AD620 Модуль-підсилювач сигналів

Name: AD620 Модуль-підсилювач сигналів
Brand: Китай
Price: 229.00 UAH
Availability: InStock

Виробник: Китай Код товару: 1581

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

FAQ

В наявності

Код товару: 1581

229.00 грн

Знайшли дешевше?

-Вхідна напруга-:3 - 12 В

-Розміри-:32 х 22 мм

-Вага-:4 г

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

AD620 Модуль-підсилювач сигналів

Код товару: 1581

229.00 грн

Опис

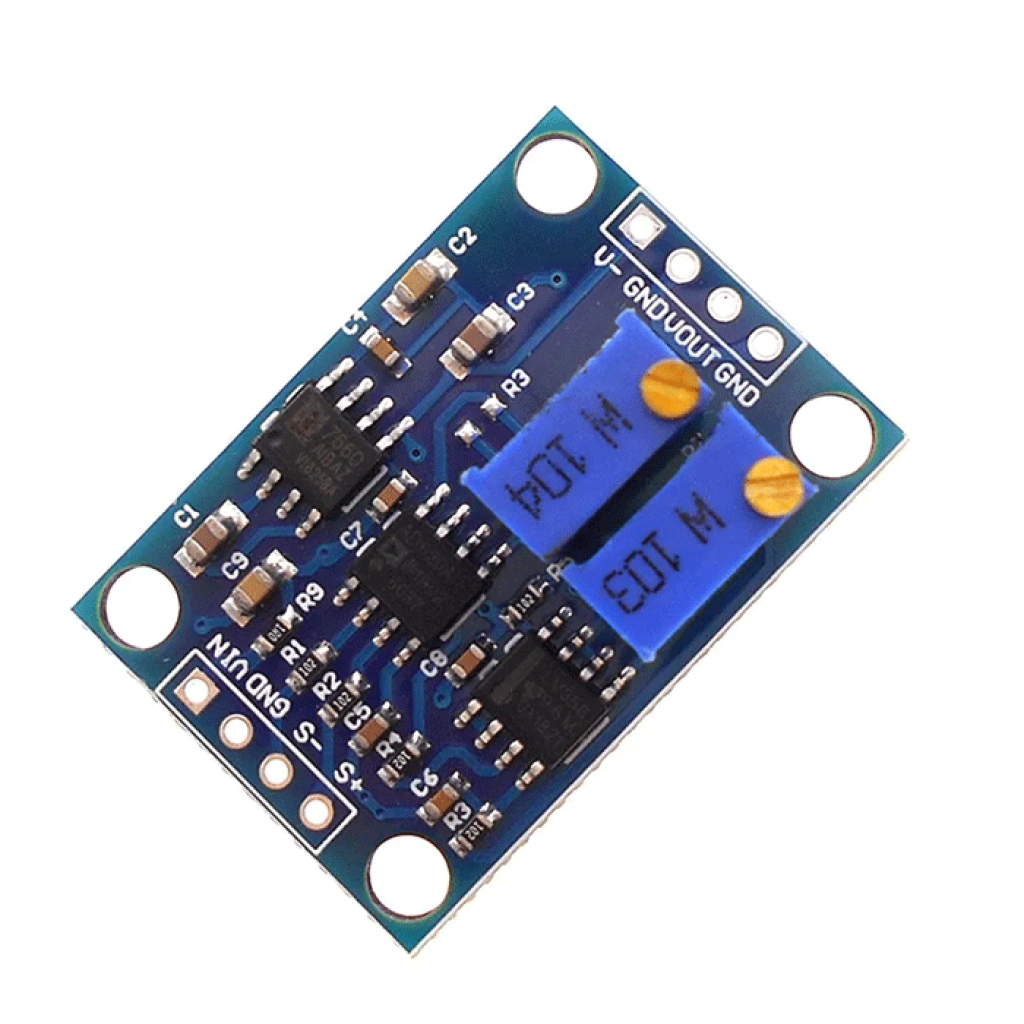

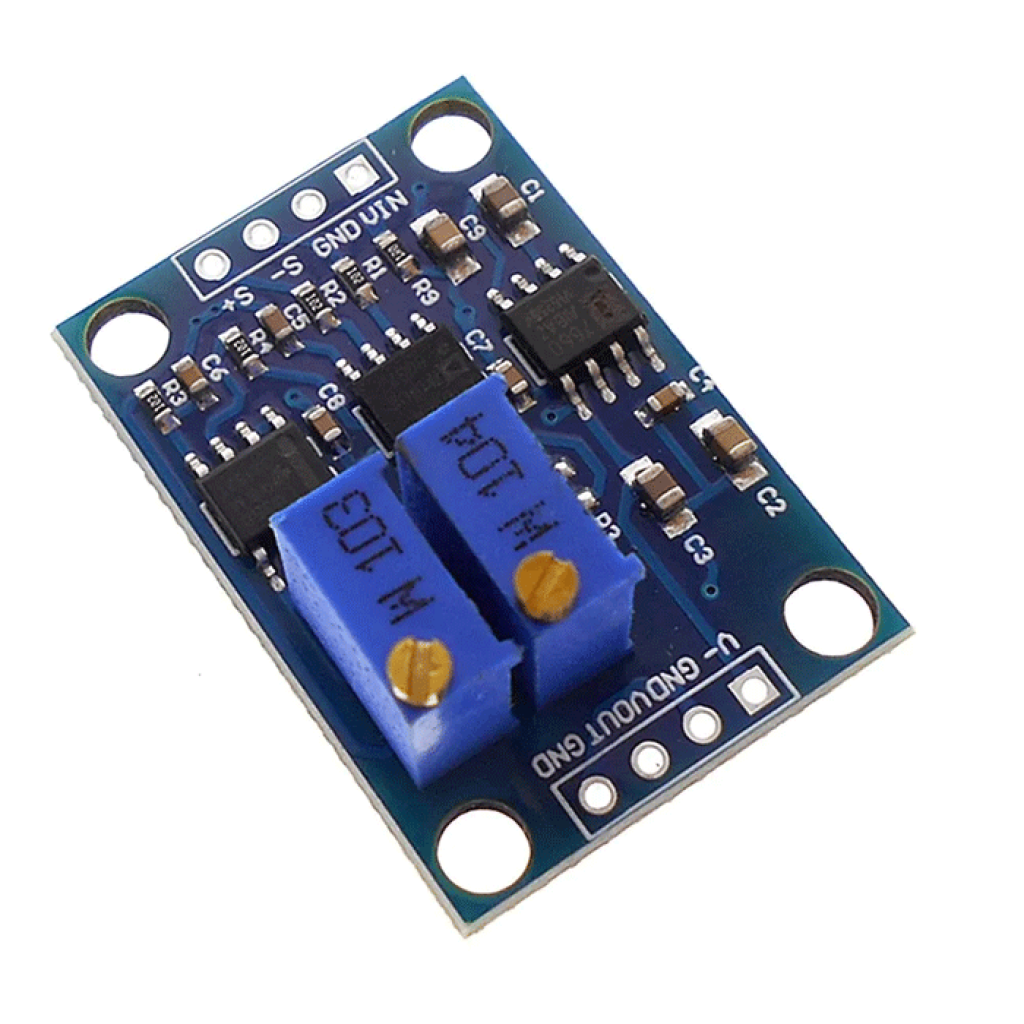

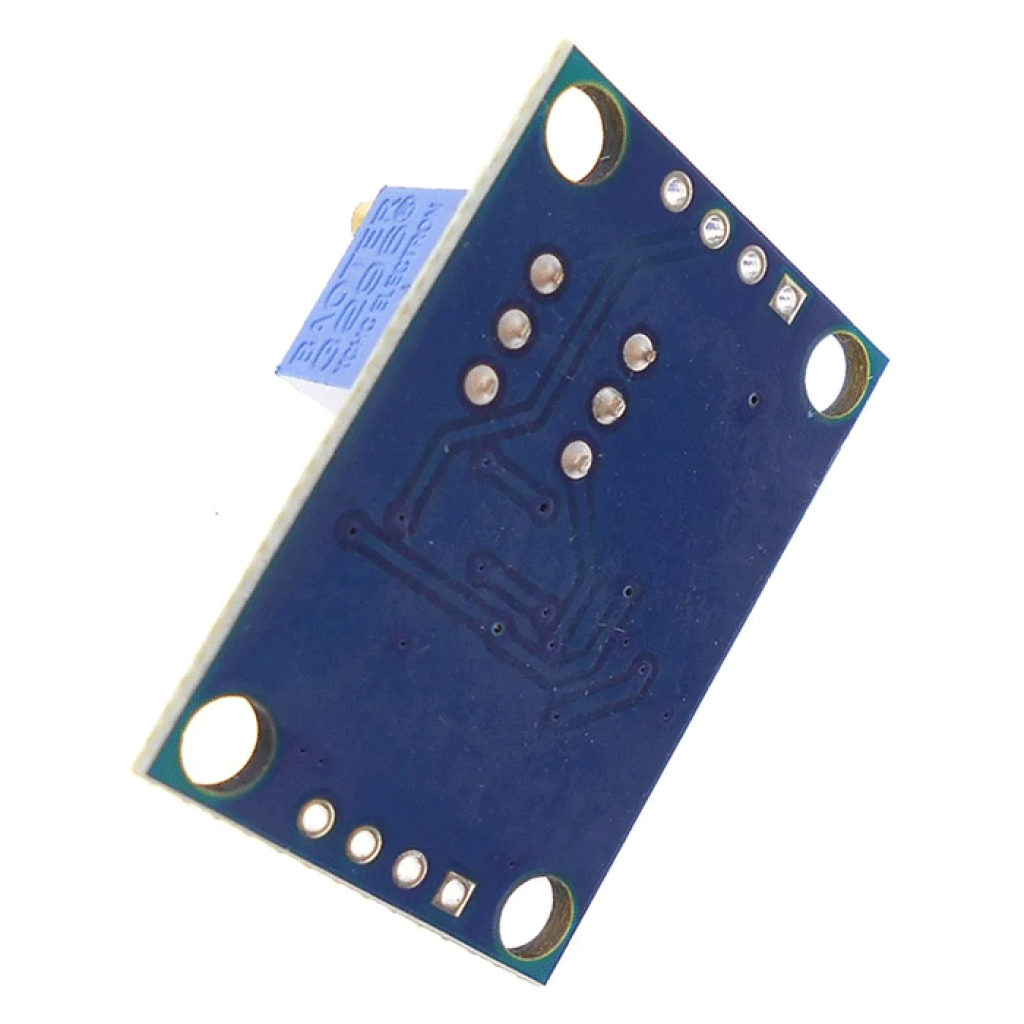

📟 Модуль інструментального підсилювача AD620

Високоточний підсилювач для слабких сигналів • Коефіцієнт підсилення 1.5-1000x • Вбудований генератор негативної напруги

Загальний опис

Модуль інструментального підсилювача AD620 – це професійне рішення для посилення надслабких аналогових сигналів у діапазоні від мікровольт до мілівольт. Модуль забезпечує регульований коефіцієнт підсилення від 1.5 до 1000 разів і оснащений вбудованим генератором негативної напруги на базі мікросхеми 7660, що дозволяє працювати від однополярного живлення 3-12В. Завдяки високому коефіцієнту послаблення синфазного сигналу (CMRR) та прецизійним налаштуванням підсилення і зсуву нуля, модуль ідеально підходить для медичних пристроїв, робототехніки, біоніки та високоточних вимірювальних систем, де критично важлива якість обробки слабких сигналів.

✅ Технічні переваги:

• Широкий діапазон підсилення – регульований коефіцієнт підсилення від 1.5 до 1000 разів дозволяє працювати з сигналами від мікровольт до вольт, забезпечуючи максимальну гнучкість у різних застосуваннях
• Вбудований генератор негативної напруги – мікросхема 7660 автоматично створює негативну напругу з позитивної, усуваючи потребу в двополярному блоці живлення та спрощуючи інтеграцію в проекти
• Прецизійне калібрування – два незалежні потенціометри для точного налаштування коефіцієнта підсилення та зсуву нуля забезпечують оптимальну конфігурацію для кожного конкретного застосування
• Високий коефіцієнт послаблення синфазного сигналу – мікросхема AD620 забезпечує відмінну стійкість до електромагнітних перешкод, що критично важливо для роботи в зашумлених середовищах
• Буферизація вихідного сигналу – операційний підсилювач LM358 у конфігурації повторювача напруги забезпечує стабільний вихідний сигнал без просідання при підключенні навантаження
• Збереження форми сигналу – модуль ефективно посилює сигнали різної форми (синусоїдальні, трикутні, прямокутні) без спотворень, зберігаючи точну форму вхідного сигналу

🔧 Ідеальне рішення для:

Медичні пристрої

Робототехніка та біоніка

Біоелектричні системи

Тензометричні системи

Мостові вимірювальні схеми

Термопарні датчики

Сенсорні системи Arduino

Прецизійні вимірювання

💡 Широкі можливості застосування:

Біомедичні дослідження та протезування – модуль може посилювати біоелектричні сигнали людського тіла, такі як EMG (електроміограми м'язів) та EEG (електроенцефалограми мозку), що робить його ідеальним для створення систем керування протезами, нейроінтерфейсів та медичних діагностичних пристроїв. Високий коефіцієнт підсилення дозволяє чітко виділити навіть найслабші біосигнали на тлі електричних перешкод.
Високоточні вимірювальні системи – завдяки диференціальному входу та високому CMRR модуль ефективно працює з тензодатчиками, мостовими схемами та термопарами. Можливість точного калібрування зсуву нуля та коефіцієнта підсилення забезпечує надійні вимірювання фізичних параметрів у промислових та наукових застосуваннях, включаючи вагові системи, датчики тиску та температури.
Розумні сенсорні мережі для IoT – інтеграція з мікроконтролерами Arduino, ESP32 та іншими платформами дозволяє створювати інтелектуальні системи моніторингу з віддаленим доступом. Буферизований вихід забезпечує стабільну передачу даних до АЦП мікроконтролера, а широкий діапазон живлення 3-12В робить модуль сумісним з різними системами живлення IoT-пристроїв.
Автомобільна електроніка та промислова автоматика – модуль може використовуватися для посилення сигналів від різноманітних автомобільних датчиків (кисню, детонації, положення) та промислових сенсорів у системах автоматичного керування. Стійкість до електромагнітних перешкод та надійна робота в широкому діапазоні температур забезпечують стабільне функціонування в жорстких умовах експлуатації.
Наукові дослідження та лабораторне обладнання – модуль підходить для створення вимірювальних стендів, аналізаторів спектру, систем збору даних та інших лабораторних приладів. Можливість роботи з сигналами різної форми без спотворень робить його універсальним інструментом для дослідження електричних характеристик матеріалів, тестування електронних компонентів та калібрування вимірювального обладнання.

📦 Детальні технічні характеристики:

Основна мікросхема: AD620 (інструментальний підсилювач)
Допоміжні мікросхеми:
- 7660 (інвертор напруги)
- LM358 (операційний підсилювач-буфер)
Коефіцієнт підсилення: 1.5 – 1000x (регульований)
Напруга живлення: +3В до +12 (однополярне)
Автоматична генерація негативної напруги: -3В до -12В
Діапазон вхідних сигналів: мікровольти – мілівольти
Тип входу: диференціальний (S+, S-)
Кількість налаштувальних елементів: 2 потенціометри
Регулювання:
- Коефіцієнт підсилення (правий потенціометр)
- Зсув нуля (лівий потенціометр)
Вхідні контакти: VIN, GND, S+, S- (4 піни)
Вихідні контакти: VOUT, GND, REF, V- (4 піни)
Форма сигналу: синусоїдальна, трикутна, прямокутна
Коефіцієнт послаблення синфазного сигналу: високий CMRR
Буферизація виходу: так (LM358)
Спотворення сигналу: мінімальні

⚠️ Важливі аспекти використання:

Правильне підключення диференціального входу – для отримання максимальної ефективності важливо правильно підключити сигнал до входів S+ та S-. Корисний сигнал подається між цими входами, а синфазні перешкоди (які присутні на обох входах одночасно) будуть ефективно придушені завдяки високому коефіцієнту CMRR мікросхеми AD620.
Калібрування нульового рівня – перед початком роботи обов'язково відкалібруйте нульовий рівень за допомогою лівого потенціометра. При відсутності вхідного сигналу вихід модуля має показувати нульове значення або заздалегідь визначений рівень опорної напруги. Це забезпечить точність вимірювань і правильну інтерпретацію результатів.
Поступове налаштування підсилення – розпочинайте з мінімального коефіцієнта підсилення та поступово збільшуйте його до необхідного рівня. Занадто швидке встановлення високого коефіцієнта може призвести до насичення підсилювача шумами або паразитними сигналами. Використовуйте осцилограф або мультиметр для контролю вихідного сигналу під час налаштування.
Екранування та заземлення – при роботі з дуже слабкими сигналами критично важливо забезпечити якісне екранування сигнальних проводів та правильне заземлення системи. Використовуйте екрановані кабелі для підключення джерел сигналу, особливо при роботі з біоелектричними сигналами або датчиками, розташованими на значній відстані від модуля.
Контроль насичення підсилювача – слідкуйте за тим, щоб підсилений сигнал не виходив за межі напруги живлення модуля. При дуже високих коефіцієнтах підсилення навіть невеликі перешкоди можуть призвести до насичення. У разі насичення зменшіть коефіцієнт підсилення або використайте попередню фільтрацію вхідного сигналу.
Сумісність з мікроконтролерами – переконайтеся, що рівень вихідного сигналу модуля відповідає вхідному діапазону АЦП вашого мікроконтролера. Більшість мікроконтролерів мають АЦП з діапазоном 0-3.3В або 0-5В. При потребі використовуйте дільники напруги або додаткові схеми узгодження рівнів для забезпечення коректної роботи системи.

Модуль інструментального підсилювача AD620 – це професійне рішення для всіх, хто працює зі слабкими аналоговими сигналами. Простота використання, високі технічні характеристики та універсальність застосування роблять його незамінним інструментом для інженерів, дослідників та розробників. Розпочніть свої проекти з надійним посиленням сигналів уже сьогодні!

ЗАМОВТЕ ЗАРАЗ

#AD620 #ІнструментальнийПідсилювач #МедичнаЕлектроніка #Робототехніка #Arduino #БіоелектричніСигнали

Характеристики

-Основні-

-Вхідна напруга-

3 - 12 В

-Додаткові-

-Розміри-

32 х 22 мм

-Вага-

4 г

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

Немає питань про даний товар, станьте першим і задайте своє питання.

FAQ (часті запитання)

?Як налаштувати підсилення на AD620?

!Щоб налаштувати підсилення, підберіть опір Rg за формулою Gain = 1 + (49,9 кОм / Rg). Наприклад, для підсилення в 200 разів Rg ≈ 250 Ом.
?Як зменшити шум у модулі AD620?

!Для зменшення шуму використовуйте екранування проводів і стабільне джерело живлення, наприклад, із конденсаторами для фільтрації перешкод.
?Чи працює AD620 з одним джерелом живлення?

!Так, модуль працює з одним джерелом (3,5–10 В), якщо підключити пін референсу до середини напруги живлення, наприклад, 2,5 В при 5 В.
?Який вихідний діапазон при 5 В живлення?

!При живленні 5 В вихідний сигнал буде в межах приблизно 1,6 В до 3,4 В через зазор від нижньої та верхньої меж напруги живлення.
?Як обнулити вихід AD620?

!З’єднайте обидва входи разом (закоротіть) і регулюйте потенціометр NULL, поки вихід не стане рівним заданому референсу, наприклад, 0 В.
?Як підключити AD620 до датчика тиску?

!Підключіть вихід датчика до диференційних входів AD620, подайте відомі значення тиску, виміряйте вихід і відкалібруйте для точності.
