Коротко про DS3231

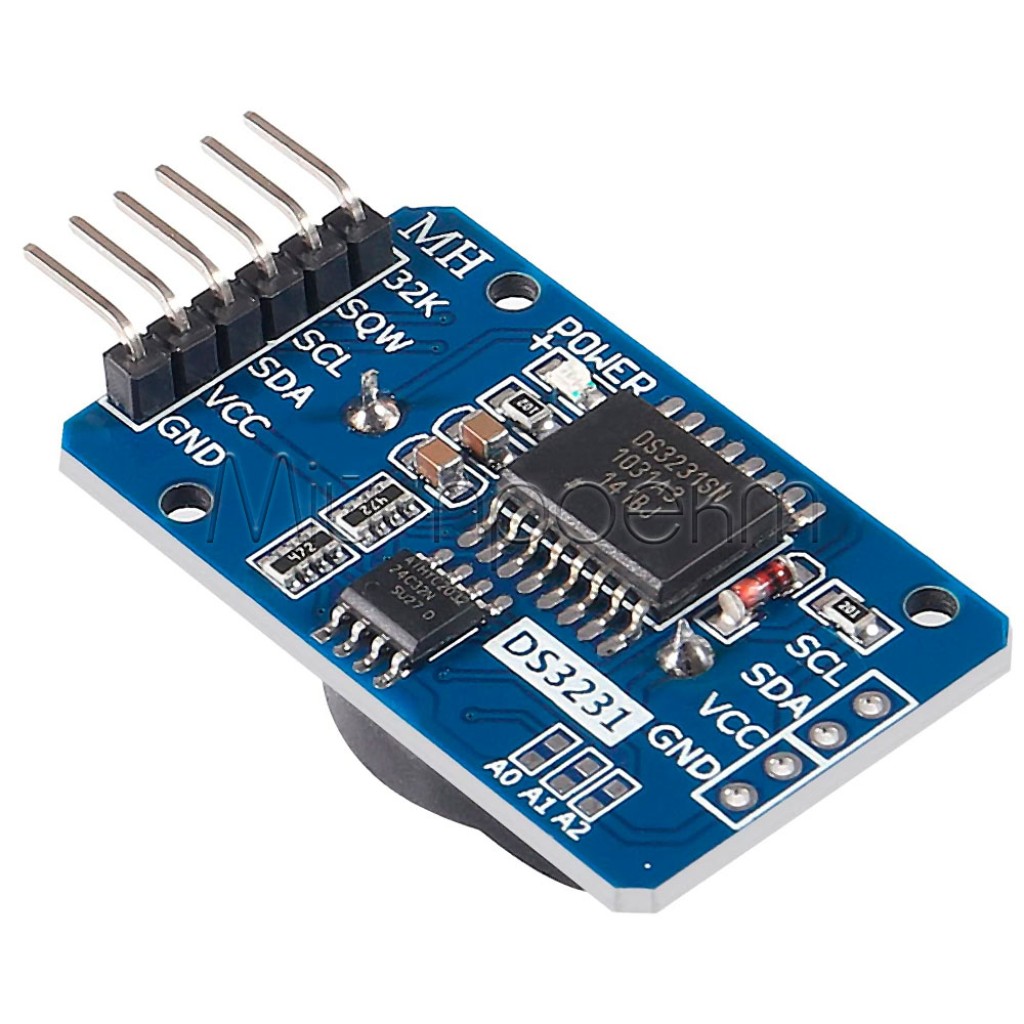

DS3231 — модуль годинника реального часу з інтерфейсом I²C для збереження дати й часу в електронних годинниках, реєстраторах даних та автоматиці. Плата поєднує RTC із термокомпенсацією, два програмовані будильники та окрему пам’ять EEPROM AT24C32.
Для роботи потрібен контролер із відповідною програмою. Резервне живлення підтримує відлік часу, а не роботу всієї системи; перед установленням CR2032 перевірте відсутність заряджання батарейки через її тримач.
Ключові характеристики
- Годинник
- DS3231, RTC із термокомпенсованим генератором
- Основне живлення модуля
- 3,3–5,5 В
- Інтерфейс
- I²C; адреса RTC — 0x68
- Календар
- Секунди, хвилини, години, день тижня, дата, місяць і рік
- Будильники
- Два програмовані, із сигналом переривання
- Додаткова пам’ять
- EEPROM AT24C32, 4096 байтів
- Вбудований термометр
- Точність ±3 °C; крок показань 0,25 °C
- Сигнальні виходи
- SQW/INT; 32K — 32,768 кГц
- Резервна батарейка
- CR2032, 3 В; застосовувати лише без зарядного струму
- Розміри модуля

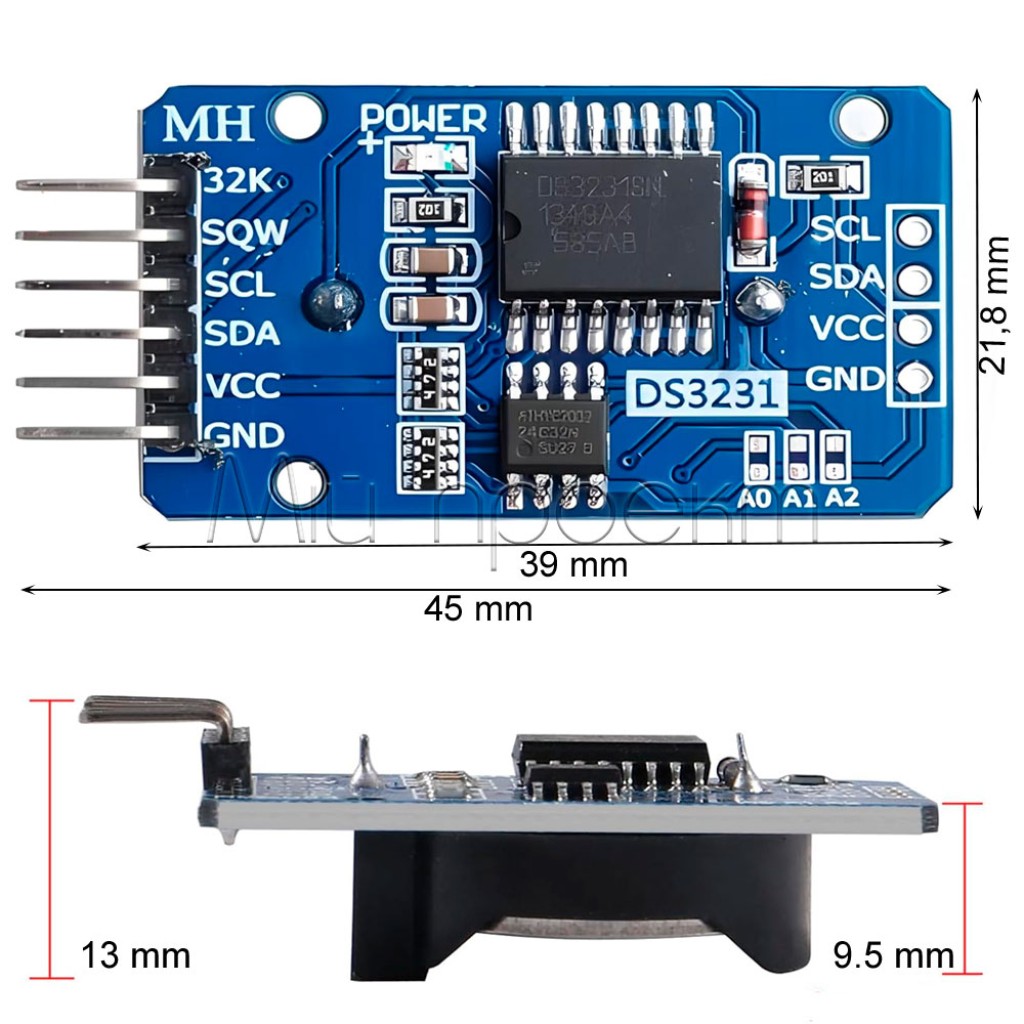

- 39 × 21,8 × 13 мм
- Маса
- 8 г
Детальний опис та особливості
Відлік часу незалежно від програми
DS3231 веде календар апаратно, тому контролеру не потрібно безперервно рахувати секунди програмним таймером. Термокомпенсація зменшує вплив температури на частоту генератора. За наявності придатного резервного елемента RTC продовжує відлік після вимкнення основного живлення.
Батарейний резерв не живить зовнішній контролер, дисплей чи виконавчі пристрої. Для продовження їхньої роботи під час відключення потрібне окреме резервне живлення системи.
Будильники та вихід SQW
Два будильники дають змогу повідомляти контролеру про настання запрограмованого часу. Перший будильник має секундне поле, другий — хвилинне; однакової секундної деталізації для обох немає. SQW/INT працює як сигнал переривання або прямокутний вихід залежно від налаштування, а не як два незалежні виходи одночасно.[1]
Прямокутний сигнал SQW можна налаштувати на 1 Гц, 1,024 кГц, 4,096 кГц або 8,192 кГц. Виходи призначені для сигналів: керування насосом, нагрівачем або реле потребує контролера та відповідного силового каскаду.
EEPROM і вимірювання температури
AT24C32 зберігає налаштування й невеликі записи незалежно від живлення. Контролер звертається до EEPROM окремо від регістрів часу: читання годинника не записує журнал автоматично. Для зменшення зношування пам’яті записуйте дані за потреби, а не в кожному проході основного циклу.
Вбудований термометр насамперед обслуговує температурну компенсацію годинника. Крок 0,25 °C не означає таку саму точність вимірювання повітря. Для окремого контролю температури можна обрати датчик CJMCU75 на LM75 для локального вимірювання або виносний зонд DS18B20; DS18B20 використовує 1-Wire, а не I²C.
Підійде / не підійде
Підійде
- Для електронного годинника або журналу подій без постійного доступу до мережевого часу.
- Для розкладів і часових міток у проєктах Arduino Uno, Nano, Mega, ESP32, ESP8266 та Raspberry Pi за умови узгодження живлення, логічних рівнів і програмної підтримки.
- Для збереження невеликих налаштувань у зовнішній EEPROM.
Не підійде
- Як готовий годинник із дисплеєм або автономне програмоване силове реле.
- Як резервне джерело живлення для всього пристрою.
- Як заміна точного спеціалізованого термометра.
- Для прямого з’єднання шини з несумісними логічними рівнями.
Приклади застосування
Реєстратор вимірювань
Контролер читає зовнішній датчик і додає до кожного запису дату та час із DS3231. Для тривалого журналу використовуйте окремий накопичувач; EEPROM зручніша для параметрів та невеликої кількості подій.
Керування освітленням за розкладом
Програма порівнює час із розкладом або обробляє сигнал будильника й керує окремим комутаційним модулем. Після перезапуску контролер зчитує актуальний час із RTC, якщо резервне живлення зберегло хід.
Годинник без мережевого підключення
Мікроконтролер періодично зчитує час і виводить його на окремий дисплей. Початкове встановлення дати й часу виконується програмно; дисплей та алгоритм індикації потрібно додати до проєкту.
Підключення та перший запуск
Звірте контакти й рівні

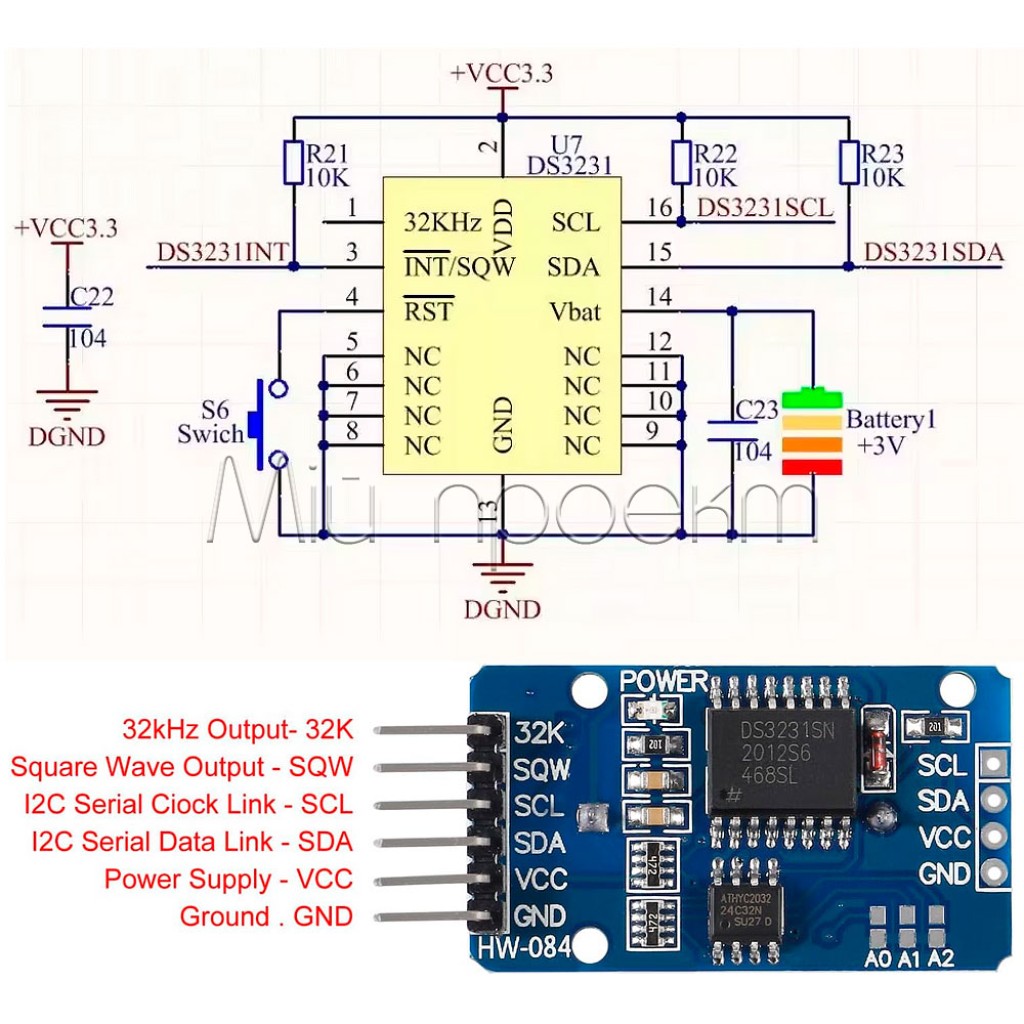

За вимкненого живлення знайдіть VCC, GND, SDA та SCL за маркуванням плати. Перевірте напругу підтягування шини та допустимі рівні контролера. Для узгодження 3,3- і 5-вольтових сегментів I²C можна використати двонапрямний 4-канальний перетворювач логічних рівнів.
З’єднайте живлення та I²C

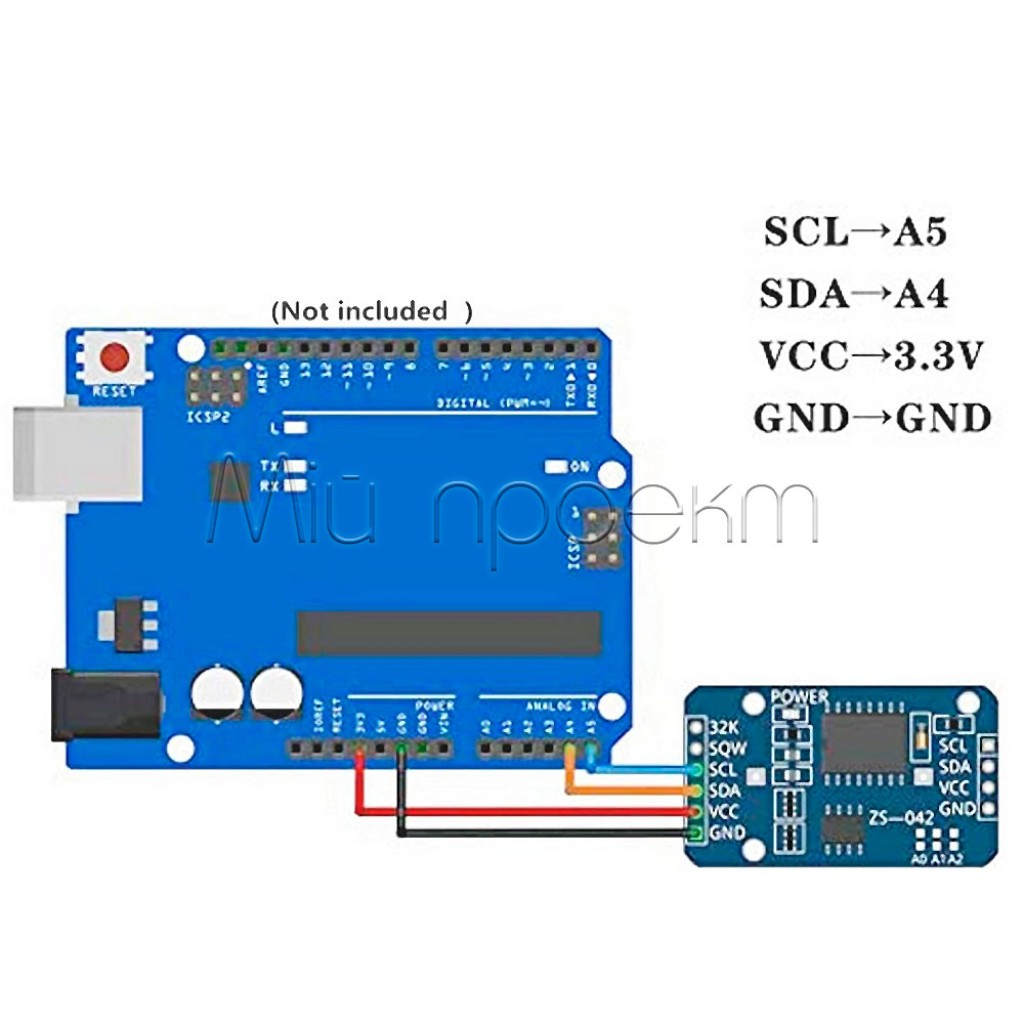

Підключіть GND до спільної землі, VCC — до джерела 3,3–5,5 В, SDA і SCL — до відповідних ліній контролера. Для макетного монтажу оберіть проводи Dupont із кінцями, що відповідають контактам обох плат. На Arduino Uno лінії SDA та SCL відповідають A4 та A5.
Перевірте зв’язок і встановіть час
Запустіть I²C-сканер та перевірте відповідь RTC за адресою 0x68. Адресу EEPROM перевірте окремо перед зверненням до пам’яті. Використайте бібліотеку з підтримкою DS3231, встановіть дату й час і приберіть безумовне повторне встановлення часу при кожному запуску.
Перевірте резервний режим

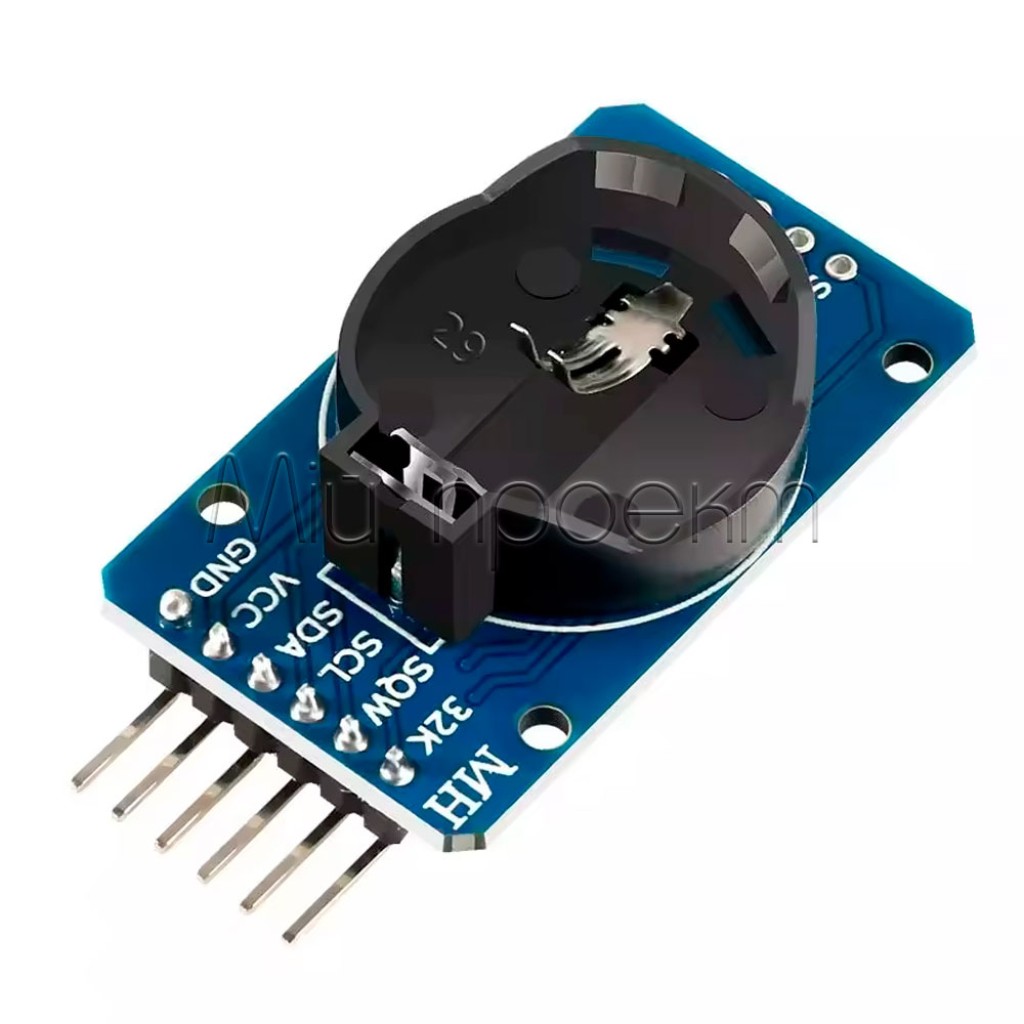

Встановлюйте CR2032 лише після перевірки безпечності батарейного кола та полярності. Після налаштування ненадовго вимкніть основне живлення, знову увімкніть його та перевірте, чи продовжився відлік.
Обмеження та безпека
CR2032 не можна заряджати
Перед установленням CR2032 переконайтеся, що від основного живлення до батарейки не надходить зарядний струм. За невідомої схеми тримача не встановлюйте батарейку до перевірки фахівцем. Не замінюйте її автоматично на LIR2032: акумулятор потребує відповідного безпечного зарядного пристрою.
Живлення та логічні рівні — різні параметри
Допустиме живлення RTC не означає, що на GPIO 3,3-вольтового контролера можна подавати 5 В. Перевіряйте напругу SDA, SCL та використовуваних сигнальних виходів; не підключайте несумісні рівні напряму. Монтуйте знеструмлену схему й не плутайте VCC із GND.
Не покладайтеся на батарейку як на безперебійник
Резервний елемент підтримує годинник, але не гарантує виконання розкладу знеструмленим контролером. Для автоматики передбачте відновлення стану після запуску та перевірку правильності часу.
FAQ
Чи потрібне підключення до інтернету?
DS3231 веде час локально після початкового налаштування. Контролер може читати його без мережевого підключення.
Чому час повертається назад після перезапуску?
Програма може повторно записувати початковий час при кожному старті. Перевірте цю ділянку коду; якщо час втрачається саме після відключення живлення, також перевірте резервний елемент, його контакти та налаштування RTC.
Чи можна використовувати два DS3231 на одній шині?
DS3231 має фіксовану адресу 0x68. Два RTC з однаковою адресою не слід підключати до одного нерозділеного сегмента I²C.
Чи записує модуль дані датчиків самостійно?
Модуль надає час і пам’ять, але опитування датчиків та запис даних виконує програма зовнішнього контролера.
Документи та джерела
- Analog Devices / Maxim Integrated, DS3231 Extremely Accurate I²C-Integrated RTC/TCXO/Crystal, Rev. 10 — функції мікросхеми DS3231, відмінність полів двох будильників та режими SQW/INT.
