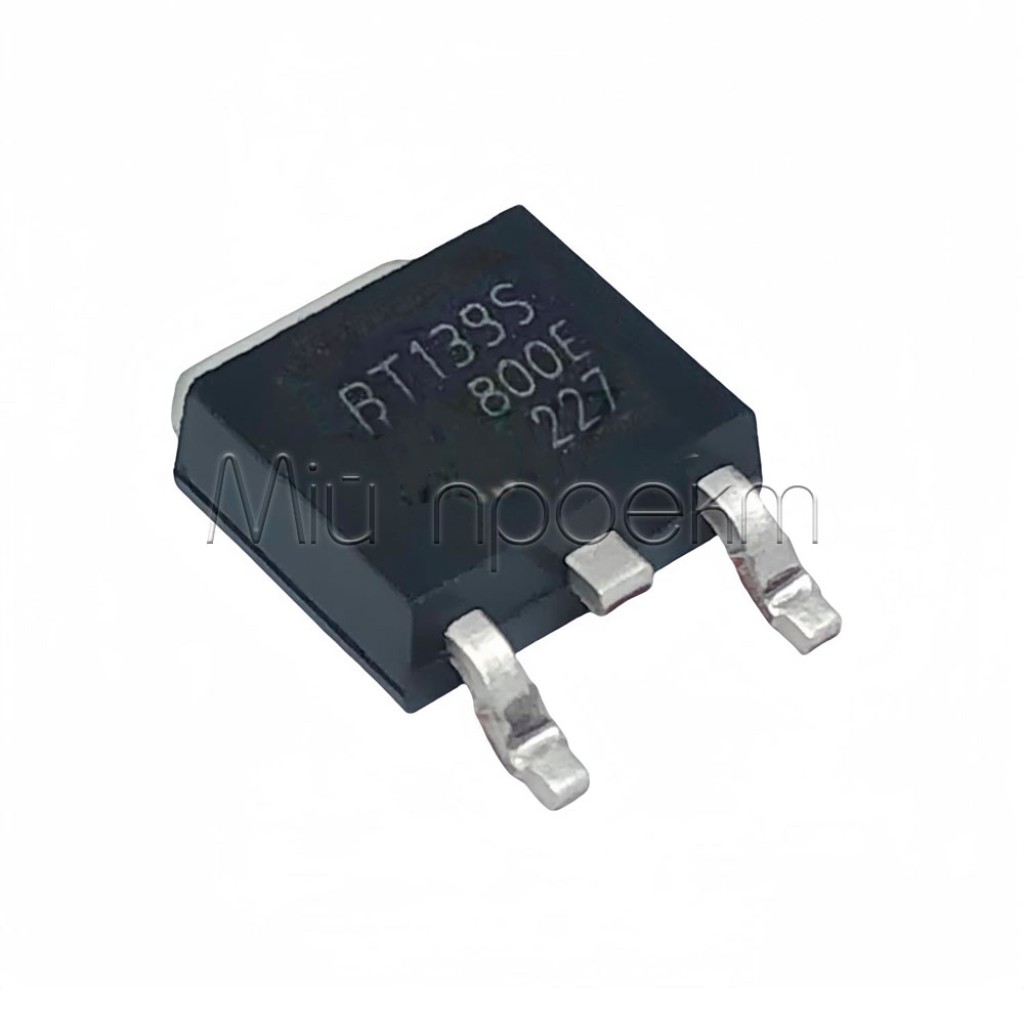

BT139S-600E 800E SMD SOT-252 корпус

Код товара: 5352

13.00 грн

Описание

BT139S-600E / BT139S-800E SMD SOT-252

Четырехквадрантные триаки для управления переменными нагрузками в компактном SMD-исполнении с повышенным напряжением блокировки и чувствительным управлением от логики.

Основные преимущества

Чувствительный затвор (4Q)

Надежное срабатывание во всех четырех квадрантах; может напрямую управляться от микроконтроллеров/логики (серия E, Sensitive Gate).

Высокое напряжение блокировки

Варианты 600 В и 800 В обеспечивают запас по перенапряжению для сетевых применений.

Устойчивость к импульсам

Выдерживает высокие импульсные токи и типичные сетевые переходные процессы при надлежащем теплоотводе.

SMD‑корпус DPAK (TO‑252)

Поверхностный монтаж с малой высотой корпуса для плотных плат и эффективного теплоотвода на полигоне.

Ключевые характеристики

Тип	Четырехквадрантный триак, чувствительный затвор (Series E)
Корпус	SOT‑252 (DPAK, экв. TO‑252; 3 вывода)
Габариты корпуса	прибл. 6.0 × 6.6 × 2.3 мм (справочно для SOT428/DPAK)
BT139S‑600E — VDRM	600 В
BT139S‑800E — VDRM	800 В
Средний ток IT(RMS)	до 16 А (см. условия и теплоотвод)
ITSM (20 мс, синус)	до 155 А
IGT (Q1/Q2/Q3/Q4)	10 мА / 10 мА / 10 мА / 25 мА (тип./макс.)
dV/dt	прибл. 50 В/мкс
T_j макс.	125 °C

Детальные технические параметры

IT(RMS) 16 А для полной синусоиды при T_mb ≤ 99 °C (типичные условия для серии BT139‑x00E); необходим достаточный теплоотвод через плату.
ITSM 155 А (20 мс, T_j(init)=25 °C); 170 А при 16.7 мс (сетевой полупериод 60 Гц).
Пороги срабатывания IGT (Q1–Q4) до 10/10/10/25 мА при V_D=12 В, I_T=0.1 А, T_j=25 °C.
Характерная скорость нарастания напряжения dV/dt около 50 В/мкс (статическая), для варианта 800E возможны повышенные коммутационные параметры в зависимости от подсерии.
Корпус DPAK/TO‑252: 3‑выводной, поверхностный монтаж; совместимость по посадочным местам с SOT‑252/DPAK.

Примечание: параметры основаны на документации WeEn Semiconductors для BT139‑600E и BT139‑800E (серия E, Product Data Sheet) и справочной документации по корпусу DPAK/SOT‑252 (SOT428). Источник: WeEn BT139‑600E Даташит (PDF), WeEn BT139‑800E Даташит (PDF), NXP SOT428 (DPAK) Корпус.

Основные области применения

Управление двигателями переменного тока (бытовая и промышленная техника).
Диммеры освещения, регуляторы нагрева, фазовое управление нагрузками.
Статические реле, сетевые коммутаторы переменного тока.

Совместимые обозначения и альтернативы

Возможны официальные SMD‑аналоги от WeEn/NXP в близких корпусах: BT139B‑600E/800E (D2PAK/TO‑263, 16 А) для максимальной мощности; для TO‑252 (DPAK) доступны BT137S‑600E/800E (≈8 А) или BT136S‑600E/800E (≈4 А) при схожей схемотехнике и выводах.

Вопросы-ответы (FAQ)

Можно ли управлять триаком непосредственно от микроконтроллера?

Да, триаки серии E имеют чувствительный затвор; обычно применяют оптосимистор или драйвер, соблюдая пределы IGT и гальваническую развязку от сети.

Какой теплоотвод нужен в SOT‑252 (DPAK)?

Необходима тепловая площадь на плате и медные полигоны, чтобы обеспечить IT(RMS) и не превысить T_j. Ориентируйтесь на условия из даташита для расчета T_mb и R_th.

Чем отличаются версии 600E и 800E?

Прежде всего максимальным напряжением блокировки (600 В против 800 В). Прочие ключевые параметры одинаковы или близки; выбор делают по требованиям к запасу по напряжению.

Характеристики

Основные

Максимальное напряжение

600 V /800 V

Максимальный ток

16 А

Тип корпуса

TO-252
