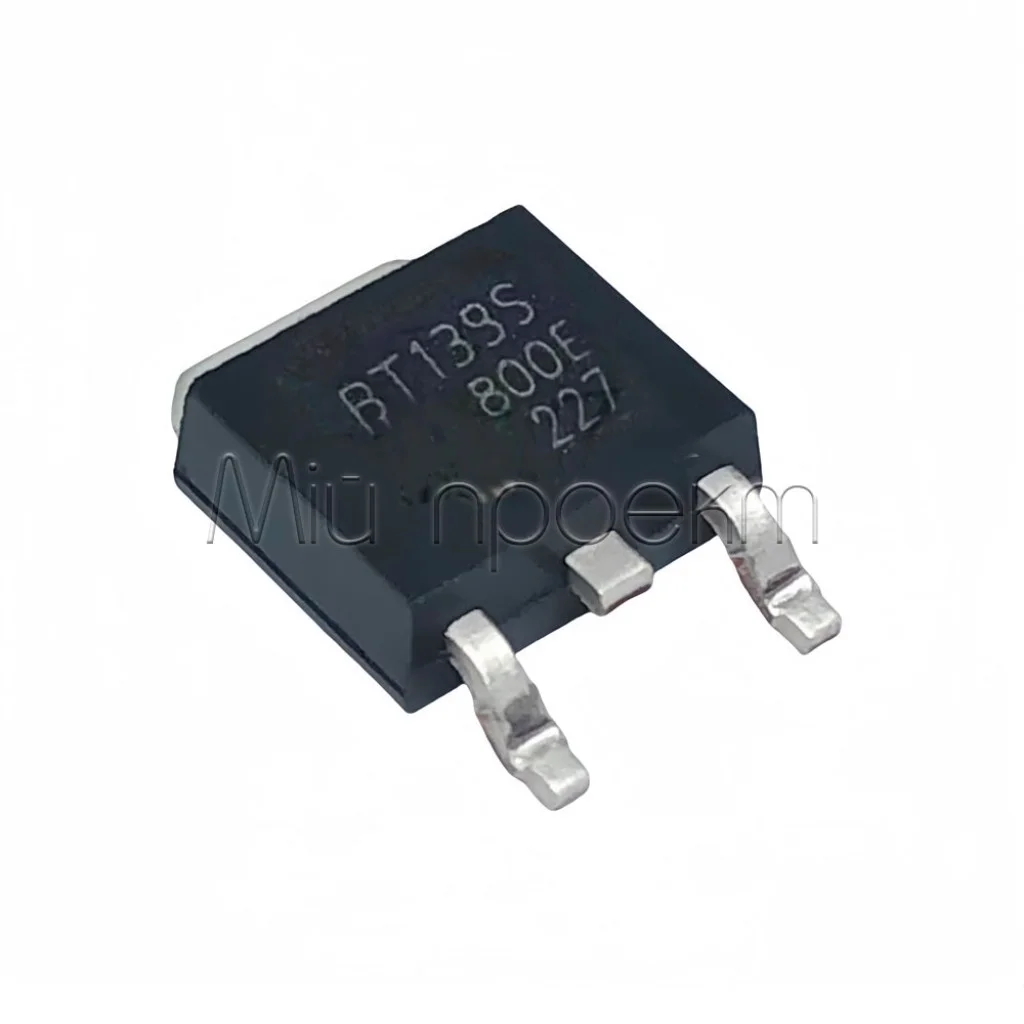

BT139S-600E 800E SMD корпус SOT-252

Країна-виробник: Китай Код товару: 5352
0
Все про товар
Опис
Характеристики
Відгуки 0
Питання0
BT139S-600E 800E SMD корпус SOT-252
В наявності
Код товару: 5352
13.00 грн
Знайшли дешевше?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальна напруга:600 V /800 V
Максимальний струм:16 А
Тип корпусу:TO-252
Доставка
Новою Поштою у відділення та поштомати
Новою Поштою у відділення та поштомати
від 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фіксована 49грн
Укрпоштою у відділення по Україні
Укрпоштою у відділення по Україні
від 45 ₴
Meest Express
Meest Express
від 60 ₴
Оплата
Оплата карткою Оплата карткою
Переказ на картку Переказ на картку
Оплата на IBAN Оплата на IBAN
Безготівковий розрахунок Безготівковий розрахунок
Післяплата Післяплата
Гарантійні положення
Гарантійні зобов'язання на товари, які були паяні, не поширюються
BT139S-600E 800E SMD корпус SOT-252
Код товару: 5352
13.00 грн
Опис

BT139S-600E / BT139S-800E SMD SOT-252

Чотириквадрантні триаки для керування змінними навантаженнями у компактному SMD-виконанні з підвищеною напругою блокування та чутливим керуванням від логіки.

Основні переваги

Чутливий затвор (4Q)

Надійне спрацювання в усіх чотирьох квадрантах; може безпосередньо керуватись від мікроконтролерів/логіки (серія E, Sensitive Gate).

Висока напруга блокування

Варіанти 600 В та 800 В забезпечують запас по перенапрузі для мережевих застосувань.

Стійкість до імпульсів

Витримує високі імпульсні струми та типові мережеві перехідні процеси при належному тепловідводі.

SMD-корпус DPAK (TO‑252)

Поверхневий монтаж з малою висотою корпусу для щільних плат і ефективного тепловідведення на полігоні.

Ключові характеристики

ТипЧотириквадрантний триак, чутливий затвор (Series E)
КорпусSOT‑252 (DPAK, екв. TO‑252; 3 виводи)
Габарити корпусуприбл. 6.0 × 6.6 × 2.3 мм (довідка для SOT428/DPAK)
BT139S‑600E — VDRM600 В
BT139S‑800E — VDRM800 В
Середній струм IT(RMS)до 16 А (див. умови та тепловідведення)
ITSM (20 мс, синус)до 155 А
IGT (Q1/Q2/Q3/Q4)10 мА / 10 мА / 10 мА / 25 мА (тип./макс.)
dV/dtприбл. 50 В/мкс
Tj макс.125 °C

Детальні технічні параметри

  • IT(RMS) 16 А за повної синусоїди при Tmb ≤ 99 °C (типові умови для серії BT139‑x00E); необхідний достатній тепловідвід через плату.
  • ITSM 155 А (20 мс, Tj(init)=25 °C); 170 А при 16.7 мс (мережевий напівперіод 60 Гц).
  • Пороги спрацювання IGT (Q1–Q4) до 10/10/10/25 мА при VD=12 В, IT=0.1 А, Tj=25 °C.
  • Характерна швидкість наростання напруги dV/dt близько 50 В/мкс (статична), для варіанту 800E можливі підвищені комутаційні параметри залежно від підсерії.
  • Корпус DPAK/TO‑252: 3-вивідний, поверхневий монтаж; сумісність по посадковим місцям з SOT‑252/DPAK.
Примітка: параметри базуються на документації WeEn Semiconductors для BT139‑600E та BT139‑800E (серія E, Product Data Sheet) і довідковій документації по корпусу DPAK/SOT‑252 (SOT428). Джерело: WeEn BT139‑600E Datasheet (PDF), WeEn BT139‑800E Datasheet (PDF), NXP SOT428 (DPAK) Package.

Основні сфери застосування

  • Керування двигунами змінного струму (побутова та промислова техніка).
  • Димери освітлення, регулятори нагріву, фазове керування навантаженнями.
  • Статичні реле, мережеві комутатори змінного струму.

Сумісні позначення та альтернативи

Можливі офіційні SMD-аналоги від WeEn/NXP у близьких корпусах: BT139B‑600E/800E (D2PAK/TO‑263, 16 А) для максимальної потужності; для TO‑252 (DPAK) доступні BT137S‑600E/800E (≈8 А) або BT136S‑600E/800E (≈4 А) при схожій схемотехніці і виводах.

Питання-відповіді (FAQ)

Чи можна керувати триаком безпосередньо від мікроконтролера?

Так, триаки серії E мають чутливий затвор; зазвичай застосовують оптосімістор або драйвер, дотримуючись лімітів IGT і гальванічної розв’язки від мережі.

Який тепловідвід потрібен у SOT‑252 (DPAK)?

Необхідна теплова площа на платі та мідні полигони, щоб забезпечити IT(RMS) і не перевищити Tj. Орієнтуйтесь на умови з даташиту для розрахунку Tmb і Rth.

Чим відрізняються версії 600E та 800E?

Насамперед максимальною напругою блокування (600 В проти 800 В). Інші ключові параметри однакові або близькі; вибір роблять за вимогами до запасу по напрузі.
