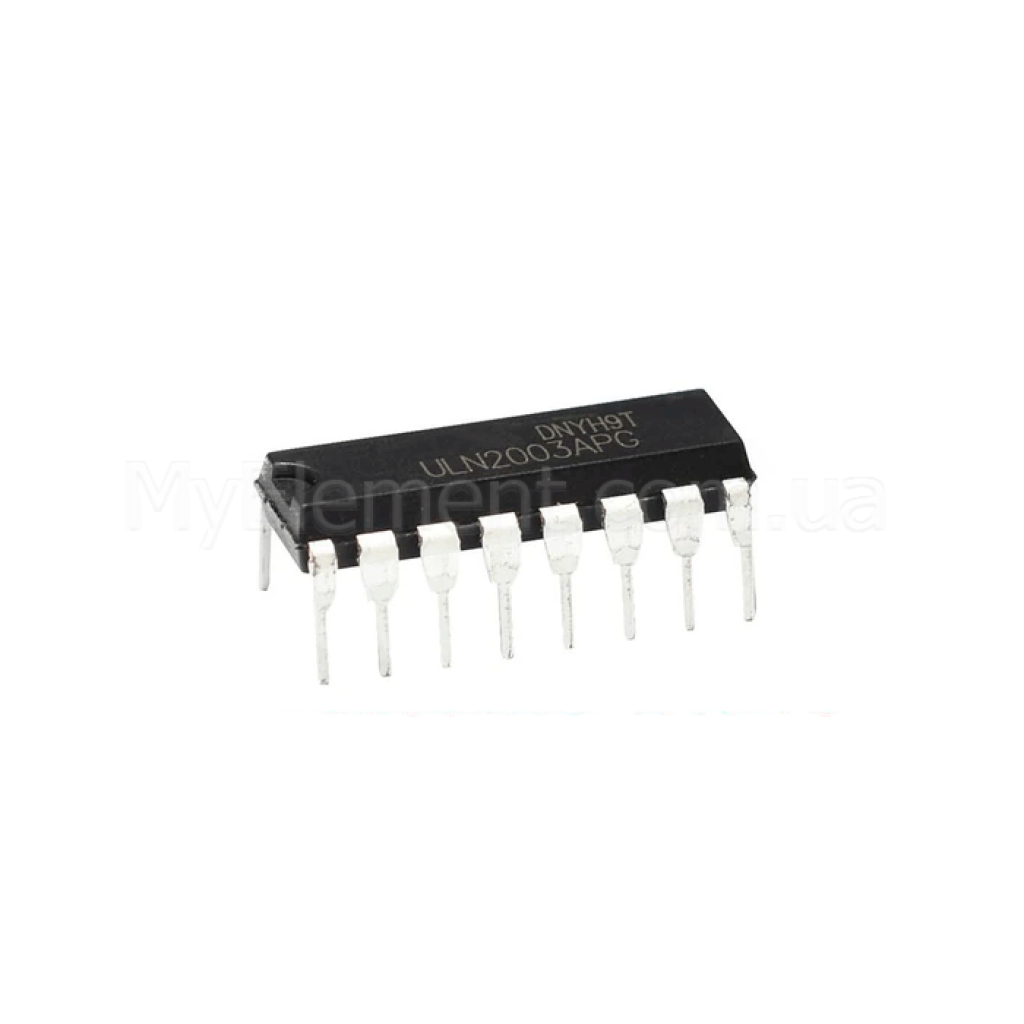

ULN2003APG ULN2003 ULN2003AN DIP16 корпус

Страна-производитель: Китай Код товара: 5419
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
ULN2003APG ULN2003 ULN2003AN DIP16 корпус
Есть в наличии
Код товара: 5419
9.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Защита:от перегрузки
Количество контактов:16
Максимальное напряжение:50 V
Максимальный ток:0.5 А
Рабочая температура:-20°C ... +85°C
Способ монтажа:DIP
Тип корпуса:DIP16
