Кратко о переходнике Micro-USB-B

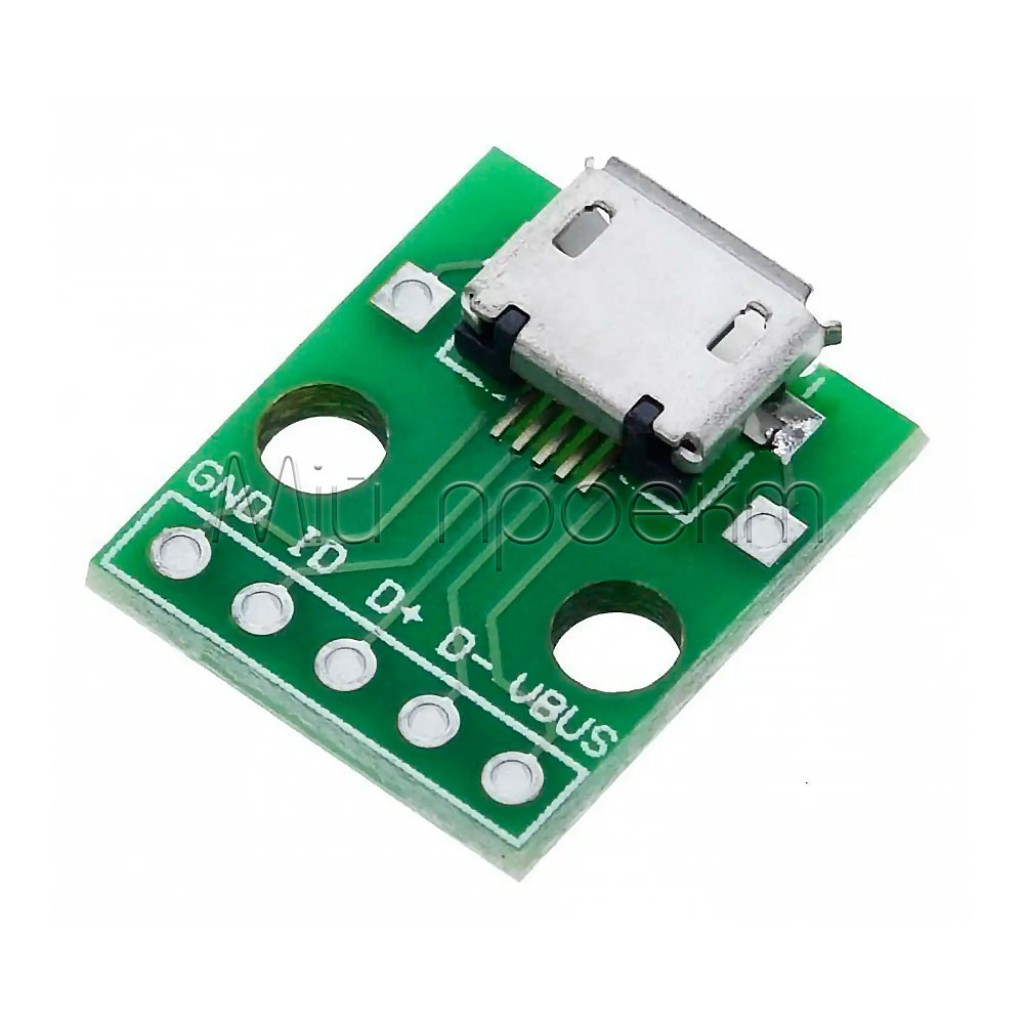

Плата-переходник Micro-USB-B выводит пять контактов гнезда на удобные маркированные площадки, чтобы подключить питание или USB-линии без пайки непосредственно к мелким выводам разъёма.
Ключевые характеристики
- Разъём
- Micro-USB Type B, гнездо
- Выведенные контакты
- VBUS, D−, D+, ID, GND
- Максимальный ток
- до 1,5 А
- Рабочее напряжение платы
- до 30 В; в USB-соединениях используйте напряжение, допустимое для подключённого USB-устройства

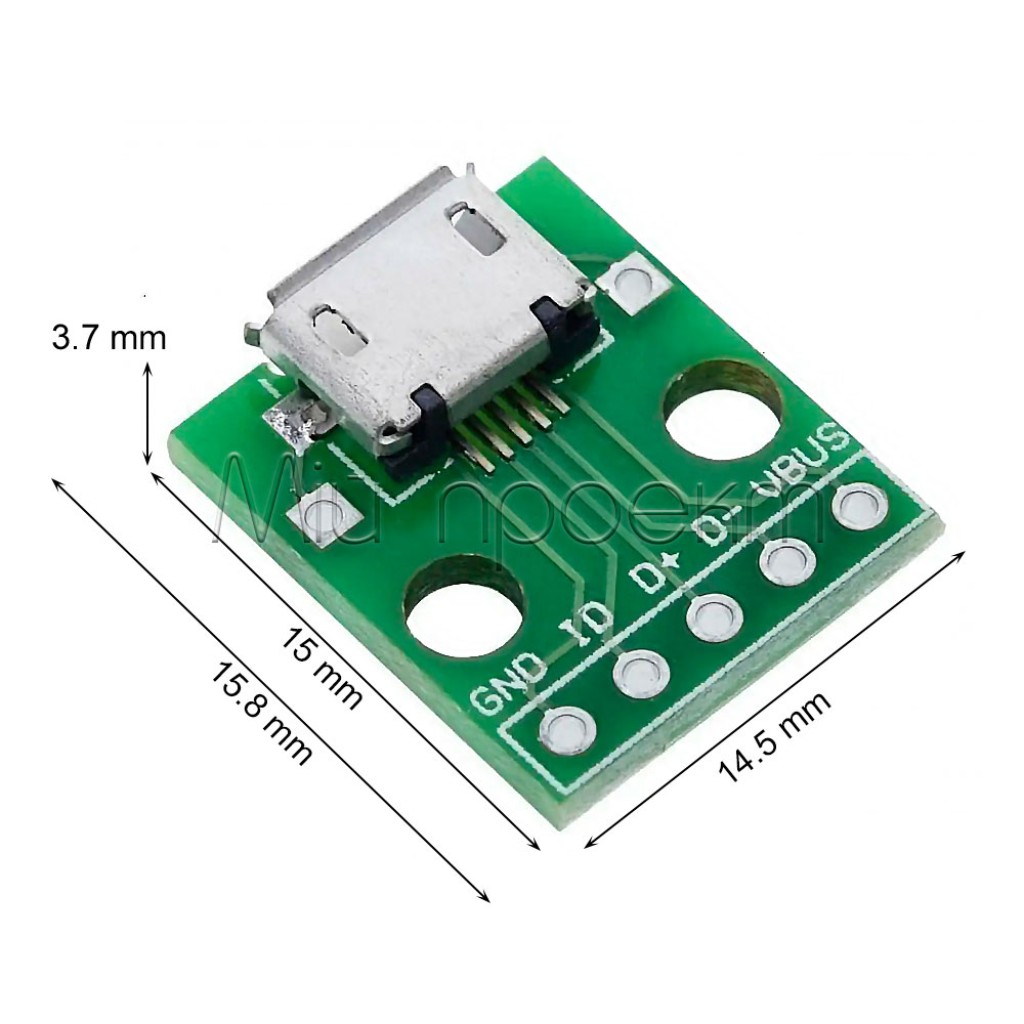

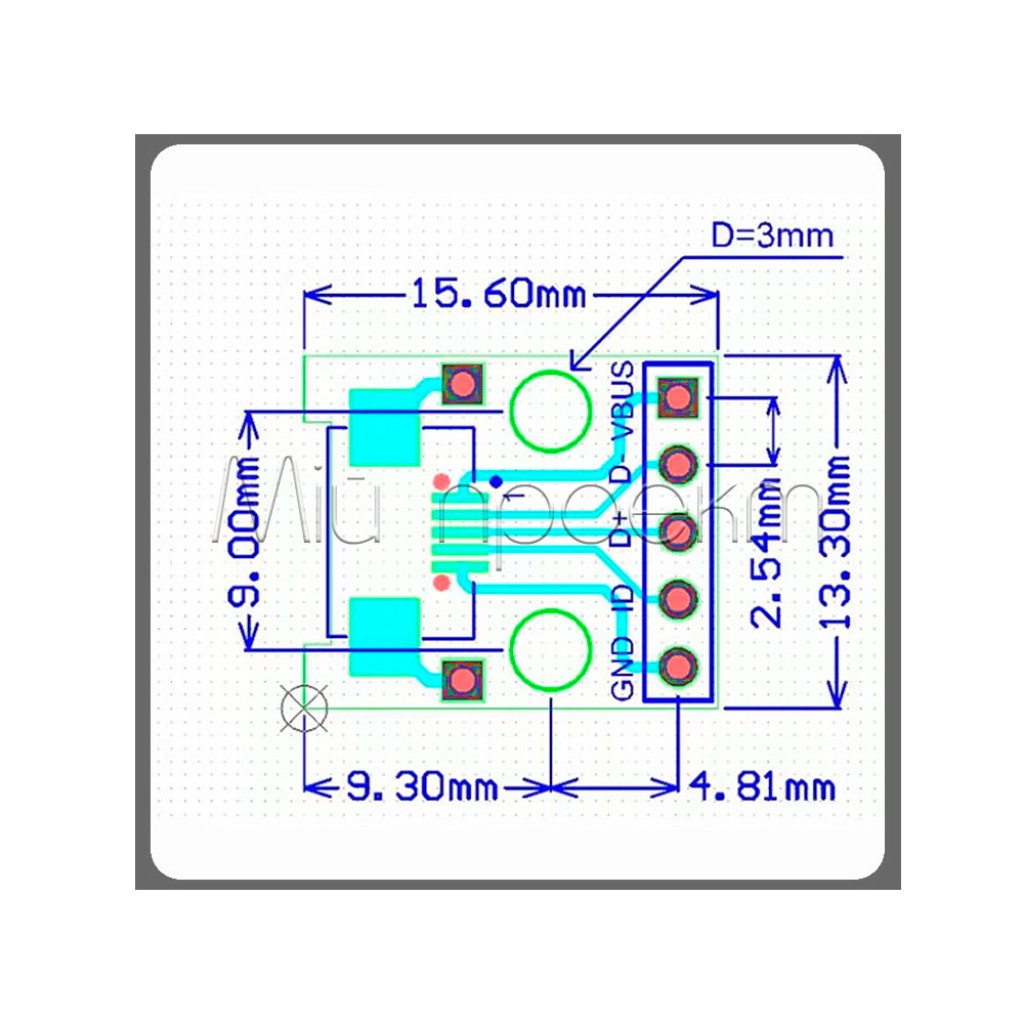

- Размеры модуля
- 15 × 14,5 × 3,7 мм
- Монтаж

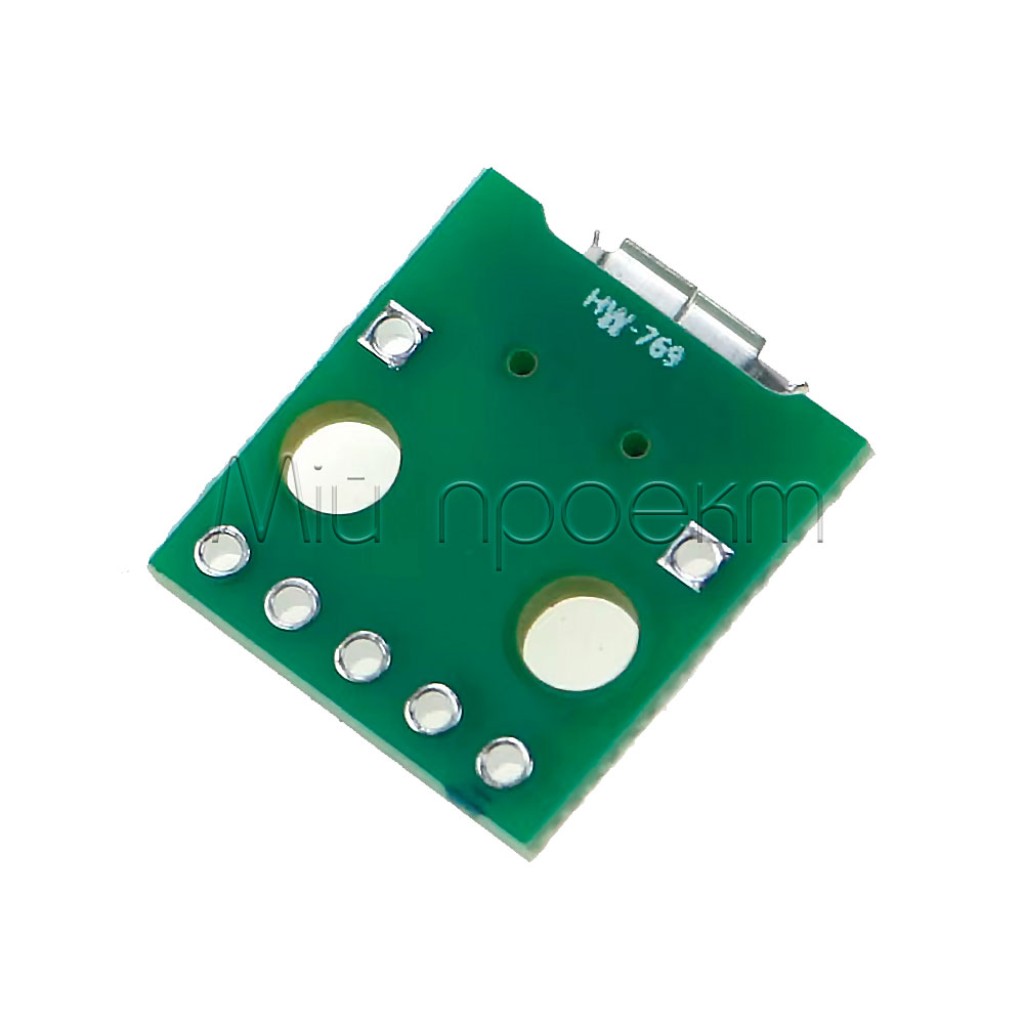

- сквозные контактные отверстия и 2 монтажных отверстия
- Корпус разъёма
- 2 отдельные крупные площадки для металлического экрана
Подробное описание и особенности
Питание и сигнальные линии
Переходник Micro-USB-B не изменяет напряжение и не обрабатывает данные: он только соединяет контакты гнезда с паяльными площадками. Для входа питания используются VBUS и GND. Для обмена данными необходимо дополнительно подключить D+ и D− к USB-контроллеру устройства.
Стандартное назначение пяти контактов Micro-USB — VBUS, D−, D+, ID и GND.[1] Наличие площадки ID обеспечивает доступ к этому контакту, но сама плата не добавляет режим USB-host или OTG: необходимы соответствующий контроллер, схема и совместимый тип соединения.
Монтаж в корпусе и работа с экраном
Два монтажных отверстия позволяют закрепить плату так, чтобы подключение кабеля не создавало нагрузку на припаянные провода. Две крупные площадки соединены с металлическим корпусом разъёма; их не следует считать сигнальным GND без проверки. Если экран необходимо соединить с землёй, сначала проверьте электрическую схему и прозвоните площадки мультиметром.
Для стабильной передачи данных провода D+ и D− должны быть короткими, проходить рядом и не образовывать больших петель. Работоспособность USB-соединения также зависит от контроллера, кабеля, качества пайки и компоновки всего устройства.
Подойдёт / не подойдёт
Подойдёт
- для добавления гнезда Micro-USB-B к прототипу или самодельному устройству;
- для подачи 5 В от совместимого USB-источника через VBUS и GND;
- для подключения D+ и D− к устройству с аппаратной поддержкой USB;
- для выноса разъёма на корпус при ремонте, если есть место для платы 15 × 14,5 мм и допустимо соединение проводами.
Не подойдёт
- в качестве готового зарядного устройства для аккумулятора или контроллера питания;
- для автоматического согласования быстрой зарядки или преобразования напряжения;
- в качестве гарантированной замены штатного SMD-разъёма без проверки посадочного места;
- для проектов, где требуется разъём USB Type-C или подтверждённая работа на максимальной скорости USB 2.0.
Примеры применения
Вход питания 5 В
VBUS и GND можно использовать для питания прототипа от совместимого USB-адаптера. Стабилизацию, защиту от переполюсовки и ограничение тока добавляют отдельно, если они необходимы нагрузке.
Сервисный USB-порт
Плата упрощает вынос Micro-USB-B на корпус устройства для программирования или обмена данными, если основной контроллер поддерживает USB, а D+ и D− подключены в соответствии с его схемой.
Ремонт с вынесенным разъёмом
Если контактные площадки штатного порта повреждены, переходник можно отдельно закрепить в корпусе и подключить проводами к исправным точкам платы. Перед монтажом необходимо проверить разводку, полярность и доступное пространство.
Подключение
-
Проверьте механическую совместимость
Сопоставьте размеры 15 × 14,5 × 3,7 мм с корпусом, оставьте место для штекера кабеля и закрепите плату через монтажные отверстия.
-
Сверьте маркировку и полярность
Перед пайкой найдите VBUS и GND. При необходимости прозвоните соответствие контактов и отдельно проверьте площадки металлического корпуса.
-
Подключите необходимые линии
Для питания достаточно VBUS и GND. Для данных добавьте D+ и D−. Контакт ID подключайте только тогда, когда это прямо предусмотрено схемой вашего USB-контроллера.
-
Проверьте перед подачей питания
Убедитесь в отсутствии короткого замыкания между VBUS и GND, проверьте напряжение источника без нагрузки и только после этого подключайте устройство.
Ограничения и безопасность
Не подавайте 30 В на USB-устройство
Рабочее напряжение платы до 30 В не означает, что подключённое USB-оборудование допускает такое напряжение. Для обычного USB-питания используйте совместимый источник 5 В и соблюдайте ограничения конечного устройства.
Ток ограничен всем трактом
Ток через переходник не должен превышать 1,5 А. Допустимый ток также может быть ниже из-за кабеля, источника, качества пайки, сечения проводов или возможностей нагрузки.
Защитные и зарядные функции отсутствуют
Плата не защищает от перенапряжения, переполюсовки или короткого замыкания, не заряжает аккумулятор и не согласовывает режимы быстрой зарядки. Необходимые функции реализуйте отдельными узлами.
Обеспечьте механическую разгрузку разъёма
Закрепите плату в корпусе до начала регулярного использования кабеля. Подвешенный на проводах модуль передаёт усилие от штекера на пайку и может повредить соединение.
Альтернативы по типу разъёма и монтажу
- Для нового устройства с современным гнездом рассмотрите плату-переходник USB Type-C 2.0 4-pin; совместимость источника, кабеля и схемы питания проверяйте отдельно.
- Для непосредственной замены разъёма на основной печатной плате может подойти гнездо Micro-USB MK5B 5-pin, но только после точной сверки посадочного места и механических размеров.
FAQ
Как подключить плату, если нужны только «плюс» и «минус»?
Подключите «плюс» совместимого USB-питания к VBUS, а «минус» — к GND. D+, D− и ID для простого входа питания не нужны.
Можно ли заряжать аккумулятор непосредственно через эту плату?
Нет. Переходник Micro-USB-B только выводит контакты разъёма. Для аккумулятора необходим отдельный контроллер заряда, подобранный по химическому типу, количеству ячеек и допустимому току.
Обеспечивает ли плата передачу данных?
Плата выводит D+ и D−, поэтому их можно подключить к совместимому USB-контроллеру. Фактическая работа зависит от схемы устройства, кабеля, длины проводов и качества монтажа.
Делает ли контакт ID устройство совместимым с USB OTG?
Нет. Сам контакт ID не добавляет функции host или OTG. Их должен поддерживать контроллер, а тип разъёма и схема подключения должны соответствовать требованиям USB.[1]
Документы и источники
- USB Implementers Forum — USB 2.0 Specification, архив с Micro-USB Cables and Connectors Specification Revision 1.01: назначение контактов и ограничения совместимости Micro-B/OTG.
