Кратко о USB Type-C 2.0 переходнике 4-pin

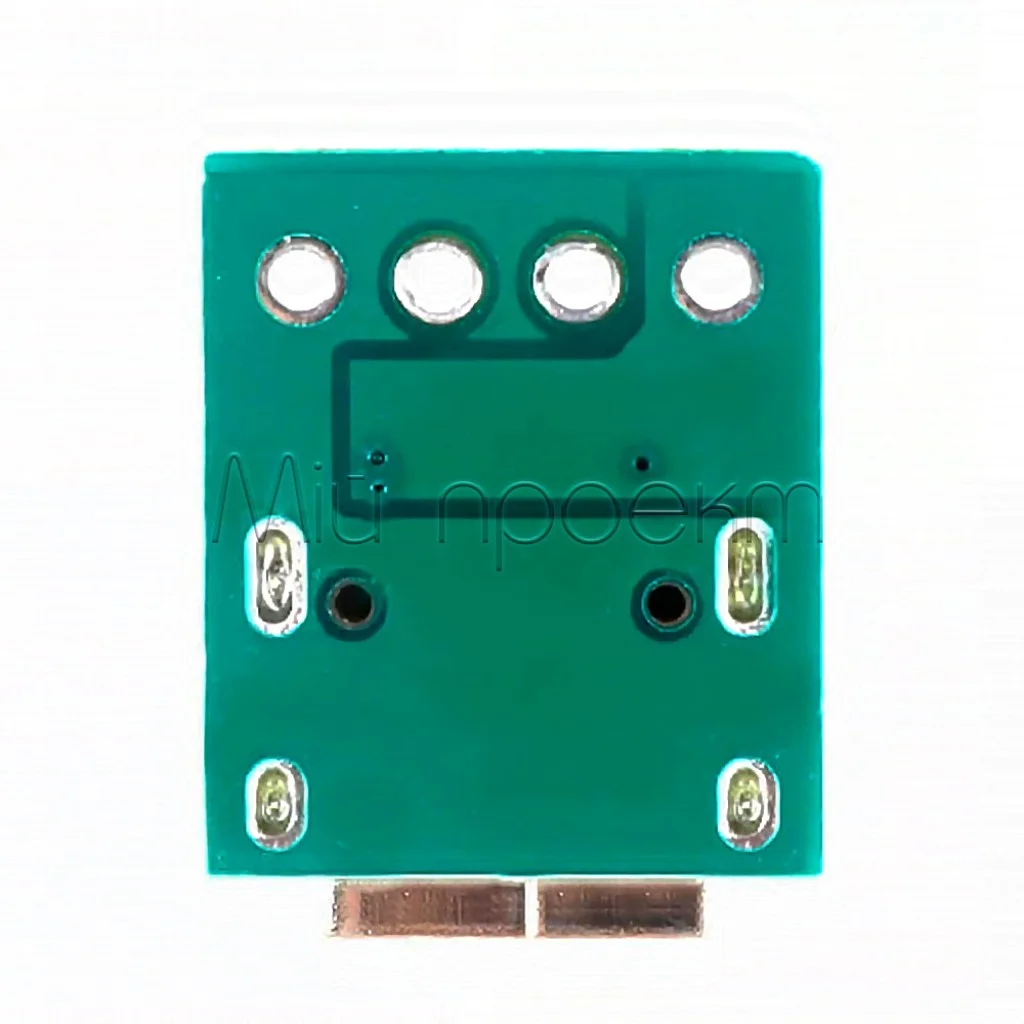

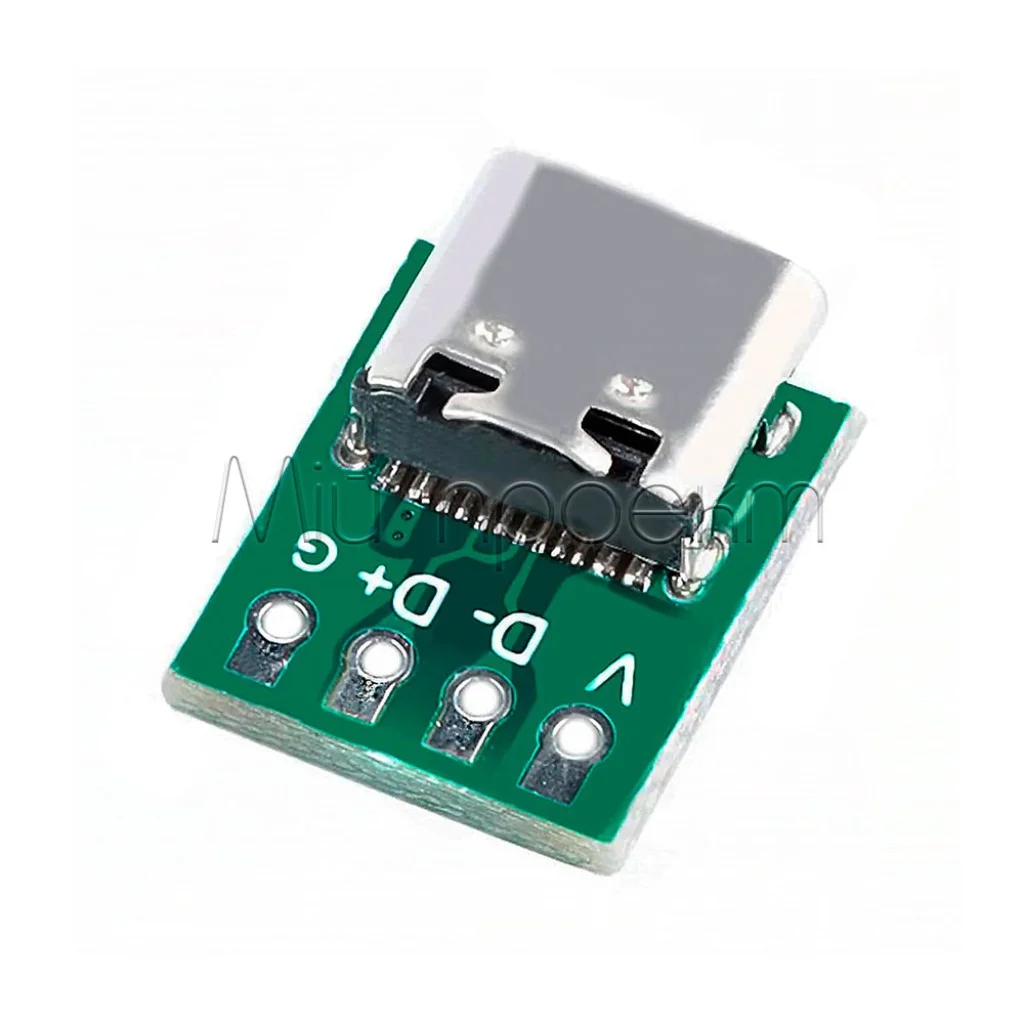

Плата-переходник выводит базовые линии разъёма USB Type-C на четыре контакта: VBUS, GND, D+ и D−. Она позволяет добавить к прототипу разъём USB-C для питания и обмена данными USB 2.0.
Переходник не изменяет протокол и не добавляет высокоскоростные линии USB 3.x. Для работы с данными целевая схема должна иметь собственный USB 2.0 интерфейс; D+ и D− не подключают непосредственно к обычным GPIO.
Ключевые характеристики
- Тип
- плата-переходник USB Type-C на 4 контакта
- Разъём
- USB Type-C, гнездо
- Линии на выходе
- VBUS, GND, D+, D−
- Передача данных
- USB 2.0 через D+ и D−
- Количество выходных контактов
- 4
- Шаг контактов
- 2,54 мм

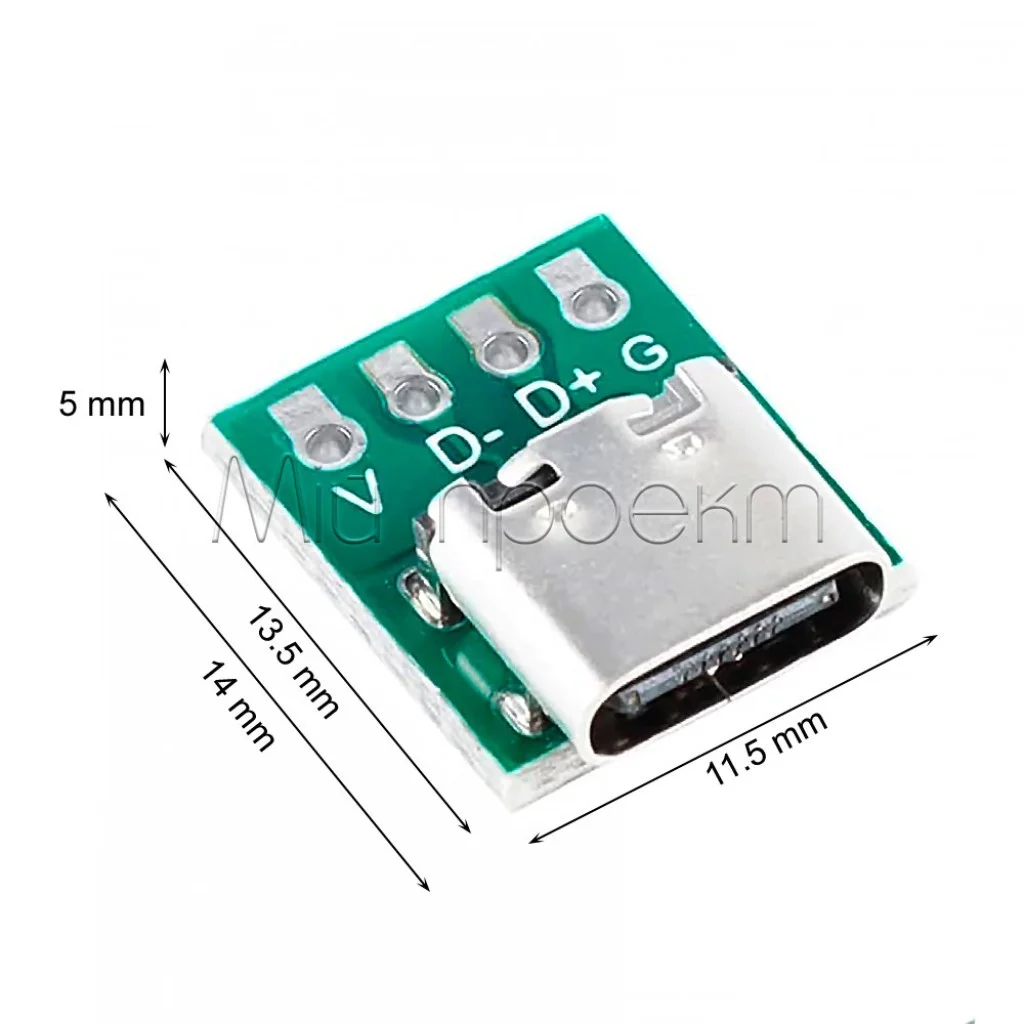

- Размеры платы
- 14 × 12 мм
- Максимальный ток платы
- 1,5 А
- Базовое USB-питание
- 5 В на VBUS; повышенное напряжение не подают без отдельного согласования USB Power Delivery
- Крепёжные отверстия
- отсутствуют
- Не выведено
- CC1/CC2 и высокоскоростные дифференциальные пары USB 3.x
Подробное описание и особенности
Что делает плата
Плата упрощает монтаж гнезда USB-C: вместо мелких контактов разъёма пользователь получает четыре вывода с шагом 2,54 мм. VBUS и GND используются для питания, а D+ и D− — для USB 2.0. Передача данных возможна только тогда, когда подключённый контроллер или другое устройство самостоятельно реализует USB 2.0.
Четырёхконтактное исполнение не является полнофункциональной разводкой USB-C. Оно не предоставляет SuperSpeed-пары для USB 3.x, отдельных контактов CC или других дополнительных сигналов разъёма.
Питание и кабели USB-C
В USB Type-C линии CC определяют факт подключения, ориентацию кабеля, роли порта и доступный режим тока.
Поскольку CC1 и CC2 не выведены на четырёхконтактную колодку, перед монтажом необходимо проверить работу конкретного экземпляра с нужным кабелем USB-C ↔ USB-C. Если источник не распознаёт потребителя по CC, напряжение на VBUS может не появиться.
Для простого питания ориентируйтесь на 5 В VBUS и не считайте предел 1,5 А гарантированным током от любого USB-порта. Потребление должно соответствовать возможностям источника и кабеля, а также оставаться ниже предела платы.
Повышенное напряжение
Уровни 9, 15 или 20 В в USB-C получают после обмена возможностями и согласования USB Power Delivery между источником и потребителем по CC.
Не подавайте произвольное повышенное напряжение на VBUS и не подключайте к такой цепи обычное USB-устройство. Для питания от PD-адаптера с напряжением выше 5 В требуется отдельный совместимый PD-триггер.
Подойдёт / не подойдёт
Подойдёт
- для добавления гнезда USB-C к прототипу с собственным интерфейсом USB 2.0;
- для подачи 5 В на маломощную схему после проверки источника, кабеля и VBUS;
- для стендового доступа к VBUS, GND, D+ и D−;
- для монтажа на макетной плате с шагом 2,54 мм, если совпадают геометрия и диаметр контактов.
Не подойдёт
- для USB 3.x, USB4, DisplayPort Alt Mode или других режимов, которым требуются дополнительные контакты USB-C;
- когда требуется гарантированная работа с любым кабелем USB-C ↔ USB-C без проверки CC;
- для получения 9–20 В от PD-источника без отдельного контроллера — для этого используйте USB-C PD-триггер 5/9/12/15/20 В ;
- для прямой зарядки аккумулятора без специализированного контроллера заряда и защиты;
- для нагрузки свыше 1,5 А или цепи, где отсутствует запас по току и тепловому режиму.
Примеры применения
USB 2.0 в прототипе
D+ и D− можно подключить к USB-трансиверу микроконтроллера или другого USB 2.0 устройства, а VBUS использовать для определения или подачи питания в соответствии со схемой целевого узла.
Вход 5 В для маломощной схемы
Плата может служить разъёмным входом питания 5 В. Перед подключением нагрузки проверьте напряжение на VBUS, полярность и доступный ток источника; особенно это важно для кабеля USB-C ↔ USB-C.
Сервисный переходник
Четыре доступные линии удобны для проверки питания, прозвонки D+/D− или подключения USB 2.0 узла на рабочем столе. Такая конструкция не заменяет сертификационный USB-тестер.
Подключение и первый запуск
-

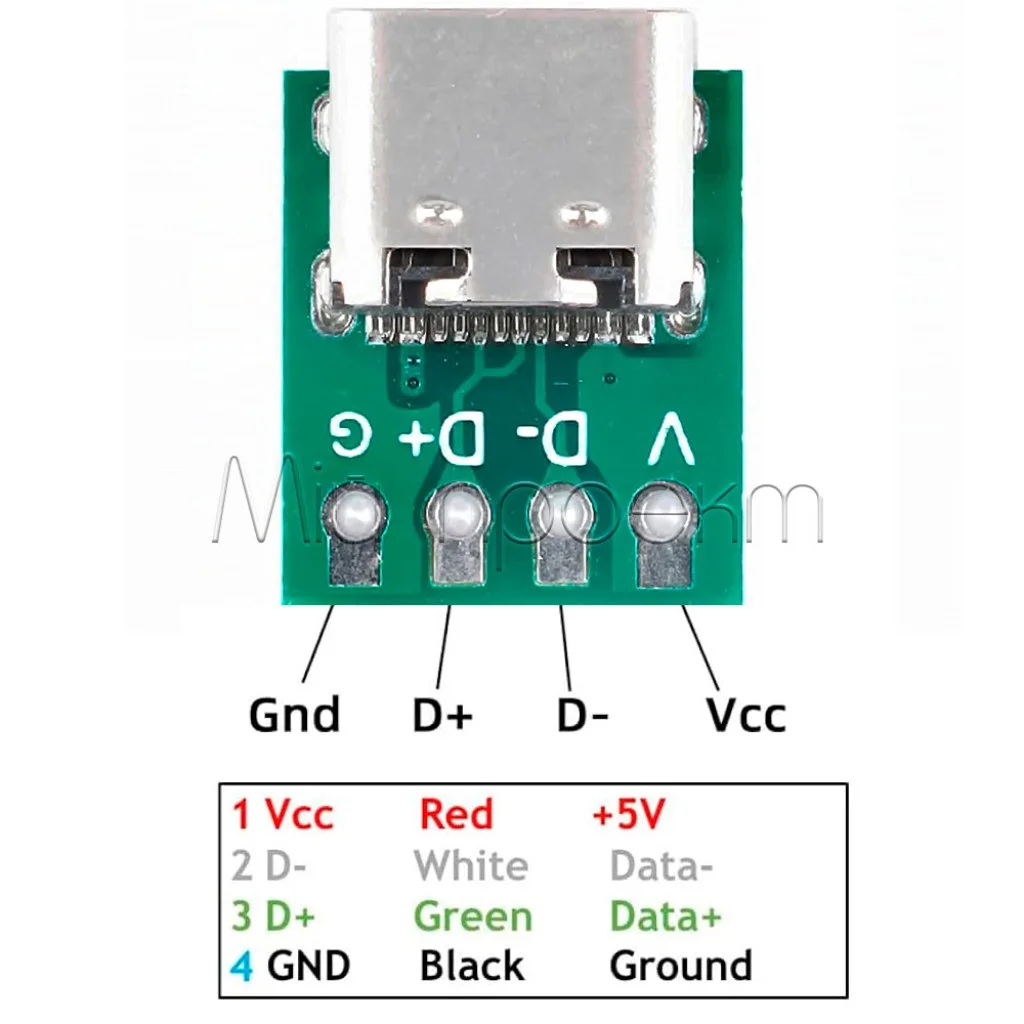

Сверьте маркировку
Перед пайкой определите VBUS, GND, D+ и D− по надписям на плате. Не ориентируйтесь только на порядок контактов у похожего переходника.
-
Проверьте электрическую совместимость
Убедитесь, что нагрузке требуется 5 В, а её потребление не превышает возможности источника, кабеля и предел 1,5 А для платы.
-
Выполните монтаж без питания
Припаяйте контакты без перемычек и обеспечьте механическую разгрузку разъёма. Из-за отсутствия крепёжных отверстий плата не должна удерживаться только проводами или USB-штекером.
-
Правильно подключите данные
Соедините D+ с D+, а D− с D− USB 2.0 интерфейса. Не меняйте линии местами и не подавайте на них питание.
-
Проверьте VBUS без нагрузки
Подключите нужный кабель и измерьте напряжение между VBUS и GND. Для USB-C ↔ USB-C повторите проверку с обеими ориентациями штекера.
-
Запустите с контролем
После проверки полярности подключите нагрузку и проконтролируйте напряжение, стабильность USB-соединения и нагрев разъёма, платы и проводов.
Ограничения и безопасность
Не подавайте произвольное повышенное напряжение
Для обычного USB 2.0 подключения используйте 5 В VBUS. Напряжение выше 5 В без корректного согласования USB PD может повредить подключённое устройство.
1,5 А — предел платы, а не гарантия источника
USB-порт или кабель может допускать меньший ток. Не перегружайте источник, оставляйте запас и прекратите работу, если напряжение проседает, соединение перезапускается или контакты заметно нагреваются.
Проверьте USB-C ↔ USB-C до монтажа
Четырёхконтактный выход не предоставляет доступа к CC1/CC2. Убедитесь, что конкретная плата и кабель обеспечивают появление 5 В на VBUS; не закладывайте непроверенную совместимость в готовое устройство.
Защитите открытую плату
Не допускайте короткого замыкания, контакта с металлическими предметами, влаги и механической нагрузки на разъём. Плата не заменяет предохранитель, защиту от перенапряжения или контроллер заряда.
Совместимые товары и альтернативы
- Для временного макета можно использовать беспаечную плату на 170 отверстий с шагом 2,54 мм , а для постоянного паяного прототипа — одностороннюю макетную плату для пайки с шагом 2,54 мм . Перед установкой проверьте геометрию и диаметр контактов.
- Если необходимы согласованные уровни 5, 9, 12, 15 или 20 В от совместимого USB Power Delivery источника, используйте универсальный USB-C PD-триггер вместо простого четырёхконтактного переходника.
FAQ
Поддерживает ли плата USB 3.1?
Нет. На выход выведены только VBUS, GND, D+ и D− для USB 2.0. Высокоскоростных пар USB 3.x на четырёхконтактной колодке нет.
Будет ли работать питание через кабель USB-C ↔ USB-C?
Это зависит от реализации CC в конкретном экземпляре платы. Проверьте появление 5 В на VBUS с нужным источником и кабелем до подключения нагрузки; CC1/CC2 на внешние контакты не выведены.
Можно ли получить 9, 12 или 20 В?
Не с помощью простого подключения четырёх выводов. Для повышенных уровней нужны совместимые USB PD-источник и отдельный PD-контроллер или триггер, который согласует напряжение по CC.
Гарантированно ли плата передаст 1,5 А?
Нет. 1,5 А — максимальный предел платы. Доступный ток может быть ниже и зависит от USB-источника, кабеля, способа определения режима тока, монтажа и нагрева.
Можно ли заряжать аккумулятор напрямую?
Нет. Плата только выводит линии разъёма. Для аккумулятора нужен контроллер заряда и защиты, соответствующий его химии, количеству элементов и допустимому току.
