Коротко про USB Type-C 2.0 перехідник 4-pin

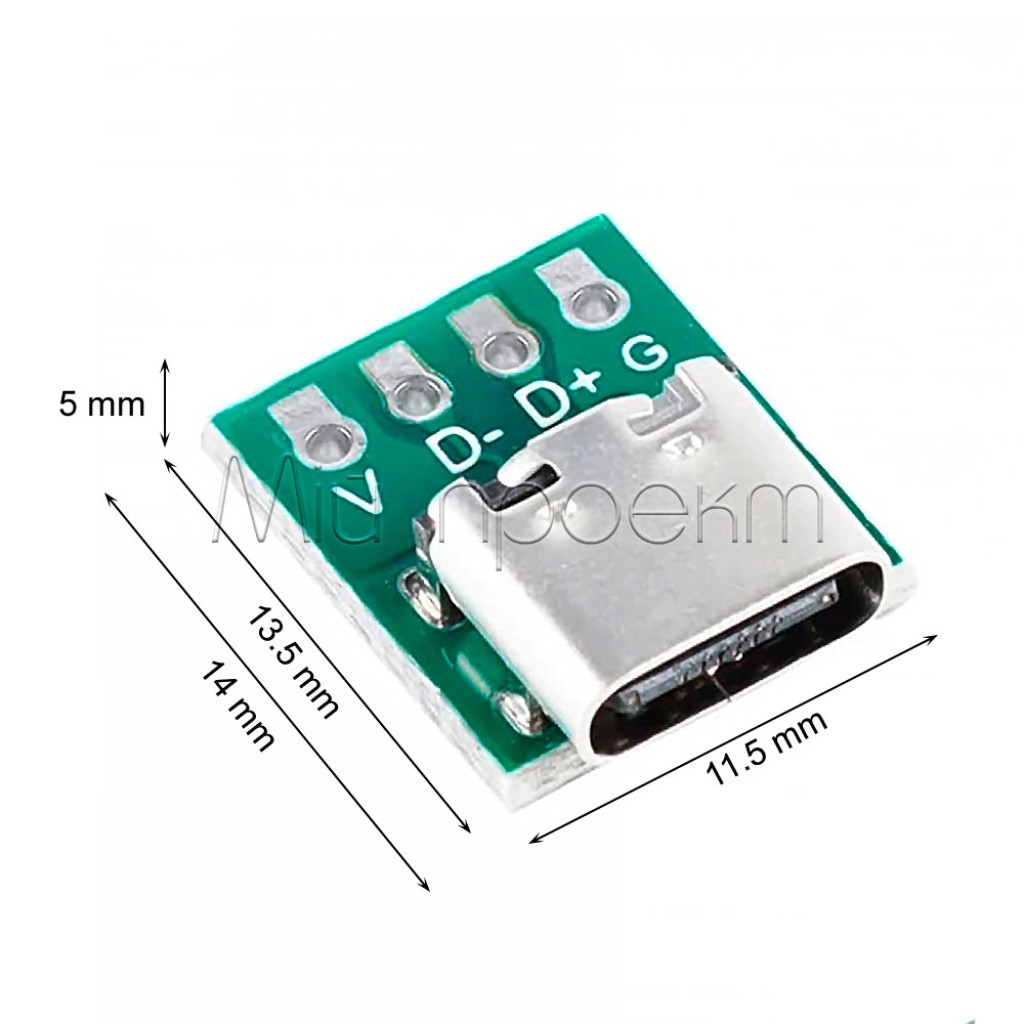

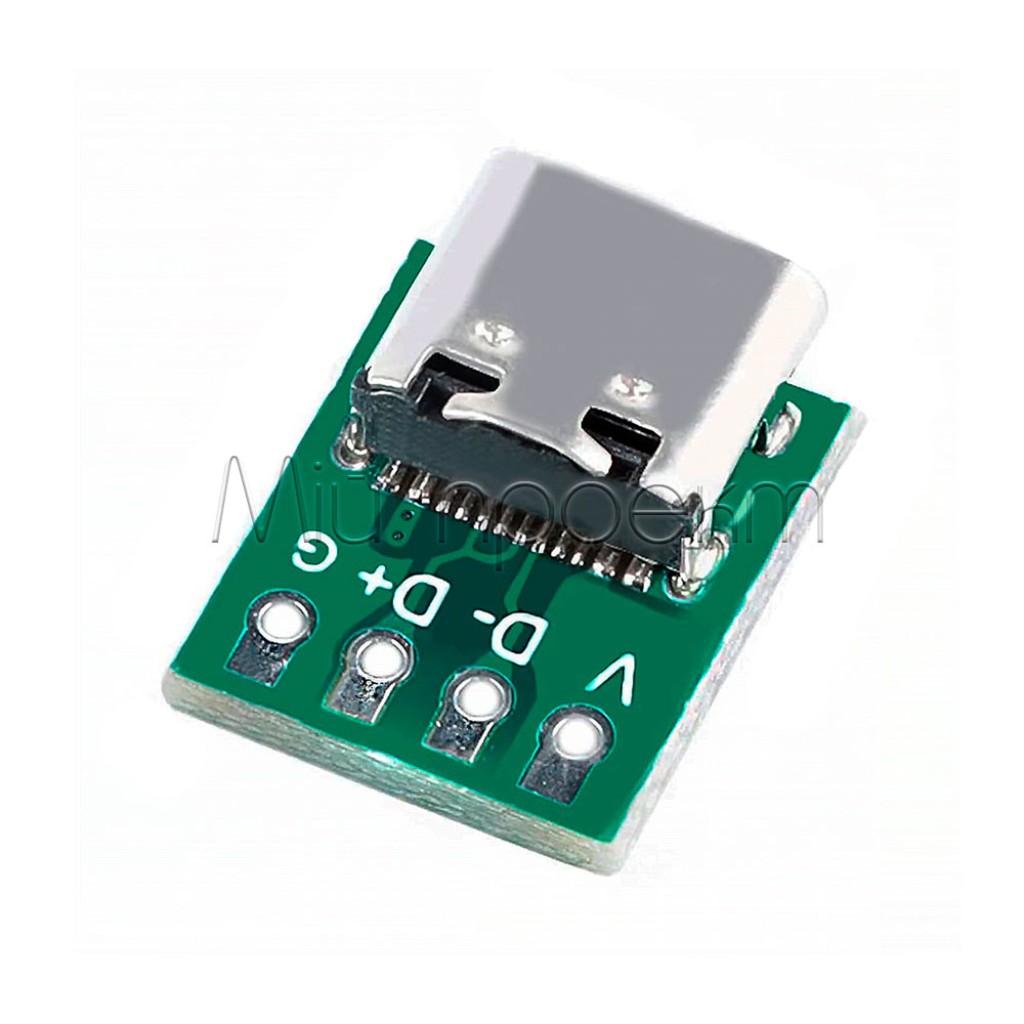

Плата-перехідник виводить базові лінії гнізда USB Type-C на чотири контакти: VBUS, GND, D+ і D−. Вона дає змогу додати до прототипу роз’єм USB-C для живлення та обміну даними USB 2.0.
Перехідник не змінює протокол і не додає високошвидкісні лінії USB 3.x. Для роботи з даними цільова схема повинна мати власний USB 2.0 інтерфейс; D+ і D− не підключають безпосередньо до звичайних GPIO.
Ключові характеристики
- Тип
- плата-перехідник USB Type-C на 4 контакти
- Роз’єм
- USB Type-C, гніздо
- Лінії на виході
- VBUS, GND, D+, D−
- Передавання даних
- USB 2.0 через D+ і D−
- Кількість вихідних контактів
- 4
- Крок контактів
- 2,54 мм
- Розміри плати
- 14 × 12 мм
- Максимальний струм плати
- 1,5 А
- Базове USB-живлення
- 5 В на VBUS; підвищену напругу не подають без окремого погодження USB Power Delivery
- Кріпильні отвори
- відсутні
- Не виведено
- CC1/CC2 та високошвидкісні диференційні пари USB 3.x
Детальний опис та особливості
Що робить плата
Плата спрощує монтаж гнізда USB-C: замість дрібних контактів роз’єму користувач отримує чотири виводи з кроком 2,54 мм. VBUS і GND використовуються для живлення, а D+ і D− — для USB 2.0. Передавання даних можливе лише тоді, коли підключений контролер або інший пристрій сам реалізує USB 2.0.
Чотириконтактне виконання не є повнофункціональним розведенням USB-C. Воно не надає SuperSpeed-пар для USB 3.x, окремих контактів CC або інших додаткових сигналів роз’єму.
Живлення та кабелі USB-C
У USB Type-C лінії CC визначають факт підключення, орієнтацію кабелю, ролі порту та доступний режим струму.[1] Оскільки CC1 і CC2 не виведені на чотириконтактну колодку, перед монтажем потрібно перевірити роботу конкретного екземпляра з потрібним кабелем USB-C ↔ USB-C. Якщо джерело не розпізнає споживача по CC, напруга на VBUS може не з’явитися.
Для простого живлення орієнтуйтеся на 5 В VBUS і не вважайте межу 1,5 А гарантованим струмом від будь-якого USB-порту. Споживання має відповідати можливостям джерела та кабелю, а також залишатися нижчим за межу плати.
Підвищена напруга
Рівні 9, 15 або 20 В у USB-C отримують після обміну можливостями та погодження USB Power Delivery між джерелом і споживачем по CC.[2] Не подавайте довільну підвищену напругу на VBUS і не підключайте до такого кола звичайний USB-пристрій. Для живлення від PD-адаптера з напругою понад 5 В потрібен окремий сумісний PD-тригер.
Підійде / не підійде
Підійде
- для додавання гнізда USB-C до прототипу з власним інтерфейсом USB 2.0;
- для підведення 5 В до малопотужної схеми після перевірки джерела, кабелю та VBUS;
- для стендового доступу до VBUS, GND, D+ і D−;
- для монтажу на макеті з кроком 2,54 мм, якщо збігаються геометрія та діаметр контактів.
Не підійде
- для USB 3.x, USB4, DisplayPort Alt Mode або інших режимів, яким потрібні додаткові контакти USB-C;
- коли потрібна гарантована робота з будь-яким кабелем USB-C ↔ USB-C без перевірки CC;
- для отримання 9–20 В від PD-джерела без окремого контролера — для цього використовуйте USB-C PD-тригер 5/9/12/15/20 В;
- для прямого заряджання акумулятора без спеціалізованого контролера заряду та захисту;
- для навантаження понад 1,5 А або кола, де немає запасу за струмом і тепловим режимом.
Приклади застосування
USB 2.0 у прототипі
D+ і D− можна підключити до USB-трансивера мікроконтролера або іншого USB 2.0 пристрою, а VBUS використати для визначення чи подавання живлення відповідно до схеми цільового вузла.
Вхід 5 В для малопотужної схеми
Плата може слугувати роз’ємним входом живлення 5 В. До підключення навантаження перевірте напругу на VBUS, полярність і доступний струм джерела; особливо це важливо для кабелю USB-C ↔ USB-C.
Сервісний перехідник
Чотири доступні лінії зручні для перевірки живлення, неперервності D+/D− або підключення USB 2.0 вузла на робочому столі. Такий макет не замінює сертифікаційний USB-тестер.
Підключення та перший запуск
Звірте маркування

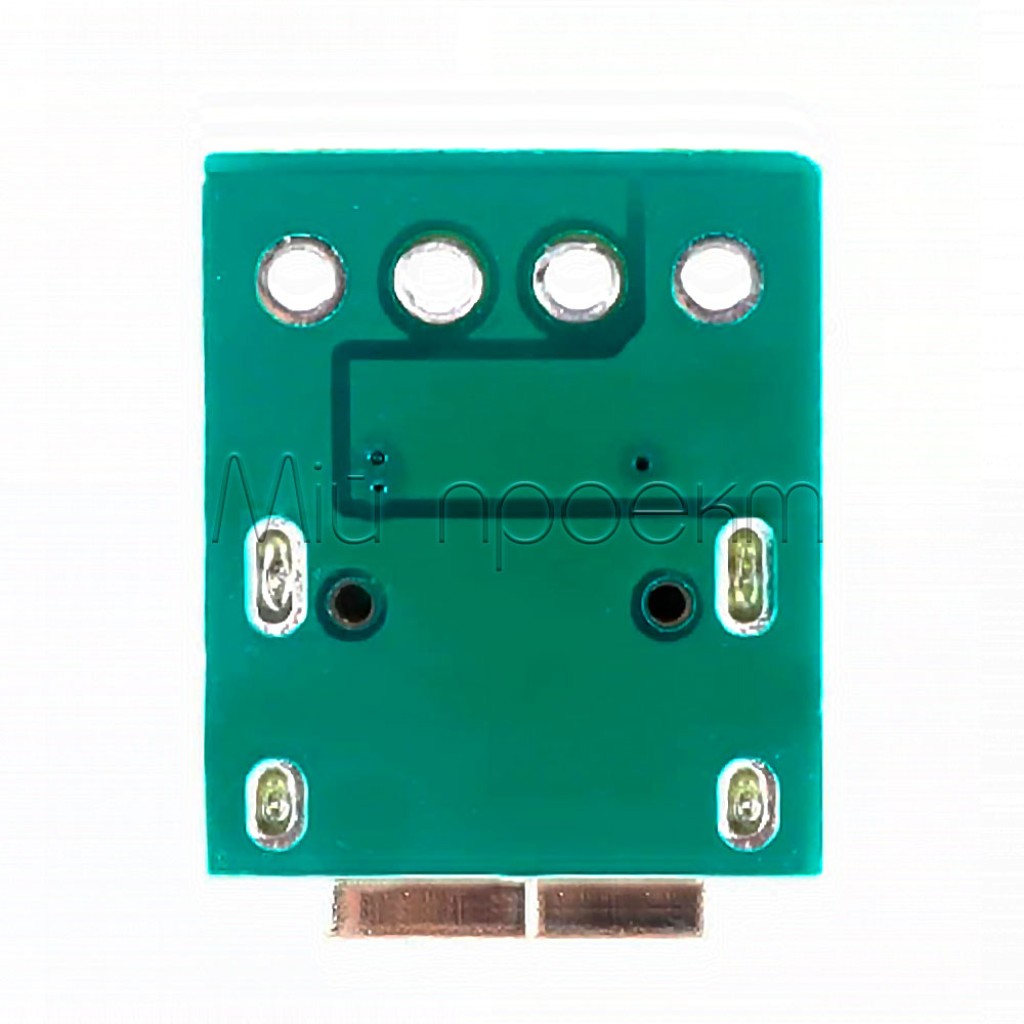

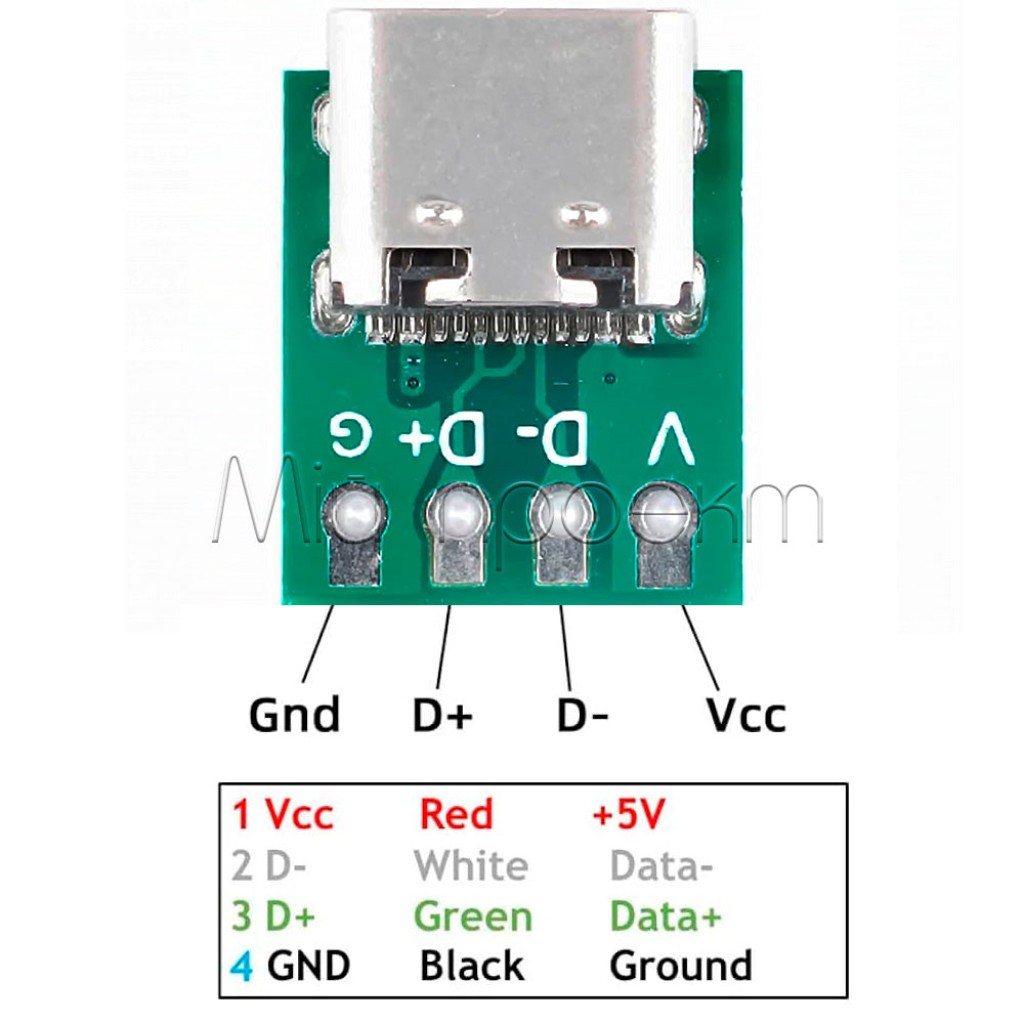

Перед паянням визначте VBUS, GND, D+ і D− за написами на платі. Не орієнтуйтеся лише на порядок контактів у схожого перехідника.
Перевірте електричну сумісність
Переконайтеся, що навантаженню потрібні 5 В, а його споживання не перевищує можливості джерела, кабелю та межу 1,5 А для плати.
Виконайте монтаж без живлення
Припаяйте контакти без містків і механічно розвантажте роз’єм. Через відсутність кріпильних отворів плата не повинна утримуватися лише проводами або USB-штекером.
Підключіть дані правильно
З’єднайте D+ з D+ і D− з D− USB 2.0 інтерфейсу. Не міняйте лінії місцями та не подавайте на них живлення.
Перевірте VBUS без навантаження
Підключіть потрібний кабель і виміряйте напругу між VBUS та GND. Для USB-C ↔ USB-C повторіть перевірку з обома орієнтаціями штекера.
Запустіть із контролем
Після перевірки полярності підключіть навантаження та проконтролюйте напругу, стабільність USB-з’єднання і нагрівання роз’єму, плати та проводів.
Обмеження та безпека
Не подавайте довільну підвищену напругу
Для звичайного USB 2.0 підключення використовуйте 5 В VBUS. Напруга понад 5 В без коректного USB PD-погодження може пошкодити підключений пристрій.
1,5 А — межа плати, а не обіцянка джерела
USB-порт або кабель може допускати менший струм. Не перевантажуйте джерело, залишайте запас і припиніть роботу, якщо напруга просідає, з’єднання перезапускається або контакти помітно нагріваються.
Перевірте USB-C ↔ USB-C до монтажу
Чотириконтактний вихід не надає доступу до CC1/CC2. Переконайтеся, що конкретна плата й кабель забезпечують появу 5 В на VBUS; не закладайте неперевірену сумісність у готовий пристрій.
Захистіть відкриту плату
Не допускайте короткого замикання, металевих предметів, вологи та механічного навантаження на роз’єм. Плата не замінює запобіжник, захист від перенапруги або контролер заряду.
Сумісні товари та альтернативи
- Для тимчасового макета можна використати безпаяльну плату на 170 отворів із кроком 2,54 мм, а для постійнішого паяного прототипу — односторонню макетну плату для паяння з кроком 2,54 мм. Перед встановленням звірте геометрію та діаметр контактів.
- Якщо потрібні погоджені рівні 5, 9, 12, 15 або 20 В від сумісного USB Power Delivery джерела, оберіть універсальний USB-C PD-тригер замість простого чотириконтактного перехідника.
FAQ
Чи підтримує плата USB 3.1?
Ні. На вихід виведено лише VBUS, GND, D+ і D− для USB 2.0. Високошвидкісних пар USB 3.x на чотириконтактній колодці немає.
Чи працюватиме живлення через кабель USB-C ↔ USB-C?
Це залежить від реалізації CC у конкретному екземплярі плати. Перевірте появу 5 В на VBUS з потрібним джерелом і кабелем до підключення навантаження; CC1/CC2 на зовнішні контакти не виведені.
Чи можна отримати 9, 12 або 20 В?
Не за допомогою простого підключення чотирьох виводів. Для підвищених рівнів потрібні сумісне USB PD-джерело та окремий PD-контролер або тригер, який погодить напругу по CC.
Чи гарантовано плата передасть 1,5 А?
Ні. 1,5 А — максимальна межа плати. Доступний струм може бути нижчим і залежить від USB-джерела, кабелю, способу визначення режиму струму, монтажу та нагрівання.
Чи можна заряджати акумулятор напряму?
Ні. Плата лише виводить лінії роз’єму. Для акумулятора потрібен контролер заряду та захист, що відповідають його хімії, кількості елементів і допустимому струму.
Документи та джерела
- Texas Instruments, TUSB321AI USB Type-C Configuration Channel Logic and Port Control with VCONN, Rev. A — призначення CC1/CC2 для визначення підключення, орієнтації, ролі порту та режиму струму.
- USB Implementers Forum, USB Power Delivery, USB Developer Days 2019 — порядок погодження живлення, передавання запиту по CC та фіксовані рівні напруги USB PD.
