Программатор USB to TTL UART на CH340

Name: Программатор USB to TTL UART на CH340
Brand: Мій Проект
SKU: 1192
Price: 49.00 UAH
Availability: OutOfStock

Страна-производитель: Китай Код товара: 1192

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Нет в наличии

Код товара: 1192

49.00 грн

-Входное напряжение-:3.3 - 5 В

-Интерфейс-:TTL, USB 2.0

-Скорость передачи-:50 bps - 2 Mbps

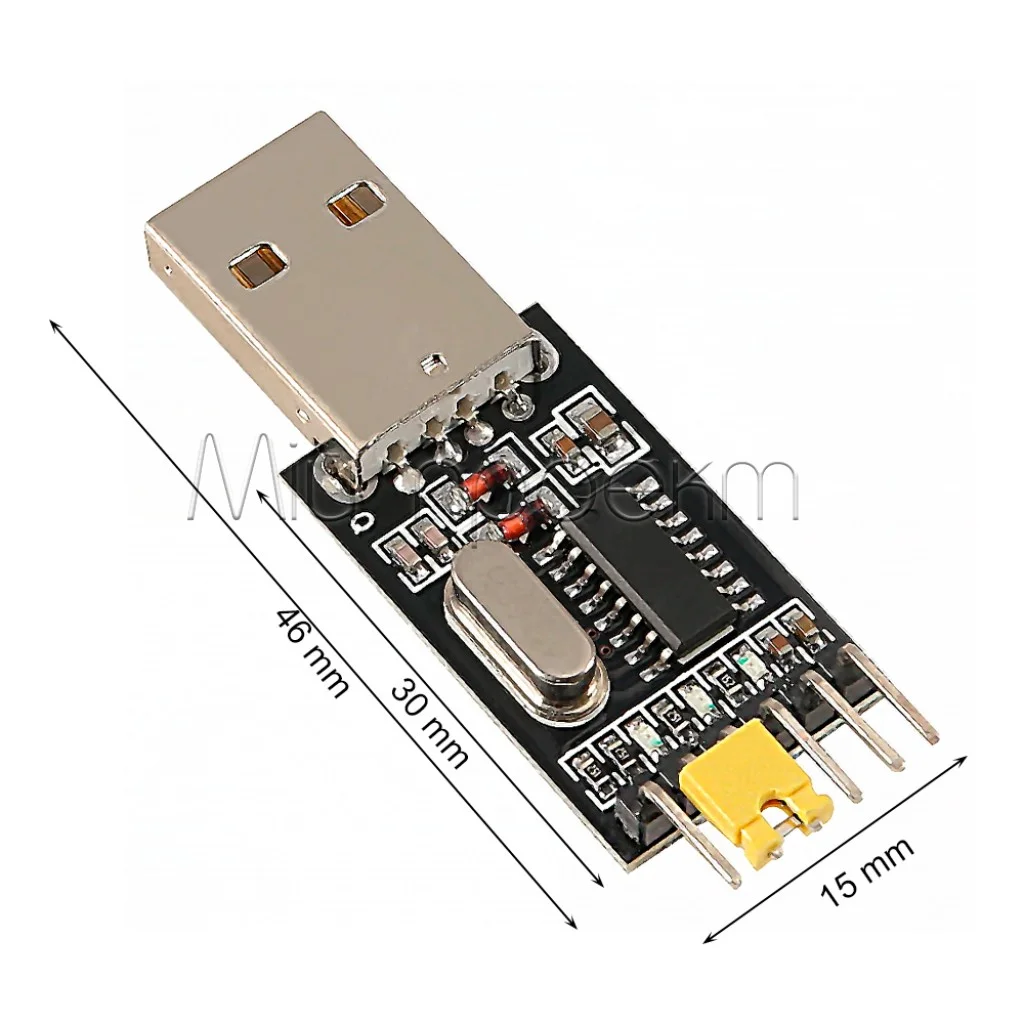

-Размеры-:46 х 15 мм

-Тип микросхемы-:CH340

-Вес-:5 г

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Программатор USB to TTL UART на CH340

Код товара: 1192

49.00 грн

Описание

🔌 USB-UART конвертер на базе микросхемы CH340

Профессиональный программатор с поддержкой TTL логики 3.3В/5В и защитным покрытием

Общее описание

USB-UART конвертер на базе CH340 – это универсальный и надежный программатор, который обеспечивает стабильную связь между компьютером и микроконтроллерами через USB интерфейс. Устройство оснащено качественной микросхемой CH340, кварцевым резонатором на 12 МГц и защищено прозрачной термоусадочной трубкой от механических повреждений. Поддерживает как 3.3В, так и 5В логику с возможностью быстрого переключения через перемычку. Идеально подходит для программирования микропроцессоров серии STM32, Arduino, ESP32 и других устройств с UART интерфейсом. Благодаря компактному размеру и качественной сборке обеспечивает стабильную передачу данных и долговременную эксплуатацию в профессиональных и любительских проектах.

✅ Технические преимущества:

• Двойное напряжение питания – поддержка как 3.3В, так и 5В логики с возможностью быстрого переключения через перемычку, что обеспечивает совместимость с широким спектром микроконтроллеров
• Визуальная индикация – три SMD светодиода обеспечивают мониторинг питания и активности передачи/приема данных для быстрой диагностики соединения
• Стабильная синхронизация – кварцевый резонатор на 12 МГц обеспечивает точную тактовую частоту и стабильную передачу данных без ошибок даже при длительной работе
• Удобная конструкция – 6-пиновая гребенка с контактами, загнутыми под углом 90°, обеспечивает удобное подключение и надежную фиксацию соединительных проводов
• Качественные компоненты – использование SMD компонентов, включая керамические конденсаторы и прецизионные резисторы, обеспечивает высокую надежность и длительный срок службы

🔧 Идеальное решение для:

Программирование микроконтроллеров STM32

Отладка Arduino проектов

Прошивка металлоискателей

Разработка IoT устройств

Программирование ESP32/ESP8266

Отладка сенсорных систем

Обмен данными с периферией

Прототипирование электронных схем

💡 Широкие возможности применения:

Программирование микроконтроллеров – обеспечивает надежное соединение для загрузки прошивки в микропроцессоры ARM Cortex-M серии, включая популярные STM32, а также поддерживает программирование через UART интерфейс с возможностью выбора напряжения логики в соответствии со спецификациями конкретного микроконтроллера. Идеально подходит для разработчиков, работающих с различными типами процессоров.
Отладка и диагностика – позволяет установить стабильную последовательную связь для мониторинга работы программ, вывода отладочной информации и диагностики ошибок в реальном времени. Светодиодная индикация TX/RX обеспечивает визуальный контроль активности передачи данных, что упрощает процесс отладки сложных систем.
Разработка IoT проектов – обеспечивает удобный интерфейс для программирования и настройки модулей беспроводной связи, включая WiFi и Bluetooth модули. Поддержка обоих уровней напряжения (3.3В/5В) делает его универсальным решением для работы с современными низковольтными модулями и классическими 5-вольтовыми системами.
Образовательные проекты и обучение – идеальный инструмент для студентов и начинающих в сфере электроники, поскольку обеспечивает простой и безопасный способ соединения учебных плат с компьютером. Защитное покрытие предотвращает случайные короткие замыкания, а удобная распиновка облегчает процесс обучения основам последовательной связи.
Промышленное применение – благодаря качественным SMD компонентам и стабильной работе может использоваться для программирования и настройки промышленного оборудования, систем автоматизации и контрольно-измерительных приборов. Кварцевый резонатор обеспечивает точную синхронизацию, критически важную для промышленных применений.

📦 Детальные технические характеристики:

Основная микросхема: CH340 USB-UART конвертер
Тактовая частота: 12 МГц (кварцевый резонатор)

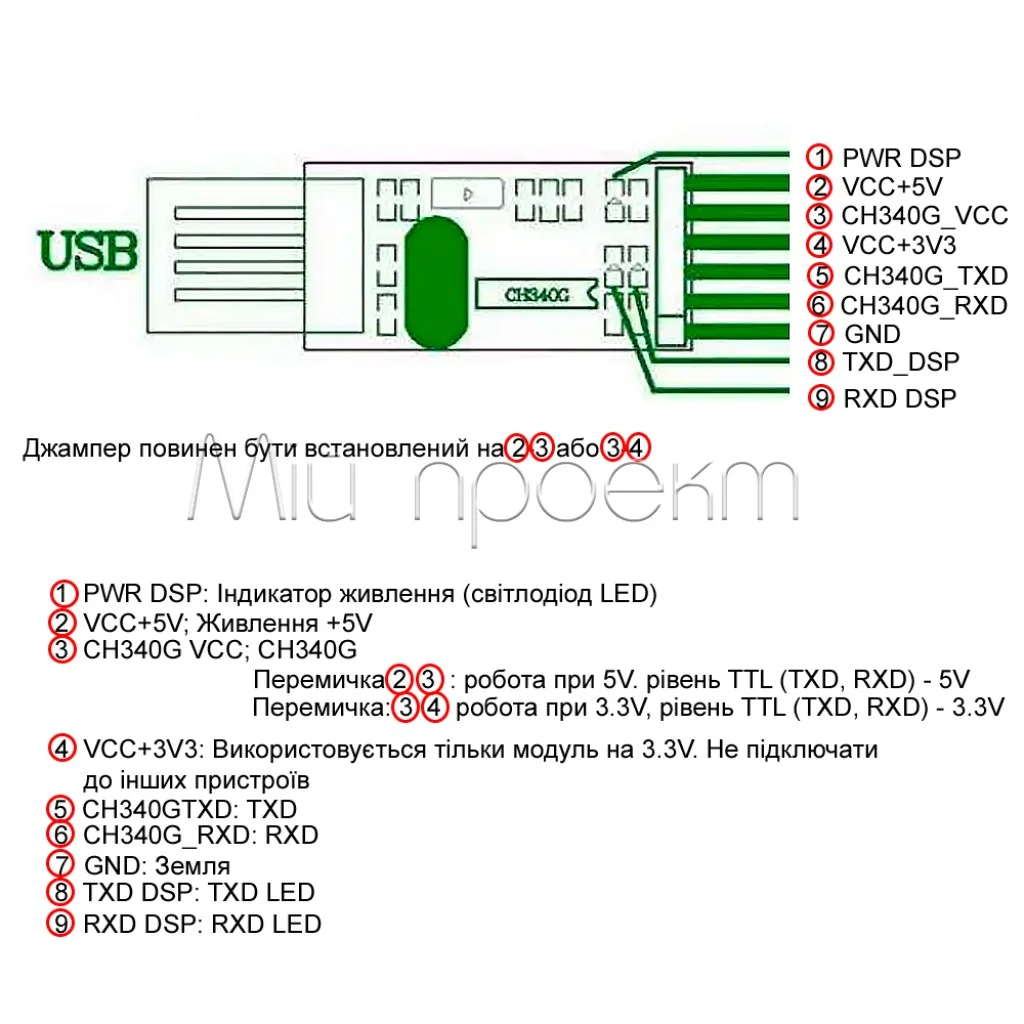

Поддерживаемые напряжения логики: 3.3В и 5В (переключение через джампер)
USB интерфейс: USB Type-A, совместимый с USB 2.0

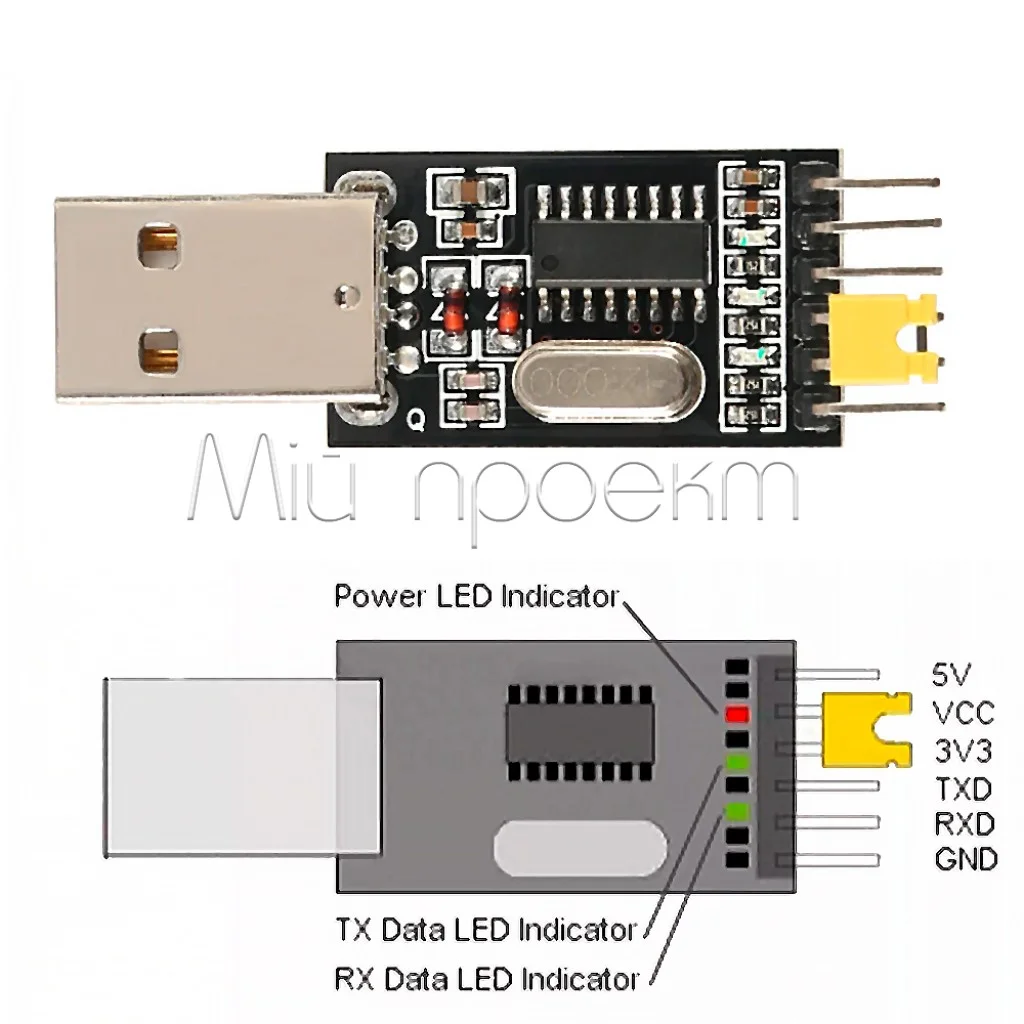

Распиновка выходов:
- 5V - питание 5 Вольт
- VCC - выбор напряжения логики
- 3V3 - питание 3.3 Вольта
- TXD - передача данных
- RXD - прием данных
- GND - общий провод
Индикация: 3 SMD светодиода (питание, TX, RX)
Конструкция контактов: 6-пиновая гребенка с углом 90°
Компоненты: SMD керамические конденсаторы, SMD диоды, SMD резисторы
Совместимость с ОС: Windows (с драйверами CH340), Linux, macOS
Скорость передачи: До 2 Мбит
Определение в системе: Виртуальный COM-порт
Потребляемый ток: Менее 50 мА от USB

⚠️ Важные аспекты использования:

Установка драйверов – для корректной работы программатора обязательно нужно установить актуальные драйверы CH340. Рекомендуется загружать новейшие версии с официальных источников, поскольку устаревшие драйверы могут вызвать нестабильную работу или полное отсутствие соединения. После установки устройство появится в диспетчере устройств как виртуальный COM-порт.
Правильное подключение сигналов – при соединении с микроконтроллером важно правильно перекрестить сигнальные линии: TXD программатора подключается к RXD микроконтроллера, а RXD программатора к TXD микроконтроллера. Неверное подключение приведет к отсутствию связи. Обязательно проверьте схему подключения перед подачей питания.
Настройка напряжения логики – перед подключением к целевому устройству убедитесь, что установлено правильное напряжение логики через джампер. Подключение 5В логики к 3.3В устройству может привести к его повреждению. Используйте мультиметр для проверки напряжения на выходе VCC после установки перемычки.
Защита от статического электричества – хотя устройство имеет защитное покрытие, при работе с чувствительными микроконтроллерами рекомендуется соблюдать меры антистатической защиты. Прикасайтесь к заземленной поверхности перед подключением и избегайте работы в условиях повышенного статического электричества, особенно зимой при низкой влажности воздуха.
Мониторинг индикации – красный светодиод должен гореть постоянно при подключении к USB, что указывает на наличие питания. Мерцание светодиодов TX/RX во время передачи данных свидетельствует об активном обмене информацией. Отсутствие индикации может указывать на проблемы с драйверами, кабелем USB или неисправность программатора.

USB-UART конвертер на базе CH340 – это надежный и универсальный инструмент для всех, кто работает с микроконтроллерами. Защитное покрытие, двойное напряжение питания и качественные компоненты делают его идеальным выбором как для профессиональных разработчиков, так и для начинающих в мире электроники.

#USB-UART #CH340 #программатор #STM32 #Arduino #TTL

Характеристики

-Основные-

-Входное напряжение-

3.3 - 5 В

-Интерфейс-

TTL, USB 2.0

-Скорость передачи-

50 bps - 2 Mbps

-Дополнительные-

-Размеры-

46 х 15 мм
