Кратко о Micro-USB MK5B

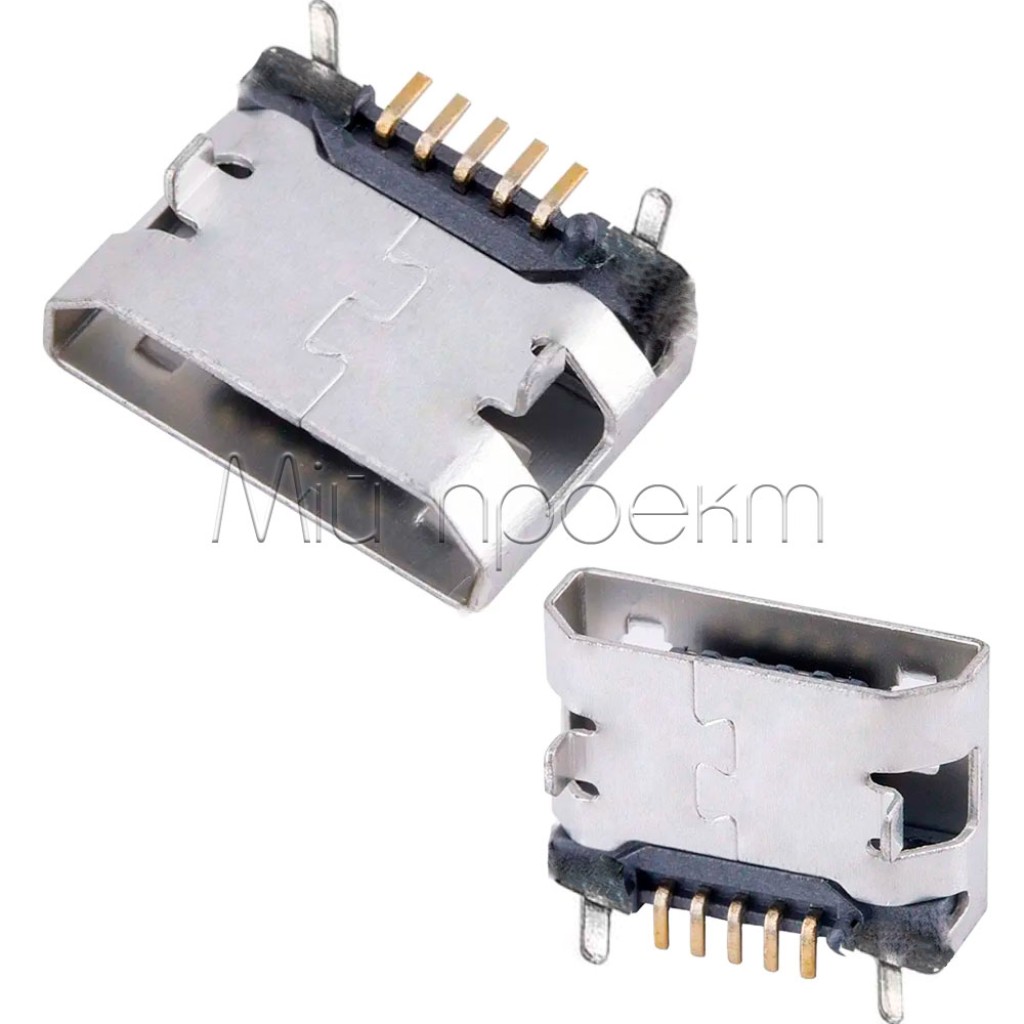

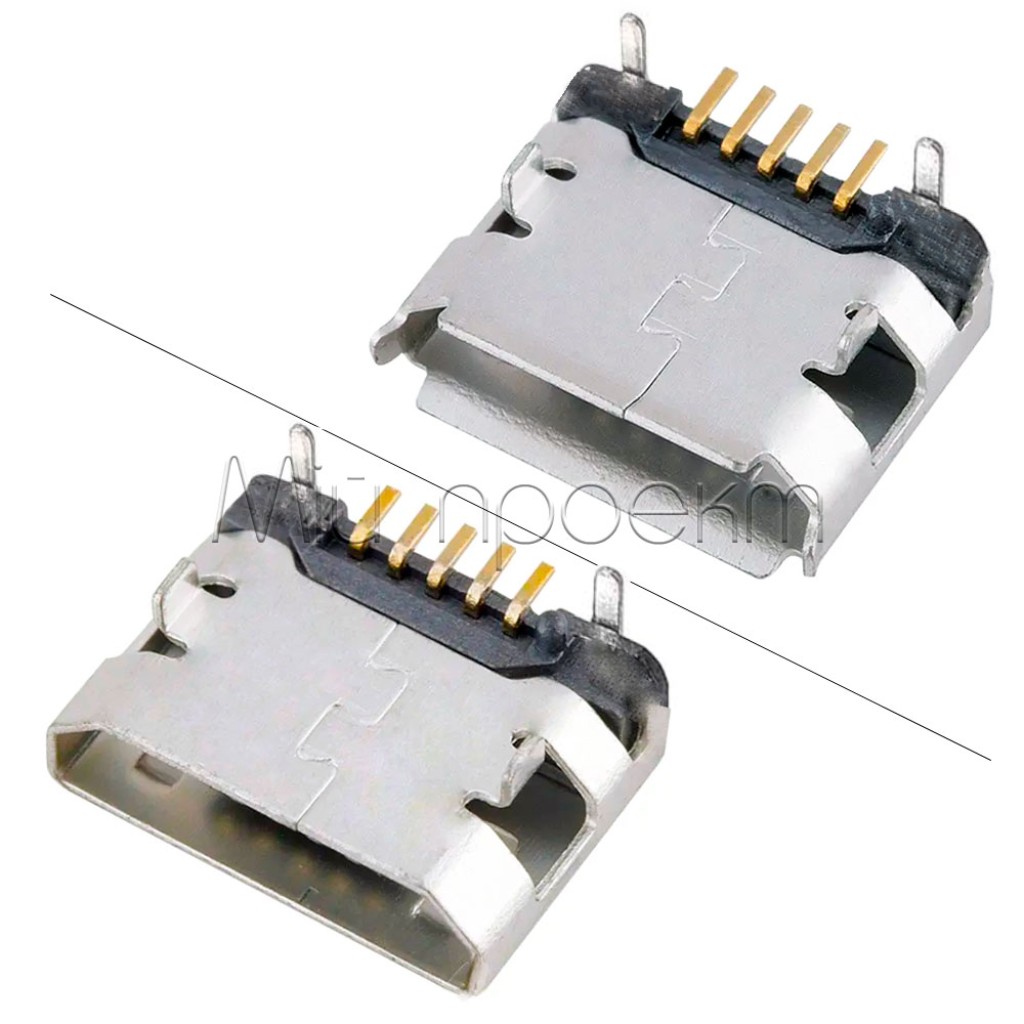

Micro-USB MK5B — 5-контактное гнездо в металлическом корпусе для монтажа на печатную плату. Оно подходит для ремонта или нового устройства, если габариты, расположение контактов и точки крепления совпадают с посадочным местом.

Габариты разъёма составляют 7,3 × 5,9 × 2,3 мм. При заказе можно выбрать исполнение с юбкой или без юбки; нужный вариант определяйте по геометрии корпуса и платы, а не только по названию MK5B.

Ключевые характеристики

Тип: гнездо Micro-USB
Обозначение: MK5B
Количество контактов: 5
Габариты: 7,3 × 5,9 × 2,3 мм
Корпус: металлический
Монтаж: поверхностный, на печатную плату
Варианты: с юбкой или без юбки

Подробное описание и особенности

Механическая совместимость

Micro-USB MK5B предназначен для установки непосредственно на плату. При замене повреждённого гнезда сверьте не только ширину и количество контактов, но и высоту корпуса, положение сигнальных площадок, форму металлических опор и расстояние от края платы до входного отверстия.

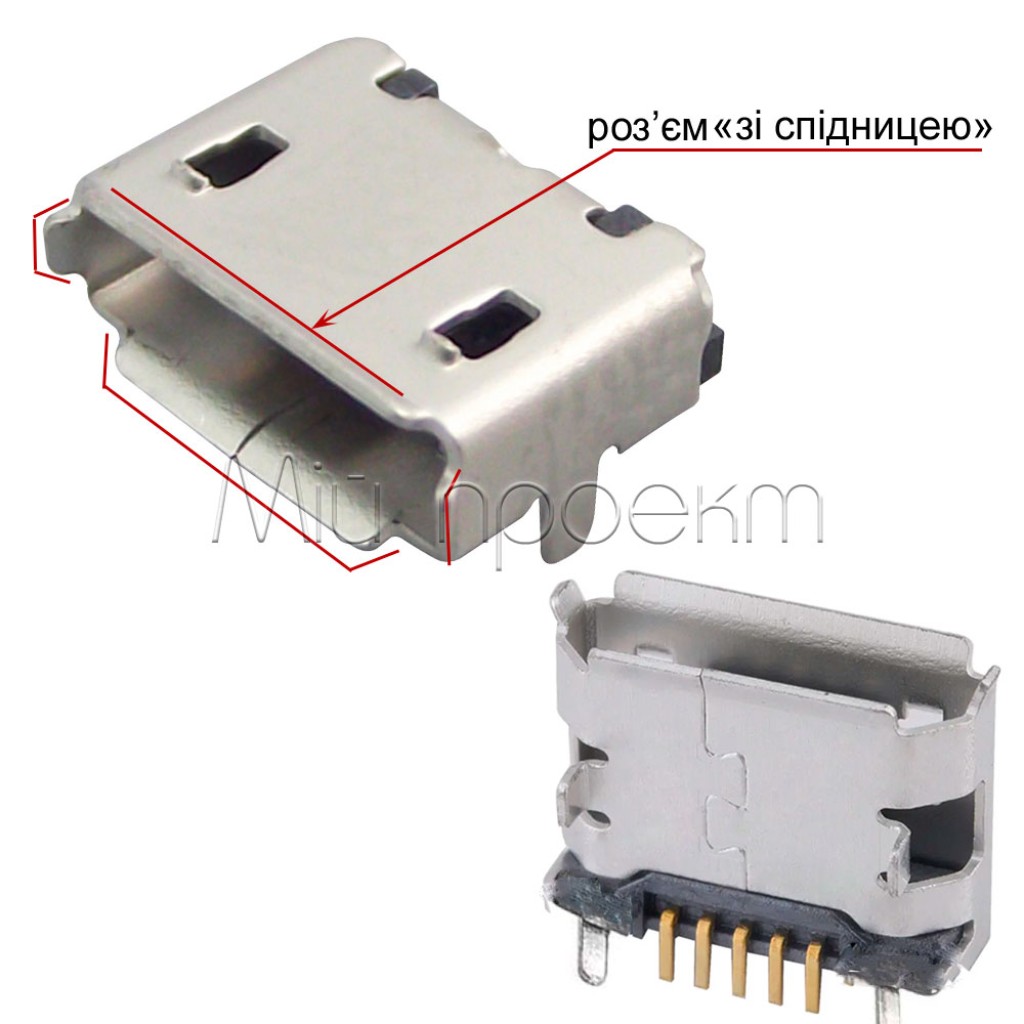

Исполнения с юбкой и без неё имеют разную геометрию металлического корпуса. Выбирайте вариант, повторяющий конструкцию демонтированного разъёма или предусмотренное посадочное место новой платы.

Питание и передача данных

Пять контактов позволяют использовать гнездо в цепи USB-питания и передачи данных, если необходимые линии правильно разведены на плате. Сам разъём не преобразует напряжение, не управляет зарядкой, не добавляет защиту и не обеспечивает режим OTG без соответствующего контроллера и схемы.

Фактический допустимый ток и скорость обмена определяются не только гнездом, но и всей системой: кабелем, дорожками платы, качеством пайки, контроллером и подключённым устройством.

Подойдёт / не подойдёт

Подойдёт

для замены повреждённого гнезда Micro-USB с таким же посадочным местом;
для платы, спроектированной под корпус MK5B размером 7,3 × 5,9 × 2,3 мм;
для входа USB-питания или линий данных в схеме с соответствующим контроллером;
когда требуется исполнение с юбкой или без неё и выбранный вариант соответствует конструкции платы.

Не подойдёт

в качестве замены только по признаку «Micro-USB», без сверки посадочного места;
для платы с другим расположением контактов, опор или выреза под корпус;
в качестве готового модуля питания, контроллера зарядки или преобразователя напряжения;
в качестве прямой замены гнезда USB Type-C на том же посадочном месте.

Примеры применения

Ремонт разъёма питания или синхронизации

MK5B можно установить вместо механически повреждённого гнезда Micro-USB, если контакты, опоры, высота и положение входа полностью совпадают.

Вход Micro-USB в собственном устройстве

Разъём можно предусмотреть в новой плате для подачи USB-питания или подключения линий данных. Защита, зарядка и обработка USB реализуются отдельной схемой.

Монтаж и проверка

Сверьте корпус и посадочное место

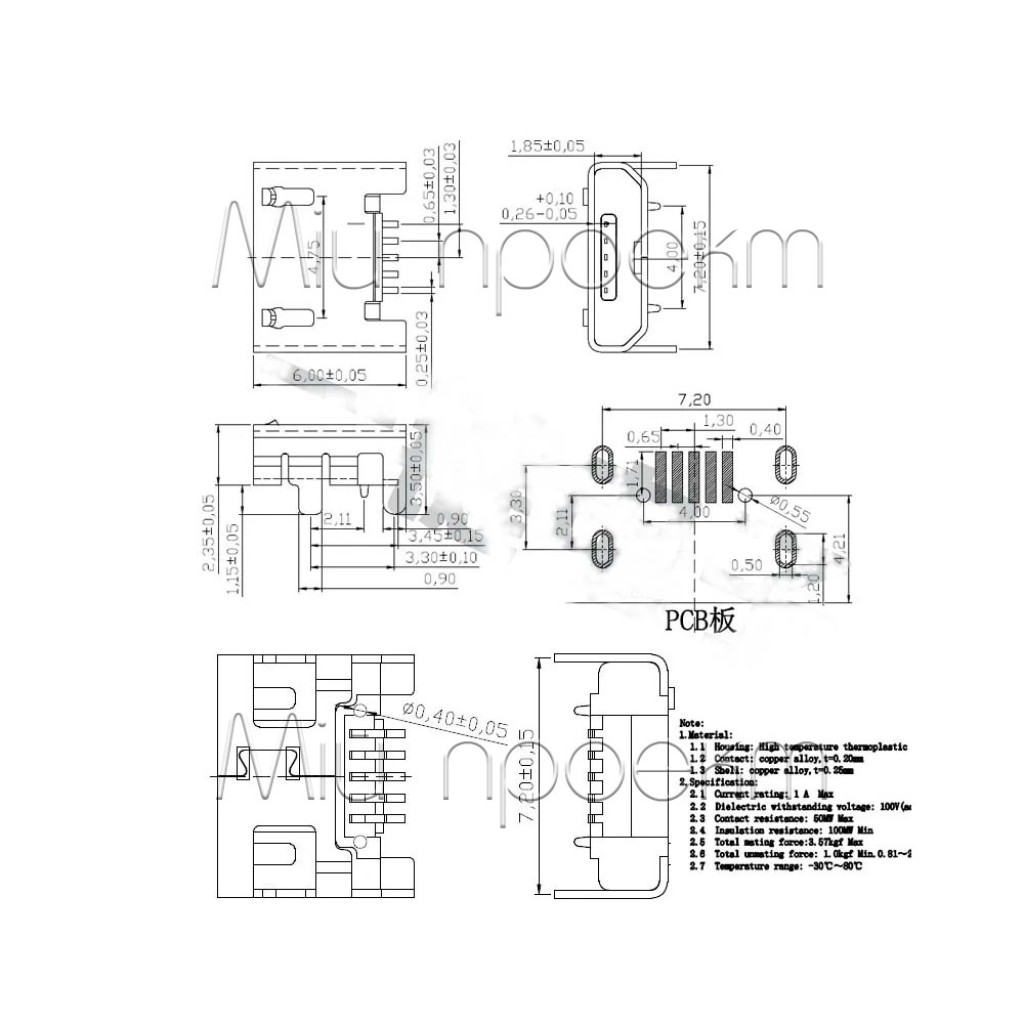

Сравните размеры 7,3 × 5,9 × 2,3 мм, положение пяти контактов, металлических опор и переднего края разъёма. Отдельно проверьте, нужна ли юбка.
Установите разъём без перекоса

Корпус должен ровно прилегать к плате, а все контакты — попадать на свои площадки без механического натяжения.
Пропаяйте контакты и опоры

Обеспечьте электрическое соединение контактов и надёжную фиксацию металлического корпуса, не перегревая пластиковый изолятор.
Проверьте до подачи питания

Осмотрите пайку под увеличением, проверьте отсутствие перемычек между соседними контактами и короткого замыкания в цепи питания.

Ограничения и безопасность

Не подавайте питание до проверки пайки

Перемычка между контактами или ошибка в разводке может повредить плату, источник питания или подключённое устройство. Перед первым включением проверьте полярность и отсутствие короткого замыкания.

Название MK5B не заменяет проверку посадочного места

Для ремонта необходимо полное совпадение корпуса, контактных площадок и металлических опор. Разъём с другой геометрией не следует подгибать или устанавливать с механическим натяжением.

Избегайте перегрева и нагрузки на пайку

Чрезмерный нагрев может деформировать изолятор, а регулярное расшатывание кабеля — повредить площадки платы. Надёжно пропаяйте опоры корпуса и предусмотрите механическую поддержку разъёма в корпусе устройства.

Альтернативы по способу монтажа

Для прототипирования или подключения проводами удобнее плата-переходник Micro-USB-B с выведенными контактами и монтажными отверстиями.
Для нового устройства с разъёмом Type-C можно рассмотреть плату-переходник USB Type-C 2.0 4-pin; она не является прямой заменой MK5B и требует отдельного места и подключения.

FAQ

Достаточно ли обозначения MK5B для точной замены?

Нет. Перед заказом сравните габариты, расположение контактов, форму опор, высоту входа и исполнение с юбкой или без неё.

Какой вариант выбрать: с юбкой или без?

Выбирайте исполнение, повторяющее демонтированный разъём или посадочное место вашей платы. Не заменяйте один корпус другим без проверки всех механических точек.

Обеспечивает ли гнездо зарядку и передачу данных?

Гнездо только создаёт физическое соединение. Зарядка, передача данных и допустимые режимы зависят от разводки платы, контроллера, кабеля и подключённого устройства.

Можно ли установить USB Type-C вместо MK5B?

Не в качестве прямой замены на том же посадочном месте. USB Type-C имеет другую механику и разводку, поэтому переход требует переделки платы или отдельного модуля.
