MH-KC24 Понижающий модуль быстрая зарядка QC3.0 USB

Страна-производитель: Китай Код товара: 1260
8
Все о товаре
Описание
Характеристики
Отзывы 8
Вопросы2
FAQ
MH-KC24 Понижающий модуль быстрая зарядка QC3.0 USB
MH-KC24 Понижающий модуль быстрая зарядка QC3.0 USB
MH-KC24 Понижающий модуль быстрая зарядка QC3.0 USB
MH-KC24 Понижающий модуль быстрая зарядка QC3.0 USB
MH-KC24 Понижающий модуль быстрая зарядка QC3.0 USB
Есть в наличии
Код товара: 1260
52.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
-Входное напряжение-:6 - 32 В
-Выходное напряжение-:5В (3,4А); 9В (2,5А); 12В (2А)
-Исходящая мощность-:24 Вт
-Рабочая частота-:220 кГц
-Тип разъема-:один два или четыре канала USB-AF
-Эффективность-:до 95%
-Размеры-:35 х 17 х 10 мм (одинарный - 1 USB канал); 40,5 х 50,5 х 12,5мм (двойной - два USB канала) 90 х 45 х 12,5мм (четверной - чотири USB канала)
-Поддержка стандартов-: BC1.2, QC2.0, QC3.0, MTK PE1.1/PE2.0, Apple, samsung AFC, huawei FC
-Функции-:Выходное напряжение: по умолчанию 5 В. После того, как быстрая зарядка срабатывает, она автоматически регулируется между 3 и 12 В
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
MH-KC24 Понижающий модуль быстрая зарядка QC3.0 USB
Код товара: 1260
52.00 грн
Описание

🔌 Модуль быстрой зарядки MH-KC24

Многопротокольный понижающий преобразователь с поддержкой QC3.0 и широким диапазоном входного напряжения

Общее описание

Модуль USB быстрой зарядки MH-KC24 – высокопроизводительный понижающий преобразователь напряжения (Buck Converter), разработанный для создания мощных зарядных устройств и пауэрбанков. Представленный в трех вариациях (1, 2 или 4 USB-порта), модуль обеспечивает одновременную быструю зарядку всех подключенных устройств благодаря независимым схемам для каждого порта. Работая в широком диапазоне входного напряжения от 6В до 32В, устройство поддерживает все основные протоколы быстрой зарядки, включая QC2.0/3.0, что делает его универсальным решением для питания смартфонов, планшетов, портативных гаджетов и другой USB-электроники в домашних, автомобильных и полевых условиях.

✅ Технические преимущества:

  • • Независимые схемы для каждого порта – в отличие от большинства зарядных устройств, каждый USB-порт имеет собственную схему преобразования напряжения, что обеспечивает полноценную быструю зарядку всех устройств одновременно без разделения мощности
  • • Широкий диапазон входного напряжения – стабильная работа при напряжении от 6В до 32В постоянного тока позволяет использовать различные источники питания: аккумуляторные сборки, блоки питания, солнечные панели и автомобильные сети
  • • Поддержка всех популярных протоколов быстрой зарядки – модуль автоматически определяет подключенное устройство и активирует оптимальный протокол: QC2.0/3.0, FCP/SCP (Huawei), AFC (Samsung), MTK PE1.1/2.0 и другие
  • • Двойной вход питания – на выбор доступны два способа подключения источника: клеммы (IN+/IN-) для надежного соединения или стандартный цилиндрический разъем (Barrel Jack) для быстрого подключения
  • • Светодиодная индикация – синие светодиоды возле каждого порта позволяют мгновенно определить готовность модуля к работе и активность зарядки, что особенно удобно при использовании в самодельных проектах

🔧 Идеальное решение для:

Создания мощных пауэрбанков

DIY зарядные станции

Автомобильные зарядные устройства

Системы с солнечными панелями

Мобильные мастерские и лаборатории

Полевые условия и кемпинг

Интеграция в электронные проекты

Резервное питание гаджетов

💡 Широкие возможности применения:

  • Самодельные пауэрбанки – идеальное решение для создания мощных пауэрбанков из аккумуляторных элементов 18650, 21700 или 32700. В сочетании с соответствующей BMS-платой и корпусом позволяет создать уникальный пауэрбанк с несколькими портами быстрой зарядки и большой емкостью, превосходящий коммерческие аналоги.
  • Автомобильные зарядные станции – благодаря широкому диапазону входного напряжения (до 32В) модуль идеально подходит для создания автомобильных зарядных устройств, подключаемых к бортовой сети 12-24В. При использовании 4-портовой версии позволяет одновременно заряжать несколько устройств в режиме быстрой зарядки во время путешествий.
  • Системы с возобновляемыми источниками энергии – легко интегрируется с солнечными панелями и аккумуляторными сборками для создания автономных зарядных станций. При использовании с регулятором заряда MPPT/PWM обеспечивает стабильное питание USB-устройств от солнечной энергии, что особенно актуально для удаленных мест и экологических проектов.
  • Модернизация существующих устройств – благодаря компактным размерам модуль может быть встроен в существующие электронные устройства для добавления функциональности быстрой зарядки. Это позволяет модернизировать устаревшие зарядные станции, пауэрбанки или другое оборудование, добавив поддержку современных протоколов зарядки.
  • Лабораторные и учебные проекты – отличная основа для образовательных проектов по электронике, демонстрации работы понижающих преобразователей и изучения принципов быстрой зарядки. Светодиодная индикация и возможность наблюдать реальную работу с различными устройствами делают модуль наглядным учебным пособием.

📦 Детальные технические характеристики:

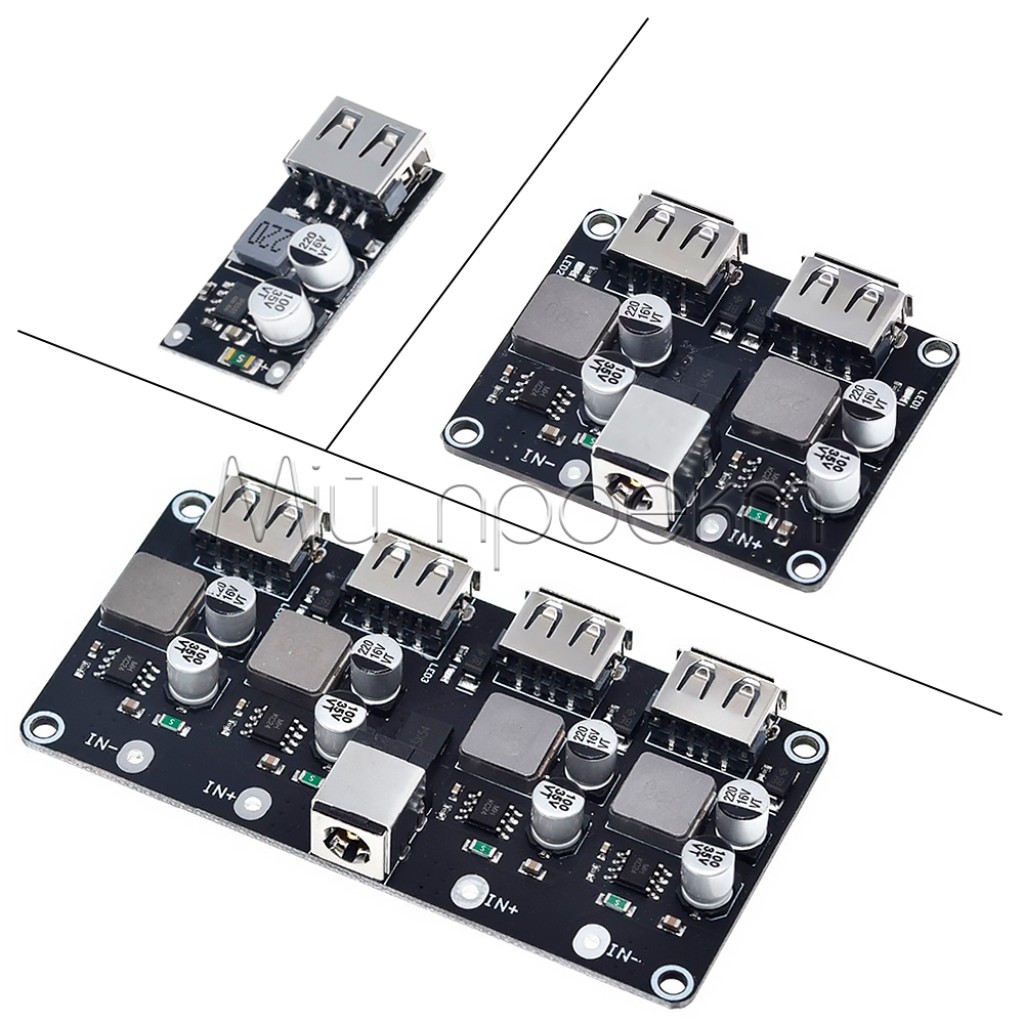

  • Модель: MH-KC24 (доступен в 1-портовой, 2-портовой и 4-портовой версиях)
  • Тип преобразователя: Понижающий (Buck Converter)
  • Входное напряжение: 6-32В постоянного тока (DC)
  • Входные разъемы:
    • Клеммы (IN+ и IN-)
    • Цилиндрический разъем питания (Barrel Jack)
  • Выходные порты: 1, 2 или 4 порта USB-A (в зависимости от модели)
  • Размеры:

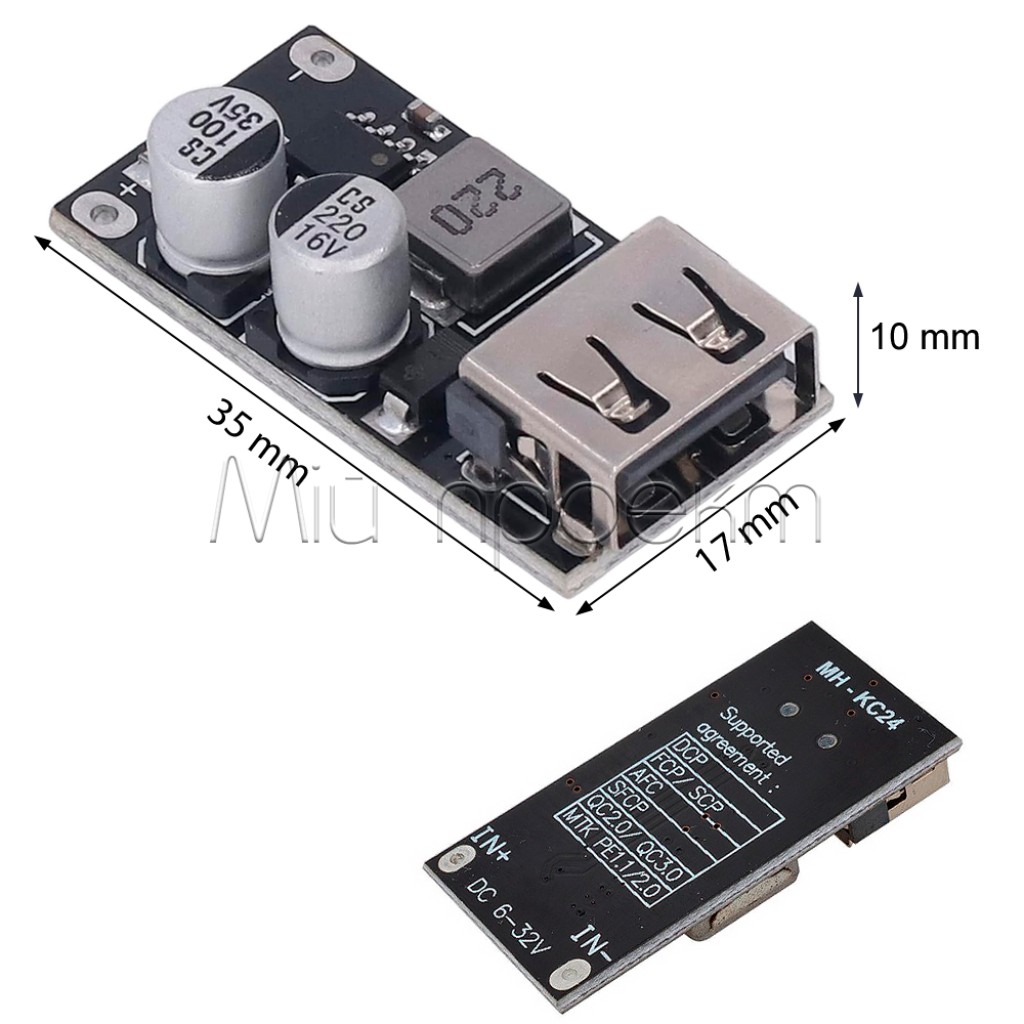

    • 35 х 17 х 10 мм (однопортовый - 1 USB порт)

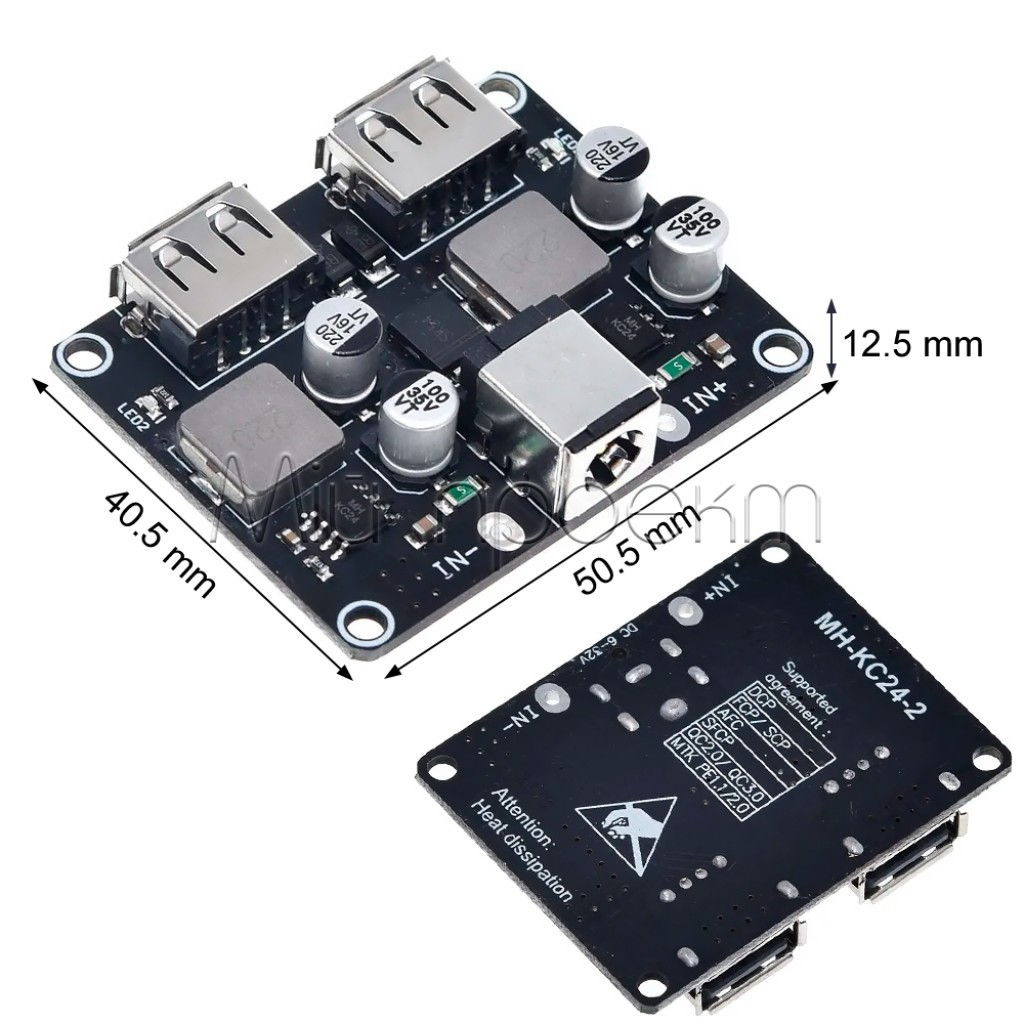

    • 40,5 х 50,5 х 12,5 мм (двухпортовый - 2 USB порта)

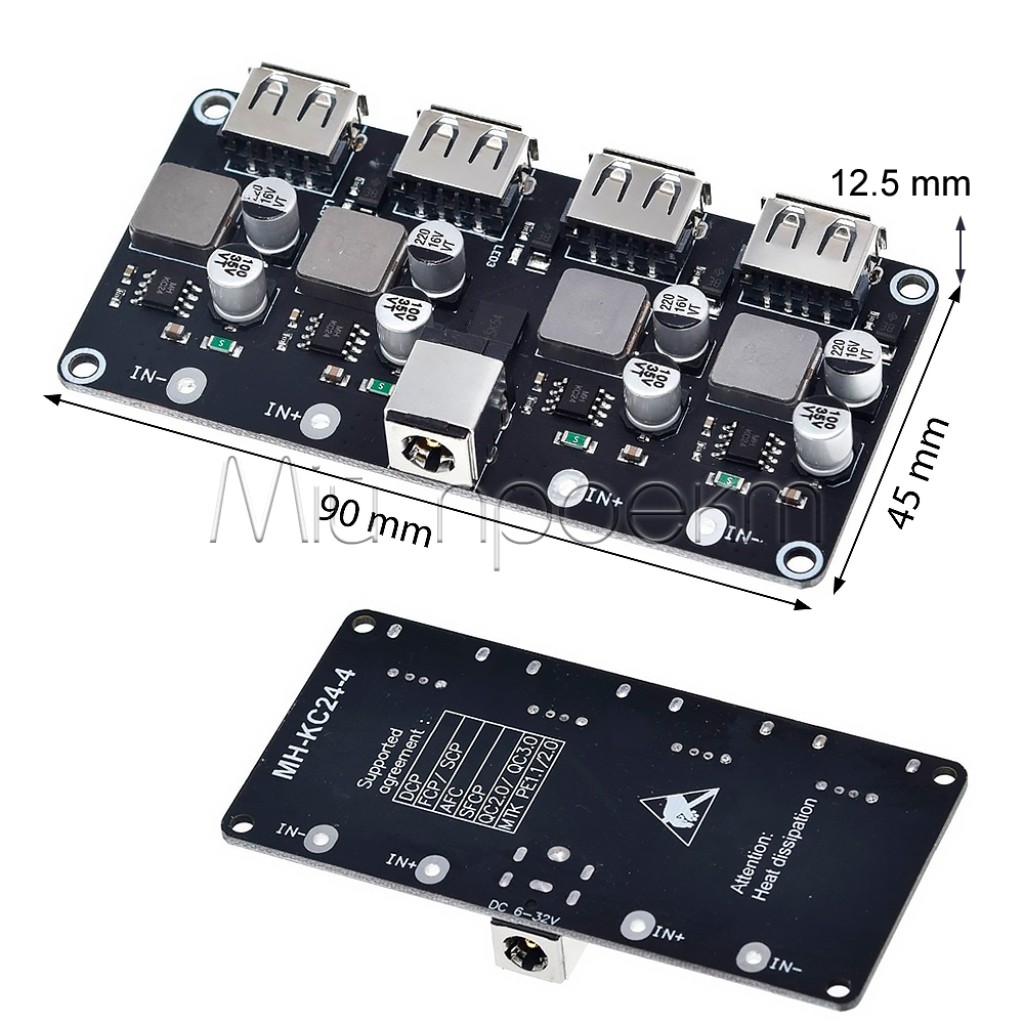

    • 90 х 45 х 12,5 мм (четырехпортовый - 4 USB порта)
  • Протоколы быстрой зарядки:
    • QC2.0 / QC3.0 (Qualcomm Quick Charge)
    • DCP (Dedicated Charging Port)
    • FCP / SCP (Huawei Fast Charge Protocol / SuperCharge)
    • AFC (Samsung Adaptive Fast Charging)
    • SFCP (Spreadtrum Fast Charge Protocol)
    • MTK PE1.1 / 2.0 (MediaTek Pump Express)
  • Индикация: Синие светодиоды возле каждого USB-порта
  • Охлаждение: Пассивное, рекомендуется дополнительная установка радиаторов при высокой нагрузке
  • Особенности: Независимые схемы для каждого порта, позволяющие одновременно использовать быструю зарядку на всех портах
  • Совместимость: Поддержка большинства современных смартфонов, планшетов и других USB-устройств с функцией быстрой зарядки

📊 Сравнение моделей:

Характеристика MH-KC24-1 (1 порт) MH-KC24-2 (2 порта) MH-KC24-4 (4 порта)
Размеры 35 х 17 х 10 мм 40,5 х 50,5 х 12,5 мм 90 х 45 х 12,5 мм
Количество USB портов 1 2 4
Входное напряжение 6-32В 6-32В 6-32В
Быстрая зарядка на всех портах Да Да Да
Компактность Ультракомпактный Компактный Стандартный
Оптимально для проектов Миниатюрные устройства Средние проекты Мощные зарядные станции

⚠️ Важные аспекты использования:

  • Теплоотвод – при значительном понижении напряжения (например, с 24В до 5В USB) или длительной работе под нагрузкой компоненты модуля, особенно катушки индуктивности, могут нагреваться. Рекомендуется установка небольших радиаторов на эти элементы для лучшего рассеивания тепла и продления срока службы модуля.
  • Питание от нестабильных источников – при использовании модуля с солнечными панелями или другими источниками с нестабильным напряжением рекомендуется добавление стабилизирующих элементов (регулятор заряда, конденсаторы) для избежания пиковых нагрузок на электронные компоненты модуля.
  • Электромагнитная совместимость – понижающие преобразователи генерируют некоторый уровень электромагнитных шумов, что может влиять на чувствительное оборудование. При интеграции модуля в прецизионные электронные проекты рекомендуется размещать его на расстоянии от сигнальных линий или использовать экранирование.
  • Подбор входного источника питания – для оптимальной эффективности рекомендуется выбирать источник питания с напряжением, которое не превышает необходимое более чем в 2-3 раза. Например, для зарядки USB-устройств (5В) оптимальным будет входное напряжение 10-15В, что обеспечит балансировку эффективности и тепловыделения.
  • Полярность подключения – всегда проверяйте правильность подключения полярности к входным клеммам (IN+ и IN-). Неправильное подключение может привести к повреждению модуля и подключенных устройств. При сомнениях используйте мультиметр для проверки полярности перед подключением.

Модуль USB зарядки MH-KC24 – это оптимальное решение для ваших DIY проектов, сочетающее широкий диапазон входного напряжения, поддержку всех современных протоколов быстрой зарядки и независимые схемы для каждого порта. Выберите подходящую версию (1, 2 или 4 порта) для вашего уникального проекта уже сегодня!

#БакКонвертер #БыстраяЗарядка #QC30 #DIYPowerbank #USBМодуль #Электроника

юсб, PD-QC

Характеристики
-Основные-
-Входное напряжение-
6 - 32 В
-Выходное напряжение-
5В (3,4А); 9В (2,5А); 12В (2А)
-Исходящая мощность-
24 Вт
-Рабочая частота-
220 кГц
-Тип разъема-
один два или четыре канала USB-AF
-Дополнительные-
-Эффективность-
до 95%
-Размеры-
35 х 17 х 10 мм (одинарный - 1 USB канал); 40,5 х 50,5 х 12,5мм (двойной - два USB канала) 90 х 45 х 12,5мм (четверной - чотири USB канала)
-Поддержка стандартов-
BC1.2, QC2.0, QC3.0, MTK PE1.1/PE2.0, Apple, samsung AFC, huawei FC
-Функции-
Выходное напряжение: по умолчанию 5 В. После того, как быстрая зарядка срабатывает, она автоматически регулируется между 3 и 12 В
Отзывы
Рейтинг товара
4.3
Отзывов: 8
5
6
4
0
3
1
2
0
1
1
Redeyed
20 августа 2024 (22:09)
При розряді батареї до 9,4в перестає працювати
+
Достоинства товара:

Ціна

–
Недостатки товара:

Нераціонально використовувати з батареями 3s

Сергій
29 июня 2024 (10:56)
Під'єднав до 13v, працює без нарікань
Владимир
25 июня 2024 (11:40)
Очень полезная вещь в хозяйстве. Подключил напрямую к солнечной панели. Полет нормальный. При нормальном освещении заряжаются два телефона без проблем. В общем, модуль рекомендую!
Спасибо сотрудникам за оперативность!
+
Достоинства товара:

Цена, качество, удобство.

–
Недостатки товара:

Пока не заметил.

Олексій
21 декабря 2022 (14:07)
Підключив спочатку на дві 18650 на 8,4 VDC, то не запрацював, а з трьох 18650 на 12,6 VDC працює і від 24V теж все ок, хоча заявлений діапазон вхідної напруги 6-32V. Мене влаштовує, бо планував підключати до батареї 12V, і швидку зарядку даний модуль підтримує, тому можу рекомендувати.
Ответ:
Дякуємо за зауваження. Внесемо зміни в опис
Михаил
17 декабря 2022 (16:45)
Не рекомендую...прислали бракованную микросхему, когда написал им об этом то запросили кучу видео и фото в разных ракурсах после чего сказали что б я отправлял ее на экспертизу за свой счет...учитывая стоимость микросхемы в 100грн был удивлен тем что ее неисправность повесили на меня...стоимость микросхемы дешевле услуг доставки на "экспертизу мастера" (которые оплатить должен я) по этому оставляю отзыв что б кто то другой не наступил на эти же грабли...
Ответ:
Чому Ви не розписали повністю ситуацію? Ми запросили відео. На ньому було видно сліди не професійної пайки (при пайці було задіто сусідній СМД компонент), саме ізза цього потрібен додатковий огляд спеціалістом. Якщо (заводський) брак - повернення коштів. Якщо Ваша пайка призвела до неробочого стану плати, звичайно тоді, це не гарантійний випадок.
А коли ми запросили додаткові фото (саме Вашої пайки), ви його "перепаяли на ходу" щоб не було добре видно того що Ви напаяли(з самого початку)
Щодо оплати доставки за рахунок клієнта, про це вказано в гарантійних умовах - https://myproject.com.ua/terms-ua.html

Руслан
16 декабря 2022 (21:19)
Товар, доставка- все супер. Дякую!
Ответ:
Дякуємо за теплі слова
Богдан
07 декабря 2022 (15:19)
Купував дві плати. Заряджають норм. По швидкості заряджання, як автомобільна зарядка в прикурювач за 350грн.
Роман
02 сентября 2022 (19:31)
Чудові модулі варті уваги на телефон видають швидку зарядку. Роботою задоволений. Єдиний мінус на спареній зарядці USB роз'єм не виходить за межі плати, можуть бути проблеми при вмонтуванні в корпус.
Ответ:
Дякуємо за зворотній зв'язок
Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.
віталій
13 мая (23:11)

схема підключення до акб

Ответ:
14 мая (09:35)
In+ до "+" АКБ, In- до "-" АКБ
Юрій
12 июня 2024 (23:11)

Чи можливо MH-KC24 використовувати як живлення WI FI роутера на 5В?

Ответ:
13 июня 2024 (09:19)
Для роутера якому потрІбно 5 вольт - так, можна
