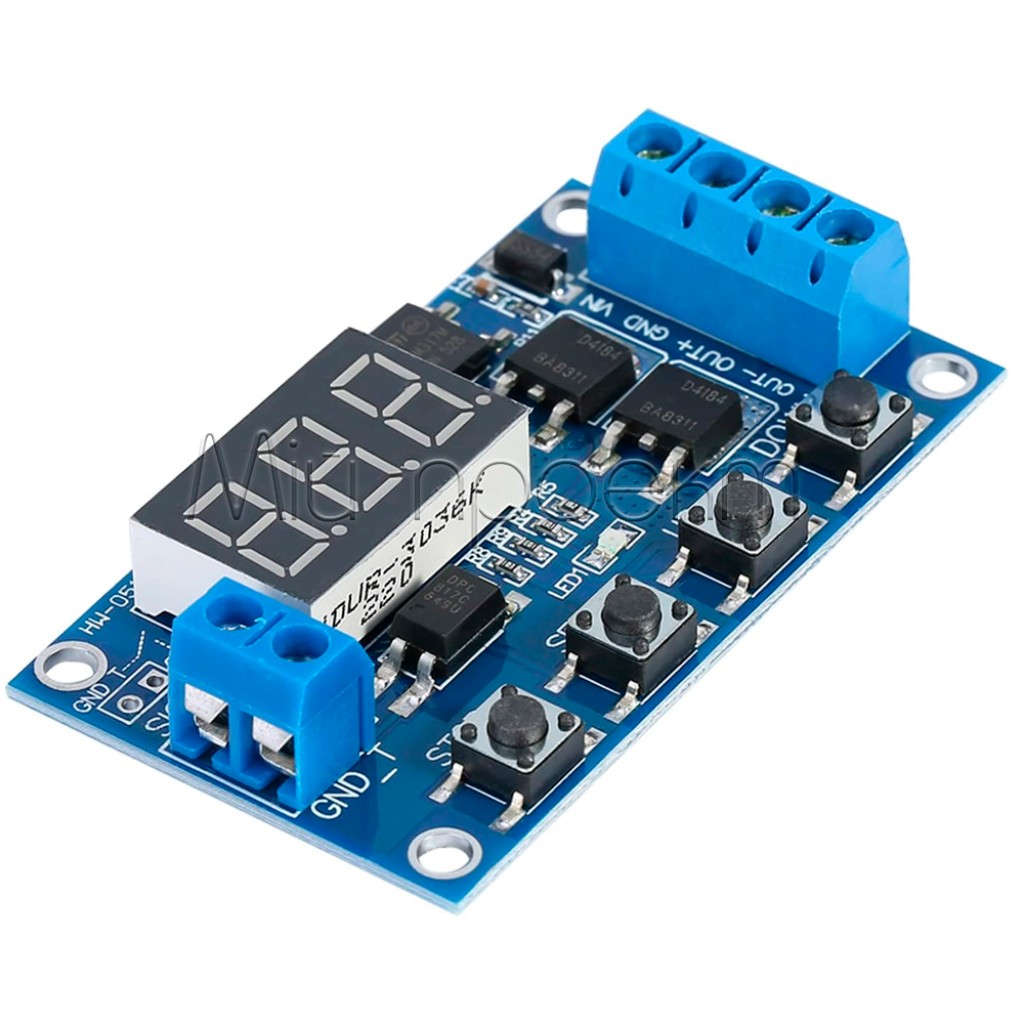

Кратко о XY-J02
XY-J02 — программируемый таймер для автоматического включения и выключения низковольтной нагрузки постоянного тока. Модуль поддерживает однократные задержки, запуск по управляющему сигналу и повторяющиеся циклы с отдельной настройкой времени работы и паузы.
Ключевые характеристики
- Тип выхода
- 2 параллельных MOSFET-транзистора, коммутация по GND
- Питание и напряжение нагрузки
- DC 5–36 В
- Управляющий сигнал
- DC 5–24 В, вход через оптопару
- Ток нагрузки
- до 15 А с учётом охлаждения, проводников и клемм
- Коммутируемая мощность
- до 400 Вт в пределах допустимых напряжения, тока и температуры
- Диапазоны времени
- 0,1–99,9 с; 1–999 с; 1–999 мин
- Количество циклов
- 1–999 или непрерывное повторение
- Управление
- SET, UP, DOWN, STOP; 3-разрядный LED-дисплей
- Потребление модуля
- 15 мА; до 50 мА в активном состоянии

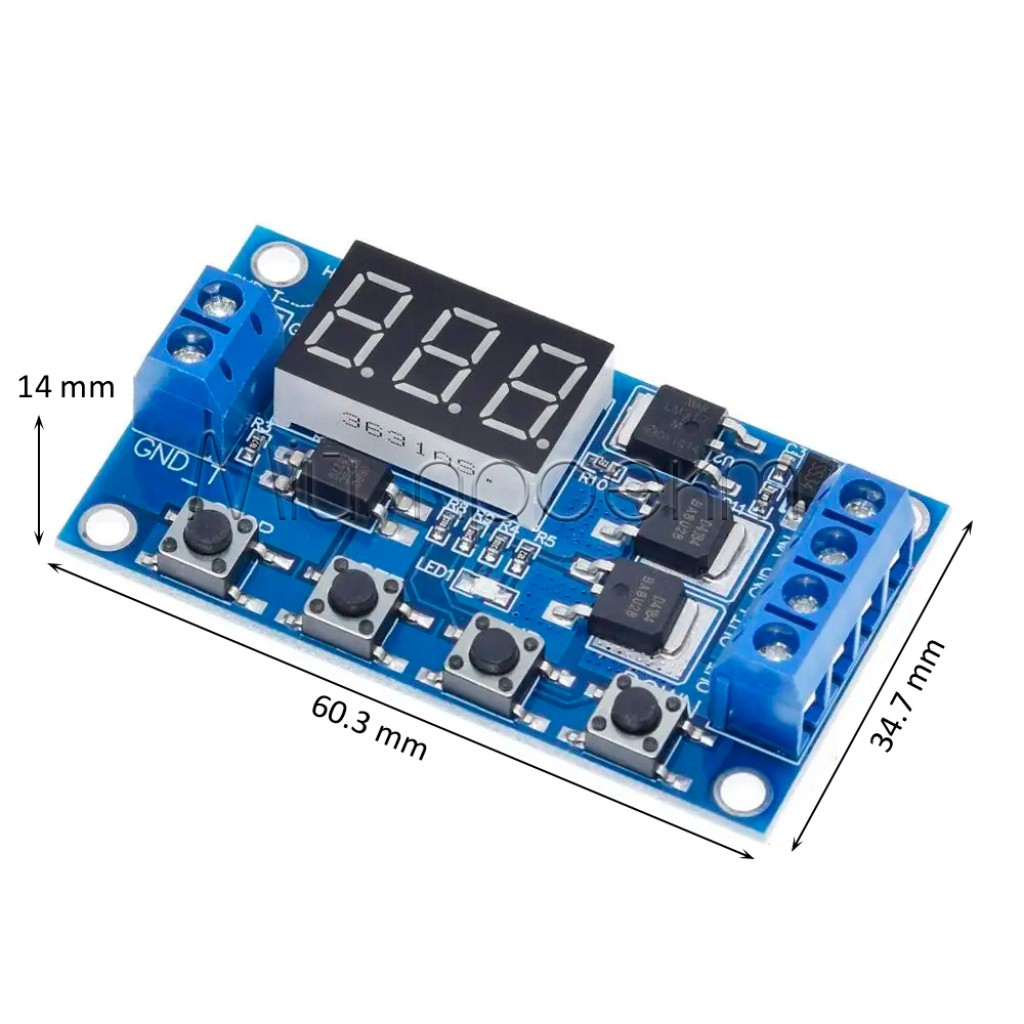

- Размеры
- 60,3 × 34,7 × 14 мм
- Рабочая температура
- −40…+85 °C
Подробное описание и особенности
Как работает силовой выход
XY-J02 размыкает и замыкает минусовую линию DC-нагрузки, тогда как плюс подводится к нагрузке непосредственно от источника. MOSFET-выход не является беспотенциальным контактом: напряжение нагрузки должно соответствовать источнику питания и оставаться в диапазоне 5–36 В DC.
Оптопара относится к управляющему входу. Для надёжного запуска подавайте на триггер 5–24 В DC; рассчитывать на работу непосредственно от логического уровня 3,3 В не следует.
Настройка времени и циклов
Параметр OP задаёт время включения, CL — паузу, а LOP — количество повторений. Положение десятичной точки определяет масштаб времени: десятые доли секунды, секунды или минуты. Для циклической работы можно выбрать от 1 до 999 повторений или непрерывный цикл.
Режимы работы
| Режим | Алгоритм | Запуск |
|---|---|---|
| P1.1 | Выход включается на время OP; повторный сигнал не изменяет отсчёт | Триггер |
| P1.2 | Выход включается на время OP; повторный сигнал запускает отсчёт сначала | Триггер |
| P1.3 | Выход включается на время OP; повторный сигнал досрочно выключает его | Триггер |
| P1.4 | Выход сразу включается на время OP | Подача питания |
| P2.1 | Пауза CL, затем включение на время OP | Триггер |
| P2.2 | Пауза CL, затем включение на время OP; повторный сигнал перезапускает последовательность | Триггер |
| P3.1 | Повторение OP и CL с заданным количеством циклов | Триггер |
| P3.2 | Автоматическое повторение OP и CL с заданным количеством циклов | Подача питания |
| P4 | Выход активен, пока присутствует сигнал; после исчезновения сигнала выключается через время OP | Уровень на триггере |
Подойдёт / не подойдёт
Подойдёт
- для DC-освещения с отложенным или автоматическим выключением;
- для периодического включения низковольтных вентиляторов и насосов в пределах электрических параметров;
- для запуска таймера по внешнему сигналу 5–24 В;
- для автономного цикла после подачи питания в режиме P3.2.
Не подойдёт
- для непосредственной коммутации 220 В AC;
- когда требуется гальванически изолированный сухой контакт;
- для нагрузки, которую нужно размыкать по плюсовой линии;
- в качестве замены контроллера заряда, BMS или защиты аккумулятора;
- для прямого запуска от GPIO 3,3 В без согласования уровня.
Примеры применения
Автовыключение DC-освещения
Режим P1.1 включает ленту или другой DC-светильник на заданное время после управляющего импульса.
Периодическая вентиляция
Режим P3.2 чередует время работы OP и паузу CL после подачи питания. Вентилятор должен работать от постоянного тока и укладываться в токовые пределы модуля.
Задержанный запуск нагрузки
Режим P2.1 выдерживает паузу CL после сигнала, а затем включает нагрузку на время OP.

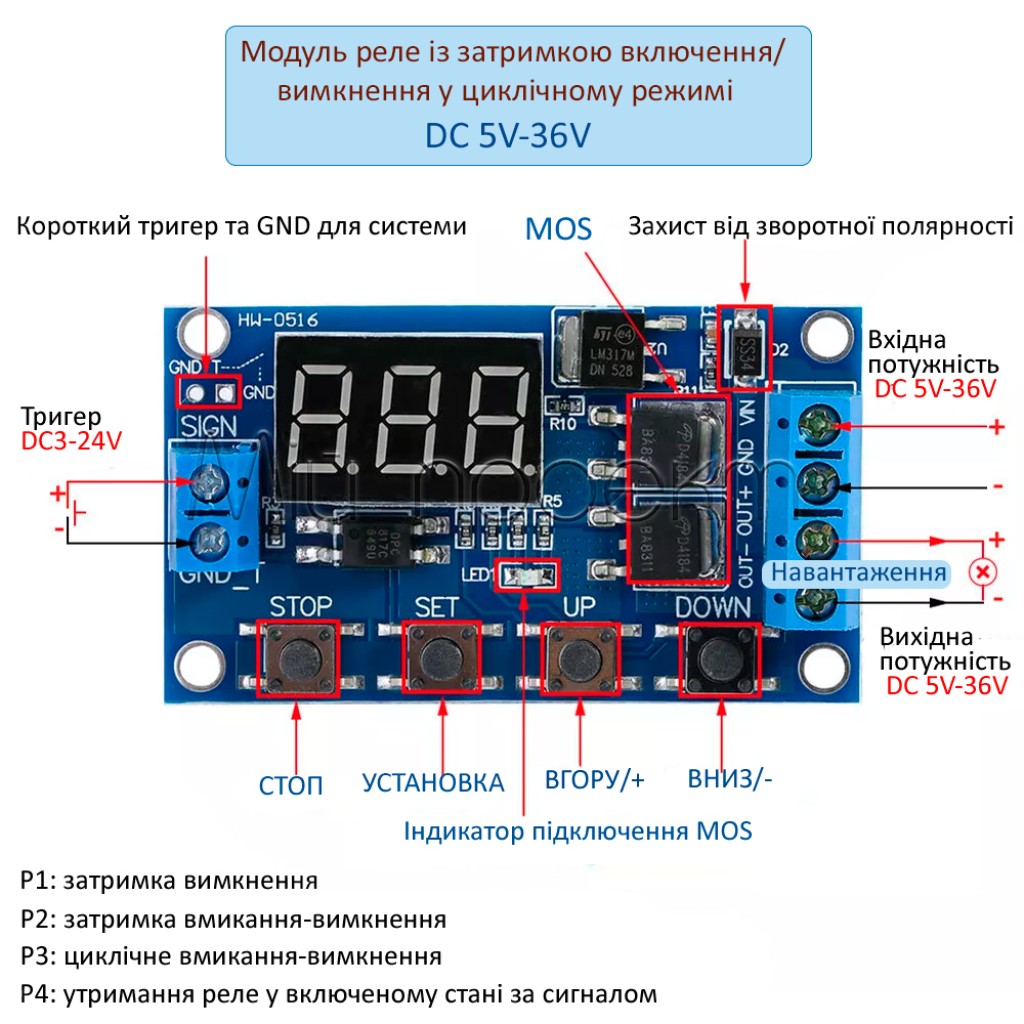

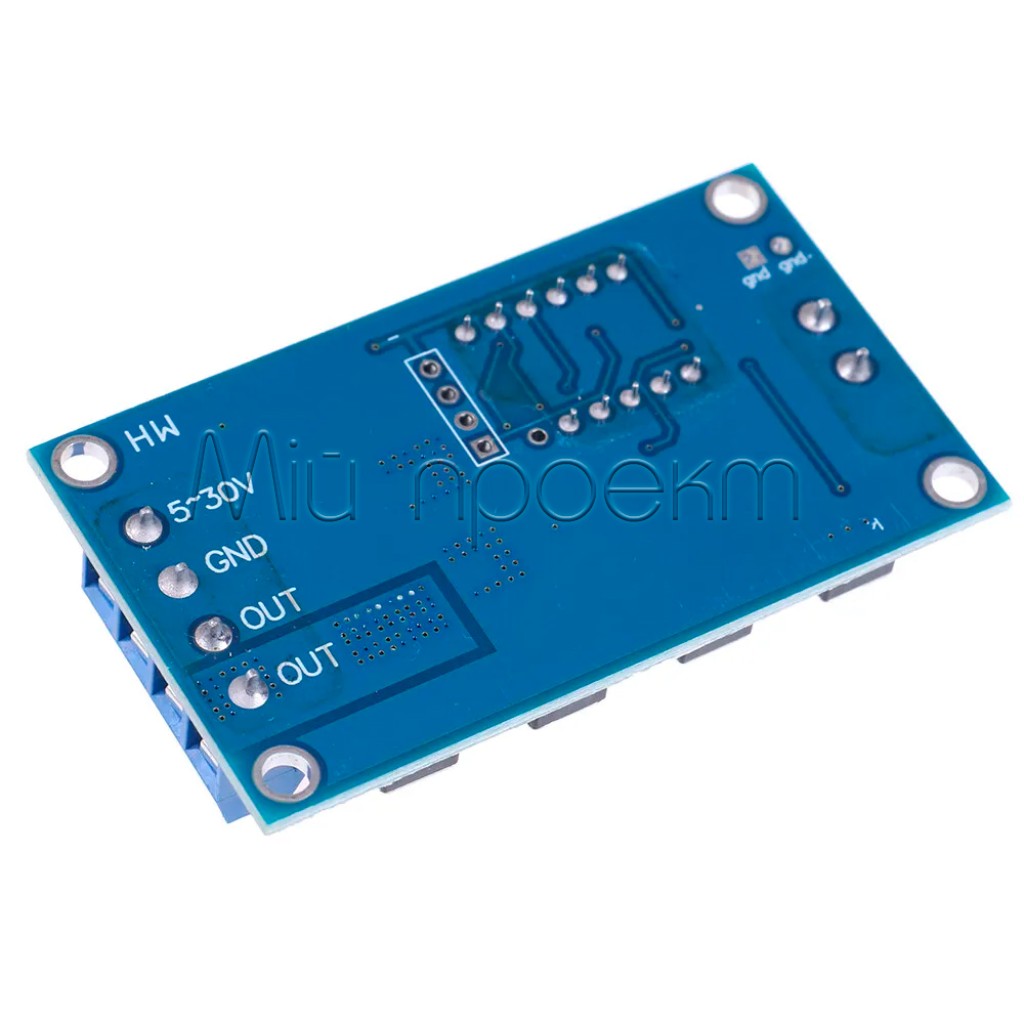

Подключение и настройка
Проверьте параметры
Источник и нагрузка должны работать от DC 5–36 В. Полный ток нагрузки, включая пусковой, должен оставаться в допустимых пределах.
Обесточьте схему
Подключайте питание и нагрузку без напряжения и соблюдайте обозначения полярности на плате.
Включите модуль в минусовую линию
Плюс источника подайте непосредственно на нагрузку, а минус нагрузки проведите через MOSFET-выход XY-J02.
Подключите триггер при необходимости
Для режимов с внешним запуском подайте на управляющий вход сигнал DC 5–24 В. Режимы P1.4 и P3.2 запускаются после подачи питания без триггера.
Выберите режим и время
Кнопкой SET перейдите к выбору режима и параметров OP, CL и LOP. Кнопками UP и DOWN измените значения, а STOP используйте для выбора масштаба времени.
Проверьте работу
Первый запуск выполните с запасом по току и проконтролируйте нагрев транзисторов, клемм и проводников.
Ограничения и безопасность
Только низковольтный постоянный ток
Не подключайте к силовому выходу сеть 220 В AC. Модуль не имеет механического реле с сухими контактами.
Ток требует запаса и охлаждения
Значение до 15 А является верхним пределом, а не универсальным режимом для любого монтажа. Допустимый длительный ток снижается при недостаточном охлаждении, тонких проводах, слабых клеммах или высокой температуре.
Не путайте изоляцию входа и выхода
Оптопара относится к триггерному входу; MOSFET-выход остаётся частью DC-цепи нагрузки и не выполняет функцию сухого контакта.
Соблюдайте полярность
Защита питания от переполюсовки не заменяет правильного подключения источника, триггера и нагрузки согласно маркировке платы.
FAQ
Можно ли коммутировать 220 В AC?
XY-J02 в этой модификации предназначен для DC 5–36 В. Для сетевой нагрузки требуется отдельное надлежащим образом рассчитанное коммутационное устройство.
Нужен ли внешний триггер?
Внешний сигнал требуется в триггерных режимах. P1.4 выполняет один интервал, а P3.2 запускает циклы сразу после подачи питания.
Сработает ли вход от GPIO 3,3 В?
Надёжную работу следует планировать для сигнала 5–24 В. Для GPIO 3,3 В используйте согласование уровня или отдельный драйвер.
Почему нагрузку нельзя подключить как к обычному реле?
Силовой выход XY-J02 коммутирует минусовую линию MOSFET-транзисторами и не имеет изолированной пары механических контактов.
Как выбрать допустимую нагрузку?
Не превышайте DC 36 В и 15 А, оставляйте запас по току и мощности, а при длительной работе контролируйте нагрев платы, клемм и проводов.
