Модуль аудиоусилителя PAM8610 2х10Вт класс D

Name: Модуль аудиоусилителя PAM8610 2х10Вт класс D
Brand: Мій Проект
SKU: 1353
Price: 115.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1353

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы1

Модуль аудиоусилителя PAM8610 2х10Вт класс D

Есть в наличии

Код товара: 1353

115.00 грн

Нашли дешевле?

-Входное напряжение-:DC 7.5 – 15 В (рекомендовано 12 В)

-Ток покоя-:20 Гц - 20 кГц

-Сопротивление-:8 Ом

-Исходящая мощность-:10 Вт

-Сигнал-шум соотношение-:86%; Гармонические искажения: <0.1%

-Эффективность-:≥ 90 %

-Размеры-:40 х 40 мм

-Модель-:PAM8610

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль аудиоусилителя PAM8610 2х10Вт класс D

Код товара: 1353

115.00 грн

Описание

🔌 Стерео усилитель мощности PAM8610 Класс D

Компактный двухканальный усилитель 2x10 Вт с высоким КПД > 90%

Общее описание

Стерео усилитель PAM8610 – высокоэффективный двухканальный модуль усилителя звука класса D с максимальной мощностью 2x10 Вт. Разработанный на базе передовой микросхемы PAM8610, этот модуль сочетает компактные размеры, низкое энергопотребление и впечатляющее качество звука. Благодаря чрезвычайно высокому КПД (более 90%) усилитель идеально подходит для создания портативных аудиоустройств с питанием от батарей или аккумуляторов. Модуль имеет все необходимые разъемы для быстрого подключения, встроенный регулятор громкости и эффективное охлаждение, что обеспечивает его надежную работу даже при длительном использовании. Отличное решение для DIY-проектов, аудиосистем, портативных колонок и умных устройств.

✅ Технические преимущества:

• Высокая энергоэффективность – усилитель класса D обеспечивает КПД более 90%, что позволяет значительно увеличить время работы от батарей и минимизировать нагрев при длительном использовании
• Сверхкомпактный размер – плата размером всего 40×40 мм позволяет интегрировать усилитель даже в самые маленькие проекты при сохранении мощности до 10 Вт на канал
• Минимальное энергопотребление – ток покоя всего 20 мА позволяет использовать усилитель в устройствах с длительным сроком работы от аккумуляторов
• Готовое решение – модуль содержит все необходимые разъемы для быстрого подключения: вход 3.5 мм, клеммы для динамиков, разъем питания, регулятор громкости и функции Mute и Shutdown
• Оптимальное охлаждение – несмотря на компактность, модуль оснащен радиатором, что обеспечивает стабильную работу даже при максимальной мощности благодаря высокоэффективной архитектуре класса D

🔧 Идеальное решение для:

Портативные Bluetooth колонки

Компьютерные колонки

DIY аудио проекты

Автомобильные аудиосистемы

Системы домашней автоматизации

Портативные гаджеты

Радиоаматорские проекты

Интеграция в умные устройства

💡 Широкие возможности применения:

Портативная акустика с питанием от аккумулятора – чрезвычайно высокий КПД позволяет создавать колонки с длительностью работы до 20-30 часов от одного заряда. Благодаря компактным размерам усилитель легко интегрируется в небольшие корпуса, а низкий нагрев не требует дополнительного охлаждения.
Активные компьютерные колонки – подключение к источнику звука через стандартный 3.5 мм разъем и наличие регулятора громкости упрощают создание компактных настольных колонок с качественным звуком. Мощности в 10 Вт на канал достаточно для озвучивания рабочего места или комнаты.
Автомобильные аудиосистемы – широкий диапазон входного напряжения от 7.5 до 15 В позволяет подключать усилитель непосредственно к бортовой сети автомобиля. Стабильная работа при вибрациях и компактные размеры делают его идеальным для автомобильных DIY-проектов.
Интеграция в проекты умного дома – благодаря низкому энергопотреблению и функциям Mute и Shutdown, усилитель можно легко интегрировать в системы умного дома для воспроизведения уведомлений, голосовых ассистентов или фоновой музыки без создания лишней нагрузки на систему питания.
Альтернатива модернизации старой техники – усилитель идеально подходит для обновления старых радиоприемников, кассетных плееров и другой ретро-техники, позволяя заменить устаревшие, малоэффективные усилители на современное решение с лучшим качеством звука и меньшим энергопотреблением.

📦 Детальные технические характеристики:

Тип усилителя: Класс D (цифровой)
Микросхема: PAM8610
Количество каналов: 2 (стерео)
Максимальная мощность: 10 Вт на канал (при напряжении 12 В)
Оптимальная мощность: 5-8 Вт на канал (с минимальными искажениями)
Коэффициент полезного действия (КПД): > 90%
Напряжение питания: 7.5-15 В постоянного тока
Ток покоя: 20 мА

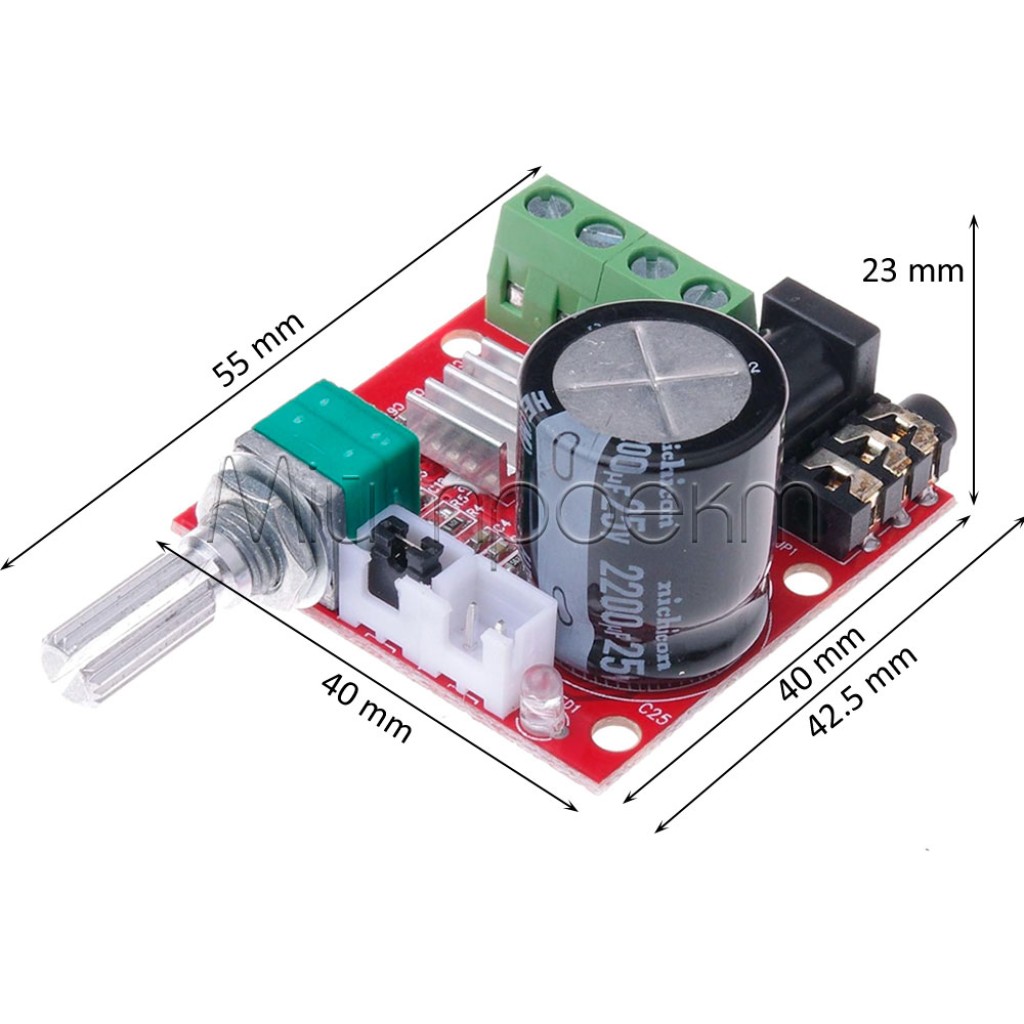

Размеры платы: 40×40 мм (без учета регулятора громкости)

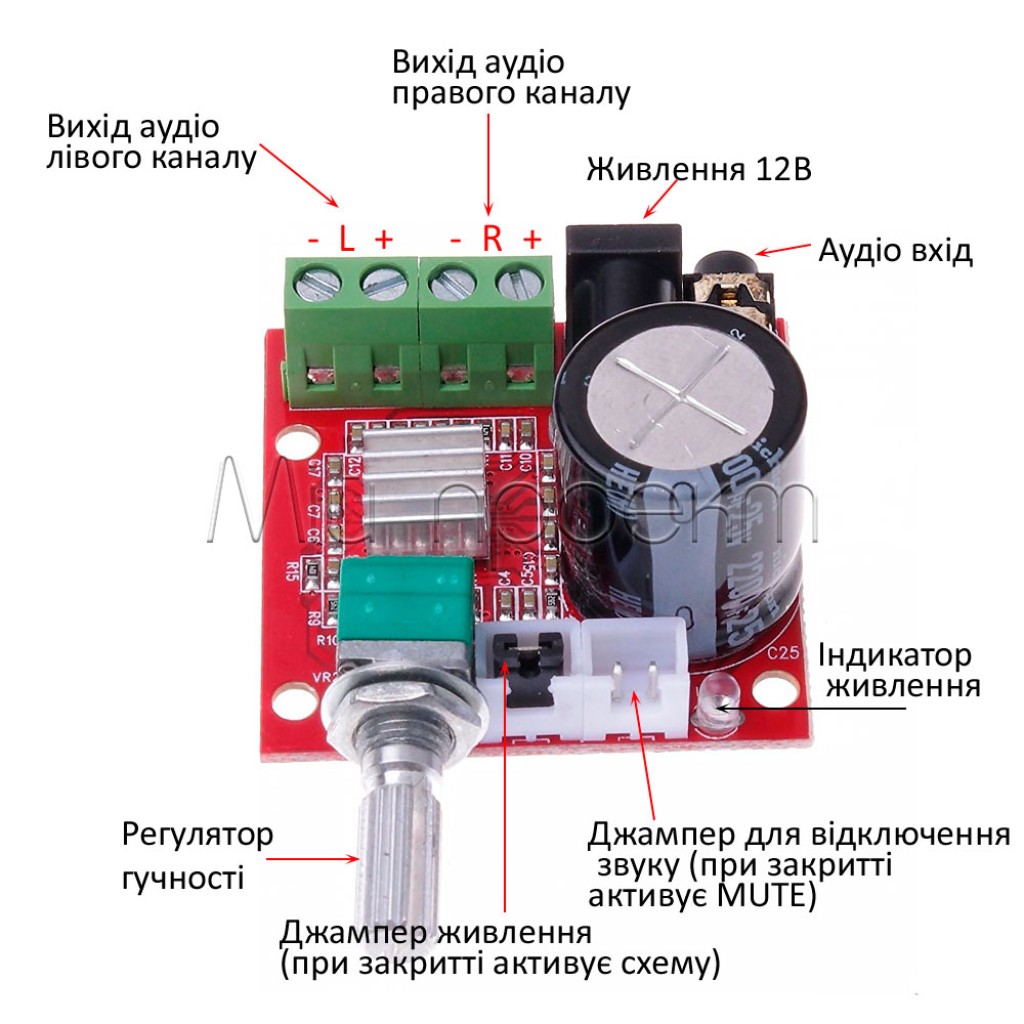

Интерфейсы и разъемы:
- Аудио вход: 3.5 мм стерео джек
- Аудио выход: Винтовые клеммы для подключения динамиков
- Питание: Гнездо для адаптера питания 5.5х2.5 мм
- Регулировка громкости: Встроенный потенциометр с ручкой
- Функция Shutdown: 2-пиновый разъем с джампером
- Функция Mute: 2-пиновый разъем
Фильтрация питания: Электролитический конденсатор 2200 мкФ, 35 В
Охлаждение: Встроенный алюминиевый радиатор
Индикация: Светодиодный индикатор питания
Рекомендуемая нагрузка: Динамики с сопротивлением 4-8 Ом
Полный комплект: Усилитель, полностью готовый к использованию

⚠️ Важные аспекты использования:

Оптимальное напряжение питания – для наилучшего сочетания мощности и качества звука рекомендуется использовать напряжение 12 В. При напряжении 12 В достигается максимальная мощность 10 Вт на канал, однако уровень искажений может достигать 10%.
Обеспечение качественного питания – для минимизации шумов и помех рекомендуется использовать стабилизированное источник питания с низким уровнем пульсаций. Фильтрующий конденсатор на плате частично помогает с этим, но качественный источник питания является приоритетным.
Выбор оптимальных динамиков – наилучшее качество звука достигается при использовании динамиков с сопротивлением 8 Ом и мощностью 10-15 Вт. Использование динамиков с сопротивлением 4 Ом возможно, но приведет к повышению нагрузки на усилитель и потенциально увеличит нагрев.
Функция приглушения (Mute) – для корректной работы функции Mute необходимо подключить соответствующий разъем к управляющему элементу (микроконтроллеру или выключателю). Это позволит мгновенно выключать звук без необходимости регулировки громкости или отключения питания.
Радиатор и охлаждение – хотя класс D обеспечивает высокую эффективность и низкий нагрев, при работе на максимальной мощности в течение длительного времени рекомендуется обеспечить дополнительную вентиляцию для предотвращения перегрева.

Компактный усилитель PAM8610 класса D – это идеальное решение для ваших DIY-аудиопроектов, сочетающее энергоэффективность, мощность и чистый звук. Создайте свою аудиосистему с профессиональными характеристиками уже сегодня!

#УсилительЗвука #PAM8610 #КлассD #DIYАудио #СтереоУсилитель #Электроника

Характеристики

-Основные-

-Входное напряжение-

DC 7.5 – 15 В (рекомендовано 12 В)

-Ток покоя-

20 Гц - 20 кГц

-Сопротивление-

8 Ом

-Исходящая мощность-

10 Вт

-Сигнал-шум соотношение-

86%; Гармонические искажения: <0.1%

-Дополнительные-

-Эффективность-

≥ 90 %

-Размеры-

40 х 40 мм

-Модель-

PAM8610

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Александр

21 мая (15:20)

Добрый день, будет работать модуль от аккумулятора 3.7В через дс-дс преобразователь на 12В?

Ответ:

21 мая (17:46)

якщо на виході буде 12В, 2А - звичайно буде працювати. Для цього потрібнен підвищуувач з запасом, а також акумулятор який може віддавати відповідну кількість струму
