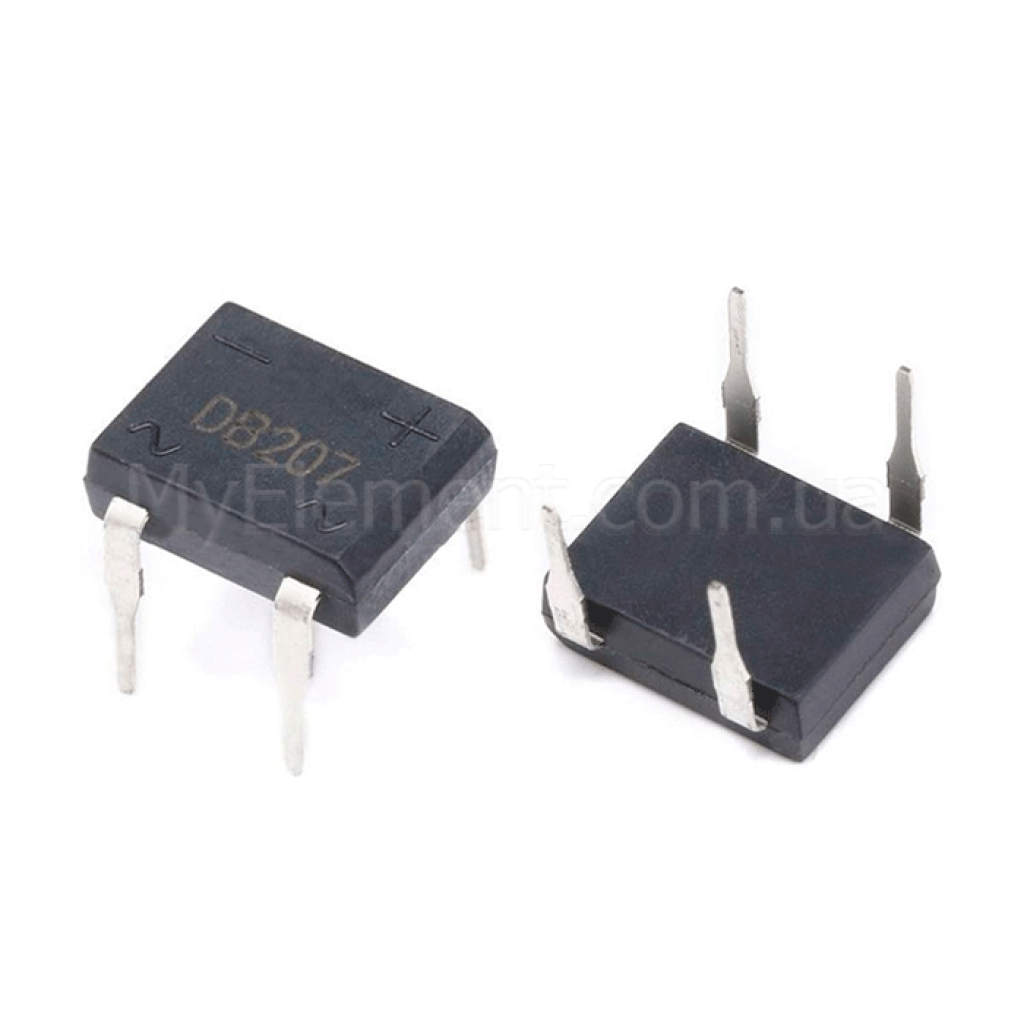

Диодный мост DB207 корпус DIP4 (2А 1000V)

Страна-производитель: Китай Код товара: 5524
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Диодный мост DB207 корпус DIP4 (2А 1000V)
Есть в наличии
Код товара: 5524
4.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:1000 V
Максимальный ток:2 А
Тип корпуса:DIP4
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Диодный мост DB207 корпус DIP4 (2А 1000V)
Код товара: 5524
4.00 грн
Описание

Диодный мост DB207 DIP4

Однофазный диодный мост на 2 А и 1000 В для сквозного монтажа на печатную плату, с высокой импульсной стойкостью и стекло-пассивированными переходами.

Основные преимущества

Высокая импульсная стойкость

Пиковый ток IFSM 60 А (8,3 мс полусинус) и до 120 А для квадратного импульса 1 мс обеспечивают надежный запуск нагрузок.

Низкое падение напряжения

Макс. VF 1,1 В на диод при IF = 1 А (TJ = 25°C) снижает теплопотери и повышает КПД.

Надежная конструкция

Стекло-пассивированные переходы и эпоксид UL94V-0 повышают долговечность и устойчивость к воздействиям среды.

Широкий температурный диапазон

Работа от −55°C до +150°C (TJ) для применений в разных условиях.

Ключевые характеристики

ТипОднофазный диодный мост (Single Phase Bridge Rectifier)
КорпусDIP4, сквозной монтаж
Средний выпрямленный ток IF(AV)2 А при TA = 40°C
Повторяющееся обратное напряжение VRRM1000 В
Действующее обратное напряжение VRMS700 В
Пиковый импульсный ток IFSM60 А (8,3 мс, полусинус, 60 Гц)
Пиковый ток (квадр. импульс 1 мс)120 А (неповторяющийся)
I²t15 А²·с (для 1 мс ≤ t ≤ 8,3 мс)
Падение напряжения VF (max)1,1 В при IF = 1 А, TJ = 25°C (на диод)
Обратный ток IR (max)10 мкА при VR, TJ = 25°C; 500 мкА при VR, TJ = 125°C (на диод)
Емкость перехода CJ (typ)18 пФ при VR = 4 В, f = 1 МГц, TJ = 25°C
Диапазон температур перехода TJ−55…+150 °C
Диапазон температур хранения Tstg−55…+150 °C
Тепловое сопротивление Rth(J–L)15 °C/Вт (монтаж на PCB 35×25×1,7 мм)
Тепловое сопротивление Rth(J–A)40 °C/Вт (монтаж на PCB 35×25×1,7 мм)

Детальные технические параметры

  • Серия DB201…DB207; для DB207: VRRM/VRWM/VR = 1000 В, VRMS = 700 В.
  • Электрические параметры указаны «на диод»: VF ≤ 1,1 В (IF = 1 А, TJ = 25°C); IR ≤ 10 мкА (25°C) / 500 мкА (125°C) при номинальном VR.
  • Графики: дерейтинг IF(AV) vs TA; IFSM vs количество циклов; типовые характеристики прямой/обратной ветвей и емкости.
  • Габариты корпуса (мм): A 8,05–8,51; B 6,20–6,50; C 7,60–8,90; D 6,01–7,60; E 2,60–3,30; G 0,41–0,56; H 5,00–5,20.
  • Материалы и соответствие: эпоксид UL94V‑0; бессвинцовое исполнение; без галогенов.
Примечание: параметры основаны на документации Micro Commercial Components для DB207. Источник: Micro Commercial Components Datasheet (PDF).

Основные области применения

  • Общее однофазное выпрямление AC→DC в бытовой и промышленной электронике.
  • Выпрямители на печатных платах со средним током до 2 А.
  • Питание маломощных узлов, зарядные и вспомогательные источники.

Совместимые обозначения и альтернативы

Для более низких номиналов напряжения в той же серии и корпусе DIP4: DB201 (50 В) … DB206 (800 В). Выбирайте индекс в зависимости от требуемой VRRM.

Вопросы-ответы (FAQ)

Каковы основные электрические рейтинги DB207?

VRRM = 1000 В (VRMS = 700 В); IF(AV) = 2 А при TA = 40°C; IFSM = 60 А (8,3 мс полусинус).

Каковы падение напряжения и ток утечки в рабочих условиях?

VF (max) = 1,1 В при IF = 1 А, TJ = 25°C (на диод); IR (max) = 10 мкА при 25°C и 500 мкА при 125°C (на диод, при номинальном VR).

Каковы тепловые параметры для монтажа на плате?

Rth(J–L) ≈ 15 °C/Вт и Rth(J–A) ≈ 40 °C/Вт при монтаже на PCB 35×25×1,7 мм.
