SW-520D Датчик вибрации наклона

Name: SW-520D Датчик вибрации наклона
Brand: Мій Проект
SKU: 1250
Price: 27.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1250

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

FAQ

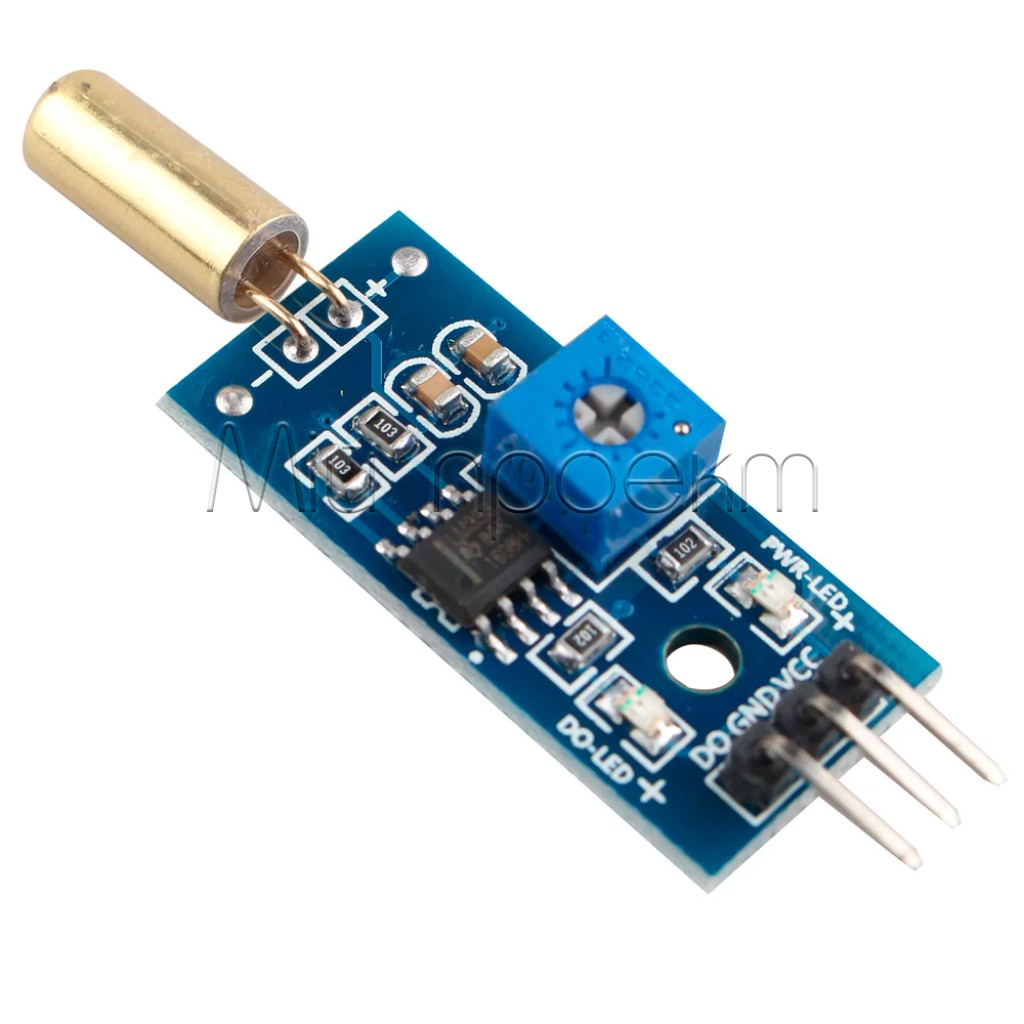

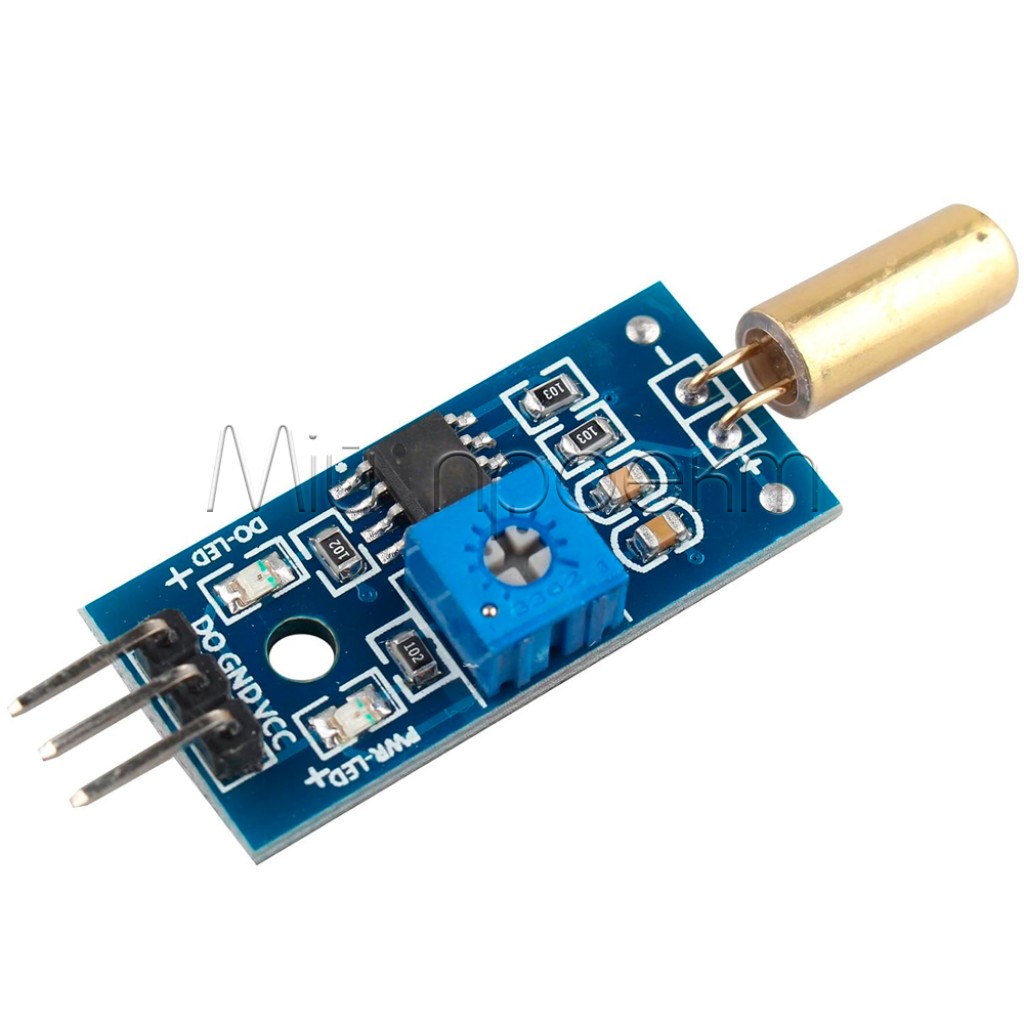

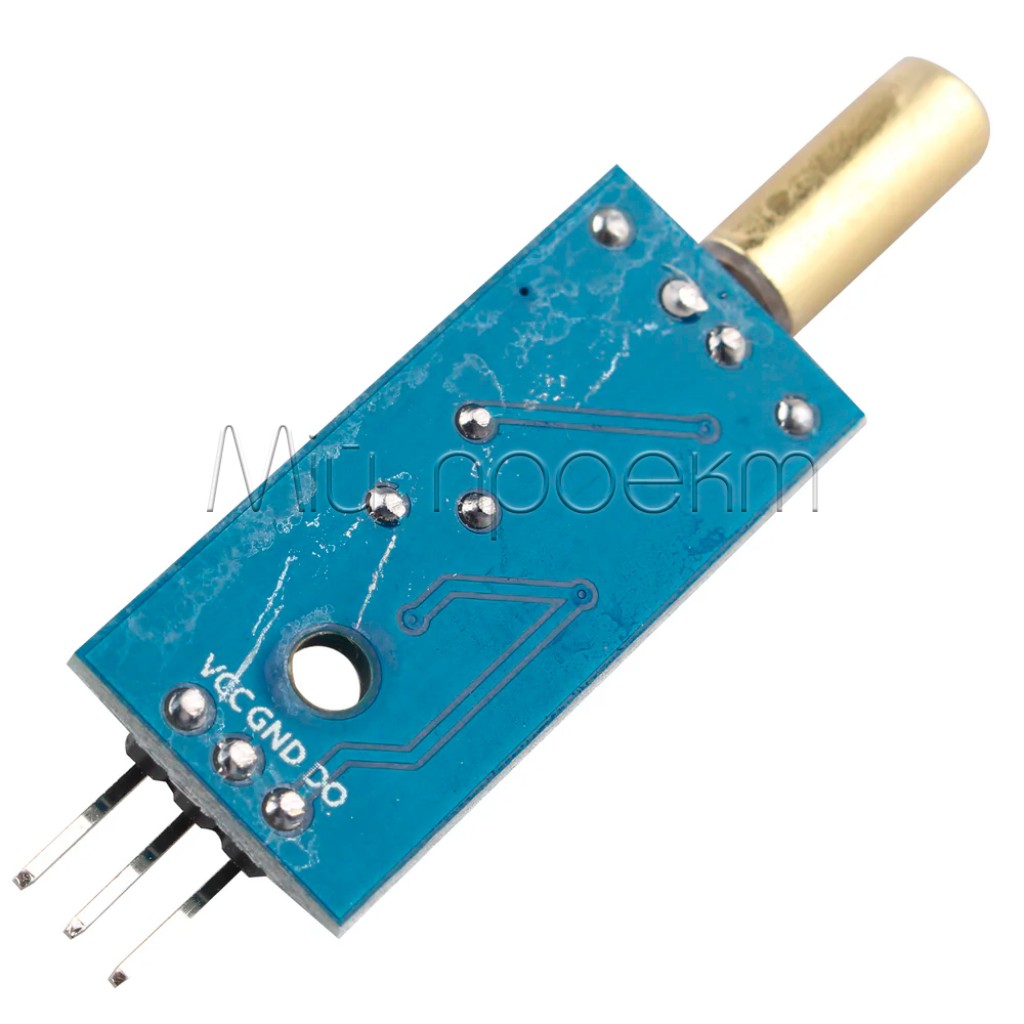

🔌 Модуль датчика наклона SW-520D

Высокочувствительный цифровой сенсор с компаратором LM393 для определения положения в пространстве

Общее описание

Модуль датчика наклона SW-520D – это компактное и высокоточное электронное устройство для определения положения и наклона объектов в пространстве. Модуль основан на специальном металлическом цилиндрическом сенсоре с металлическим шариком внутри, который при изменении положения замыкает или размыкает контакты. Благодаря микросхеме компаратора LM393, датчик преобразует механическое движение в четкий цифровой сигнал (LOW/HIGH), что делает его идеальным для использования с микроконтроллерами и другими цифровыми системами. С рабочим напряжением 3-5В, малыми размерами (3 x 1.6 см) и высокой чувствительностью, этот модуль станет незаменимым компонентом для широкого спектра проектов автоматизации, охранных систем и робототехники.

✅ Технические преимущества:

• Высокая надежность механизма – использование металлического шарика в цилиндрическом корпусе SW-520D обеспечивает мгновенное срабатывание (2 мс) и стабильную работу даже в сложных условиях эксплуатации
• Четкий цифровой выход – благодаря встроенному компаратору LM393, модуль выдает стабильный цифровой сигнал (0/1) без посторонних шумов, что значительно упрощает интеграцию с Arduino, ESP32, Raspberry Pi и другими контроллерами
• Светодиодная индикация – два встроенных LED-индикатора наглядно демонстрируют состояние питания и цифрового выхода, что облегчает настройку и мониторинг работы датчика
• Настройка чувствительности – встроенный потенциометр позволяет точно настроить порог срабатывания датчика под конкретные условия использования и угол наклона
• Компактные размеры – миниатюрная плата (3см x 1.6см) с монтажным отверстием позволяет установить датчик в ограниченном пространстве и надежно закрепить его в проекте

🔧 Идеальное решение для:

Охранные системы

Робототехника

Автомобильная электроника

DIY проекты Arduino

Стабилизаторы положения

Датчики движения и вибрации

Умный дом

Игрушки и развлечения

💡 Широкие возможности применения:

Охранные системы – используйте датчик для обнаружения несанкционированного перемещения ценных предметов, сейфов или дверей. При изменении положения объекта датчик мгновенно активирует тревожный сигнал через микроконтроллер и уведомляет о потенциальной опасности. Идеально для защиты музейных экспонатов и ценных предметов.
Робототехника и автоматика – модуль позволяет определять ориентацию робота в пространстве и корректировать его движение. Установка нескольких датчиков под разными углами создает простую систему стабилизации. Возможно использование с Arduino для создания самоуравновешивающихся роботов и динамических систем.
Умный дом – интегрируйте датчик с системой умного дома для контроля положения окон, дверей и других подвижных элементов. Подключение к ESP8266/ESP32 позволяет получать уведомления на смартфон о изменении положения объекта, а также автоматизировать соответствующие действия системы.
Аварийные датчики – используйте модуль для обнаружения аномальных наклонов конструкций, транспортных средств или оборудования. В сочетании с реле и звуковым сигнализатором датчик может мгновенно предупреждать о опасных ситуациях и предотвращать аварии.
Интерактивные игрушки и гаджеты – встраивайте модуль в игрушки для создания реакции на движение и положение. В сочетании с микроконтроллером и LED-индикацией или динамиком датчик позволяет создавать интерактивные развлекательные устройства с минимальными затратами и сложностью реализации.

📦 Детальные технические характеристики:

Модель сенсорного элемента: SW-520D (Roll Ball Type Tilt Switch)
Тип датчика: Цилиндрический металлический корпус с металлическим шариком внутри
Микросхема компаратора: LM393
Напряжение питания:
- Рекомендуемое: 3.3-5В
Максимальный ток: 20 мА
Время срабатывания: 2 мс
Тип выхода: Цифровой (DO - Digital Output)
Логические уровни выхода:
- LOW: В вертикальном положении (датчик сработал)
- HIGH: В наклонном положении (датчик не сработал)
Индикаторы:
- PWR LED: Индикатор питания (правый)
- Status LED: Индикатор состояния DO (левый, светится при LOW)
Сопротивление в открытом состоянии: >10 МОм
Сопротивление в замкнутом состоянии: <10 Ом
Нагрузочная способность: от 15 мА
Материал корпуса: Металл, PVC
Регулировка: Потенциометр для настройки чувствительности
Монтаж: Отверстие для винтового крепления
Размеры платы: 30 мм × 16 мм

⚠️ Важные аспекты использования:

Настройка чувствительности – для точного срабатывания датчика при определенном угле наклона используйте встроенный синий потенциометр. Вращайте его маленькой отверткой, проверяя срабатывание с помощью светодиодного индикатора Status LED. Это позволит достичь оптимальной работы в конкретных условиях.
Особенности монтажа – для корректной работы датчика важно правильно ориентировать его на объекте. Устанавливайте модуль в таком положении, чтобы в неактивированном состоянии он находился в вертикальном положении, а при наклоне срабатывал в соответствии с потребностями вашего проекта.
Подключение к микроконтроллерам – выход DO датчика можно подключать непосредственно к цифровым входам Arduino, ESP8266/ESP32 и других микроконтроллеров. При использовании с Raspberry Pi рекомендуется дополнительно ограничить ток резистором 1-10 кОм для защиты GPIO.
Защита от вибраций – при использовании в условиях с повышенной вибрацией рекомендуется программно реализовать фильтрацию сигнала, например, путем усреднения нескольких последовательных измерений или установки задержки после изменения состояния для избежания ложных срабатываний.
Расширение функционала – для создания полноценных систем рекомендуется комбинировать датчик наклона с другими модулями: зуммером/динамиком для звуковой сигнализации, реле для управления мощными устройствами, GSM/WiFi модулями для удаленного мониторинга и оповещения.

Модуль датчика наклона SW-520D – это надежное и экономичное решение для детектирования положения в пространстве. Благодаря простоте подключения, высокой чувствительности и стабильной работе, он станет незаменимым компонентом ваших электронных проектов.

#SW520D #ДатчикНаклона #TiltSensor #Arduino #ДатчикиДляРоботов #LM393

Характеристики

-Основные-

-Рабочее напряжение-

3.3 - 5 В

-Исходящий ток-

>15 мА

-Выходной сигнал-

цифровой

-Угол срабатывания-

Вертикальный 45, горизонтальный 10

-Дополнительные-

-Размеры-

30 х 16 мм

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

?Почему мой датчик наклона SW-520D не срабатывает надежно в моем проекте механических часов?

!Датчик SW-520D может не срабатывать надежно из-за: 1. Неправильного угла установки (требуется наклон минимум 10 градусов). 2. Эффекта "дребезга" (bounce), требующего дебансинга. 3. Низкого качества или старости датчика. 4. Нестабильного питания. Рекомендуется проверить угол монтажа, добавить дебансинг в коде или схеме и протестировать датчик мультиметром.
?Как правильно дебансить датчик SW-520D в проекте с Arduino?

!Для дебансинга SW-520D в Arduino используйте программный метод с задержкой (delay) на 50 мс после изменения состояния. Вот пример кода: cpp const int tiltPin = 2; void setup() { pinMode(tiltPin, INPUT); Serial.begin(9600); } void loop() { static int lastState = digitalRead(tiltPin); int currentState = digitalRead(tiltPin); if (currentState != lastState) { delay(50); currentState = digitalRead(tiltPin); if (currentState != lastState) { if (currentState == HIGH) { Serial.println("Обнаружен наклон"); } else { Serial.println("Нет наклона"); } lastState = currentState; } } }
?Можно ли настроить чувствительность датчика SW-520D для обнаружения различных углов наклона?

!Чувствительность датчика SW-520D фиксирована (срабатывает при наклоне более 10 градусов). Для настройки: 1. Измените угол монтажа датчика. 2. Используйте несколько датчиков под разными углами. 3. Для точного измерения углов рекомендуется заменить SW-520D на акселерометр.
?Как избежать ложных срабатываний от постоянной вибрации, например, на станке?

!Добавьте RC-фильтр низких частот в схему, чтобы «отсечь» постоянную вибрацию. Также можно использовать программный фильтр (например, задержку 50-100 мс в коде Arduino). Для критических систем — комбинируйте SW-520D с акселерометром.
?Влияет ли электромагнитное излучение от двигателя постоянного тока на работу датчика?

!Сам датчик нечувствителен к ЭМИ, но его аналоговый сигнал может искажаться. Используйте экранирование кабеля и добавьте конденсатор (0.1 мкФ) между выходом и землей. Для цифрового подключения — применяйте оптическую развязку (например, через оптрон).
?Как подключить SW-520D к ESP32 для IoT-системы? Он выдает слишком слабый сигнал.

!Датчик работает как обычный механический переключатель. Подключите его к цифровому входу ESP32 через подтягивающий резистор (10 кОм). Для аналогового использования (если нужен уровень наклона) — потребуется усилитель сигнала (операционный усилитель LM358).
