SW-1801P датчик вибрации

Страна-производитель: Китай Код товара: 1123
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
FAQ
Рекомендуем
SW-1801P датчик вибрации
SW-1801P датчик вибрации
SW-1801P датчик вибрации
SW-1801P датчик вибрации
SW-1801P датчик вибрации
SW-1801P датчик вибрации
Есть в наличии
Код товара: 1123
28.00 грн
Нашли дешевле?
🚚 Відправка щодня о 15 годині, окрім неділі
-Микросхема-:Компаратор LM393
-Рабочее напряжение-:3,3–5 В постоянного тока
-Исходящий ток-:15 мА
-Выходной сигнал-:DO: цифровой; HIGH в покое, кратковременный LOW при вибрации; AO не работает, не подключать
-Размеры-:Печатная плата (PCB): 32 × 14 мм
-Диапазон рабочей температуры-:−10…+50 °C
-Тип датчика-:Пружинный датчик вибрации SW-1801P
-Контакты подключения-:VCC — плюс питания; GND — земля; DO — цифровой выход; AO — не подключать
-Монтажные отверстия-:Есть, для винтового крепления платы
-Индикация-:Светодиоды питания и срабатывания; зелёный индикатор светится при активном LOW
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Почта
Meest Почта
от 49 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
SW-1801P датчик вибрации
Код товара: 1123
28.00 грн
Описание

Коротко о SW-1801P

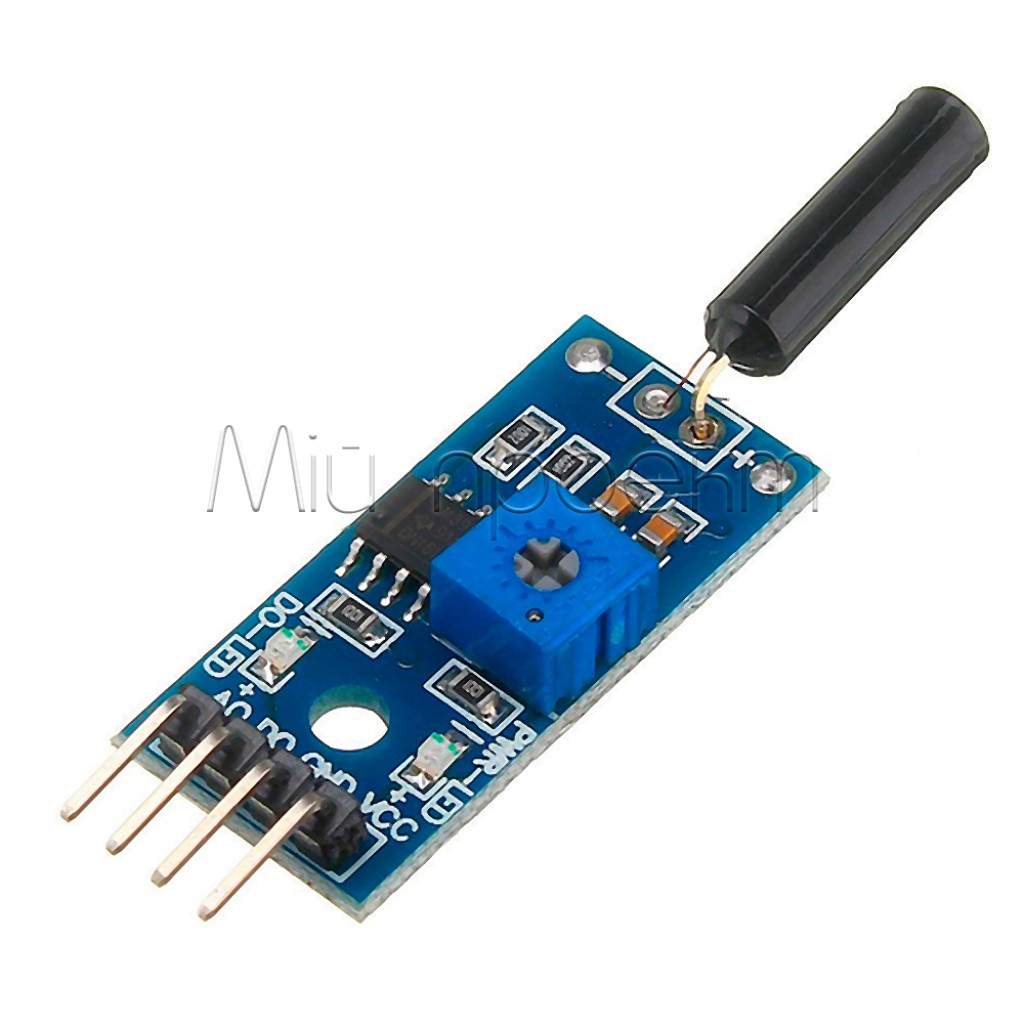

SW-1801P — модуль пружинного датчика вибрации с компаратором LM393 для обнаружения сотрясений в сигнализации, робототехнике и электронных конструкторах. Модуль питается от 3,3–5 В и передаёт событие через цифровой выход DO. Контакт AO не работает и не подключается.

Для обработки срабатывания нужен контроллер: при слабой вибрации импульс может быть слишком коротким для надёжного прямого управления реле.

Ключевые характеристики

Чувствительный элемент
Пружинный вибрационный переключатель
Компаратор
LM393
Питание
3,3–5 В постоянного тока
Цифровой выход DO
HIGH в покое; кратковременный LOW при вибрации
Контакты
VCC, GND, DO, AO; AO оставляют неподключённым
Настройка
Потенциометр порога срабатывания
Индикация
Светодиоды питания и срабатывания

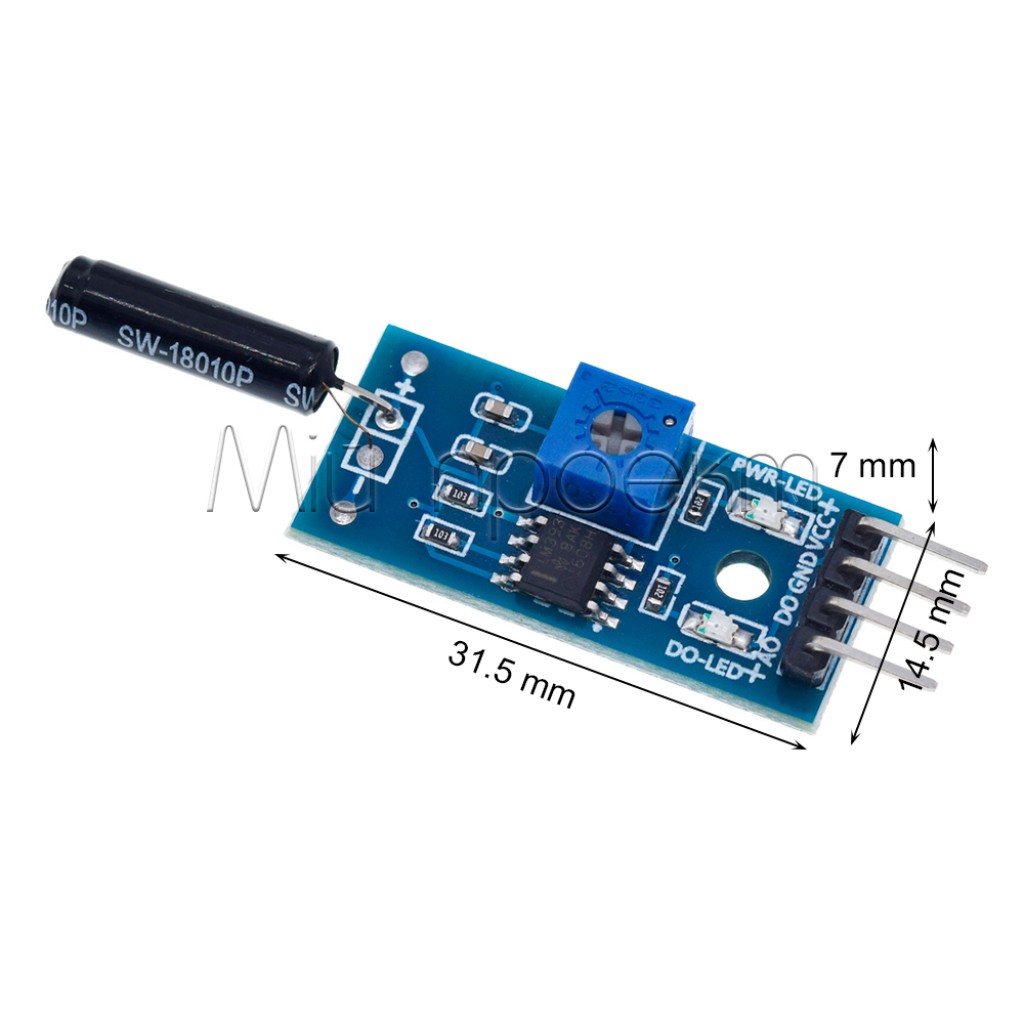

Размер печатной платы
32 × 14 мм
Монтаж
Крепёжные отверстия на плате
Рабочая температура
−10…+50 °C

Подробное описание и особенности

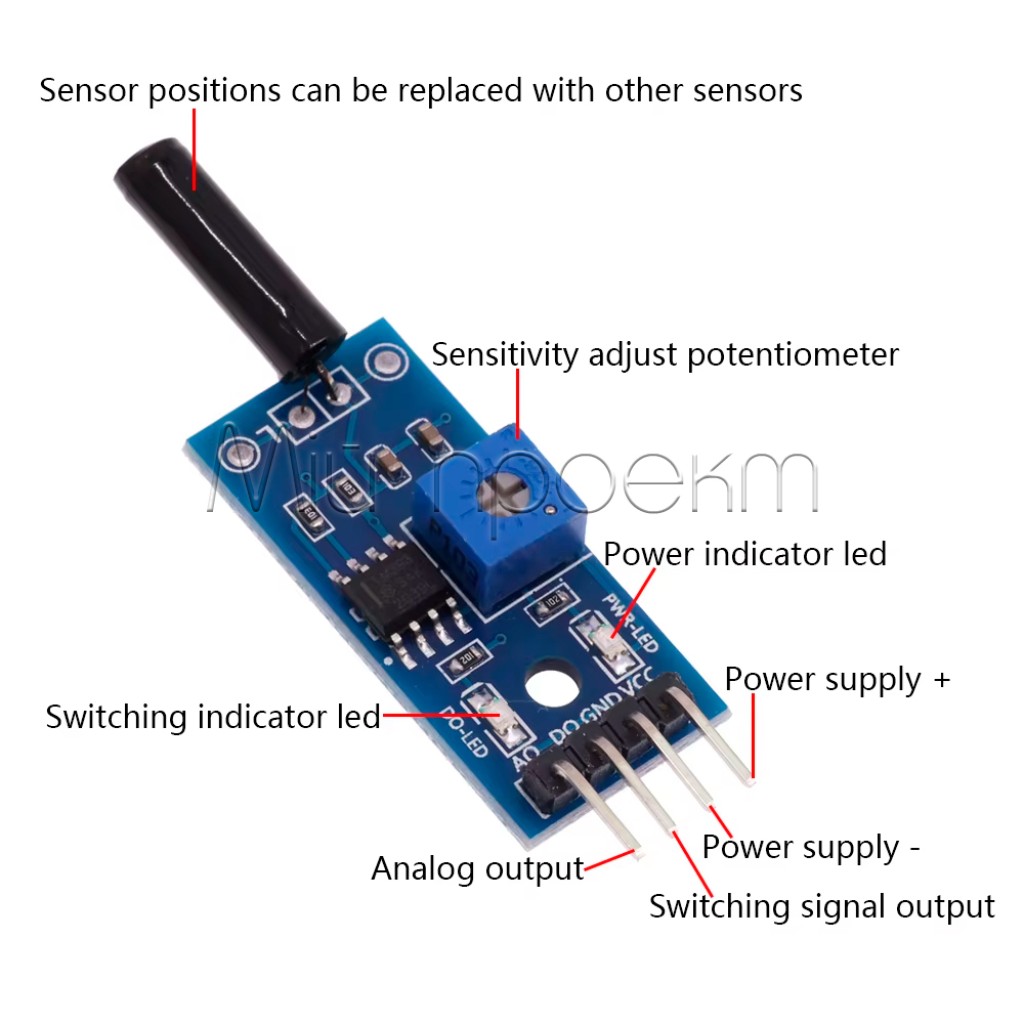

Пружинный переключатель разомкнут в покое и мгновенно замыкается при сотрясении. Компаратор формирует дискретный сигнал, который контроллер считывает как событие. Зелёный светодиод срабатывания светится во время активного низкого уровня и не светится в покое.

Цифровой выход сообщает об обнаруженной вибрации, но не передаёт числовое значение ускорения или силы удара. SW-1801P стоит выбирать для запуска действия по событию, а не для количественного анализа вибрации оборудования.

Потенциометр позволяет настроить порог срабатывания под конкретное крепление. Регулируйте порог на уже закреплённом модуле, проверяя реакцию на нужные сотрясения и нежелательные вибрации. Программа контроллера определяет дальнейшее действие и длительность оповещения независимо от короткого сигнала датчика.

Подойдёт / не подойдёт

Подойдёт

  • Для детектора сотрясений с микроконтроллером, который обрабатывает цифровой сигнал.
  • Для учебных макетов, интерактивных устройств и роботов с реакцией на вибрацию.
  • Для прототипа оповещения о механическом воздействии на предмет.

Не подойдёт

  • Для измерения ускорения и его направления: для этого рассмотрите трёхосевой акселерометр ADXL345 GY-291 с цифровыми данными через I²C или SPI.
  • Для надёжного прямого запуска реле от слабого сотрясения без обработки и удержания события.
  • Для определения устойчивого состояния «дверь открыта»: для такой задачи лучше подходит магнитный датчик открытия MC-38 с совместимым контактным входом контроллера.

Примеры применения

  • Оповещение о сотрясении корпуса: закрепите датчик на предмете, подайте питание в рабочем диапазоне и подключите DO к совместимому входу контроллера. Программа после срабатывания включает индикацию на нужное время; нагрузка подключается через соответствующий драйвер.
  • Учебный детектор удара: используйте Arduino-совместимую плату UNO R3 / ACELEX для считывания DO и отображения события в программе. Для работы с 5-вольтовой логикой питайте датчик от 5 В и соедините GND обеих плат.
  • Интерактивный робот: установите модуль на шасси и используйте событие сотрясения для изменения программного сценария. Проверьте реакцию отдельно на внешнее воздействие и собственную вибрацию двигателей.

Подключение и настройка

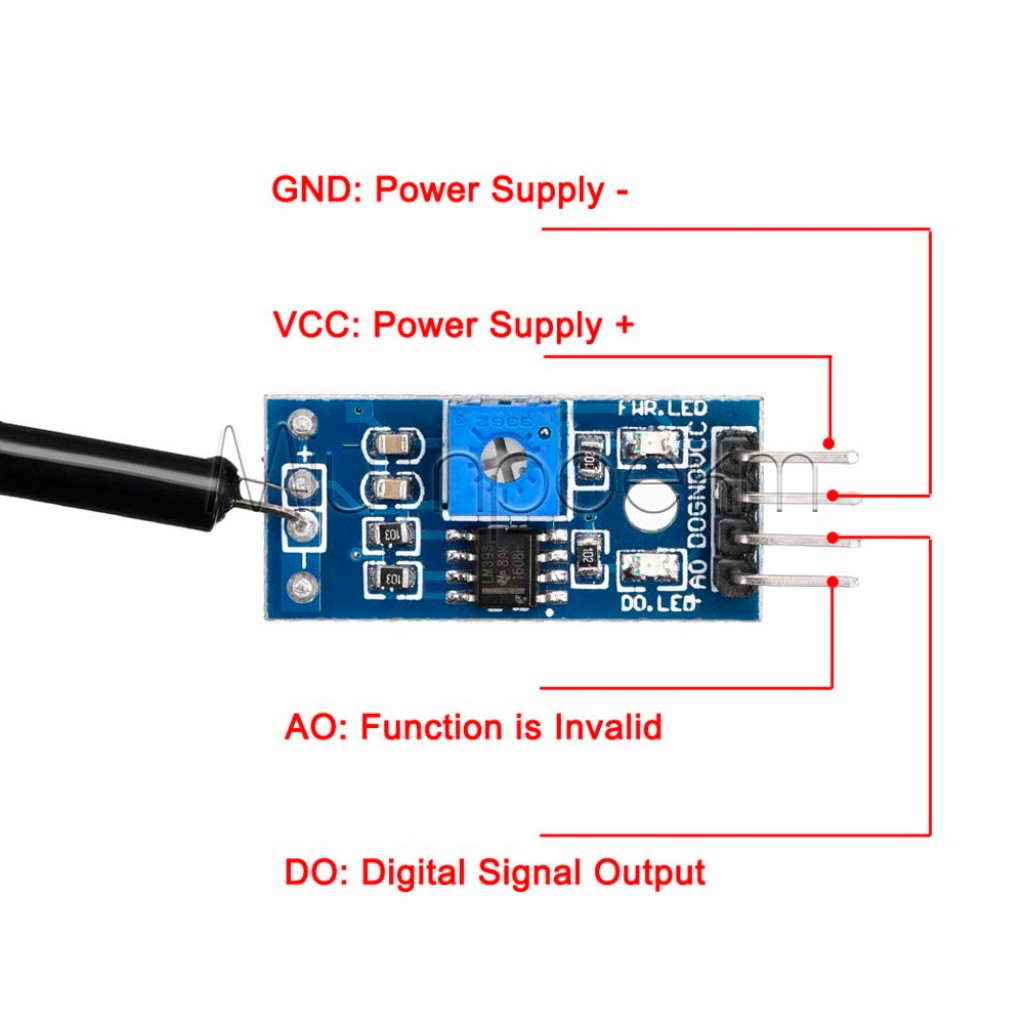

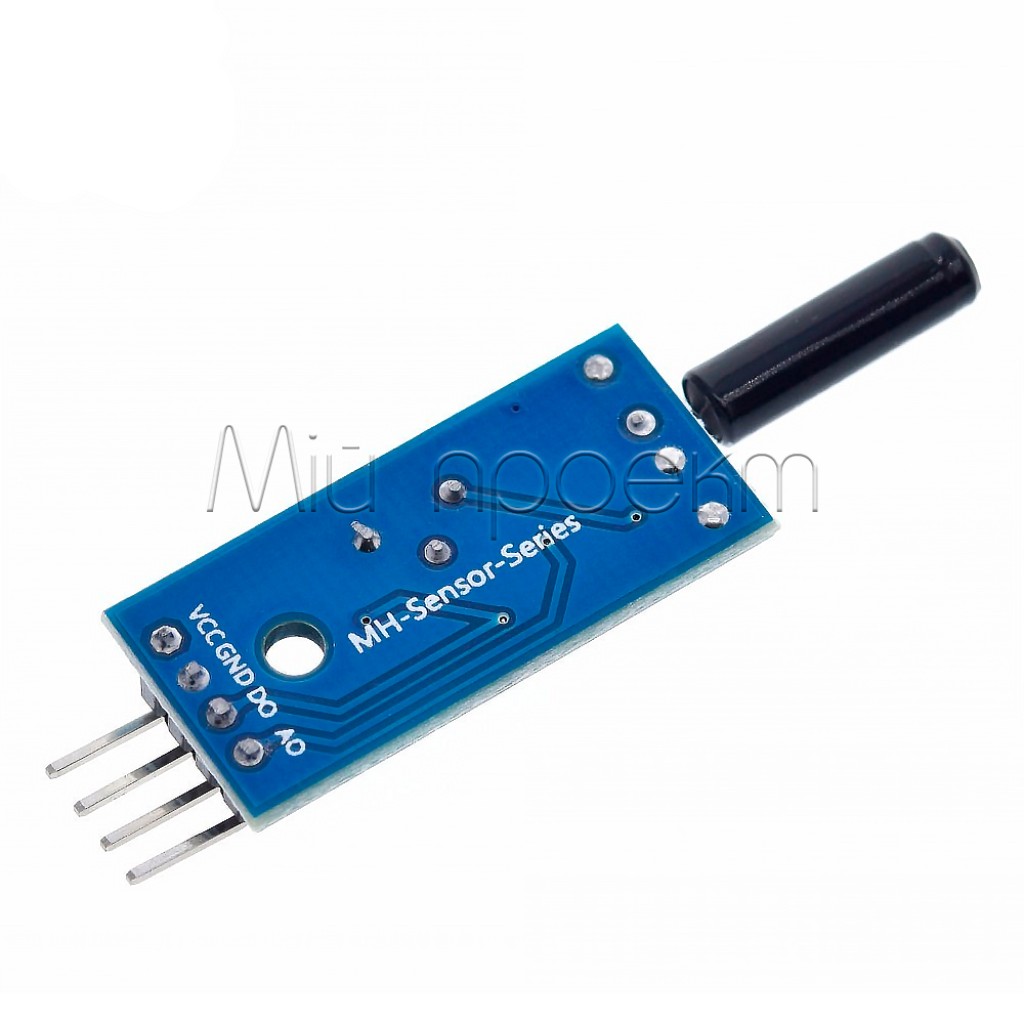

  1. Сверьте обозначения контактов

    Выполняйте монтаж без питания. Подключайтесь по маркировке VCC, GND и DO на плате, а не по предположению о порядке контактов. AO оставьте неподключённым.

  2. Подайте питание

    Соедините VCC со стабилизированным источником 3,3–5 В, GND — с общей землёй источника и контроллера. Перед подключением DO сверьте допустимые уровни входа контроллера с напряжением сигнала.

  3. Проверьте цифровое срабатывание

    Подключите DO к совместимому цифровому входу. В покое ожидайте HIGH, при встряхивании — короткий LOW. Проверяйте захват события программой, а не только видимое свечение индикатора.

  4. Настройте реакцию устройства

    Закрепите модуль через монтажные отверстия, подстройте потенциометр и проверьте работу на реальном объекте. Для оповещения или реле реализуйте удержание события в контроллере и отдельное управление нагрузкой.

Ограничения и безопасность

Согласуйте питание и логические уровни

Не превышайте 5 В на VCC и не путайте полярность. Допустимые 5 В питания датчика не означают, что любой GPIO выдержит его выходной сигнал. Для ESP и других контроллеров с логикой 3,3 В проверьте допустимые уровни входа; не подавайте на него несовместимое напряжение.

Короткий импульс не удерживает реле

Не рассчитывайте на надёжную работу прямого соединения DO с модулем реле при слабых вибрациях. Контроллер должен зафиксировать событие и сформировать управление нужной длительности для соответствующего силового драйвера.

Защитите плату и проверьте монтаж

Избегайте влаги, контакта платы с проводящими поверхностями и нежелательных механических вибраций. После окончательного крепления повторно проверьте срабатывание в условиях будущей работы.

FAQ

Можно ли измерять силу вибрации через AO?

SW-1801P не имеет рабочей функции AO для этого датчика. Оставьте контакт неподключённым; DO передаёт только дискретное событие, а не величину вибрации.

Какой уровень означает срабатывание?

Выход DO переходит в LOW во время вибрации и имеет HIGH в покое. Программу настраивайте на активный низкий сигнал.

Почему реле не реагирует на лёгкое сотрясение?

Импульс SW-1801P при слабой вибрации может быть слишком коротким для реле. Используйте контроллер, который зафиксирует событие и будет удерживать управляющий сигнал для драйвера нагрузки.

Комплектация

  • Модуль датчика вибрации SW-1801P.
Характеристики
-Основные-
-Рабочее напряжение-
3,3–5 В постоянного тока
-Исходящий ток-
15 мА
-Выходной сигнал-
DO: цифровой; HIGH в покое, кратковременный LOW при вибрации; AO не работает, не подключать
-Дополнительные-
-Микросхема-
Компаратор LM393
-Размеры-
Печатная плата (PCB): 32 × 14 мм
-Диапазон рабочей температуры-
−10…+50 °C
-Тип датчика-
Пружинный датчик вибрации SW-1801P
-Контакты подключения-
VCC — плюс питания; GND — земля; DO — цифровой выход; AO — не подключать
-Монтажные отверстия-
Есть, для винтового крепления платы
-Индикация-
Светодиоды питания и срабатывания; зелёный индикатор светится при активном LOW
-Регулировка чувствительности-
Потенциометром порога срабатывания
