Емкостный датчик влажности почвы

Код товара: 1412

48.00 грн

Описание

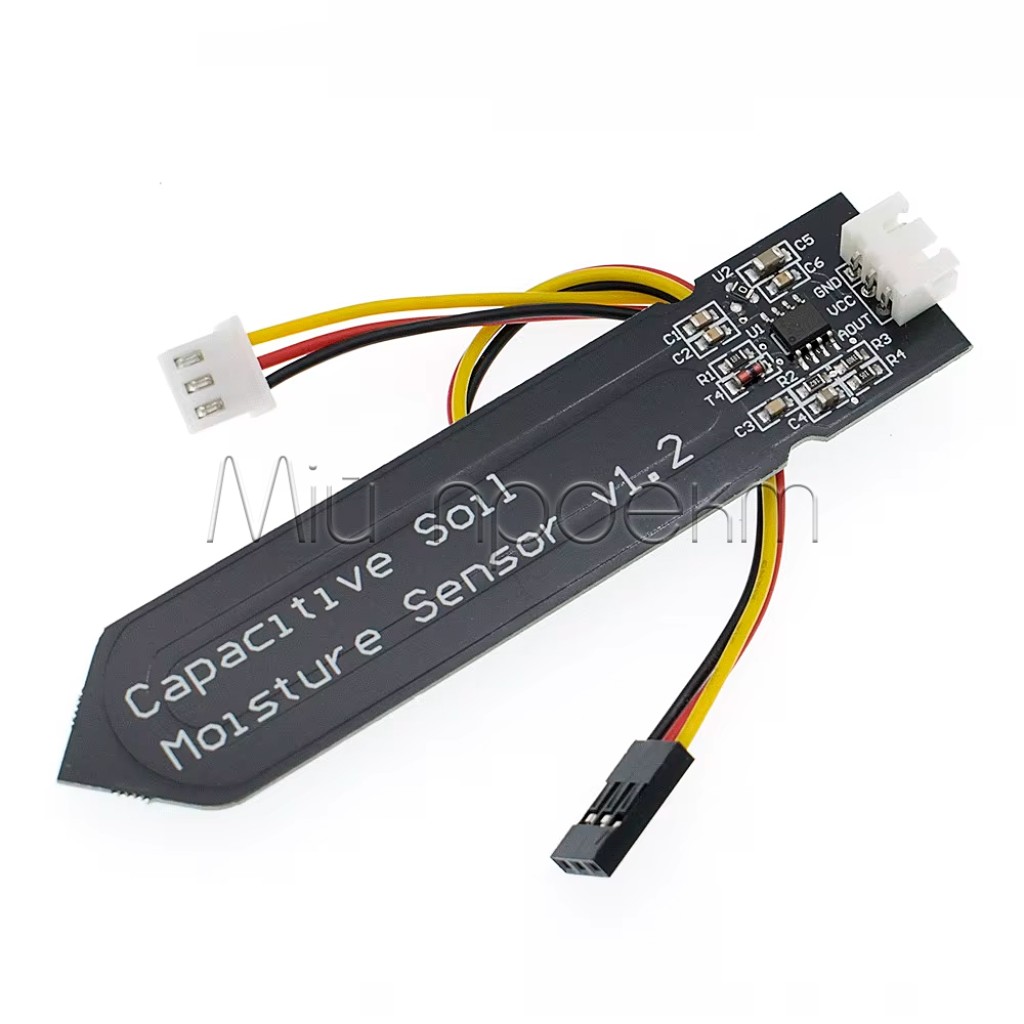

🌱 Емкостной датчик влажности почвы v1.2

Высокоточный аналоговый датчик для мониторинга влажности почвы

Общее описание

Емкостной датчик влажности почвы v1.2 – профессиональный модуль для точного измерения уровня влажности почвы методом емкостного зондирования. Датчик работает по принципу определения изменения диэлектрической проницаемости среды: вода в почве изменяет емкость между дорожками на плате, что преобразуется интегральной схемой TLC555CDR в стабильный аналоговый сигнал. Модуль оснащен стабилизатором напряжения XC6206P302 для обеспечения точности измерений и устойчивости к перепадам питания. Идеально подходит для систем умного полива, IoT-проектов с Arduino, ESP32 и других микроконтроллеров.

✅ Технические преимущества:

• Емкостной принцип измерения – отсутствие прямого контакта электродов с почвой предотвращает коррозию и обеспечивает долговечность датчика даже в агрессивных условиях
• Интегральная схема TLC555CDR – надежный таймер обеспечивает стабильную генерацию частоты в зависимости от емкости, гарантируя точность и повторяемость измерений
• Встроенный стабилизатор напряжения 3.0V – микросхема XC6206P302 обеспечивает стабильное питание независимо от колебаний входного напряжения от 3.3V до 5V
• Аналоговый выходной сигнал – прямое подключение к АЦП микроконтроллера без необходимости дополнительных преобразователей, что упрощает интеграцию в проекты
• Компактный форм-фактор – удобный 3-пиновый разъем и небольшие размеры платы позволяют легко интегрировать датчик в любые проекты автоматизации
• Широкий диапазон питания – работает от 3.3V до 5V, что обеспечивает совместимость с большинством популярных микроконтроллерных платформ

🔧 Идеальное решение для:

Системы автоматического полива

IoT-мониторинг растений

Умные теплицы

Сельскохозяйственные проекты

Домашние системы озеленения

Научные исследования почвы

Метеорологические станции

Гидропонные системы

💡 Широкие возможности применения:

Автоматизированные системы полива – датчик может быть интегрирован в умные системы полива для контроля оптимального уровня влажности почвы. Подключение к Arduino или ESP32 позволяет создать систему с автоматическим включением полива при снижении влажности ниже заданного порога. Возможна интеграция с мобильными приложениями для удаленного контроля через WiFi или Bluetooth.
IoT-мониторинг растений – в составе IoT-систем датчик обеспечивает постоянный мониторинг состояния почвы с передачей данных в облачные сервисы. Возможна реализация системы оповещений через Telegram-бот или email при критических изменениях влажности. Сбор данных за длительный период позволяет анализировать тренды и оптимизировать режимы полива для различных видов растений.
Профессиональные тепличные комплексы – в промышленных теплицах датчик используется для создания зон мониторинга с различными режимами влажности. Возможна установка нескольких датчиков на один контроллер через мультиплексор для контроля больших площадей. Интеграция с системами контроля климата обеспечивает комплексное управление микроклиматом.
Научные исследования – точность измерений делает датчик пригодным для научных экспериментов по изучению влияния влажности на рост растений. Возможна интеграция с системами сбора данных для создания детальных графиков изменений влажности. Стабильность показаний в течение длительного времени обеспечивает достоверность результатов исследований.
Образовательные проекты – простота подключения и настройки делает датчик идеальным для учебных проектов в школах и университетах. Студенты могут изучать принципы работы емкостных датчиков, программирование микроконтроллеров и создание систем автоматизации. Возможность визуализации данных через последовательный порт или LCD-дисплей добавляет интерактивности учебному процессу.

📦 Детальные технические характеристики:

Основная микросхема: TLC555CDR (CMOS таймер)
Стабилизатор напряжения: XC6206P302 (3.0В)
Защитный диод: 1N4148
Сопротивление pull-down резистора: 1 МОм (R1)
Сглаживающий конденсатор: 100 нФ (C1)
Напряжение питания: 3.3В - 5В DC
Потребление тока:
- В режиме ожидания: < 5 мА
- В режиме измерения: < 35 мА
Выходной сигнал: Аналоговый (0V - VCC)
Диапазон измерения: 0% - 100% влажности почвы
Точность измерения: ±3%
Время отклика: < 1 секунда
Рабочая температура: -10°C до +85°C

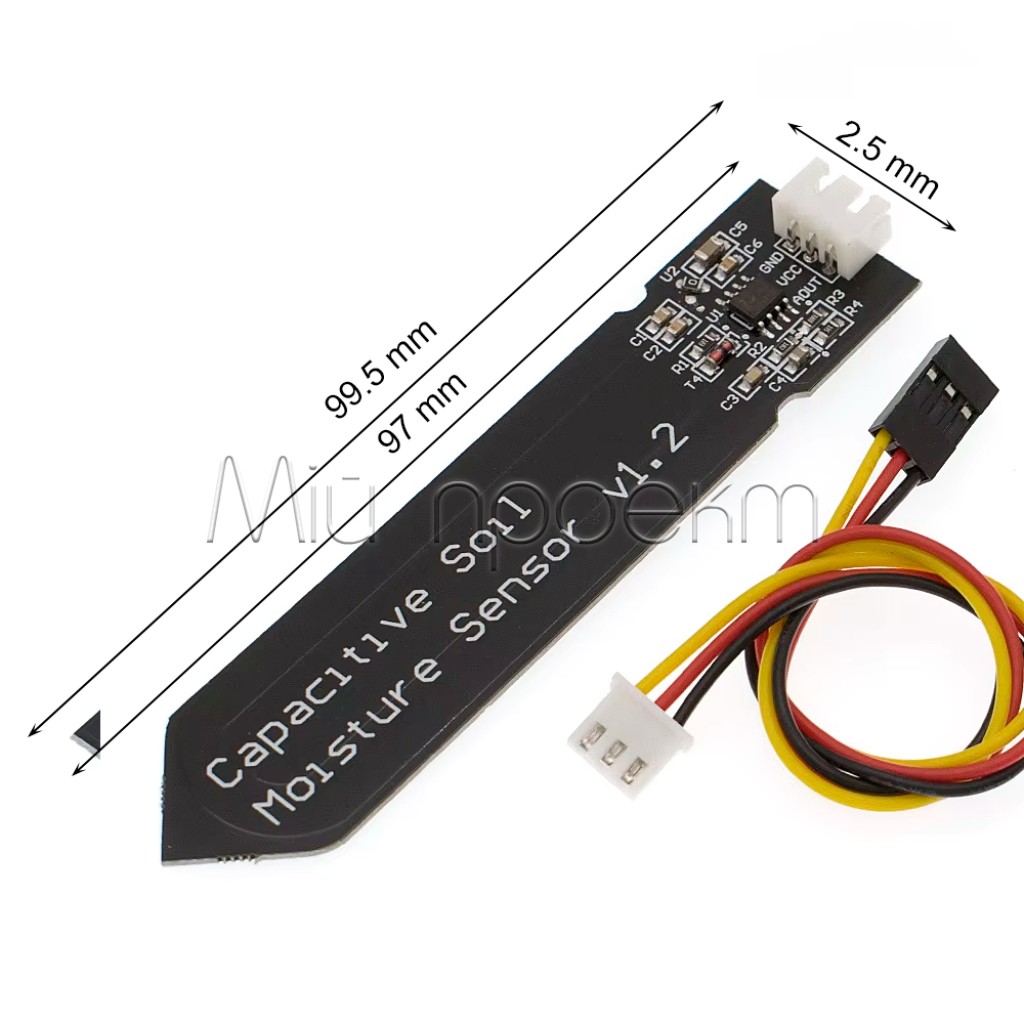

Размеры платы: 97 x 22,5 мм

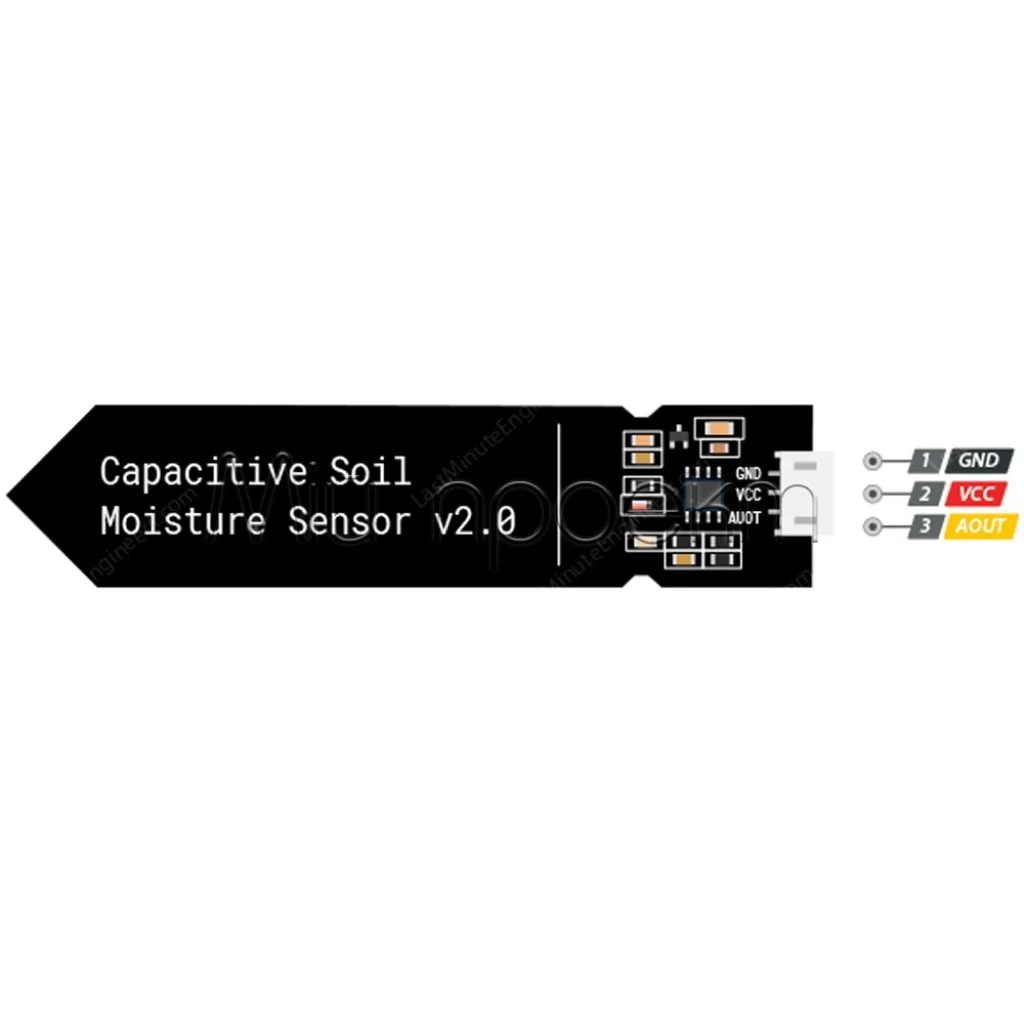

Разъем: 3-пиновый (GND, VCC, AOUT)
Материал платы: FR-4 с защитным покрытием

⚠️ Важные аспекты использования:

Калибровка датчика – для получения точных данных необходимо провести калибровку в сухой и влажной почве. Запишите значения ADC в полностью сухой почве (максимальное значение) и в насыщенной водой почве (минимальное значение). Используйте эти значения для создания линейной зависимости процента влажности от показаний ADC. Регулярно проверяйте калибровку, так как свойства почвы могут изменяться.
Возможная неисправность pull-down резистора – из-за производственных дефектов некоторые модули могут иметь разорванное соединение резистора R1 (1 МОм) с землей, что приводит к медленной реакции датчика. Симптом: датчик реагирует на изменение влажности очень медленно (10-30 секунд). Решение: подключить внешний резистор 1 МОм между выводами AOUT и GND. Это простой ремонт, не требующий пайки SMD-компонентов.
Правильное размещение в почве – для получения репрезентативных данных вставляйте датчик вертикально на глубину 2/3 длины чувствительной части. Избегайте контакта с корнями растений и твердыми включениями. Не размещайте датчик у стенок горшка, так как это может исказить показания. В теплицах устанавливайте датчики на разных глубинах для контроля профиля влажности.
Защита от коррозии – хотя емкостной принцип снижает риск коррозии, рекомендуется периодически очищать датчик от остатков почвы. Не погружайте разъем в воду. При длительном использовании в агрессивных условиях можно нанести тонкий слой защитного лака на чувствительную часть, но это может повлиять на чувствительность – проведите повторную калибровку.
Особенности работы с разными типами почвы – показания датчика зависят от типа почвы, содержания солей и органических веществ. Песчаная почва дает другие показания по сравнению с глинистой при одинаковой влажности. Для точных измерений калибруйте датчик для конкретного типа почвы. Высокое содержание солей может искажать показания – в таких условиях рекомендуется дополнительное тестирование.

Емкостной датчик влажности почвы v1.2 – это надежное решение для профессионального мониторинга влажности в любых проектах автоматизации. Высококачественные компоненты и продуманный дизайн обеспечивают точные и стабильные измерения в течение длительного времени. Инвестируйте в качественное оборудование для ваших проектов умного земледелия.
