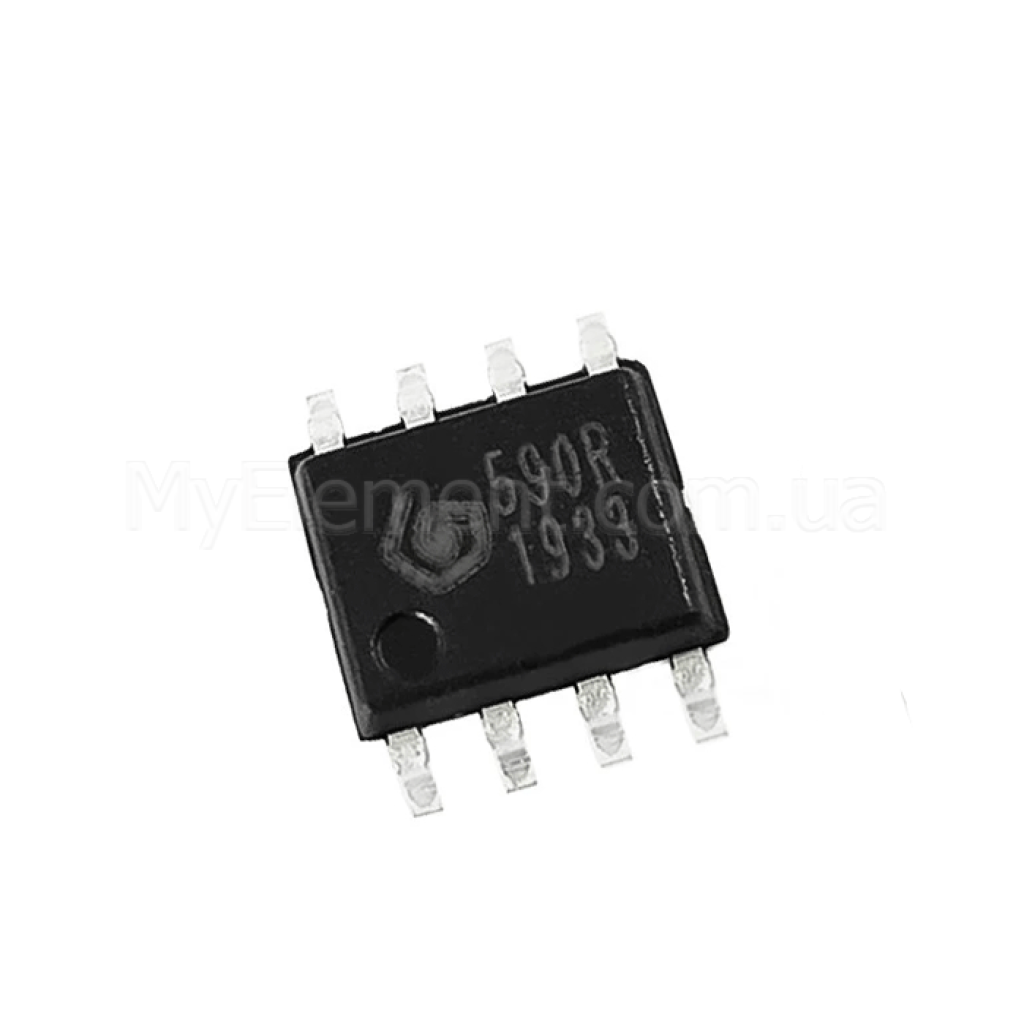

Микросхема SYN590R SMD корпус SOP8

Name: Микросхема SYN590R SMD корпус SOP8
Brand: Мій Проект
SKU: 5478
Price: 20.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5478

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5478

20.00 грн

Нашли дешевле?

Количество контактов:8

Способ монтажа:SMD

Тип корпуса:SOP-8

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Микросхема SYN590R SMD корпус SOP8

Код товара: 5478

20.00 грн

Описание

SYN590R SOP-8

ASK/OOK радиоприемник диапазона 300–450 МГц в корпусе SOP‑8 с высокой чувствительностью и низким потреблением тока.

Основные преимущества

Высокая чувствительность

Типичная чувствительность −110 дБм, что обеспечивает надежный прием на 315/433,92 МГц.

Низкое энергопотребление

Типично 3,5 мА (315 МГц) или 4,6 мА (433,92 МГц) при 5 В, 0,8 мкА в режиме выключения.

Минимальная обвязка

Встроенные цифровой AGC и IF‑фильтрация, не нужен внешний AGC‑конденсатор.

Широкий диапазон питания

Работает от 2,6 до 5,5 В, что упрощает интеграцию в существующие системы.

Ключевые характеристики

Тип:	ASK/OOK RF приемник
Диапазон частот:	300–450 МГц
Чувствительность:	−110 дБм (тип.)
Напряжение питания:	2,6–5,5 В
Ток потребления (тип.):	3,5 мА @ 315 МГц; 4,6 мА @ 433,92 МГц; 0,8 мкА (Shut Down)
Полоса пропускания IF:	500 кГц @ 315 МГц; 600 кГц @ 433,92 МГц
IF‑частота (тип.):	0,900 МГц @ 315 МГц; 1,239 МГц @ 433,92 МГц
Скорость данных:	до 5 кбит/с (BER=1E‑2)
Подавление зеркального канала:	20 дБ (тип.)
Корпус:	SOP‑8

Детальные технические параметры

Поддерживаемые модуляции: ASK/OOK.
Вход антенны требует согласующей сети для достижения максимальной чувствительности.
Вход управления SHUT: высокий уровень — режим выключения; низкий — рабочий режим.
Вывод CTH задает уровень среза детектора данных (внешний конденсатор).
Встроенный кварцевый генератор Colpitts; типичные частоты кварца: 13,52127 МГц (433,92 МГц) и 9,81563 МГц (315 МГц).
Рабочий температурный диапазон: −40…+85 °C.
Максимальная входная мощность RF: 10 дБм.
Выходные возможности DO: источник 330 мкА @ 0,8·VDD, сток 510 мкА @ 0,2·VDD; фронт/спад ~0,5/0,4 мкс (CL=15 пФ).

Примечание: параметры основаны на документации SYNOXO для SYN590RL. Источник: SYNOXO Datasheet (PDF).

Основные области применения

Системы дистанционного управления и RKE.
Охранные сигнализации и брелоки.
Радиоуправляемые игрушки.
Домашняя автоматизация и управление освещением.

Совместимые обозначения и альтернативы

SYN590RH (совместимый вариант серии в SOP‑8); SYN480R (предыдущее поколение SYNOXO в SOP‑8).

Вопросы-ответы (FAQ)

Это приемник или трансивер?

SYN590R — это именно приемник ASK/OOK; передача данных не поддерживается.

Каковы типичные частоты кварца для 315 и 433,92 МГц?

Для 315 МГц — около 9,81563 МГц; для 433,92 МГц — около 13,52127 МГц.

Нужен ли внешний AGC‑конденсатор?

Нет, цифровой AGC интегрирован в микросхему; внешний AGC‑конденсатор не нужен.
