Кратко об адаптере ESP-01/ESP-01S

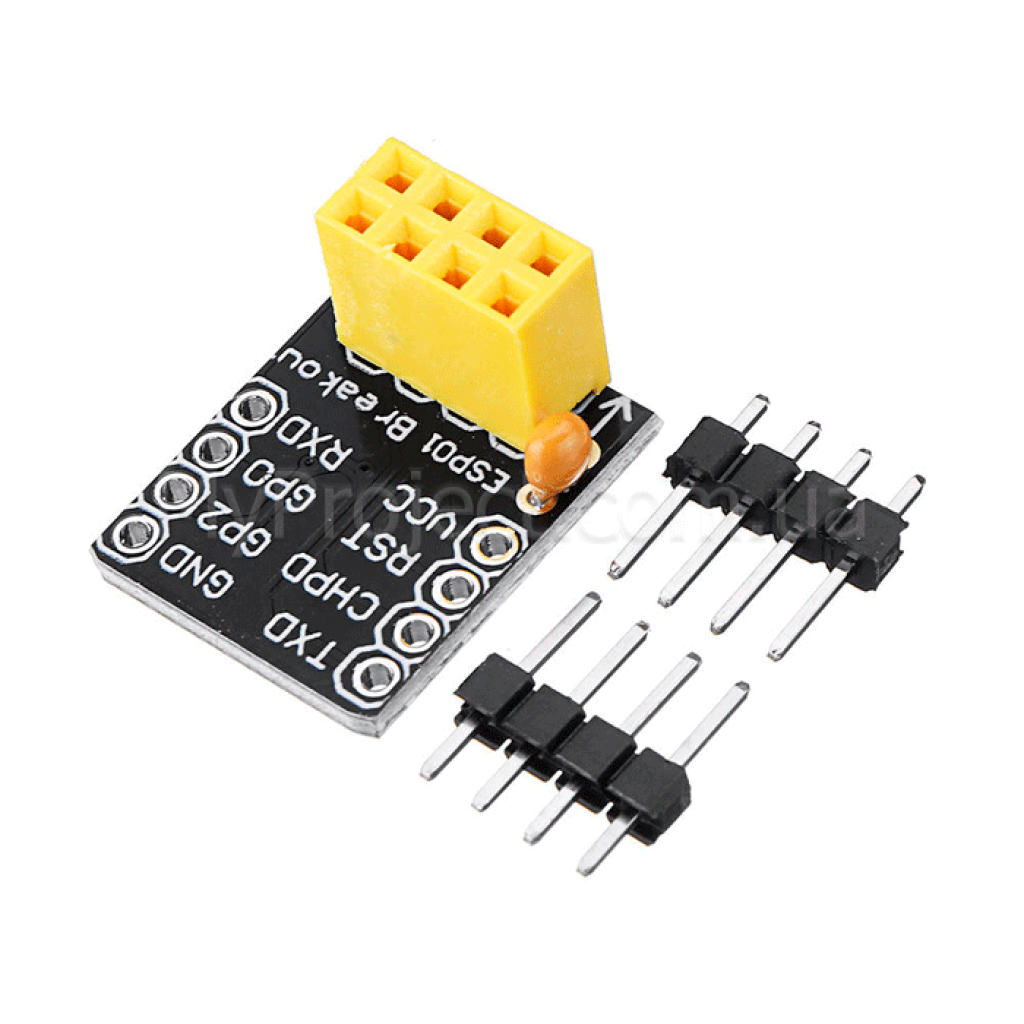

Адаптер ESP-01/ESP-01S выводит контакты Wi-Fi-модуля ESP8266 в удобном для макетирования формате. Он помогает подключить питание, UART, GPIO и управляющие линии без монтажа проводов непосредственно на двухрядный разъём модуля.

Адаптер рассчитан на ESP-01 и ESP-01S и питание 3,3–3,6 В. Это не USB-программатор и не преобразователь 5 В в 3,3 В: источник питания и логические уровни подключённой системы должны соответствовать требованиям установленного модуля.

Ключевые характеристики

Назначение: DIP-адаптер для макетирования
Совместимые модули: ESP8266 ESP-01 и ESP-01S
Рабочее напряжение: 3,3–3,6 В
Интерфейс: UART
Выведенные сигналы: VCC, GND, TXD, RXD, CH_PD/EN, GPIO0, GPIO2, RST
Развязка питания: керамический конденсатор 0,1 мкФ

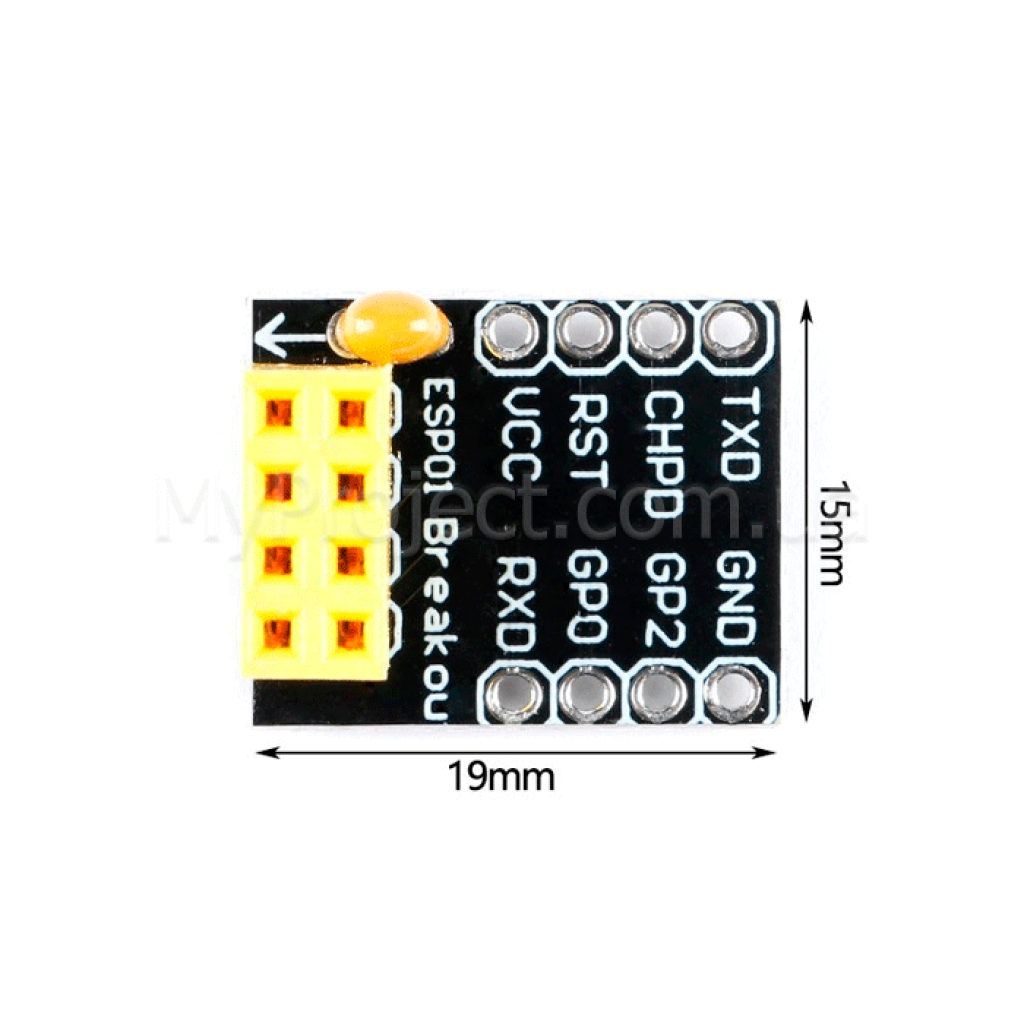

Размеры платы: 19 × 15 мм
Логические уровни ESP-01S: 3,3 В; при другом уровне контроллера требуется согласование^[2]
Питание ESP-01S: источник с допустимым током более 500 мА^[2]

Подробное описание и особенности

Переход от разъёма ESP-01 к макетной схеме

ESP-01 и ESP-01S имеют компактный двухрядный разъём, который неудобно разводить обычными перемычками на беспаечной плате. Адаптер переносит питание, UART, GPIO0, GPIO2, сброс и линию разрешения работы на отдельные подписанные контакты. Это упрощает доступ к сигналам, но не отменяет проверку ориентации и распиновки перед подачей питания.

Питание и UART

Плата работает в 3,3-вольтовой системе. TXD адаптера подключают к RX контроллера, RXD — к TX, а GND объединяют с общей землёй. Если контроллер формирует 5-вольтовые сигналы, между ним и входами ESP-01/ESP-01S требуется согласование логических уровней; прямое подключение 5 В не допускается.^[2]

Конденсатор 0,1 мкФ используется для локальной развязки питания. Он не защищает от переполюсовки или короткого замыкания и не компенсирует недостаточный допустимый ток источника во время запуска или передачи по Wi-Fi.

Управляющие контакты

CH_PD/EN разрешает работу модуля при высоком уровне, RST используется для сброса, а GPIO0 и GPIO2 доступны как сигнальные линии и участвуют в выборе режима запуска ESP-01S.^[2] Подключённая периферия не должна принудительно устанавливать на этих контактах неправильные уровни при включении.

Подойдёт / не подойдёт

Подойдёт

для установки ESP-01 или ESP-01S в макетный прототип;
для доступа к UART, GPIO0, GPIO2, EN и RST;
для отладки обмена между ESP8266 и контроллером с логикой 3,3 В;
для временных схем автоматизации, телеметрии и учебных экспериментов.

Не подойдёт

для модулей с другим форм-фактором или распиновкой;
для прямого питания от 5 В;
для прямого подключения 5-вольтового TX к RX модуля без согласования уровней;
для подключения к USB без отдельного преобразователя USB–UART;
в качестве самостоятельного Wi-Fi-модуля: для работы требуется отдельный ESP-01 или ESP-01S.

Примеры применения

UART-связь с контроллером

ESP-01/ESP-01S можно подключить в качестве Wi-Fi-узла к контроллеру через TXD, RXD и общую землю. Перед запуском необходимо проверить напряжение питания и логические уровни обоих устройств.

Отладка собственной прошивки

Адаптер предоставляет доступ к GPIO0, EN и RST, необходимым для управления запуском и сбросом модуля. Связь с компьютером обеспечивает отдельное устройство USB–UART.

Макетный беспроводной узел

На беспаечной плате можно собрать временный узел с ESP-01/ESP-01S и низковольтной периферией, сохранив доступ к GPIO и UART для проверки схемы.

Подключение

Установите модуль без питания

Сверьте VCC, GND и другие обозначения на адаптере и модуле. Вставьте ESP-01/ESP-01S в правильной ориентации, не смещая разъём на один ряд.
Разместите адаптер в макетной схеме

Убедитесь, что противоположные ряды контактов попали в независимые группы беспаечной платы. До подключения питания проверьте мультиметром отсутствие короткого замыкания между VCC и GND.
Подготовьте стабильные 3,3 В

Подайте питание в пределах 3,3–3,6 В и подключите общую землю. Для ESP-01 официальная спецификация требует источник с допустимым током более 300 мА, а для ESP-01S — более 500 мА; источник с допустимым током более 500 мА является консервативным выбором для обоих исполнений.^[1][2]
Подключите UART и управление

Соедините TXD с RX, RXD с TX и установите CH_PD/EN в высокий уровень. GPIO0, GPIO2 и RST подключайте в соответствии с необходимым режимом запуска, не подавая на входы 5-вольтовые сигналы.^[2]

Совместимые товары и аксессуары

Для установки в адаптер требуется Wi-Fi-модуль ESP8266 ESP-01/ESP-01S.
Для беспаечного прототипа можно выбрать компактную макетную плату на 170 отверстий или более крупную макетную плату на 400 отверстий с отдельными шинами питания.
Если основная задача — прямое подключение ESP-01 к компьютеру для прошивки, более удобной альтернативой будет USB-программатор CH340 для ESP-01.

Ограничения и безопасность

Не подавайте 5 В

Питание адаптера и установленного ESP-01/ESP-01S должно оставаться в пределах 3,3–3,6 В. Напряжение 5 В на VCC или цифровом входе может повредить модуль.

Проверьте ориентацию модуля

Ошибка ориентации или смещение разъёма может соединить питание с неправильным контактом. Устанавливайте модуль только при отключённом источнике и сверяйте VCC и GND перед запуском.

Конденсатор не заменяет источник питания

Конденсатор 0,1 мкФ обеспечивает локальную развязку, но слабый источник или длинные тонкие проводники могут вызывать перезапуски и нестабильную работу Wi-Fi. Для ESP-01S используйте источник с допустимым током более 500 мА.^[2]

Согласовывайте логические уровни

Адаптер не делает 5-вольтовый UART безопасным для ESP-01/ESP-01S. Если контроллер работает с другими логическими уровнями, добавьте соответствующий преобразователь уровней.

FAQ

Совместим ли адаптер и с ESP-01, и с ESP-01S?

Да. Адаптер предназначен для обоих модулей с соответствующим двухрядным разъёмом.

Можно ли подать на адаптер 5 В?

Нет. Используйте питание 3,3–3,6 В и логические сигналы, безопасные для 3,3-вольтового ESP-01/ESP-01S.

Является ли этот адаптер USB-программатором?

Нет. Адаптер только выводит контакты модуля для макетной схемы; для связи с компьютером требуется отдельный преобразователь USB–UART или специальный программатор ESP-01.

Почему ESP-01/ESP-01S перезапускается во время работы?

Проверьте напряжение под нагрузкой, допустимый ток источника, длину проводников, контакт GND и правильные состояния EN, GPIO0 и GPIO2 при запуске.

Документы и источники

Ai-Thinker, ESP-01 802.11 b/g/n Wi-Fi Module V1.2 — диапазон питания и требования к допустимому току источника для установленного ESP-01.
Ai-Thinker, ESP-01S Specification V1.1, 2 августа 2025 года — питание, логические уровни, назначение контактов и режимы запуска установленного ESP-01S.
