Регистр сдвига 74HC595D корпус SOP-16

Страна-производитель: Китай Код товара: 5426
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0

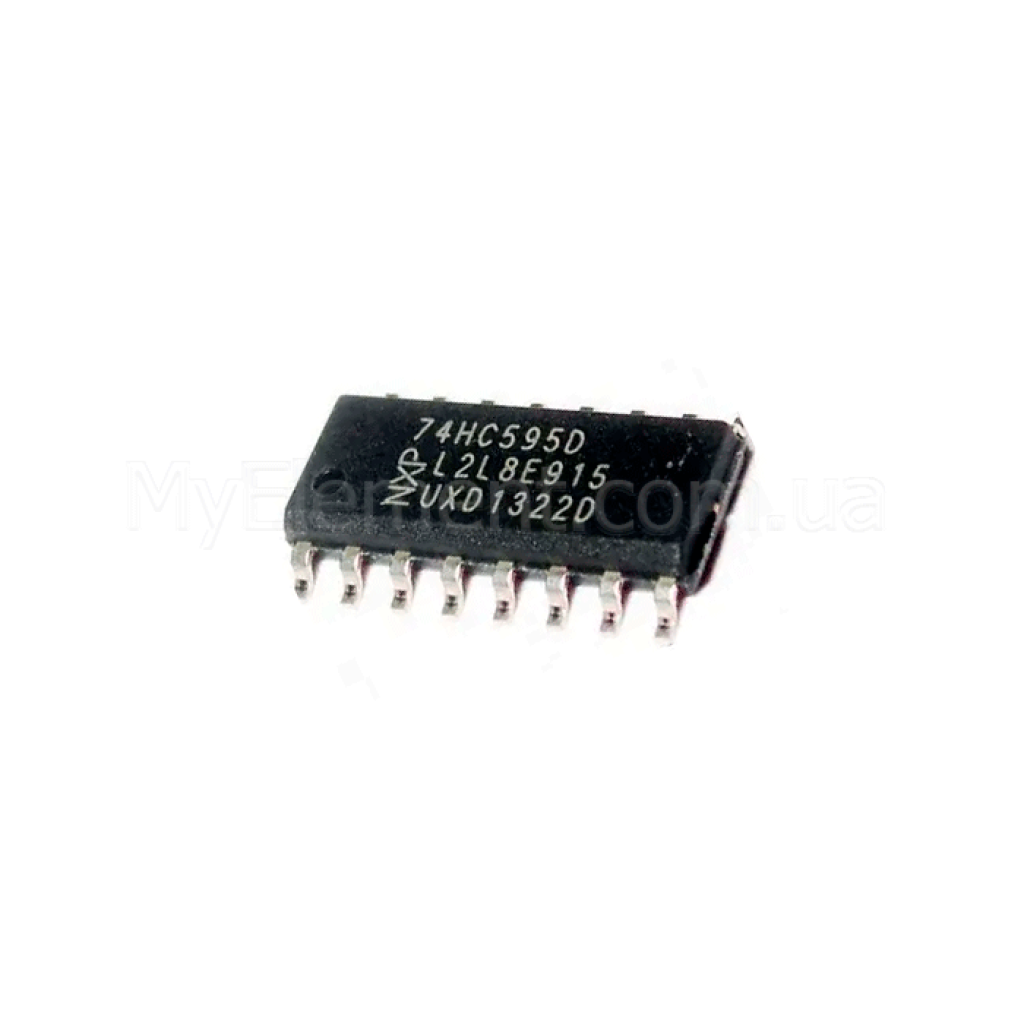

Регистр сдвига 74HC595D корпус SOP-16
Есть в наличии
Код товара: 5426
5.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:2 - 6 В
Количество каналов:8
Количество контактов:16
Способ монтажа:SMD
Тип корпуса:SOP-16
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Регистр сдвига 74HC595D корпус SOP-16
Код товара: 5426
5.00 грн
Описание

Регистр сдвига 74HC595D SOP-16

8-битный последовательно-параллельный регистр сдвига с выходными триггерами и 3-состоянием на выходах для расширения количества линий управления в цифровых системах. Работает в широком диапазоне питания 2.0–6.0 В.

Основные преимущества

Широкий диапазон питания

Работа от 2.0 до 6.0 В упрощает интеграцию в различные платформы с CMOS-логикой.

Параллельные выходы с 3-состоянием

Выходы QA–QH переходят в высокое сопротивление по сигналу OE, что облегчает мультиплексирование шин.

Отдельные тактовые входы

Раздельные такты для сдвигового (SHCP) и выходного регистров (STCP) и асинхронный сброс MR дают гибкость управления.

Высокое быстродействие

Типичная предельная частота fmax до 91 МГц при 4.5 В и до 108 МГц при 6 В; заявленная типичная частота «shift out» 100 МГц.

Ключевые характеристики

Логическое семейство:HC (CMOS)
Количество бит:8 (последовательный вход DS, параллельные выходы Q0–Q7, последовательный выход Q7S для каскадирования)
Диапазон питания VCC:2.0 – 6.0 В
Тип выходов:3-состояние (управление OE, активный низкий)
Сброс:MR (асинхронный, активный низкий)
Быстродействие (тип.):fmax ≈ 91 МГц @ 4.5 В; ≈ 108 МГц @ 6 В
Задержки (тип.):SHCP→Q7S ≈ 19 нс @ 4.5 В; STCP→Qn ≈ 20 нс @ 4.5 В
Способность управления выходами:≈ ±6 мА @ 4.5 В; ≈ ±7.8 мА @ 6 В (QA–QH)
Ток питания ICC (макс.):до 80–160 мкА (в зависимости от VCC)
Диапазон температур:−40…+125 °C
Корпус:SOP-16 (SO16, SOT109-1)

Детальные технические параметры

  • Уровни входов (HC) при 4.5 В: VIH ≥ 3.15 В; VIL ≤ 1.35 В.
  • Выходные уровни при 4.5 В: VOH ≥ 3.84 В @ IOH=−6 мА; VOL ≤ 0.33 В @ IOL=6 мА.
  • Отключенное состояние выходов: IOZ ≤ ±10 мкА @ VCC=5.5–6.0 В.
  • Ток утечки входов: II ≤ ±1 мкА.
  • Динамическая емкость рассеяния: CPD ≈ 130 пФ (тип.).
  • Каскадирование: последовательный выход Q7S позволяет наращивать несколько микросхем последовательно.
  • Абсолютные пределы (не рабочие): IO для Qn ±35 мА; для Q7S ±25 мА; VCC до +7 В; Ptot для SO16 до 500 мВт.
Примечание: параметры основаны на документации Nexperia для 74HC595D. Источник: Nexperia Datasheet (PDF).

Основные области применения

  • Последовательно-параллельное преобразование данных.
  • Регистр удержания для дистанционного управления (holding register).

Совместимые обозначения и альтернативы

Возможные функциональные аналоги: SN74HC595D (Texas Instruments), M74HC595D (STMicroelectronics). Перед заменой проверяйте соответствие параметров и разводки.

Вопросы-ответы (FAQ)

Можно ли каскадировать несколько 74HC595D?

Да. Последовательный выход Q7S (Q7’) предназначен для соединения с DS следующей микросхемы, что позволяет расширять количество выходов кратно 8.

Какие уровни логики поддерживают входы?

Для 74HC595D — уровни CMOS. Если нужна совместимость с уровнями TTL на входах, используйте версию 74HCT595.

Являются ли выходы трёхстабильными?

Да. При высоком уровне на OE выходы переходят в высокое сопротивление (Hi-Z), что позволяет совместное использование линий.

Характеристики
Основные
Входное напряжение
2 - 6 В
Количество каналов
8
Количество контактов
16
Способ монтажа
SMD
Тип корпуса
SOP-16
Отзывы

Нет отзывов о данном товаре.
