Преобразователь USB-UART FT232RL [USB type A]

Есть в наличии

Код товара: 1271

199.00 грн

Нашли дешевле?

-Входное напряжение-:1.8 / 3.3 / 5 В (переключение перемычкой)

-Напряжение логики управления-:1.8 / 3.3 / 5 В

-Максимальный исходящий ток-:до 500 мА

-Интерфейс-:USB 2.0

-Скорость передачи-:до 3 Мбит/с

-Защита-:самовосстанавливающийся предохранитель 500 мА, защита от перегрузки и короткого замыкания, защитный диод

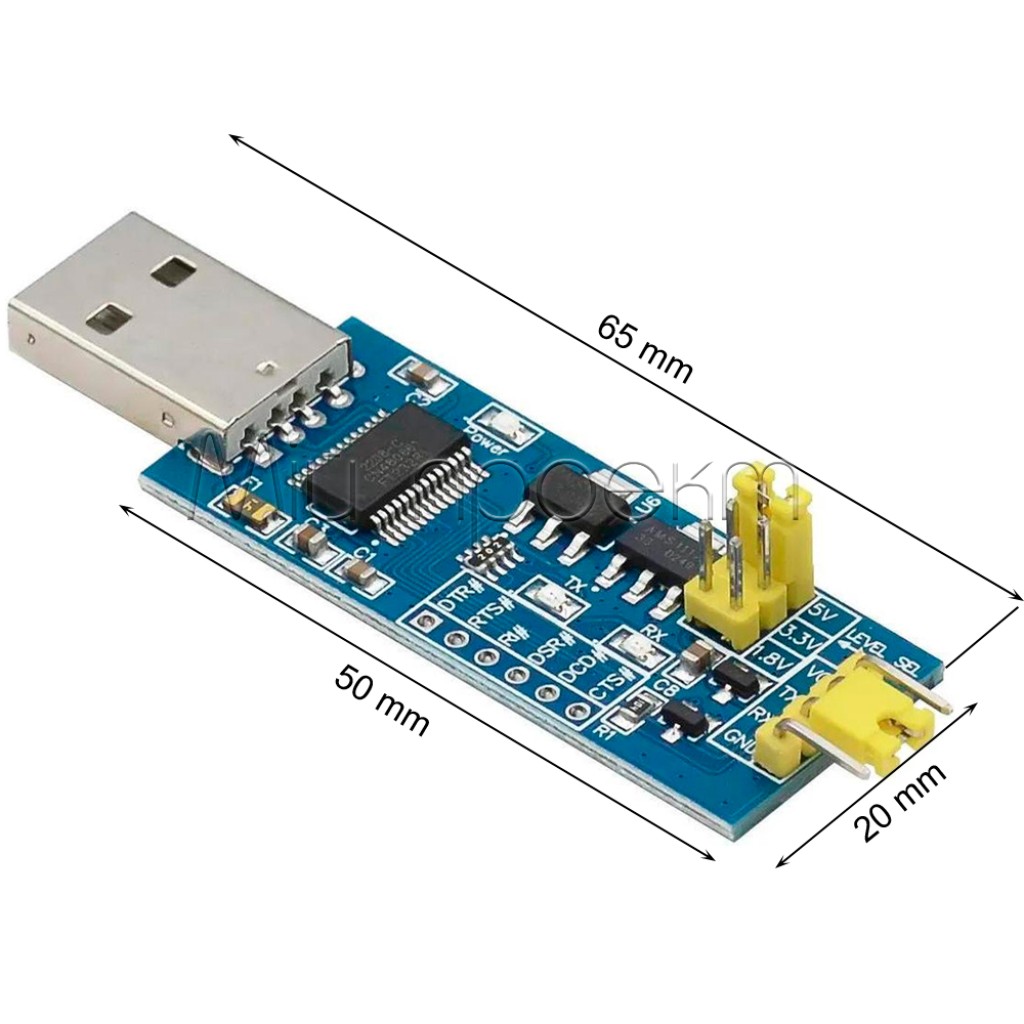

-Размеры-:20 х 50 мм

-Тип микросхемы-:FT232RL

-Функции-:поддержка Windows XP / 7 / 8 / 10 (32/64-bit), аппаратное управление потоком CTS / RTS / DSR / RI / DCD

-Индикация-:питание (синий), приём (зелёный), передача (красный)

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Почта

от 49 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Преобразователь USB-UART FT232RL [USB type A]

Код товара: 1271

199.00 грн

Описание

🏷️ USB-UART адаптер

Преобразователь USB-UART на FT232RL с выбором логического уровня

Стабильный USB 2.0 мост для программирования, отладки и UART-связи с поддержкой 5 В / 3.3 В / 1.8 В.

⚡ Быстрый обзор

Микросхема: FT232RL
Интерфейс: USB 2.0 → UART
Уровни логики: 5 В / 3.3 В / 1.8 В, переключение перемычкой
Скорость передачи: до 3 Мбит/с
Выходной ток: до 500 мА
Аппаратное управление потоком: CTS / RTS / DSR / RI / DCD
Размеры платы: 20 х 50 мм

📖 Общее описание

Преобразователь USB-UART на FT232RL — это компактный модуль для соединения компьютера с микроконтроллерами, платами разработки и другими устройствами, работающими через последовательный интерфейс UART. Он помогает быстро организовать обмен данными, прошивку и сервисную диагностику без сложных схем.

Модуль особенно удобен в лаборатории, мастерской или во время разработки встроенных систем, когда нужно подключить Arduino-совместимые платы, ESP8266, отдельные UART-устройства или другую электронику с разными логическими уровнями. Благодаря FT232RL адаптер широко используется для стабильной связи с ПК в средах разработки и сервисных задачах.

Наличие переключения между 5 В, 3.3 В и 1.8 В делает этот USB-TTL адаптер универсальным для современных DIY, IoT и embedded-проектов. Это практичный инструмент для тех, кому нужен надежный мост между USB и UART без лишних настроек.

✅ Технические преимущества

Универсальность для разных платформ

Поддержка трех логических уровней позволяет использовать один адаптер в проектах с разной электроникой — от классических 5-вольтовых плат до современных 3.3 В и 1.8 В UART-устройств.

Надежная основа на FT232RL

Чип FT232RL хорошо известен стабильной работой в задачах программирования, отладки и последовательного обмена данными. Это популярное решение для разработчиков, которым нужен предсказуемый USB-UART мост.

Расширенное аппаратное управление потоком

Наличие линий CTS, RTS, DSR, RI и DCD делает модуль более удобным для совместимости с оборудованием, где важен контроль обмена, сигнализация состояний порта или интеграция с более профессиональными UART-сценариями.

Защита для более безопасной работы

Самовосстанавливающийся предохранитель, защита от перегрузки и короткого замыкания, а также защитный диод снижают риски во время экспериментов, тестирования и частых переподключений.

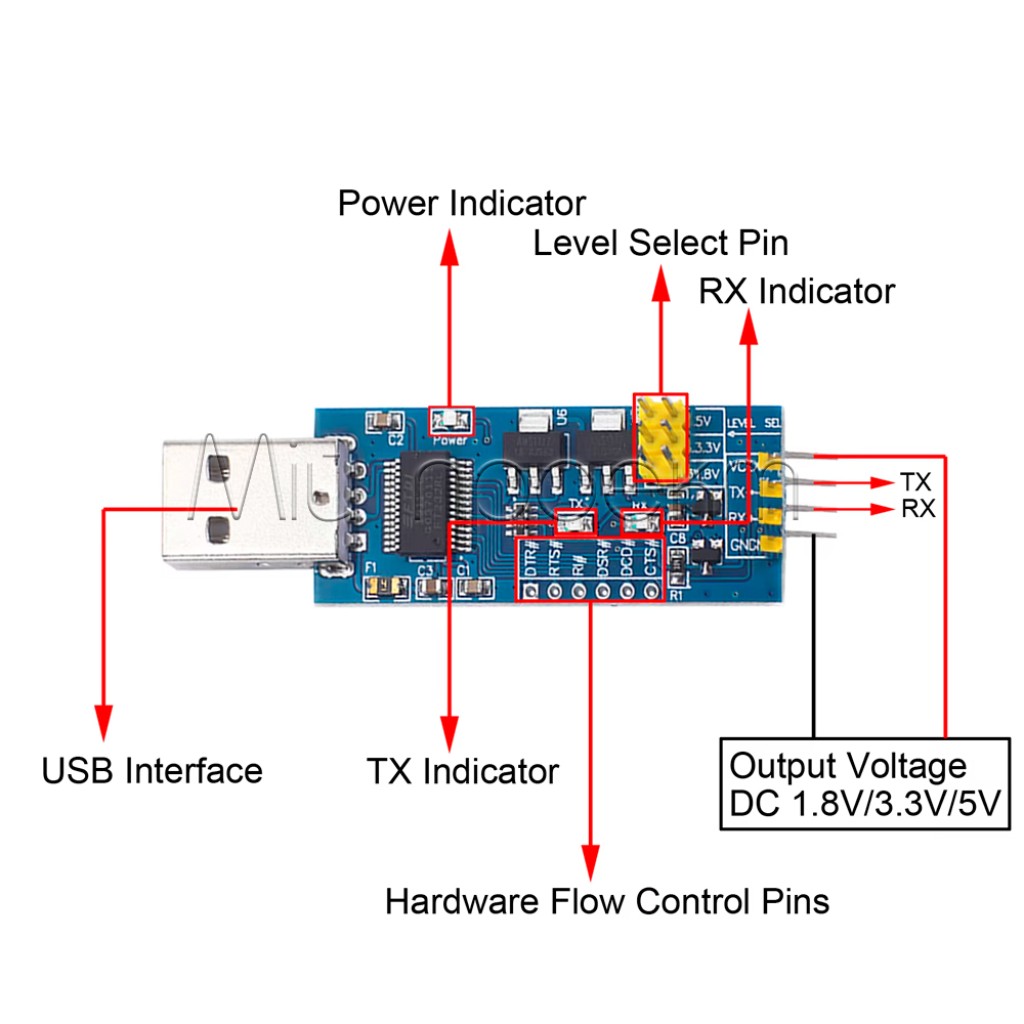

Удобный визуальный контроль

Отдельные индикаторы питания, приема и передачи помогают быстро оценить состояние модуля во время прошивки, диагностики линии UART или поиска ошибок подключения.

Компактный формат для стендов и полевых задач

Плата занимает минимум места на рабочем столе или в тестовом стенде, поэтому удобна для сервисного использования, учебных проектов и переносного набора инженера-разработчика.

🔧 Где применяется

Прошивка плат и модулей

Подходит для загрузки прошивок и сервисного доступа к платам, использующим UART, включая Arduino-совместимые решения и отдельные embedded-модули.

Работа с ESP8266 и IoT

Удобен для конфигурации, логирования и отладки IoT-устройств, где нужен обмен данными через UART с уровнем логики 3.3 В или 1.8 В.

Диагностика последовательного интерфейса

Полезен для проверки UART-связи между контроллером и ПК, чтения служебных сообщений, тестирования командного интерфейса и выявления проблем обмена.

Учебные и лабораторные проекты

Подойдет студентам, преподавателям и начинающим для изучения UART, TTL-уровней, принципов обмена данными и подключения микроконтроллеров к ПК.

Сервис и ремонт электроники

Пригодится для подключения к сервисным UART-консолям, считывания системных логов, проверки работы плат и восстановления доступа к некоторым устройствам.

🧩 Быстрый старт

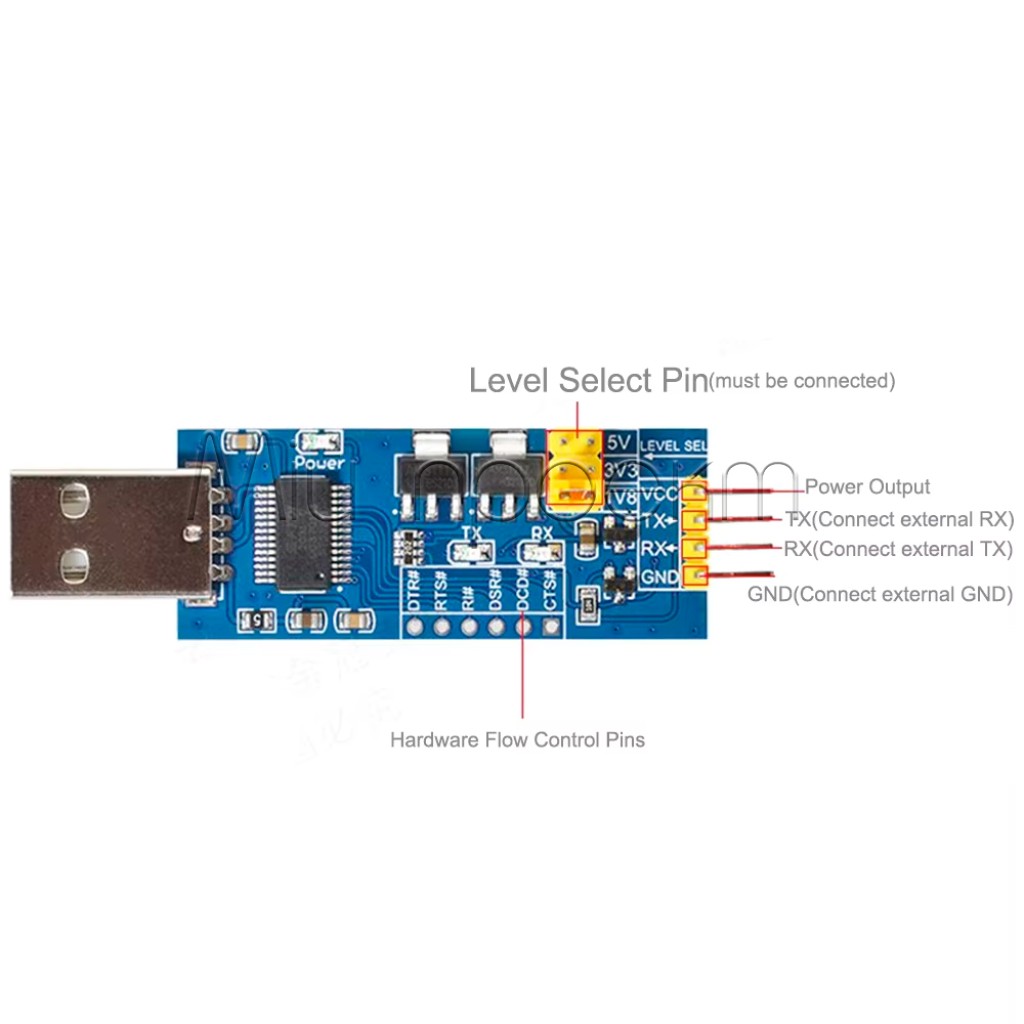

Выберите нужный уровень логики

Перед подключением установите перемычку на 5 В, 3.3 В или 1.8 В в соответствии с требованиями вашего UART-устройства.

Подключите линии UART

Соедините GND с GND, TX адаптера с RX устройства, а RX адаптера с TX устройства. Если ваш проект использует аппаратное управление потоком, подключите CTS, RTS, DSR, RI или DCD по необходимости.

Подключите модуль к ПК

Подключите адаптер к USB 2.0 порту компьютера. Для Windows XP / 7 / 8 / 10 может потребоваться установка драйвера для FT232RL.

Откройте COM-порт в программе

В терминале, IDE или сервисной утилите выберите созданный COM-порт и установите параметры UART вашего устройства: скорость, биты данных, четность и стоп-биты.

Контролируйте обмен по индикаторам

Синий светодиод показывает питание, зеленый — прием данных, красный — передачу. Это помогает быстро увидеть, активен ли модуль и есть ли обмен по UART.

⚠️ Важно знать / Нюансы

Не ошибайтесь с логическим уровнем

Перед подачей сигналов на UART-линии обязательно проверяйте положение перемычки. Для 1.8 В и 3.3 В устройств неправильный выбор уровня может быть критичным даже при кратковременном подключении.

Защита есть, но она не заменяет аккуратный монтаж

Самовосстанавливающийся предохранитель 500 мА, защита от перегрузки и короткого замыкания, а также защитный диод повышают живучесть модуля, однако не отменяют необходимости проверять схему перед включением.

Путаница TX/RX — самая частая причина отсутствия связи

Если COM-порт определился, но данные не передаются, сначала проверьте перекрестное подключение TX ↔ RX и наличие общей земли GND. Во многих случаях проблема именно в этом.

Учитывайте реальные потребности по питанию

Выход до 500 мА удобен для вспомогательного питания, но перед подключением нагрузки убедитесь, что ваш модуль действительно может стабильно работать в пределах этого бюджета тока.

❓ Часто задаваемые вопросы

Подойдет ли этот адаптер для Arduino и ESP8266?

Да, модуль хорошо подходит для работы со многими Arduino-совместимыми платами и ESP8266, если выбрать правильный логический уровень для конкретного устройства.

Нужны ли драйверы для работы?

Для Windows XP / 7 / 8 / 10 может потребоваться драйвер FT232RL. После установки адаптер обычно определяется как виртуальный COM-порт и готов к работе в терминале или IDE.

Можно ли использовать его только для мониторинга UART, без прошивки?

Да, это один из типичных сценариев. Адаптер удобно использовать как USB-UART интерфейс для чтения логов, сервисной консоли, командной строки устройства или тестирования последовательной связи.

Совместим ли модуль с оборудованием, где нужны сигналы управления потоком?

Да, адаптер поддерживает CTS, RTS, DSR, RI и DCD, поэтому его можно рассматривать для задач, где обычных только TX/RX недостаточно.

🏷️ Теги

#FT232RL #USBUART #USBTTL #UARTадаптер #Программатор #Arduino #ESP8266 #USB2_0 #UARTdebug #Embedded

Характеристики

-Основные-

-Входное напряжение-

1.8 / 3.3 / 5 В (переключение перемычкой)

-Напряжение логики управления-

1.8 / 3.3 / 5 В

-Максимальный исходящий ток-

до 500 мА

-Интерфейс-

USB 2.0

-Скорость передачи-

до 3 Мбит/с

-Дополнительные-

-Защита-

самовосстанавливающийся предохранитель 500 мА, защита от перегрузки и короткого замыкания, защитный диод

-Размеры-

20 х 50 мм

-Тип микросхемы-

FT232RL

-Функции-

поддержка Windows XP / 7 / 8 / 10 (32/64-bit), аппаратное управление потоком CTS / RTS / DSR / RI / DCD

-Индикация-

питание (синий), приём (зелёный), передача (красный)

Отзывы

Рейтинг товара

Отзывов: 2

Олександр

19 июня 2025 (22:02)

Благодарю за гаджет. Оперативно подключился к диагностическому разьему

Достоинства товара:

Быстро оперативно удобно дешево в доставке (как документ)

–

Недостатки товара:

нет

Отзыв полезен? 1

Євген

13 января 2025 (14:46)

Зручний і швидкий перетворювач. Легко налаштував підключення до схеми на ESP-01 з автоматичним переведенням у режим прошивки. Працює одночасно з підключеними по i2c модулями без завад і пробем. Тестував на Linux з Platformio. Працює чудово навіть при швидкості завантаження на плату 921600

Достоинства товара:

3 варіанти напруги 5В, 3.3В, 1.8В Кабелі в комплекті Висока швидкість Простота налаштування

Отзыв полезен? 0
