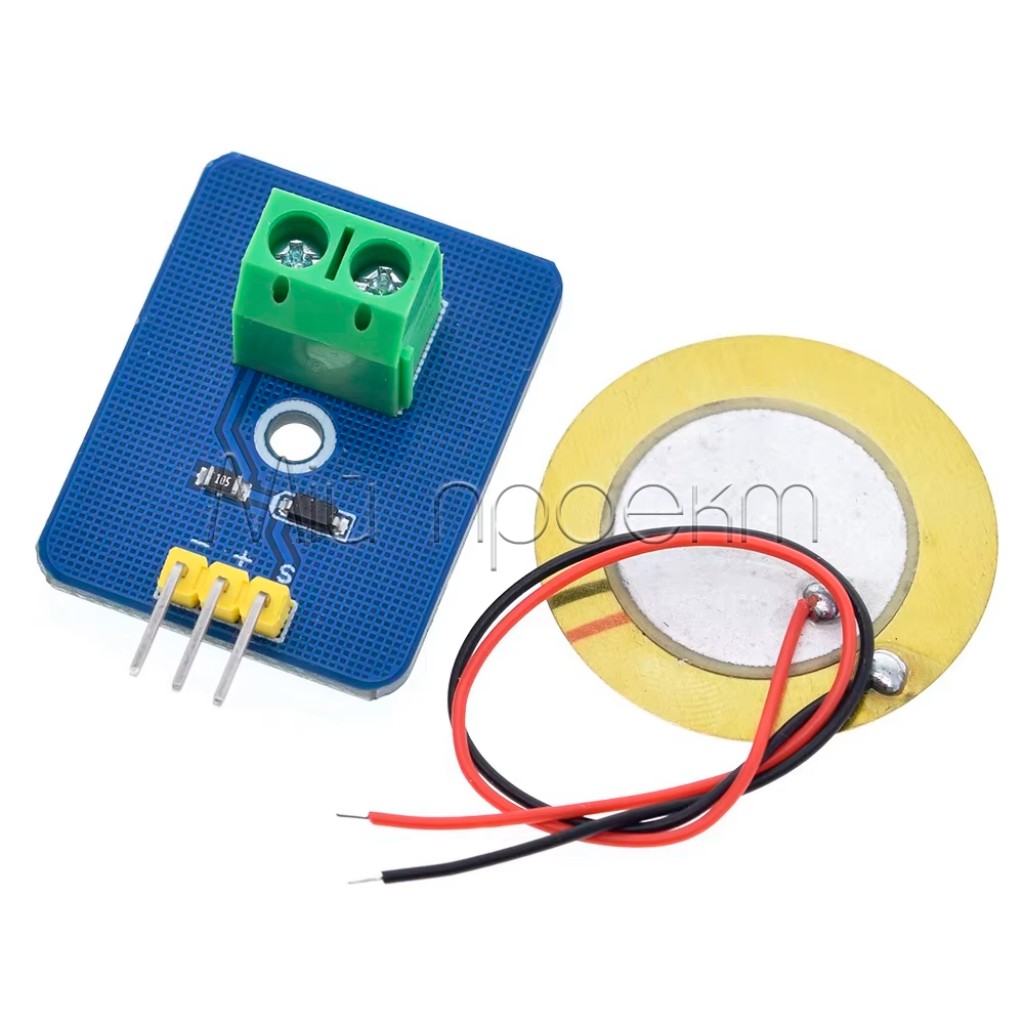

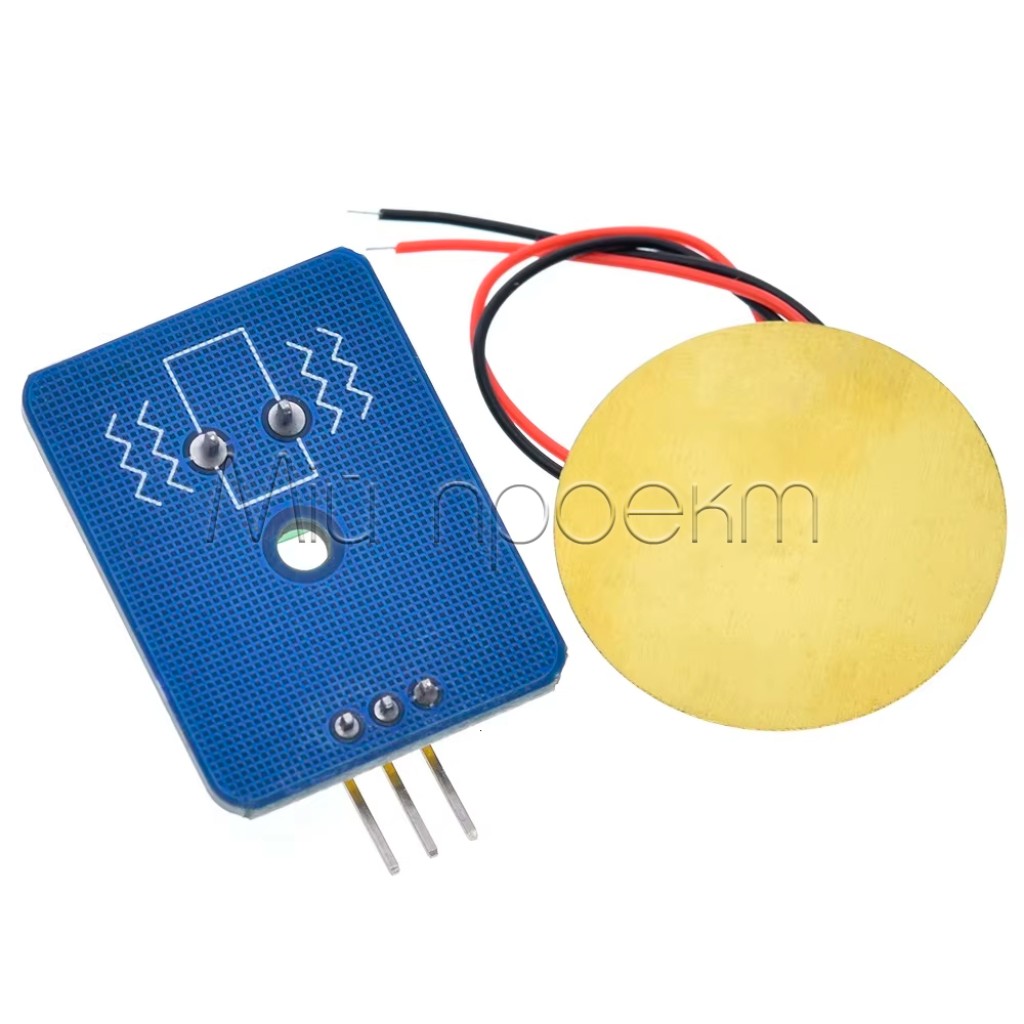

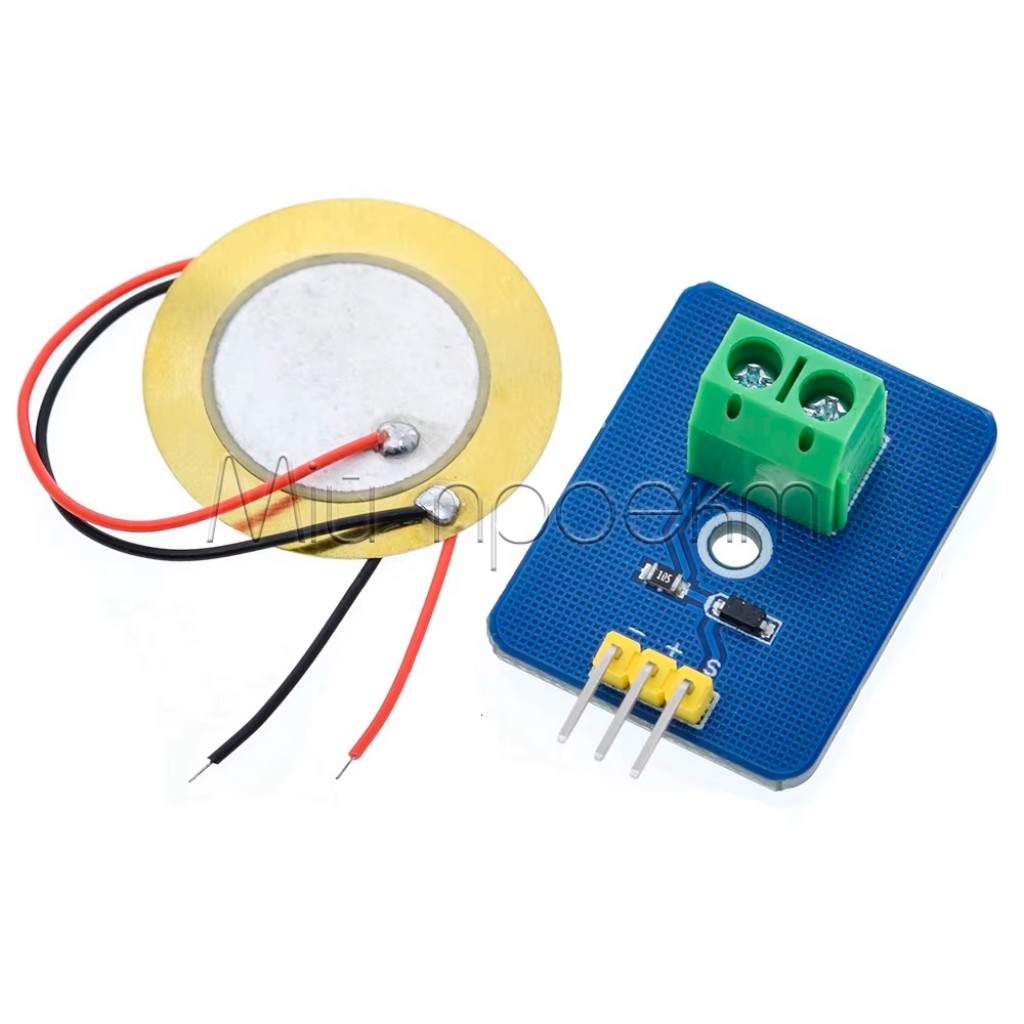

Кратко о керамическом пьезодатчике вибрации
Керамический пьезоэлектрический датчик вибрации преобразует механические колебания и удары в аналоговый электрический сигнал. Датчик предназначен для обнаружения стука, сравнения отклика на вибрацию и создания интерактивных устройств с микроконтроллером.
Ключевые характеристики
- Чувствительный элемент
- керамический пьезоэлемент с латунной металлической частью
- Сигнал для считывания
- аналоговый
- Питание модуля
- 5 В
- Потребление
- около 1 мА

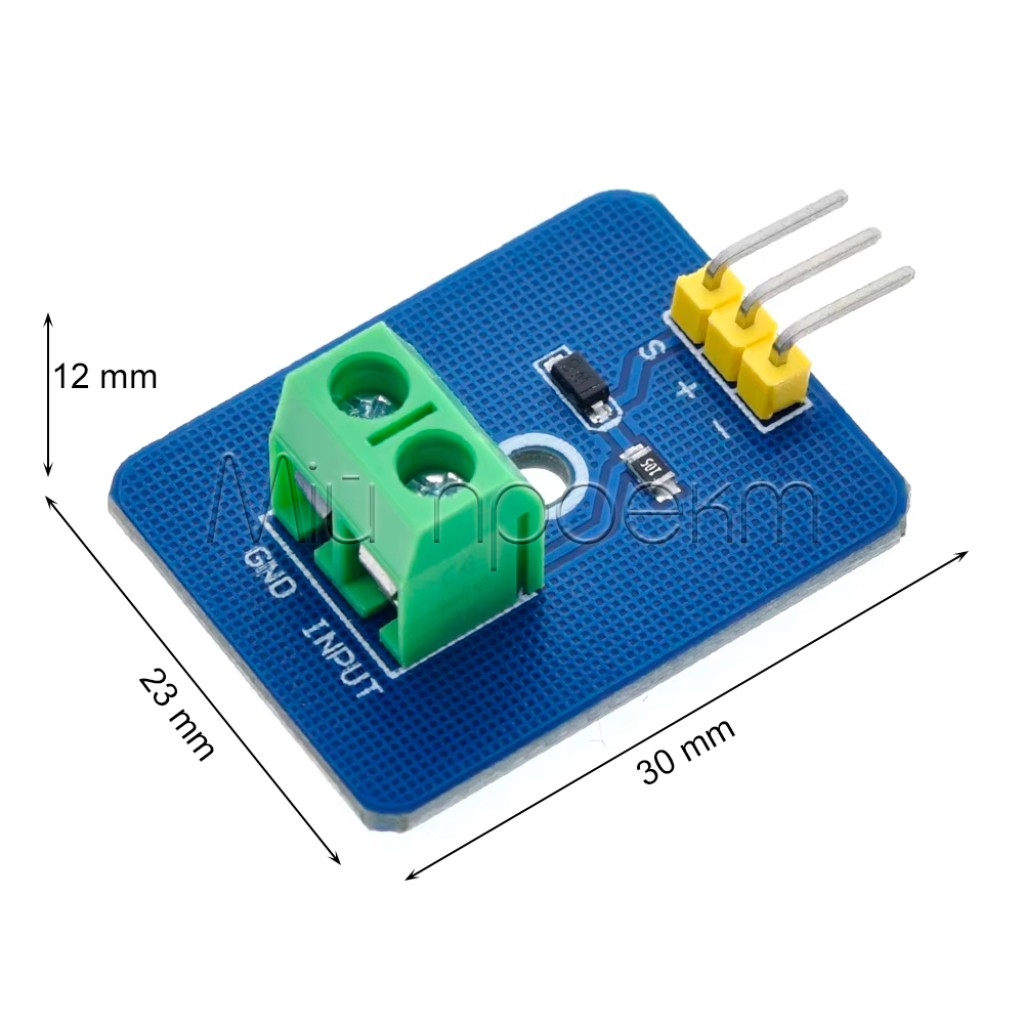

- Размеры платы
- 30 × 23 мм
- Диаметр пьезоэлемента
- 27 мм

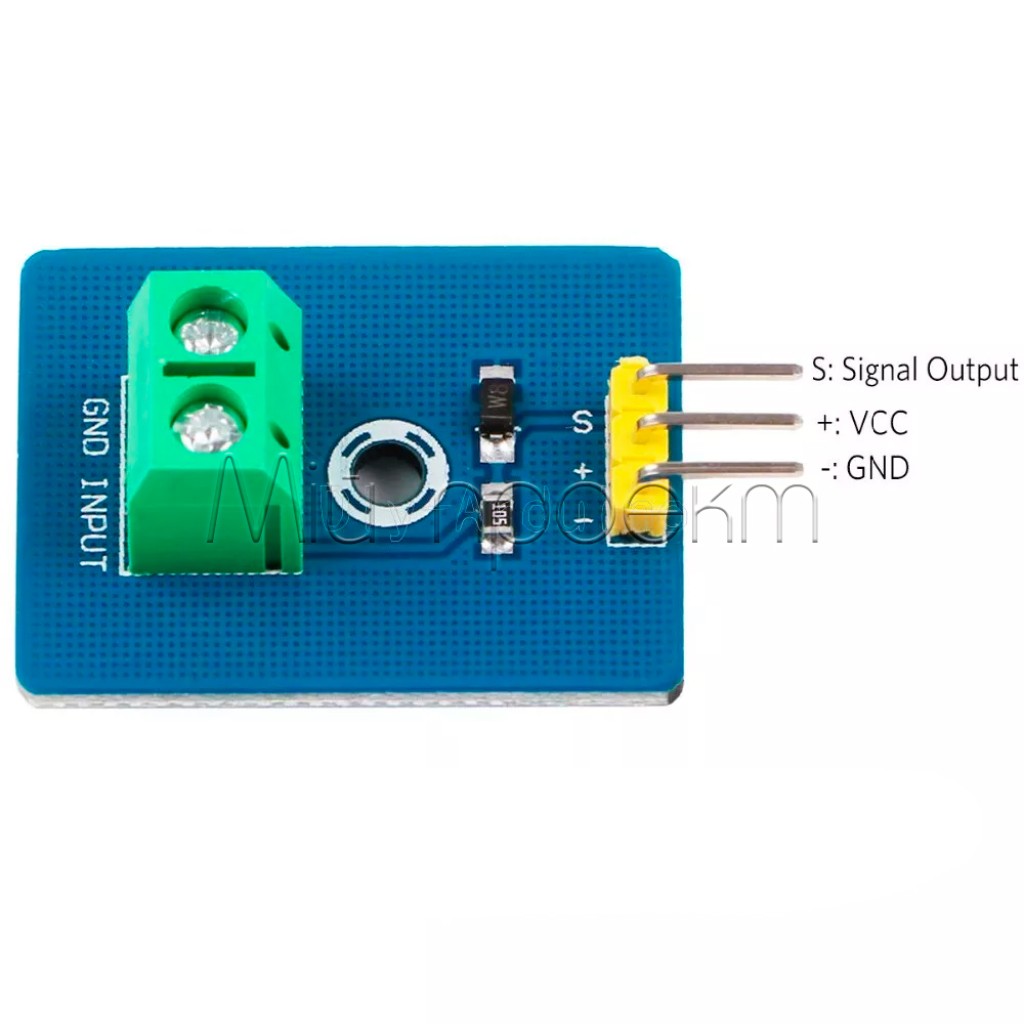

- Контакты
- VCC — питание, GND — общий провод, S — сигнальный выход
- Рабочая температура
- от −10 до +70 °C
Подробное описание и особенности
От механического воздействия к сигналу
Пьезокерамика генерирует напряжение при механической деформации. Вибрация поверхности передается чувствительному элементу, а контроллер считывает его отклик через аналоговый канал. Такой способ позволяет не только фиксировать событие, но и сравнивать величину отклика при одинаковых условиях монтажа.
Аналоговый сигнал не является готовым числовым значением ускорения или силы удара. Для экспериментов можно работать с отсчетами АЦП, а для физических единиц необходимы калибровка всей измерительной системы и определенная методика.
Монтаж и программный порог
Чувствительный элемент необходимо закрепить так, чтобы колебания контролируемой поверхности передавались на него без люфта. Плотный механический контакт важен для пьезоэлементов; способ крепления выбирайте без чрезмерного изгибания керамики.[1] После окончательной установки сравните фоновый сигнал с откликом на нужное событие и задайте порог в программе.
Для считывания и обработки отклика можно использовать Nano V3.0 ATmega328P Type-C с аналоговыми входами. Перед соединением проверьте, что сигнал S остается в допустимых пределах входа контроллера, в том числе во время ударов.
Подойдет / не подойдет
Подойдет
- Для учебных опытов с пьезоэффектом и аналоговым считыванием.
- Для прототипа детектора стука или вибрации с программной реакцией.
- Для интерактивных панелей и самодельных ударных контроллеров.
Не подойдет
- Как готовый прибор для точного определения ускорения, частотного спектра или состояния подшипников без дополнительной измерительной системы.
- Для считывания аналогового отклика обычным цифровым входом без АЦП.
- Для определения наклона и ускорения по трем осям: для такой задачи рассмотрите трехосевой акселерометр ADXL345 GY-291.
Примеры применения
Стук по двери или корпусу
Закрепите пьезоэлемент на контролируемой поверхности, считайте отклик контроллером и настройте программное уведомление после превышения порога. Проверьте реакцию также на случайные толчки и фоновую вибрацию, чтобы уменьшить количество ложных срабатываний.
Самодельная ударная панель
В прототипе электронного барабана датчик может служить входом для регистрации удара по панели. Звук формирует контроллер или отдельное звуковое устройство; чувствительную керамику защитите от прямого удара.
Подключение и первый запуск
Сверьте контакты
На обесточенной плате найдите обозначения VCC, GND и S. Ориентируйтесь на маркировку, а не на положение разъема или цвет проводов.
Согласуйте электрические уровни
Используйте питание 5 В и общий GND с контроллером. Прежде чем подключать S к аналоговому входу, проверьте допустимое напряжение этого входа и диапазон сигнала датчика. Для 3,3-вольтового АЦП при необходимости требуются соответствующее аналоговое согласование и защита.
Соберите сигнальные соединения
Для макета можно использовать провода Dupont, если геометрия и шаг контактов совместимы. Подберите концы под разъемы обеих плат и закрепите провода без натяжения пьезоэлемента.
Настройте реакцию
После монтажа просмотрите отсчеты АЦП в покое и при легком постукивании по поверхности. Подберите порог для нужного события и проверьте повторяемость срабатываний перед использованием в устройстве.
Ограничения и безопасность
Защитите аналоговый вход
Пьезоэлемент генерирует напряжение от механического воздействия.[1] Не считайте напряжение питания модуля гарантией ограничения всех импульсов на S. Не подключайте выход ко входу контроллера, пока не проверите допустимые уровни и необходимость защиты.
Не бейте по керамике
Сильные удары и чрезмерное изгибание могут повредить пьезокерамический элемент. Передавайте вибрацию через контролируемую поверхность и защищайте диск от прямой механической нагрузки.
Не полагайтесь на один порог в ответственной системе
Фоновые колебания могут вызывать нежелательные срабатывания. Для охранного прототипа проверьте разные условия работы; не используйте датчик как единственное средство защиты людей, имущества или оборудования.
FAQ
Показывает ли датчик силу удара в ньютонах?
Датчик выдает аналоговый отклик, а не готовое значение силы. Без калибровки используйте отсчеты для обнаружения событий и относительного сравнения при неизменном креплении.
Как изменить чувствительность срабатывания?
Порог реакции задавайте в программе контроллера по фактическим показаниям после монтажа. Более низкий порог дает реакцию на более слабый отклик, но может увеличить количество ложных срабатываний.
Можно ли напрямую подключить датчик к ESP32?
Подключение к ESP32 допускайте только после проверки диапазона S и ограничений выбранного входа АЦП. Питание датчика от 5 В само по себе не подтверждает совместимость выхода с 3,3-вольтовым входом.
Документы и источники
- Arduino, Detect a Knock — принцип работы пьезоэлемента, значение механического контакта и пример программного порога. Пример относится к отдельному пьезодиску; его схема не является схемой подключения этого модуля.
