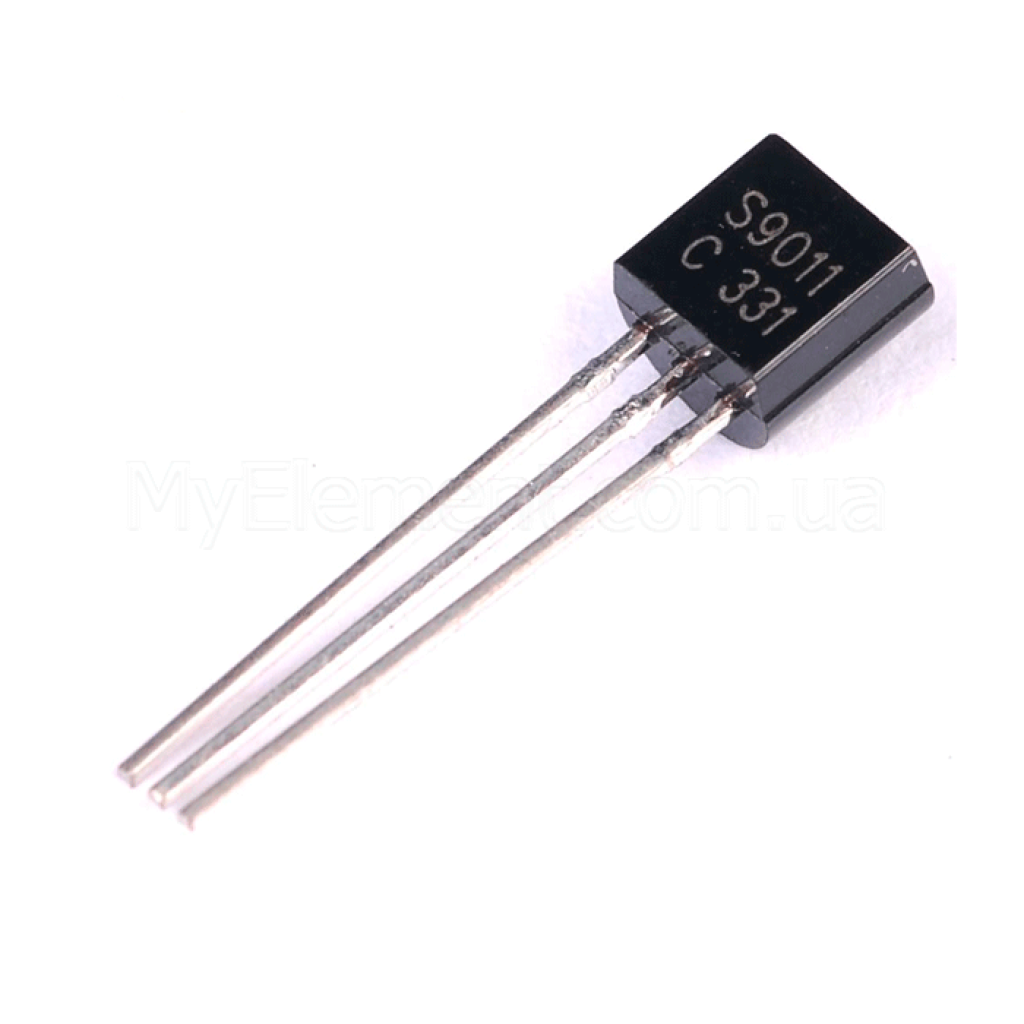

Транзистор NPN биполярный S9011 (0.03A 30V) корпус ТО-92

Страна-производитель: Китай Код товара: 5472
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Есть в наличии
Код товара: 5472
1.50 грн
Нашли дешевле?
🚚 Відправка щодня о 15 годині, окрім неділі
Максимальное напряжение:30 V
Максимальный ток:0.03 А
Тип корпуса:TO-92
-Полярность-:NPN
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Почта
Meest Почта
от 49 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Транзистор NPN биполярный S9011 (0.03A 30V) корпус ТО-92
Код товара: 5472
1.50 грн
Описание

Транзистор NPN S9011 TO-92

NPN биполярный малосигнальный транзистор для AM-преобразователей и усилителей ПЧ AM/FM, пригоден как универсальный элемент в ВЧ и НЧ схемах.

Основные преимущества

Высокая предельная частота

fT мин. 150 МГц, тип. 370 МГц (VCE=5 В, IC=1 мА) — стабильная работа в ВЧ трактах.

Широкий диапазон усиления

hFE при VCE=5 В, IC=1 мА: 28…198 (классы D–I) — легко подбирать под требования каскада.

Низкая насыщенность

VCE(sat) до 0.3 В при IC=10 мА, IB=1 мА — меньшие потери в ключевых применениях.

Малая выходная емкость

Cob тип. 1.5 пФ (VCB=10 В, f=1 МГц) — лучшая линейность на высоких частотах.

Ключевые характеристики

Тип:NPN, кремниевый, эпитаксиальный
Корпус / Выводы:TO‑92; 1 — Эмиттер, 2 — База, 3 — Коллектор
VCEO (макс.):30 В
VCBO (макс.):50 В
VEBO (макс.):5 В
IC (макс.):30 мА
PC (макс.):400 мВт
TJ (макс.):150 °C
Диапазон хранения:−55…+150 °C
hFE @ VCE=5 В, IC=1 мА:28…198 (классы D–I)
VCE(sat) (макс.):0.3 В @ IC=10 мА, IB=1 мА
VBE(on) (тип.):0.7 В @ VCE=5 В, IC=1 мА
Cob (тип.):1.5 пФ @ VCB=10 В, f=1 МГц
fT:мин. 150 МГц; тип. 370 МГц @ VCE=5 В, IC=1 мА
Коэффициент шума (NF):4.0 дБ @ VCE=5 В, IC=1 мА, f=1 МГц, RS=500 Ω

Детальные технические параметры

  • Типовое назначение: AM‑преобразователь и усилитель ПЧ AM/FM (General Purpose Transistor).
  • Предельные напряжения: VCBO=50 В; VCEO=30 В; VEBO=5 В.
  • Предельные ток/мощность: IC до 30 мА; PC до 400 мВт.
  • Классификация усиления: группы D, E, F, G, H, I (диапазоны hFE 28…198).
  • Низкая утечка: ICBO ≤ 100 нА @ VCB=50 В; IEBO ≤ 100 нА @ VEB=5 В.
  • Параметры переключения/ВЧ: fT до 370 МГц (тип.); выходная емкость Cob тип. 1.5 пФ.
  • Режимы насыщения: VCE(sat) тип. 0.08 В, макс. 0.3 В при IC=10 мА, IB=1 мА.
  • Выводы корпуса TO‑92: 1 — Эмиттер; 2 — База; 3 — Коллектор.
Примечание: параметры основаны на документации Fairchild Semiconductor для SS9011. Источник: Fairchild (onsemi) Datasheet (PDF).

Основные области применения

  • AM‑преобразователи.
  • Усилители промежуточной частоты AM/FM.
  • Общепромышленные малосигнальные усилительные каскады.

Совместимые обозначения и альтернативы

Модель известна как SS9011 в даташите Fairchild; на рынке также встречается под обозначением S9011 у других производителей. Перед заменой обязательно сверяйте VCEO, IC, hFE и другие параметры по их официальным даташитам.

Вопросы-ответы (FAQ)

Какая полярность и распайка выводов в TO‑92?

Транзистор NPN; в корпусе TO‑92 выводы: 1 — Эмиттер, 2 — База, 3 — Коллектор (согласно даташиту).

На какие напряжения и токи он рассчитан?

VCEO до 30 В, VCBO до 50 В, VEBO до 5 В; максимальный коллекторный ток 30 мА; рассеиваемая мощность до 400 мВт.

Подходит ли для ВЧ каскадов?

Да, при соблюдении условий из даташита: fT минимум 150 МГц (типично 370 МГц) обеспечивает работу в ВЧ и ПЧ трактах.

Характеристики
-Основные-
-Полярность-
NPN
Основные
Максимальное напряжение
30 V
Максимальный ток
0.03 А
Тип корпуса
TO-92
Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.
