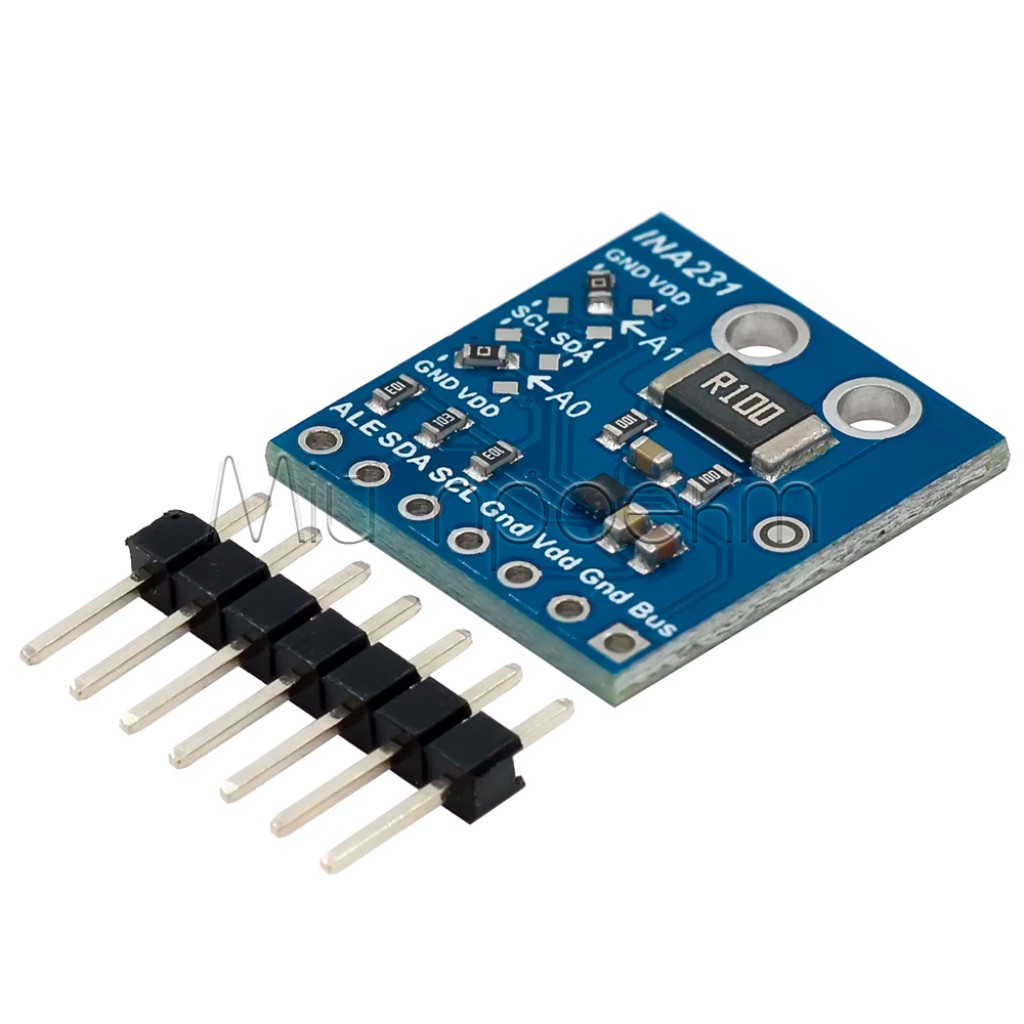

Кратко о модуле INA231
INA231 — модуль для измерения двунаправленного тока, напряжения и мощности в цепях постоянного тока с передачей данных через I²C. Модуль подходит для контроля потребления электроники и мониторинга зарядки и разрядки аккумуляторов.
Со штатным шунтом R100 выбирайте модуль для измерений до ±0,8 А. Электронике требуется отдельное низковольтное питание, а для получения показаний нужны контроллер и настроенная программа.
Ключевые характеристики
- Микросхема
- INA231, АЦП 16 бит
- Измеряемое напряжение шины
- 0–28 В DC
- Диапазон измерения тока
- До ±0,8 А со штатным шунтом; не является гарантированным длительным током платы
- Шунт
- 0,1 Ом, маркировка R100
- Диапазон входа шунта
- Приблизительно ±81,92 мВ[1]
- Питание электроники
- 2,7–5,5 В
- Интерфейс
- I²C; адрес по умолчанию 0x40, перед запуском проверьте сканером
- Шаг преобразования напряжения
- Шунт — 2,5 мкВ; шина — 1,25 мВ; эти значения не определяют погрешность всего модуля
- Настройки измерения
- Усреднение от 1 до 1024 преобразований; время преобразования от 140 мкс до 8,244 мс
- Дополнительные возможности
- Выход ALERT, RC-фильтры измерительных входов
- Размеры модуля

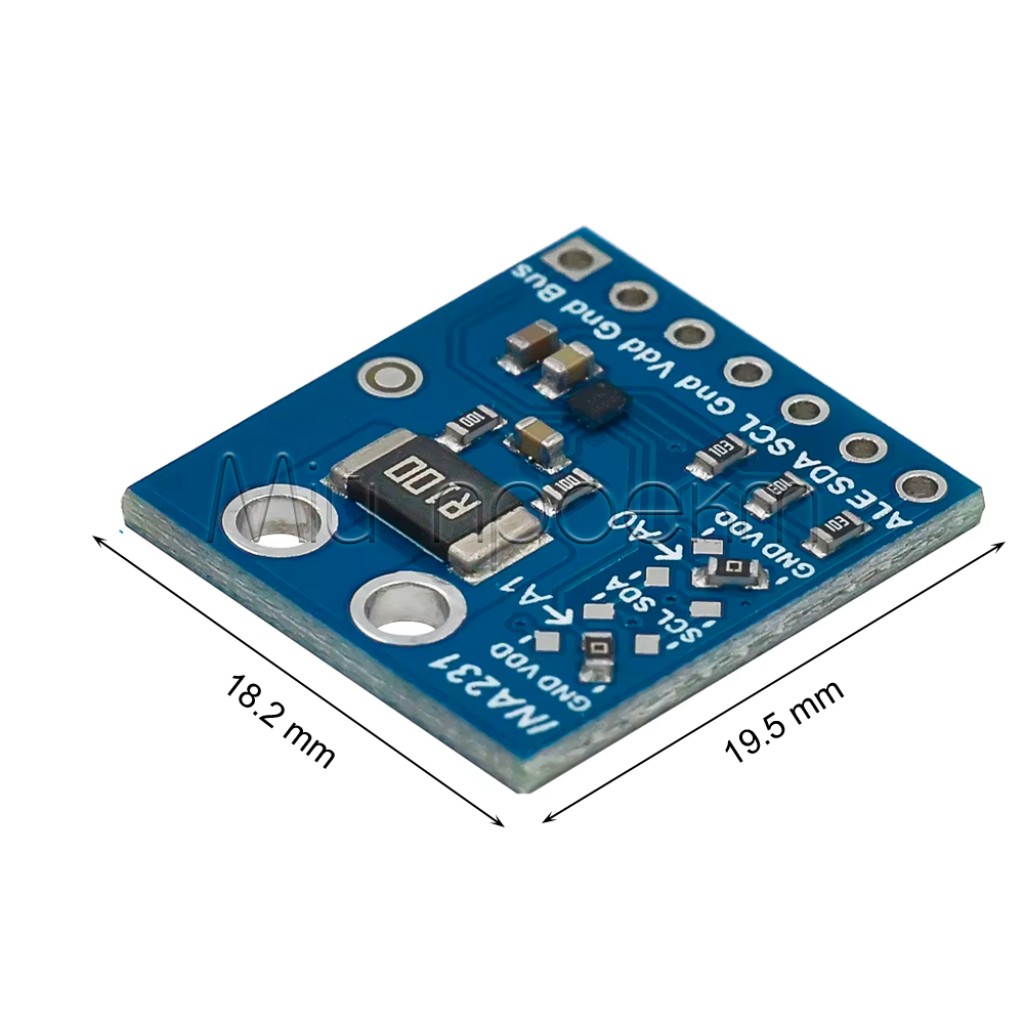

- 18,2 × 19,5 × 3 мм
Подробное описание и особенности

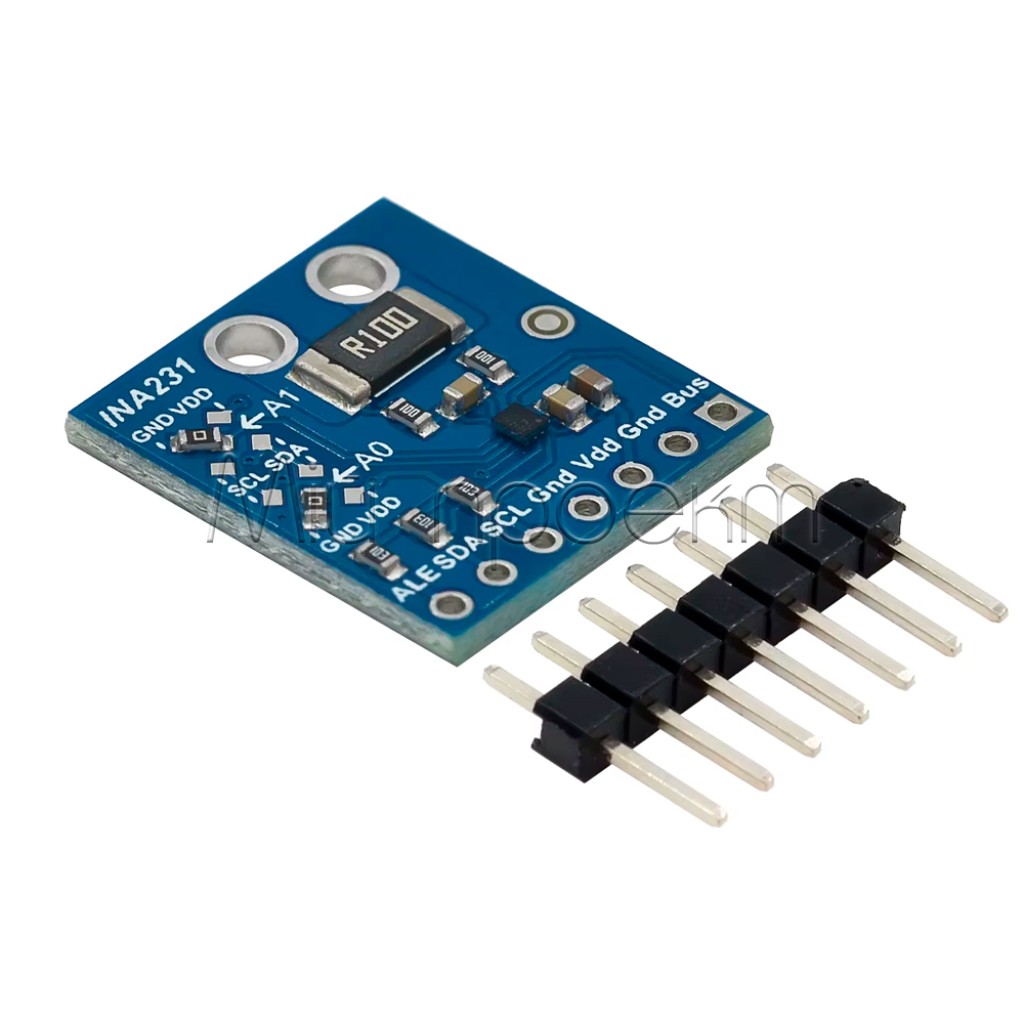

Измерение через шунт
INA231 определяет ток по падению напряжения на шунте и отдельно измеряет напряжение шины. Знак тока позволяет различать два направления его протекания, что полезно в аккумуляторных системах. Для правильного масштаба показаний настройте программу под сопротивление штатного шунта 0,1 Ом.
Предел тока зависит не только от нагрева резистора, но и от допустимого измеряемого падения напряжения. Увеличение диапазона в настройках библиотеки не расширяет физический диапазон входа INA231.[1] Внешний шунт требует отдельной схемы силового подключения и новой калибровки, а не только изменения числа в программе.
Скорость, фильтрация и оповещения
Программируемое усреднение и время преобразования позволяют выбрать баланс между стабильностью показаний и скоростью их обновления. Большее усреднение удобно для медленных изменений потребления, но может скрыть короткий импульс нагрузки. RC-фильтры помогают уменьшать влияние помех, однако не заменяют правильного монтажа.
Выход ALERT передает сигнал о выполнении настроенного условия. Контроллер или внешняя схема должны отдельно обработать этот сигнал; сам выход не разрывает силовую цепь и не заменяет защиту от короткого замыкания.
Разрешение АЦП не равно гарантированной точности готового измерителя. На результат влияют фактическое сопротивление шунта, контакты, нагрев и помехи. Перед оценкой малых токов проверьте нулевые показания и сравните измерения с эталонным прибором.
Подойдет / не подойдет
Подойдет
- Для регистрации потребления низковольтной электроники в пределах диапазона модуля.
- Для контроля направления тока в аккумуляторной цепи.
- Для проектов с Arduino, ESP32, STM32 и Raspberry Pi при условии согласования уровней I²C и настройки программы.
Не подойдет
- Для измерения 1 А или более со штатным R100.
- Для шин свыше 28 В. Для более высокого напряжения или большего тока рассмотрите модуль INA228, проверив его диапазон, нагрев и другую схему подключения; прямой заменой INA231 он не является.
- В качестве готового автономного индикатора, зарядного устройства или BMS.
- Для прямого подключения к сети 230 В.
Примеры применения
- Сравнение режимов работы устройства. Включите шунт последовательно в цепь питания датчика или контроллера и сравнивайте потребление во время активной работы и ожидания. Проверьте, что пики тока также остаются в диапазоне измерения.
- Логгер аккумуляторной цепи. Регистрируйте напряжение и знак тока во время зарядки и разрядки. Учет энергии или заряда во времени реализуйте программно; для оценки остаточной емкости нужен отдельный алгоритм.
- Учебный измерительный стенд. Для считывания I²C можно выбрать Nano V3.0 ATmega328P Type-C, модель 1252 или Nano V3.0 ATmega328P Type-C, модель 1499. Обе платы работают с логикой 5 В; программу и калибровку нужно настроить под INA231.

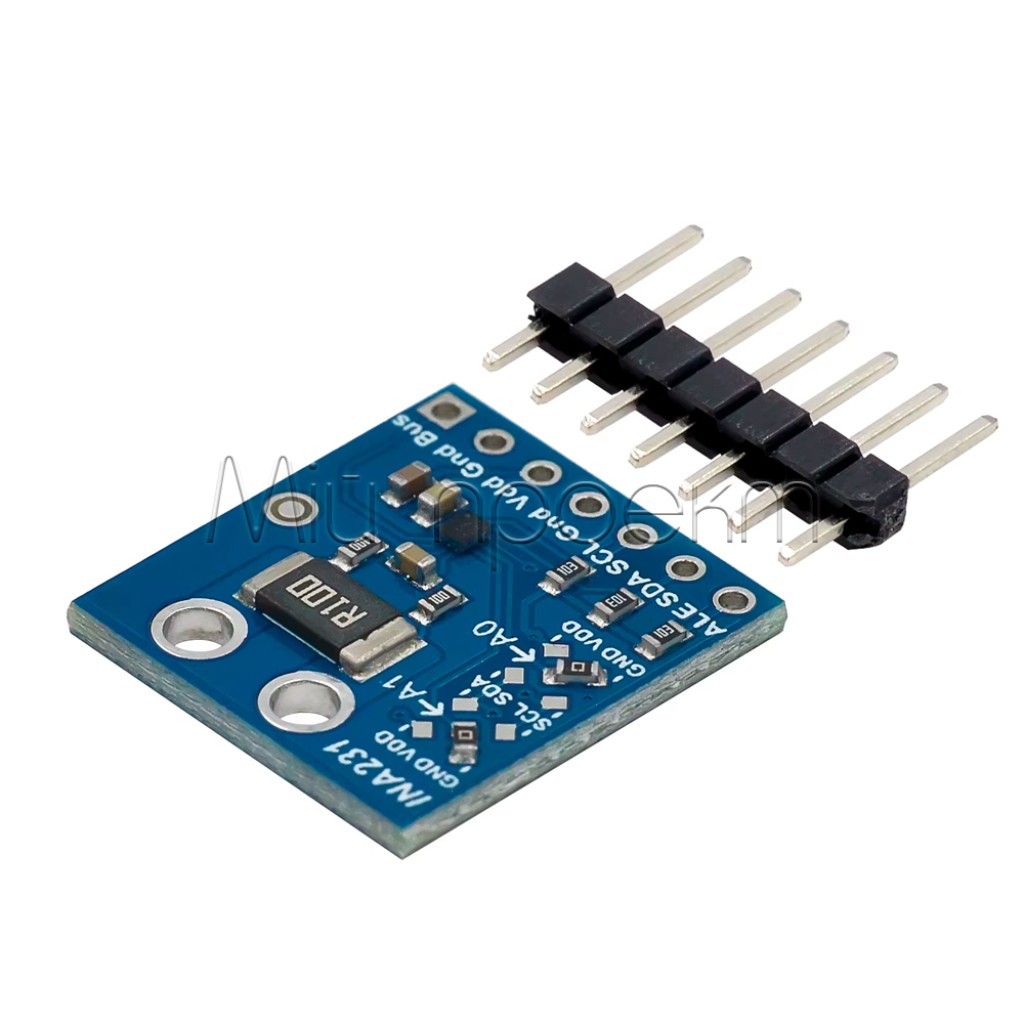

Подключение и первый запуск
Разделите питание и измеряемую цепь
Обесточьте схему и сверьте маркировку контактов платы. Подавайте 2,7–5,5 В только на питание электроники; измеряемое напряжение подключайте к предназначенным для этого измерительным входам.
Согласуйте сигнальные уровни
Соедините землю сигнальных цепей и линии SDA и SCL. Перед подключением к контроллеру 3,3 В проверьте напряжение подтяжки I²C. Если подтяжки работают от 5 В, используйте соответствующее согласование, например 4-канальный преобразователь логических уровней, с учетом скорости обмена.

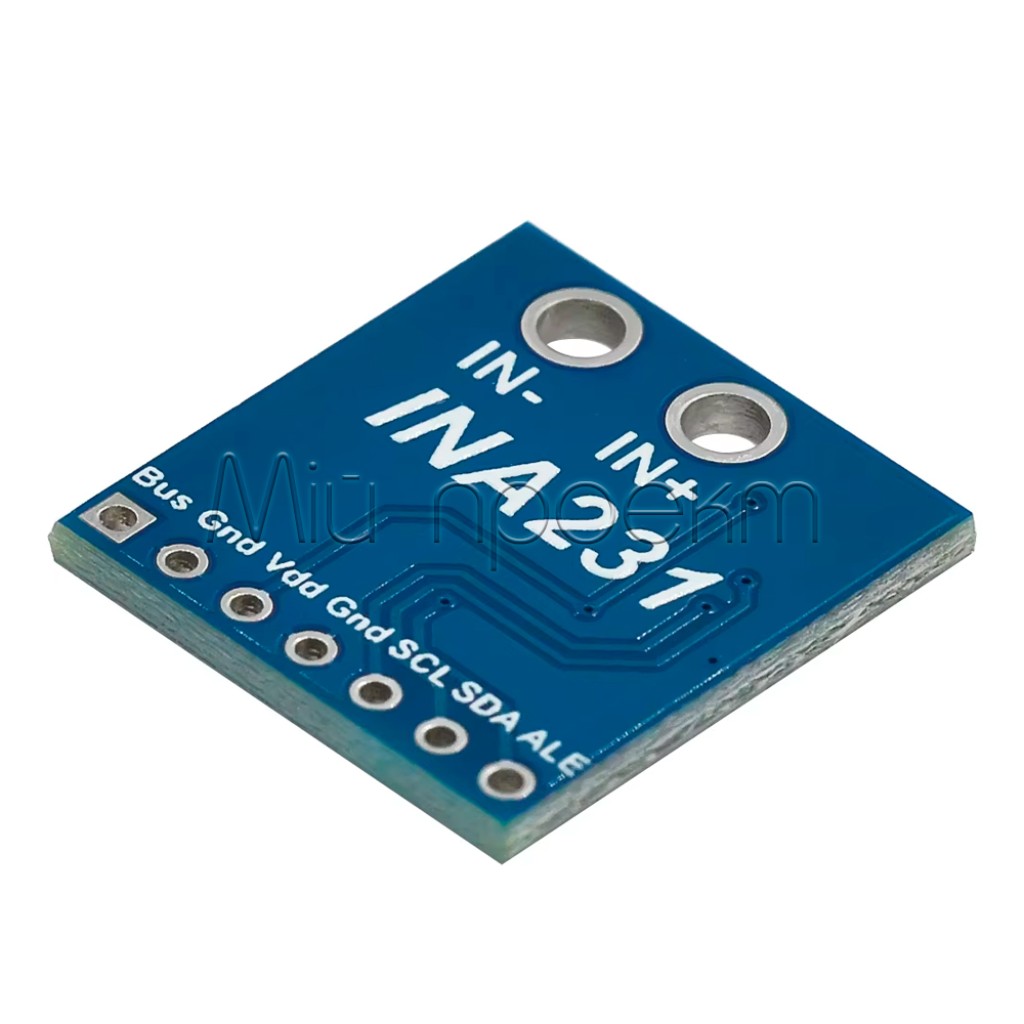

Включите шунт последовательно
Токовый путь через шунт должен быть последовательным с нагрузкой. Не замыкайте входами шунта полюсы источника. Сверьте подключение входа напряжения и полярность измерения с фактическими соединениями платы.
Настройте и проверьте показания
Найдите адрес сканером I²C, задайте сопротивление шунта, режим преобразования и усреднение. Начните с небольшой известной нагрузки и ограничения тока источника, проверьте знак и масштаб показаний. Поправочный коэффициент определяйте по сравнению с эталонным прибором, а не подбирайте произвольно.
Ограничения и безопасность
28 В — предел измеряемой шины, не питания
Не подавайте измеряемое напряжение на контакты питания или I²C. Учитывайте переходные выбросы напряжения и оставляйте запас до предела входов. Монтаж и изменение подключений выполняйте без питания.
Отдельная защита силовой цепи
Предусмотрите защиту от короткого замыкания, особенно при работе с аккумулятором. Не воспринимайте диапазон ±0,8 А как гарантию непрерывной работы платы при любых условиях: контролируйте нагрев шунта, контактов и проводников. ALERT не заменяет предохранитель или силовой выключатель.
Питание не определяет уровень I²C
Поддержка микросхемой INA231 интерфейса с логикой 1,8 В не означает автоматической совместимости всей платы с любым контроллером.[1] До соединения проверьте подтяжки SDA, SCL и ALERT и допустимые напряжения входов контроллера.
FAQ
Можно ли измерять заряд и разряд одним модулем?
INA231 измеряет двунаправленный ток. При правильном подключении и обработке знака программа может различать зарядку и разрядку; зарядное устройство и защита аккумулятора нужны отдельно.
Почему показания тока имеют неправильный масштаб?
Для INA231 проверьте фактическое сопротивление шунта и параметры калибровки в программе. Настройки для другого шунта искажают пересчет в амперы; корректировка не должна маскировать превышение диапазона входа.
Можно ли без изменений использовать библиотеку для INA226?
Для INA231 не следует рассчитывать на работу любой библиотеки INA226 без проверки. Сверьте поддержку регистров, инициализацию и калибровку; пример для другой платы может использовать другое сопротивление шунта.
Показывает ли модуль готовое значение емкости аккумулятора?
Модуль передает электрические параметры, а учет емкости требует накопления измеренного тока во времени программой. Процент заряда дополнительно зависит от начального состояния и фактической емкости батареи.
Документы и источники
- Texas Instruments — INA231 28-V, 16-Bit, I²C Output Current, Voltage and Power Monitor With Alert in WCSP Package, Rev. D, июль 2022: диапазон измерительного входа, принцип шунтового измерения и электрические параметры интерфейса микросхемы.
