Кратко об INA219
INA219 — цифровой модуль для измерения тока и напряжения и вычисления мощности в низковольтных цепях постоянного тока. Модуль передаёт показания через I²C и подходит для мониторинга питания электроники и заряда и разряда аккумуляторов.
Измеряемое напряжение — до 26 В, диапазон тока со штатным шунтом — до ±3,2 А при соответствующей настройке. Питание VCC и измерительные входы VIN+ / VIN− имеют разное назначение: напряжение нагрузки нельзя подавать на VCC.
Ключевые характеристики
- Микросхема
- INA219
- Измеряемое напряжение шины
- 0–26 В DC
- Диапазон измерения тока
- до ±3,2 А; зависит от настроек измерения
- Шунт
- 0,1 Ом, маркировка R100
- Питание VCC
- 3–5,5 В
- Интерфейс
- I²C, линии SDA и SCL
- Параметры мониторинга
- напряжение шины, падение напряжения на шунте, ток и мощность
- Подключение

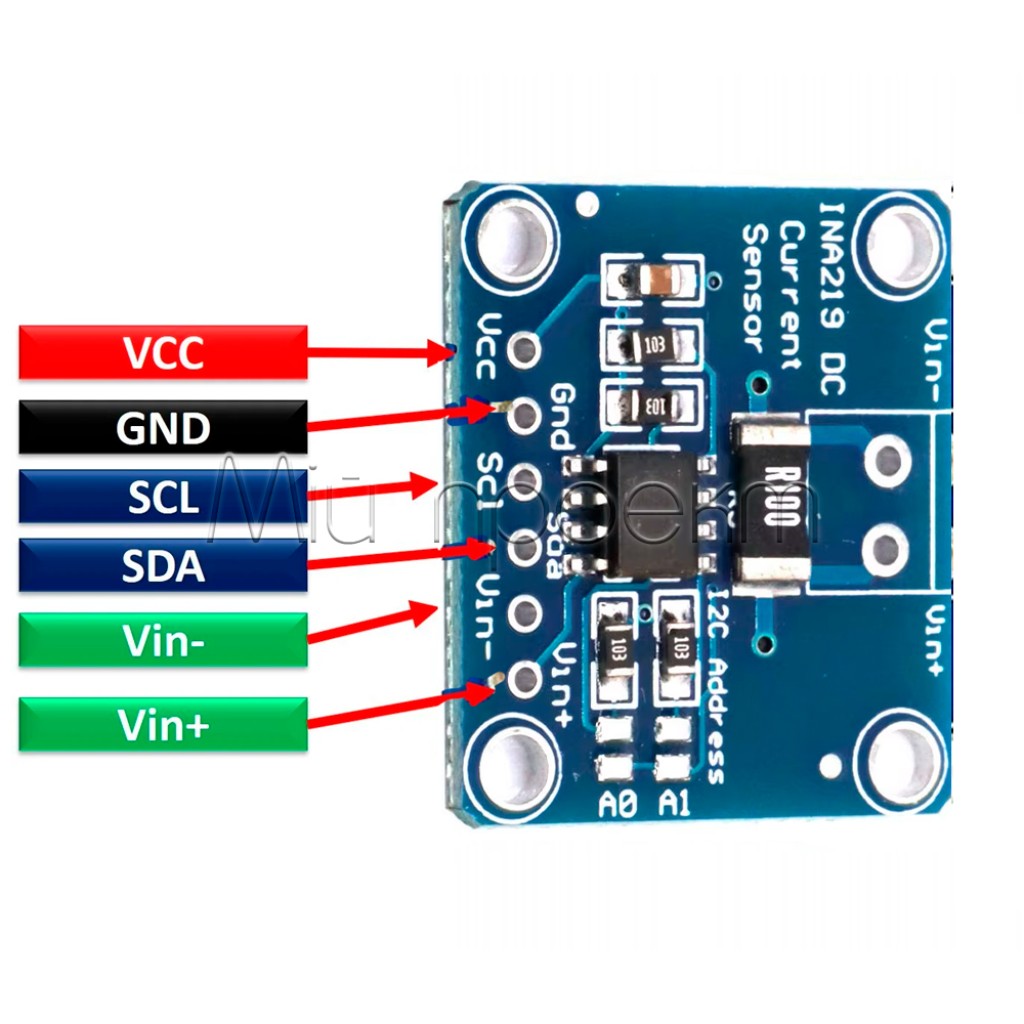

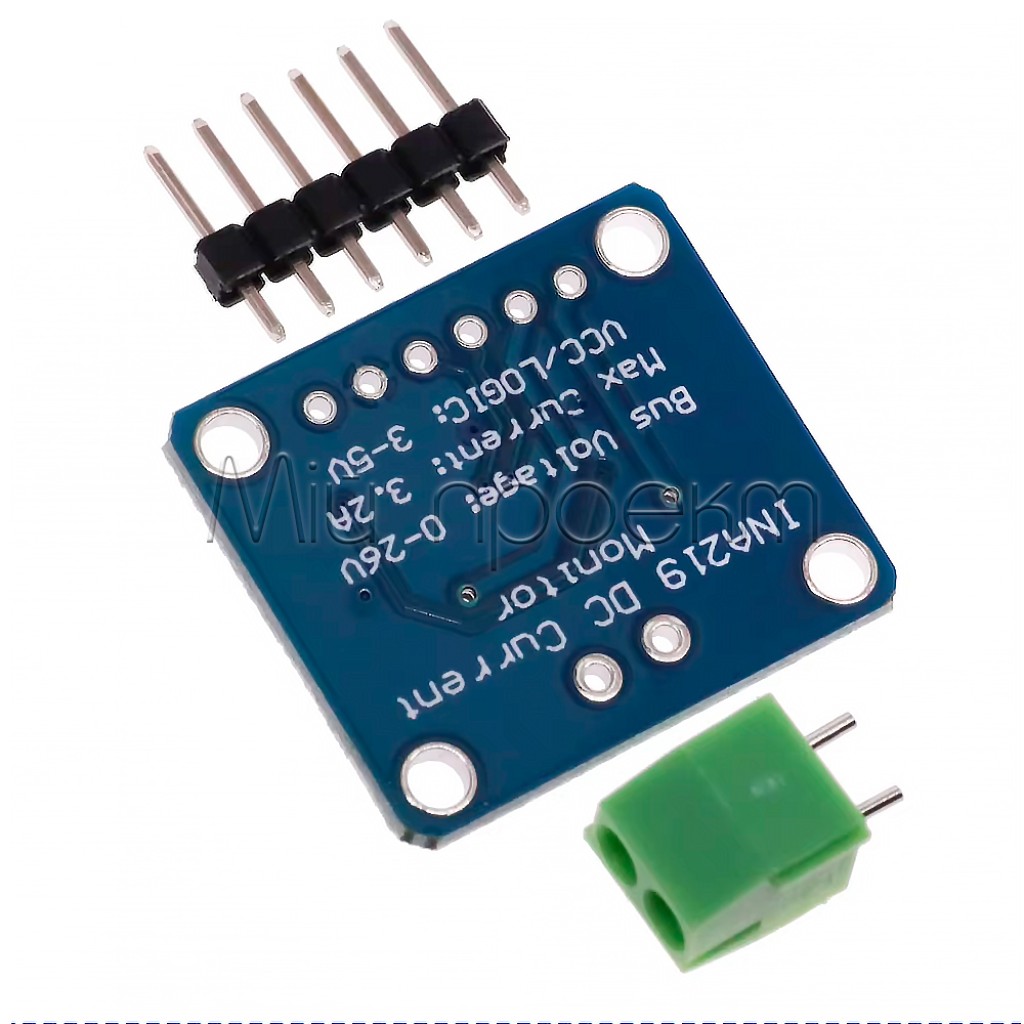

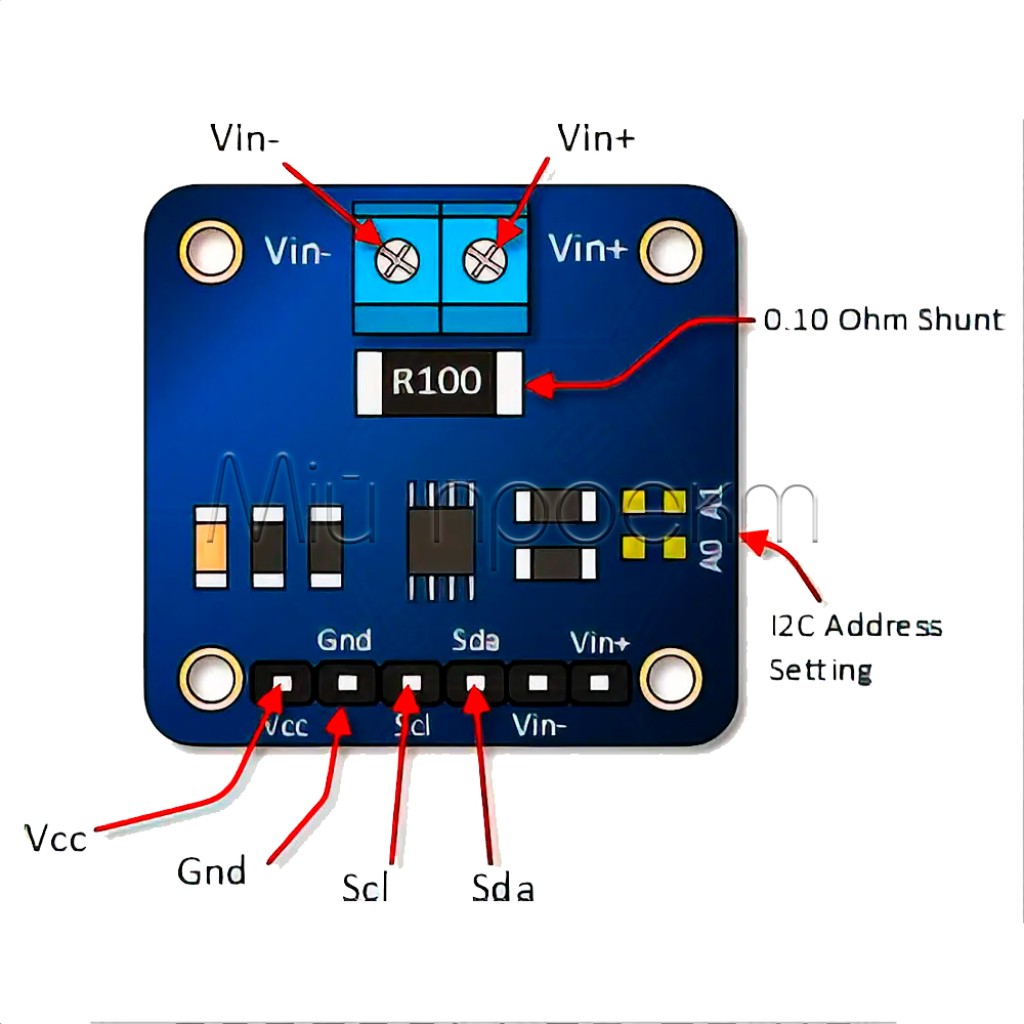

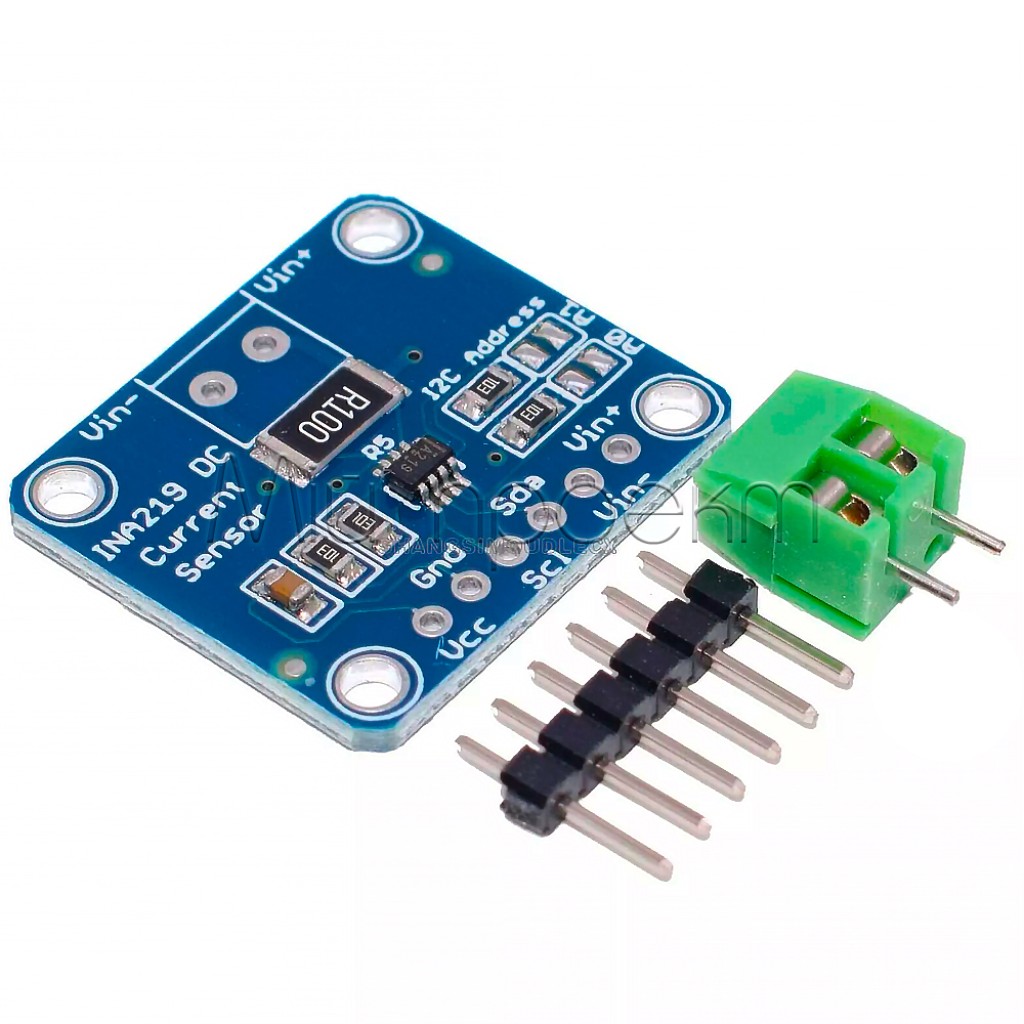

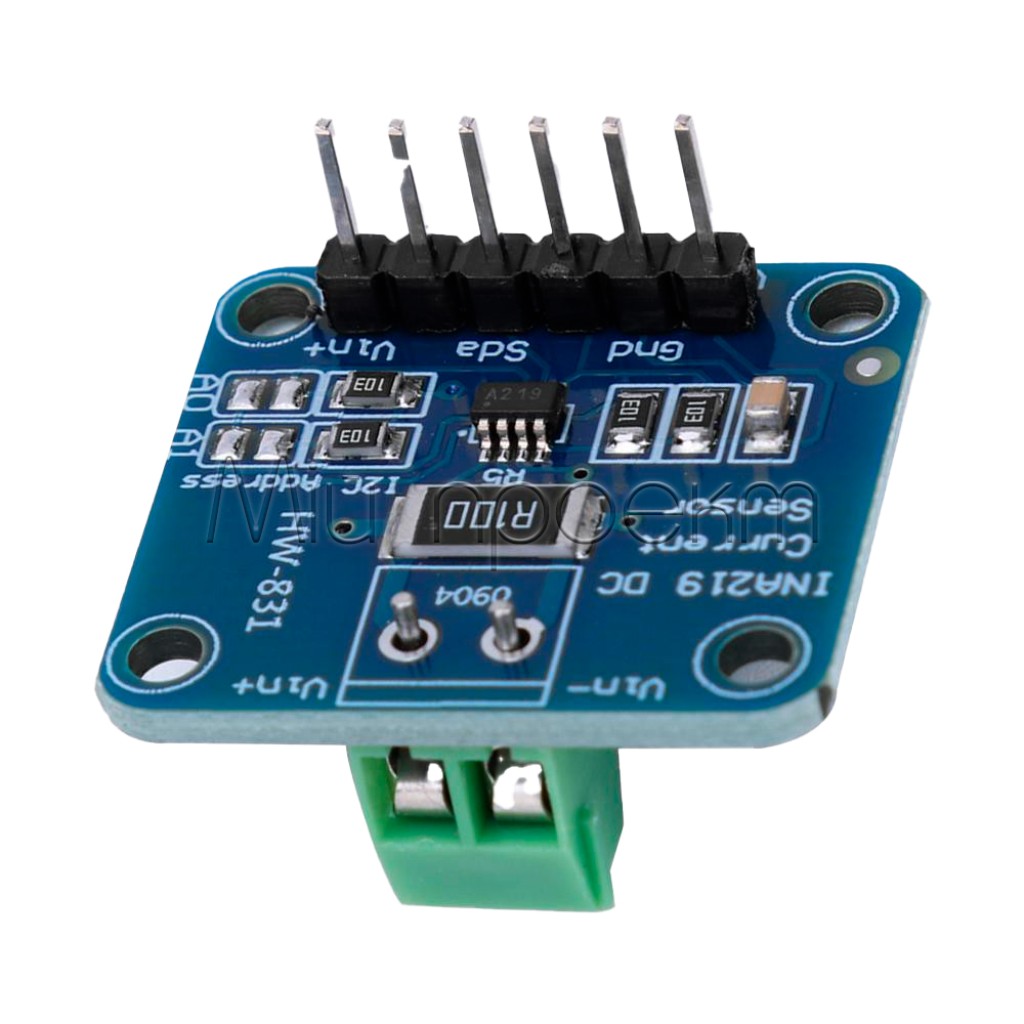

- VCC, GND, SCL, SDA, VIN+, VIN−; двухконтактный винтовой клеммник
- Размеры модуля

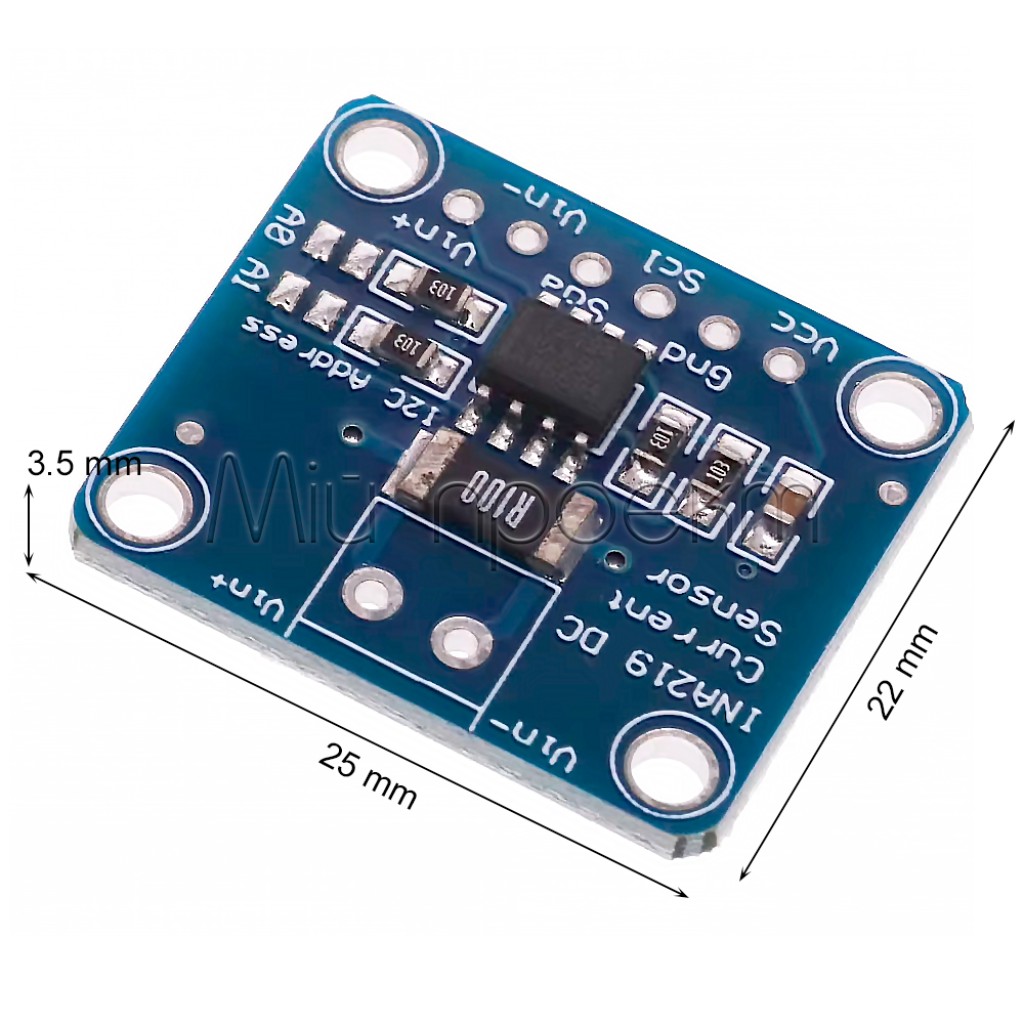

- 26 × 22 мм
- Рабочая температура
- −40…+85 °C
Подробное описание и особенности
Измерение в плюсовой линии
Ток нагрузки проходит через шунт между VIN+ и VIN−. INA219 измеряет падение напряжения на шунте и использует калибровочный коэффициент для вычисления тока. Изменение направления тока меняет знак показаний, поэтому можно различать заряд и разряд.
Напряжение шины измеряется между VIN− и GND, то есть при типовом подключении соответствует напряжению на нагрузке после шунта.[1] Шунт и силовые провода добавляют сопротивление в цепь: при анализе потребления учитывайте падение напряжения на них.
Настройка и обработка данных
Микросхема INA219 имеет программируемый усилитель, режимы преобразования и усреднения. Выбор настроек позволяет согласовать диапазон, скорость обновления и фильтрацию показаний.[1] Разрешение показаний не равно гарантированной точности готового прибора: результат также зависит от шунта, калибровки и монтажа.
Для Arduino можно использовать библиотеку Adafruit INA219. Её настройки калибровки рассчитаны на шунт 0,1 Ом; программный режим с названием «32V» не позволяет подавать на входы более 26 В.[1][2] Для учёта энергии или заряда контроллер должен накапливать показания во времени; сам датчик не определяет остаточную ёмкость аккумулятора.
Подойдёт / не подойдёт
Подойдёт
- для цифрового мониторинга низковольтной DC-нагрузки;
- для регистрации направления тока в аккумуляторной системе;
- для учебных амперметров и измерителей мощности с микроконтроллером;
- для Arduino, ESP32 или Raspberry Pi после согласования питания, логических уровней и программного обеспечения.
Не подойдёт
- для прямого измерения сети 230 В или переменного напряжения;
- для токов, превышающих диапазон штатного шунта;
- в качестве автономного зарядного устройства, BMS или защиты от короткого замыкания;
- для измерения с гальванической развязкой контроллера и нагрузки.
Для измерения большего тока или AC-тока в безопасной низковольтной цепи можно рассмотреть ACS712 в версии на 5, 20 или 30 А. Он имеет аналоговый выход и не заменяет INA219 без изменения схемы и программы.
Примеры применения
Стенд для проверки электроники
Установите INA219 между низковольтным DC-источником и тестируемой платой, чтобы сравнивать её потребление в разных режимах. Контроллер может выводить показания на дисплей или передавать их на компьютер; ток нагрузки должен оставаться в допустимом диапазоне.
Регистратор заряда и разряда
В низковольтной аккумуляторной системе контроллер может записывать напряжение и знак тока, чтобы анализировать работу зарядного устройства и нагрузки. Зарядку, отключение и защиту аккумулятора должны обеспечивать отдельные соответствующие узлы.
Подключение и первый запуск
Подключите питание и I²C
При обесточенной схеме соедините GND модуля, контроллера и минус измеряемого источника. Подайте на VCC стабилизированное питание: для 3,3-вольтового контроллера используйте 3,3 В и проверьте, что подтяжки SDA/SCL не поднимают сигналы до 5 В. SDA и SCL соедините с соответствующими линиями контроллера.
Включите шунт последовательно
Плюс источника подключите к VIN+, VIN− — к плюсу нагрузки, минус нагрузки — к минусу источника. VIN− не является минусовой клеммой питания. Не соединяйте VIN+ и VIN− непосредственно с плюсом и минусом источника: это создаст короткое замыкание через шунт.
Проверьте адрес и калибровку
Найдите модуль I²C-сканером и укажите найденный адрес в программе. Перед подключением нескольких датчиков проверьте доступные перемычки и назначьте разные адреса. Настройте библиотеку для шунта 0,1 Ом и нужного диапазона, затем сравните показания с эталонным прибором на известной нагрузке.
Контроллеры и монтаж
Для локального измерителя можно выбрать Nano V3.0 ATmega328P с 5-вольтовой логикой, а для передачи показаний через Wi-Fi — ESP32 MiniKit с логикой 3,3 В. Питание датчика и подтяжки I²C согласуйте с выбранной платой.
Для временных сигнальных соединений можно использовать провода Dupont, подобрав концы под установленные контакты. Силовую линию нагрузки монтируйте отдельными проводами с соответствующим допустимым током.
Ограничения и безопасность
Не превышайте напряжение входов
Напряжение на VIN+ и VIN− относительно GND не должно превышать 26 В или становиться отрицательным. Двунаправленное измерение тока не означает возможности измерять отрицательное напряжение шины.[1] Не подключайте модуль к сети 230 В.
Диапазон измерения не является защитой
Значение 3,2 А обозначает верхний предел измерения со штатным шунтом, а не гарантию непрерывной работы всей платы при любых условиях. Оставляйте запас по току, контролируйте нагрев шунта и клемм, используйте соответствующий предохранитель. Не увеличивайте ток простой заменой шунта без расчёта всего силового тракта.
Учитывайте влияние монтажа
Короткие силовые провода надлежащего сечения и надёжные контакты уменьшают дополнительное падение напряжения. Для измерения малых токов проверяйте ноль, калибровку и путь питания самого датчика: результат зависит от того, ток каких потребителей проходит через шунт.
FAQ
Можно ли измерять 12 В, питая датчик от 3,3 В?
INA219 имеет отдельное питание логики и измерительные входы, поэтому такая схема возможна. Подайте 3,3 В на VCC, включите VIN+ / VIN− в плюсовую линию 12-вольтовой нагрузки и обеспечьте общую землю.
Почему напряжение считывается, а ток равен нулю?
Для получения показаний тока и мощности INA219 необходима настроенная калибровка.[1][2] Проверьте инициализацию библиотеки, сопротивление шунта в настройках и то, что ток нагрузки действительно проходит через VIN+ и VIN−.
Можно ли использовать INA219 вместо BMS?
INA219 измеряет параметры питания, но не заменяет BMS, зарядное устройство или силовой выключатель. Для автоматического отключения нужны контроллер и отдельные исполнительный и защитный узлы.
Документы и источники
- Texas Instruments, INA219 Zerø-Drift, Bidirectional Current/Power Monitor With I²C Interface, SBOS448G, Rev. G — электрические пределы, измерение напряжения относительно GND, режимы и калибровка микросхемы INA219.
- Adafruit, Adafruit_INA219.cpp — инициализация библиотеки и коэффициенты калибровки для шунта 0,1 Ом.
