INA228 20-битный модуль мощности (тока и напряжения)

Страна-производитель: Китай Код товара: 1664
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Инструкция
Рекомендуем

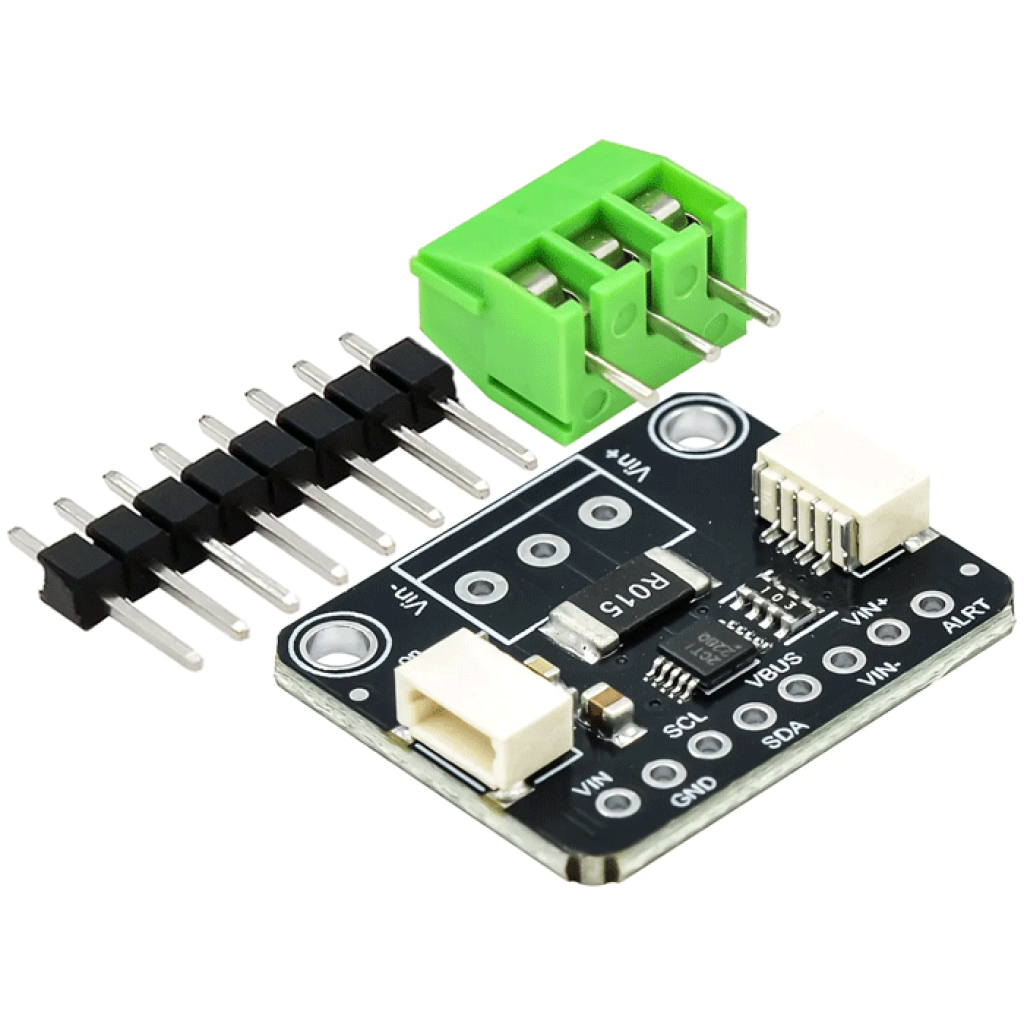

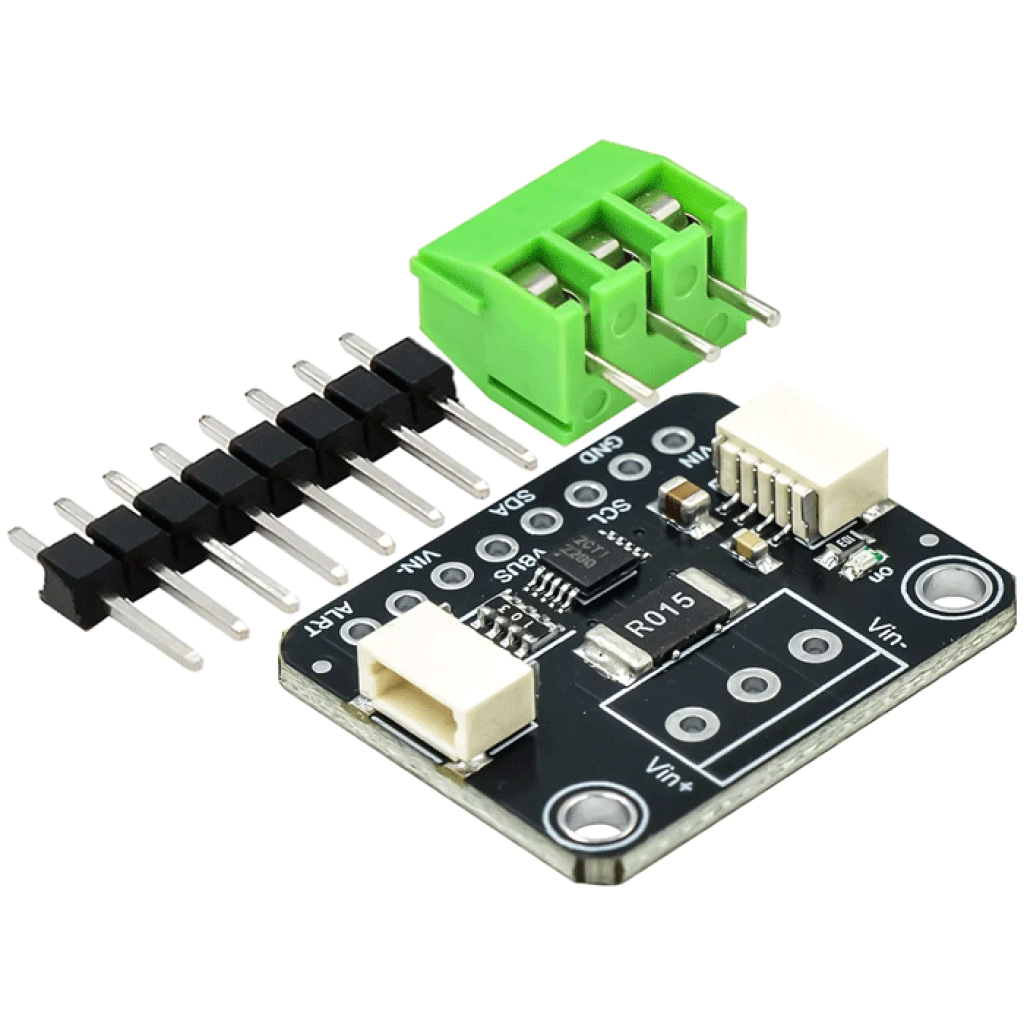

INA228 20-битный модуль мощности (тока и напряжения)
INA228 20-битный модуль мощности (тока и напряжения)
INA228 20-битный модуль мощности (тока и напряжения)
INA228 20-битный модуль мощности (тока и напряжения)
INA228 20-битный модуль мощности (тока и напряжения)
Нет в наличии
Код товара: 1664
790.00 грн
🚚 Відправка щодня о 15 годині, окрім неділі
-Рабочее напряжение-:3–5 В DC, питание электроники модуля
-Разрядность АЦП-:20 бит
-Тип разъема-:2 разъёма STEMMA QT / Qwiic; 3-контактный винтовой разъём
-Чип-:INA228
-Размеры-:25,4 × 20,4 мм
-Диапазон рабочей температуры-:−40…+125 °C; допустимая нагрузка зависит от нагрева силовой части
-Измерительный диапазон-:Напряжение шины: 0–85 В DC; ток: до ±10 А в режиме 1×, до ±2,7 А в режиме 4×; длительный ток ограничен нагревом шунта, проводников и клемм
-Вес-:3,7 г
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Почта
Meest Почта
от 49 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
INA228 20-битный модуль мощности (тока и напряжения)
Код товара: 1664
790.00 грн
Описание

Кратко о модуле INA228

INA228 — модуль измерения напряжения, двунаправленного тока и мощности в цепях постоянного тока с передачей данных через I²C. Модуль подходит для мониторинга аккумуляторов, анализа потребления электроники и создания регистратора энергии.

Измерительная шина поддерживает 0–85 В, тогда как электроника модуля питается от 3–5 В. Для корректных показаний тока необходимо настроить калибровку под фактический шунт; предел ±10 А не следует воспринимать как гарантию непрерывной работы при любых условиях охлаждения.

Ключевые характеристики

Измерительная микросхема
INA228, 20-битный АЦП
Напряжение измеряемой шины
0–85 В DC
Диапазон тока
до ±10 А в режиме 1×; до ±2,7 А в режиме 4×
Питание модуля
3–5 В
Интерфейс
I²C
Функции
измерение напряжения и тока, расчет мощности, накопление энергии и заряда
Подключение
2 разъема STEMMA QT / Qwiic, 3-контактный винтовой разъем

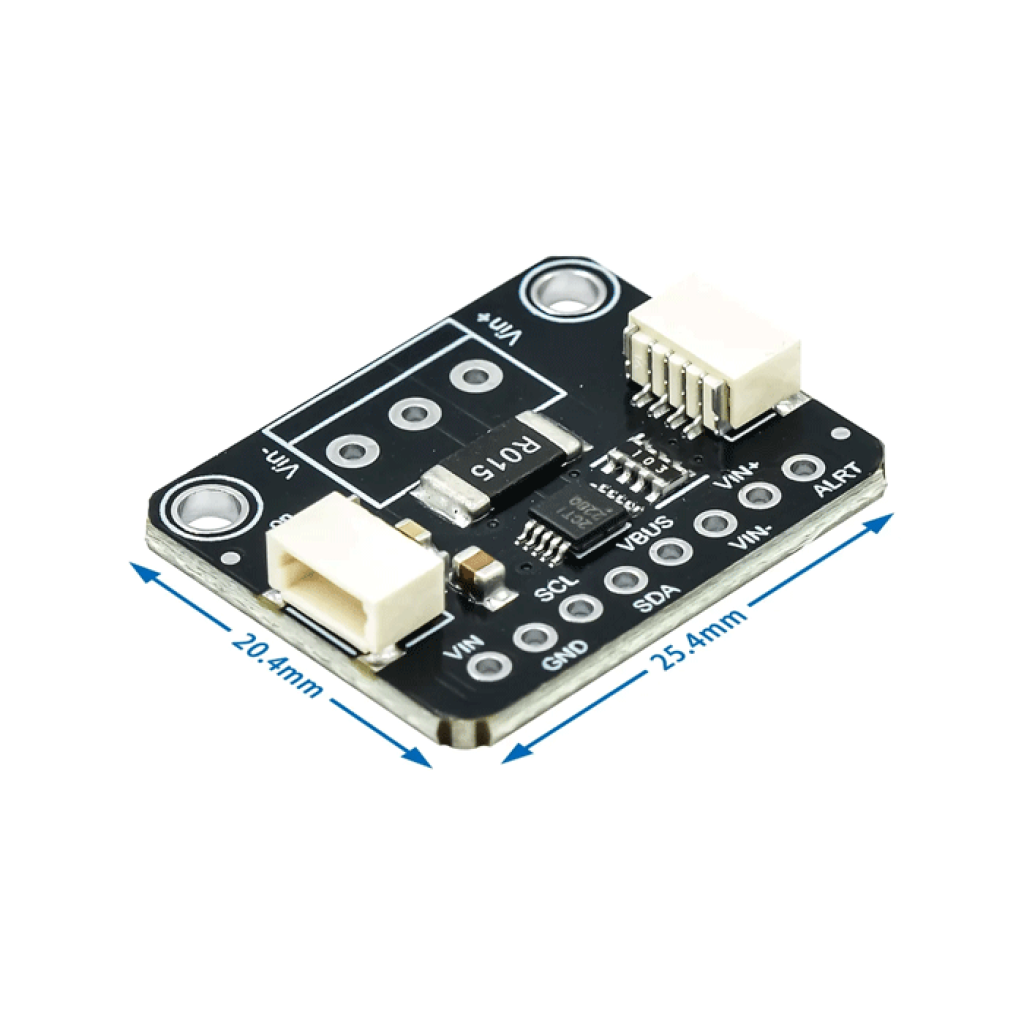

Размеры модуля
25,4 × 20,4 мм
Масса
3,7 г
Рабочая температура
−40…+125 °C; допустимая нагрузка зависит от нагрева силовой части

Подробное описание и особенности

Измерение через шунт

INA228 определяет ток по падению напряжения на шунте и отдельно измеряет напряжение шины. Двунаправленное измерение позволяет различать зарядку и разрядку аккумулятора. Шунт можно включать на высокой стороне — в положительном проводе — или на низкой стороне, в обратном проводе; подключение входа напряжения должно соответствовать выбранной схеме.

Программный выбор диапазона изменяет чувствительность к падению напряжения на шунте. Микросхема INA228 поддерживает дифференциальные диапазоны ±163,84 мВ и ±40,96 мВ: более узкий диапазон дает меньший шаг преобразования, но раньше достигает предела при увеличении тока.[1] Переключение режима не повышает допустимый ток проводников или клемм.

Энергия, заряд и температура

INA228 выполняет расчет мощности и накопление энергии и заряда внутри микросхемы. Контроллер настраивает измерения и считывает результаты, поэтому для работы все равно нужны программа и корректные параметры калибровки.

Встроенный температурный канал измеряет температуру кристалла INA228, а не непосредственно аккумулятора или нагрузки.[1] Для контроля температуры батареи нужен отдельный датчик в соответствующем месте.

Разрешение и практическая точность

20-битный АЦП обеспечивает малый шаг преобразования, но количество битов не определяет погрешность готового измерителя. Результат зависит также от шунта, его нагрева, контактов, помех и настроек. Для малых токов проверьте нулевые показания и сравните результат с эталонным прибором, прежде чем оценивать потребление в режиме сна.

Подойдет / не подойдет

Подойдет

  • Для регистрации напряжения, тока и энергопотребления DC-устройств.
  • Для контроля направления тока в аккумуляторной цепи.
  • Для проектов на Arduino, ESP32, STM32 или Raspberry Pi при условии согласованных уровней I²C и настроенной библиотеки INA228.

Не подойдет

  • Для прямого подключения к сети 230 В или в качестве готового измерителя переменного тока.
  • В качестве замены BMS, зарядного устройства или силовой защиты аккумулятора.
  • В качестве автономного индикатора без контроллера и программы. Для отображения напряжения и тока без программирования можно выбрать панельный вольтметр-амперметр с внешним шунтом; у него другая схема подключения, и он не заменяет функции накопления энергии INA228.

Примеры применения

Контроль зарядки и разрядки

Установите измерительный шунт в ветви аккумулятора и считывайте ток и накопленный заряд контроллером. Напряжение батареи вместе с возможными выбросами должно оставаться в допустимых пределах; зарядное устройство и защита батареи работают отдельно.

Сравнение режимов IoT-устройства

Модуль можно использовать для сравнения потребления во время передачи данных и простоя. Подберите диапазон под пиковый ток, а малое потребление оценивайте после проверки нуля и калибровки.

Сетевой регистратор мощности

ESP32 MiniKit может считывать INA228 через I²C и передавать показания через Wi-Fi. Для такого соединения используйте питание модуля 3,3 В и проверьте, что подтяжка SDA и SCL не подает на GPIO ESP32 более высокое напряжение.

Подключение и первый запуск

  1. Разделите питание и измерительные входы

    Обесточьте схему. По маркировке платы найдите питание электроники, землю, SDA, SCL, входы шунта и вход напряжения шины. Не путайте питание 3–5 В с измерительным входом до 85 В.

  2. Подключите контроллер

    Соедините землю, питание и I²C с учетом логических уровней контроллера. Используйте совместимый кабель STEMMA QT / Qwiic или соответствующие выводы платы. Для сигнального монтажа на совместимых штыревых контактах можно подобрать провода Dupont; не пропускайте через них силовой ток нагрузки.

  3. Подключите измеряемую цепь

    Токовый путь через шунт включайте последовательно с нагрузкой, а не параллельно источнику. Сверьте подключение входа напряжения для высокой или низкой стороны и проверьте фактические соединения перемычек платы. Не переносите положения перемычек с другого модуля без проверки.

  4. Настройте масштаб измерения

    Найдите адрес I²C сканером, включите нужные преобразования и задайте фактическое сопротивление шунта. Для микросхемы INA228 значение SHUNT_CAL зависит от ADCRANGE, сопротивления шунта и CURRENT_LSB; стандартные параметры библиотеки не обязательно соответствуют вашей плате.[2]

  5. Проверьте на небольшой нагрузке

    Первое включение выполните с ограничением тока. Сравните напряжение и ток с эталонным прибором, проверьте знак тока и нагрев контактов, а затем постепенно увеличивайте нагрузку.

Ограничения и безопасность

85 В — не напряжение питания

Подавайте на питание модуля только 3–5 В. Высокое измеряемое напряжение подключайте только к предназначенным для него входам. Монтируйте обесточенную цепь, изолируйте открытые контакты и не используйте плату для сети 230 В.

Контролируйте силовые соединения

Длительный ток ограничивают шунт, проводники, клеммы и отвод тепла. Не оставляйте предельную нагрузку без контроля нагрева. Для аккумуляторной цепи предусмотрите отдельную защиту от короткого замыкания; измерение тока само по себе не отключает нагрузку.

Согласуйте уровни I²C

Питание модуля от 5 В не гарантирует безопасного прямого подключения к контроллеру с логикой 3,3 В. До соединения проверьте напряжение подтяжки SDA и SCL и при необходимости используйте соответствующее согласование уровней.

Оставляйте запас по напряжению

Учитывайте не только номинальное напряжение источника, но и переходные выбросы. Для двигателей и других индуктивных нагрузок необходимо отдельное ограничение импульсов; не рассчитывайте, что предел измерения автоматически означает защищенный вход.

FAQ

Нужно ли программирование?

Модуль INA228 передает данные через I²C. Контроллер или одноплатный компьютер должен настроить микросхему, калибровку и чтение результатов; собственного дисплея для автономной индикации у модуля нет.

Почему напряжение правильное, а ток — нет?

Для INA228 прежде всего проверьте сопротивление шунта в настройках, ADCRANGE, CURRENT_LSB и SHUNT_CAL. Сравните фактическое падение напряжения на шунте с регистром напряжения шунта: это помогает отличить проблему подключения от ошибки масштабирования тока.[2]

Гарантирует ли 20-битный АЦП точное измерение микроампер?

20-битный АЦП определяет разрешение преобразования, а не гарантированную погрешность всего модуля. Для микроамперного диапазона необходимо отдельно оценить шунт, шум, смещение нуля и калибровку; выбирать плату только по количеству битов недостаточно.

Показывает ли накопленный заряд процент заряда батареи?

Накопленный заряд — результат измерения тока во времени. Для оценки процента заряда аккумулятора дополнительно нужны начальное состояние, фактическая емкость и алгоритм учета; INA228 не заменяет готовую систему управления батареей.

Документы и источники

Характеристики
-Основные-
-Рабочее напряжение-
3–5 В DC, питание электроники модуля
-Разрядность АЦП-
20 бит
-Тип разъема-
2 разъёма STEMMA QT / Qwiic; 3-контактный винтовой разъём
-Чип-
INA228
-Дополнительные-
-Размеры-
25,4 × 20,4 мм
-Диапазон рабочей температуры-
−40…+125 °C; допустимая нагрузка зависит от нагрева силовой части
-Измерительный диапазон-
Напряжение шины: 0–85 В DC; ток: до ±10 А в режиме 1×, до ±2,7 А в режиме 4×; длительный ток ограничен нагревом шунта, проводников и клемм
-Вес-
3,7 г
Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Инструкция

INA228 — модуль измерения мощности/тока/напряжения (R015, ±10 А)

I²C 3–5 В логики, измерение шины до 85 В, адрес 0x40, встроенный шунт 0.015 Ом

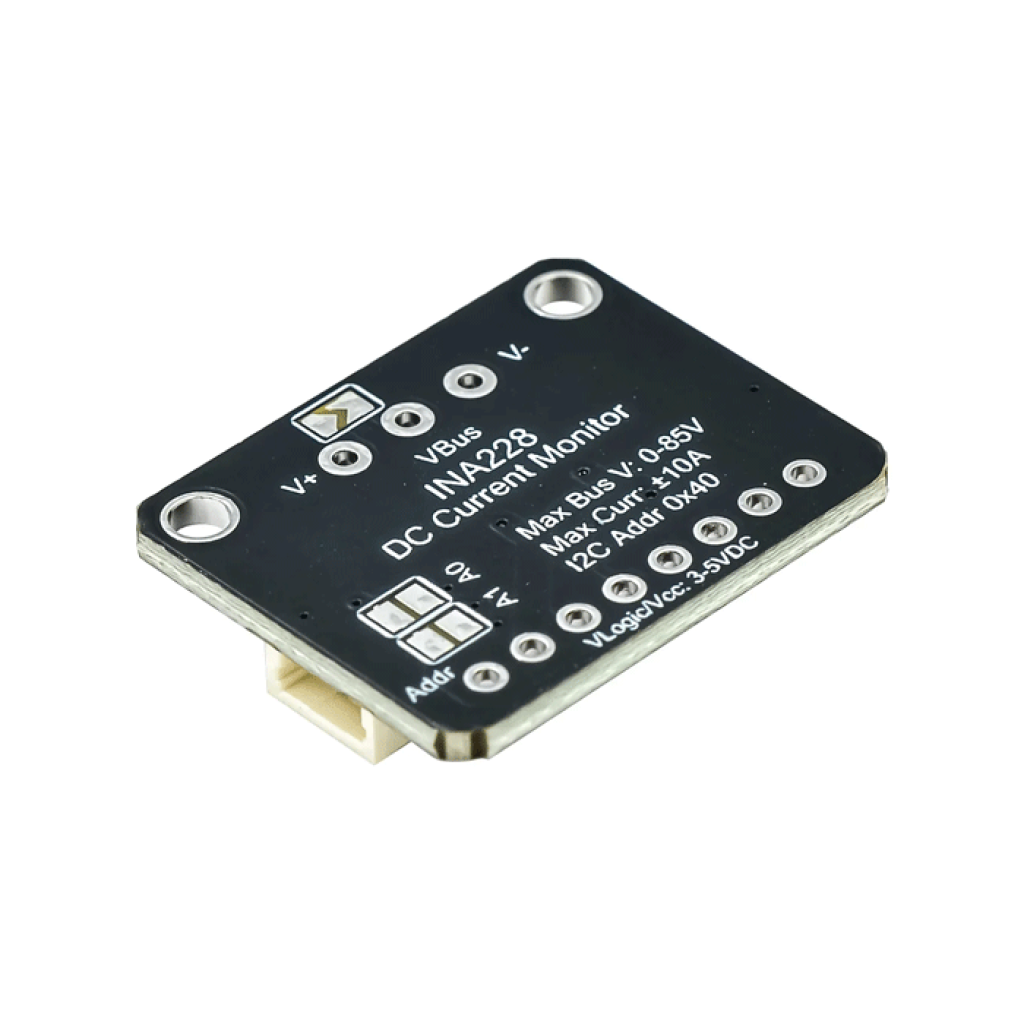

0. Метаданные (идентификация модуля)

Локальный код (slug)ina228-breakout-r015
Шунт на платеR015 = 0.015 Ом (кельвиновские выводы выполнены производителем)
Макс. ток (silk)±10 А
Питание логики (VS)3–5 В пост. тока (silk «VLogic/Vcc: 3–5VDC»)
Диапазон шины (VBUS)0…85 В (silk «Max Bus V: 0–85V»)
Адрес I²C (типовой)0x40 (silk), паяные перемычки «Addr» для A0/A1

1. Идентификация и основные возможности

INA228 — высокоточный цифровой монитор мощности с 20-битным ΔΣ-АЦП. Измеряет дифференциал на шунте (для тока), напряжение шины до 85 В, вычисляет ток/мощность и накапливает энергию/заряд. Питание логики 3–5 В; поддержка High-Speed I²C до 2.94 МГц; до 16 адресов (A0/A1).

1.1 Назначение выводов (этот модуль)

Вывод/ПортНазначениеПримечание
VIN/VSПитание логики3–5 В пост. тока
GNDЗемляОбщая
SDA, SCLШина I²CStandard/Fast/Fast-Plus; HS-режим — если поддерживает хост
ALRTЛиния предупрежденияОткрытый сток, активный «0», требуется подтяжка
VBUSИзмерение шины0…85 В, подключается к «+Bus»
VIN+, VIN−Силовой путь через шунтК/от нагрузки; макс. ≈ ±10 А
Addr (паяные перемычки)Выбор адреса I²CA0/A1; по умолчанию 0x40

Порядок пинов на правом разъёмном/штыревом хедере читайте по silk-подписям на вашей плате.

flowchart LR
      classDef pin fill:#fff9db,stroke:#c9a400,stroke-width:1px;
      classDef note fill:#f8f9fa,stroke:#ced4da,stroke-dasharray:3 3;
      subgraph MOD["Модуль INA228 (обзор условный)"]
        VS["VIN/VS (3–5В)"]:::pin
        G["GND"]:::pin
        SDA["SDA"]:::pin
        SCL["SCL"]:::pin
        AL["ALRT (OD)"]:::pin
        INP["VIN+ (силовой)"]:::pin
        INM["VIN− (силовой)"]:::pin
        VB["VBUS (0–85В)"]:::pin
        A0["Addr A0/A1 (паяные)"]:::note
      end


2. Схемы подключения

2.1 Высокостороннее измерение (рекомендуется)

flowchart TD
  classDef p fill:#e3f2fd,stroke:#1e88e5,stroke-width:1px;
  classDef b fill:#e8f5e9,stroke:#43a047,stroke-width:1px;
  subgraph MCU["Микроконтроллер"]
    VS["VIN/VS (3–5V)"]:::p
    GNDm["GND"]:::p
    SDAm["SDA"]:::p
    SCLm["SCL"]:::p
    ALm["GPIO ← ALRT"]:::p
  end
  subgraph MOD["INA228 модуль (R015)"]
    MVS["VIN/VS"]:::p
    MG["GND"]:::p
    MSDA["SDA"]:::p
    MSCL["SCL"]:::p
    MAL["ALRT (OD)"]:::p
    MVB["VBUS"]:::b
    MINP["VIN+ (силовой)"]:::b
    MINM["VIN− (силовой)"]:::b
  end
  subgraph BUS["Шина/нагрузка"]
    SUP["+Bus (до 85V)"]:::b
    OUT["К нагрузке"]:::b
    GNDl["GND"]:::b
  end
  VS --> MVS
  GNDm --> MG
  SDAm --> MSDA
  SCLm --> MSCL
  ALm <-- MAL
  SUP --> MINP
  MINM --> OUT
  MVB --> SUP
  GNDl --- MG

2.2 Низкостороннее измерение

flowchart TD
  classDef p fill:#e1f5fe,stroke:#039be5,stroke-width:1px;
  classDef b fill:#fff3e0,stroke:#fb8c00,stroke-width:1px;
  subgraph SRC["Источник питания"]
    SPLUS["+Bus"]:::b
    SGND["GND"]:::b
  end
  subgraph MOD["INA228 модуль (R015)"]
    VS["VIN/VS (3–5V)"]:::p
    GND["GND"]:::p
    SDA["SDA"]:::p
    SCL["SCL"]:::p
    AL["ALRT (OD)"]:::p
    INP["VIN+"]:::b
    INM["VIN−"]:::b
    VBUS["VBUS"]:::b
  end
  subgraph LOAD["Нагрузка"]
    LPLUS["+"]:::b
    LGND["GND"]:::b
  end
  SPLUS --> VBUS
  SPLUS --> LPLUS
  LPLUS --> INP
  INM --> LGND
  SGND --- LGND
  SGND --- GND
На большинстве таких плат адресные перемычки — двухпозиционные (GND/VS), поэтому доступно 4 адреса (например, 0x40…0x43). Типовой — 0x40.
В этом модуле кельвиновские выводы к шунту выполнены производителем — дополнительная трассировка не требуется. Соблюдайте пределы: VBUS 0…85 В, ток до ±10 А (по R015), правильное подключение VIN+/VIN−/VBUS.

3. Адресация и шина I²C

3.1 Адреса

Микросхема поддерживает 16 адресов (0x40…0x4F) через A0/A1 с привязками GND/VS/SDA/SCL. Конкретно на этом модуле — паяные перемычки «Addr» (обычно 2-позиционные), поэтому практически доступно 4 адреса; по умолчанию — 0x40.

3.2 Скорости

I²C поддерживает Standard/Fast/Fast-Plus и High-Speed (HS) до 2.94 МГц. HS-режим требует специального старт-кода от мастера; если хост/библиотека HS не поддерживает — используйте 100/400/1000 кГц.

4. Диапазоны, разрешение и временные параметры

ИзмерениеДиапазон / полная шкалаLSB (разрешение)
Шунт (ADCRANGE=0)±163.84 мВ312.5 нВ/LSB
Шунт (ADCRANGE=1)±40.96 мВ78.125 нВ/LSB
VBUS0…85 В195.3125 мкВ/LSB
Tdie—7.8125 м°C/LSB

Времена конверсий: 50 мкс…4.12 мс; усреднение: 1×…1024×.

5. Расчеты

5.1 Максимальный ток (встроенный шунт R015)

IMAX ≈ VFS(shunt) / RSHUNT
RSHUNT = 0.015 Ом →
▸ ADCRANGE = 0 (±163.84 мВ): IMAX ≈ ±10.92 А (на silk округлено до ±10 А)
▸ ADCRANGE = 1 (±40.96 мВ): IMAX ≈ ±2.73 А

5.2 Формулы

I = VSHUNT / RSHUNT;   P = VBUS × I.
Энергия и заряд накапливаются в соответствующих регистрах микросхемы.

6. Пошаговая инструкция

  1. Выберите топологию: high-side (рекомендуется) или low-side; подключите VBUS, VIN+/VIN− согласно схеме.
  2. Подключите логику: VIN/VS 3–5 В, GND, SDA/SCL; ALRT — к GPIO с подтяжкой.
  3. При необходимости измените адрес I²C через перемычки «Addr», проверьте i2cdetect на Linux/Raspberry Pi.
  4. В прошивке настройте ADCRANGE, времена конверсий, усреднение и пороги алертов.
  5. Проверьте, что ток не превышает возможности шунта (±10 А) и пределы VBUS (до 85 В).

7. Ограничения и ключевые параметры

ПараметрМин.Тип.Макс.Единица
Питание логики (VS)3.0—5.0В
VBUS (шина)0—85В
Дифференциал на шунте—±40.96 / ±163.84—мВ
Диапазон тока (по R015)——≈ ±10.9А
Рабочая температура−40—+125°C

8. Практические советы

Для стабильных измерений в шумных средах увеличивайте усреднение (например, 16×…128×) и/или время конверсии.
ALERT по умолчанию активен «0» (открытый сток). Добавьте подтяжку к логике вашего МК и настройте события/полярность в регистрах.
Модуль не имеет гальванической изоляции. Соблюдайте пределы 0…85 В на VBUS и возможности шунта. Не используйте напрямую на сетевых AC-линиях.

9. Устранение проблем

ПроблемаВозможная причинаРешение
Устройство не видно на I²CI²C выключен / другой адрес / перепутаны SDA/SCLВключить I²C (raspi-config), проверить i2cdetect, скорректировать «Addr»
Насыщение измерений шунтаVSHUNT > выбранного полного диапазонаИзменить ADCRANGE или уменьшить I / увеличить RSHUNT (для внешних шунтов)
«Шумные» измеренияEMI / недостаточное усреднениеЭкранирование, большее усреднение/длительное время конверсии
ALERT постоянно активенПороги/полярность по умолчаниюПроверить DIAG_ALRT, подтяжку, маски событий

10. Источники и ссылки

Важное замечание: Характеристики и схемы соответствуют типовому модулю INA228 с шунтом R015. В разных партиях возможны отличия (адресные перемычки, разъёмная обвязка). Перед интеграцией сверяйте silk-маркировку и соблюдайте пределы напряжений/токов.
Рекомендуемые товары
Вы смотрели
Транзистор PNP биполярный BD140 (100V 1.5A 8W) корпус TO-126
Код товара: 5556
В наличии
0
5.00 грн
ESP32-S2-WROOM одноядерный 32-разрядный модуль Wi-Fi MCU
Код товара: 1495
В наличии
0
188.00 грн
Микросхема XL4015 (XL4015E1) SMD корпус TO-263
Код товара: 5536
В наличии
0
29.00 грн
Микросхема XL4005E1 (32V 5A) 300KHZ корпус TO-263
Код товара: 5471
В наличии
0
24.00 грн
MP4560 понижающий преобразователь (6-55V/3-16V, 2A) DC-DC
Код товара: 1423
Нет в наличии
1
58.00 грн
Набор резисторов 0,25 Вт – 30 номиналов, 600 шт
Код товара: 1203
Нет в наличии
1
140.00 грн
Штекер питания 5.5х2.1 с проводом мама папа
Код товара: 1207
Нет в наличии
2
35.00 грн
Конденсатор электролитический 35V 100uF 6.3х7мм
Код товара: 5256
В наличии
0
2.00 грн
Мікросхема TL061 (TL062) TL071 (TL072) TL081 (TL082) корпус SOP8
Код товара: 5444
В наличии
0
8.00 грн
