🔌 Модуль энергомониторинга INA226

Высокоточный измеритель напряжения, тока и мощности с интерфейсом I2C

Общее описание

Модуль энергомониторинга INA226 – это высокоточный инструмент для измерения напряжения, тока и вычисления мощности в цепях постоянного тока. Модуль позволяет отслеживать энергопотребление ваших электронных проектов, проводить диагностику электрических систем и интегрироваться с популярными платформами "умного дома", такими как Home Assistant. Благодаря цифровому интерфейсу I2C, модуль INA226 обеспечивает простоту подключения к микроконтроллерам ESP8266/ESP32, Arduino, Raspberry Pi и другим системам. Незаменимый инструмент для DIY-электроников, инженеров и энтузиастов "умного дома", которые стремятся оптимизировать энергопотребление и повысить безопасность своих проектов.

✅ Технические преимущества:

• Широкий диапазон измерения напряжения – модуль позволяет измерять напряжение до 36 Вольт постоянного тока, что делает его универсальным для большинства низковольтных проектов от электроники до автомобильных систем
• Гибкое измерение тока – благодаря заменяемому шунтирующему резистору, модуль можно адаптировать для измерения как малых (миллиамперы), так и больших (до 8 ампер после модификации) токов с высокой точностью
• Цифровой интерфейс I2C – позволяет одновременно подключать до 16 модулей на одну шину благодаря программируемым адресам, что идеально для многоканальных систем мониторинга
• Комплексный мониторинг параметров – одновременное измерение и расчет напряжения шины, падения напряжения на шунте, тока и мощности, что предоставляет полную картину энергопотребления устройства
• Простая интеграция с системами автоматизации – полная совместимость с ESPHome и Home Assistant для создания умных систем мониторинга энергопотребления и автоматизации на основе измеренных данных

🔧 Идеальное решение для:

Мониторинг домашних источников питания

Контроль солнечных батарей

Измерение потребления устройств

Контроль заряда аккумуляторов

Системы умного дома

DIY проекты электроники

Робототехника

Диагностика электрических систем

💡 Широкие возможности применения:

Мониторинг источников бесперебойного питания (UPS) – подключив модуль INA226 к входной и выходной линиям UPS, вы получите полный контроль над энергопотреблением, сможете отслеживать состояние аккумуляторов и заранее получать уведомления о потенциальных проблемах. Особенно полезно для критически важных систем, где необходима постоянная подача электроэнергии.
Системы мониторинга солнечных панелей – используйте модуль для измерения произведенной энергии от солнечных панелей, анализа эффективности работы в разное время суток и различных погодных условиях. Интеграция с Home Assistant позволит создать детальную статистику и графики, которые помогут оптимизировать размещение и угол наклона панелей.
Умный энергоменеджмент – установите модули на разные потребители электроэнергии в вашем доме и создайте автоматизации для предотвращения перегрузок сети или оптимизации потребления в часы пиковых тарифов. Например, система может автоматически отключать неважные приборы при превышении заданного порога потребления.
Контроль зарядки аккумуляторов – подключив модуль между зарядным устройством и аккумулятором, вы сможете точно отслеживать процесс зарядки, анализировать состояние аккумулятора и предотвращать перезарядку или чрезмерный разряд. Особенно полезно для Li-ion и LiFePO4 аккумуляторов, которые требуют соблюдения четких параметров заряда.
Диагностика электронных устройств – используйте модуль для выявления неисправностей в электронных схемах, отслеживания аномального потребления тока или подтверждения правильности работы вновь созданного устройства. Запись данных во времени позволит выявить паттерны потребления и потенциальные проблемы.

📦 Детальные технические характеристики:

Микросхема: Texas Instruments INA226
Диапазон измерения напряжения: 0-36В постоянного тока
Точность измерения напряжения: ±0.1%
Диапазон измерения тока:
- Со стандартным шунтом 0.1 Ом: до 0.8192А
- С модифицированным шунтом 0.01 Ом: до 8.192А
Максимальное падение напряжения на шунте: 81.92 мВ
Интерфейс подключения: I2C

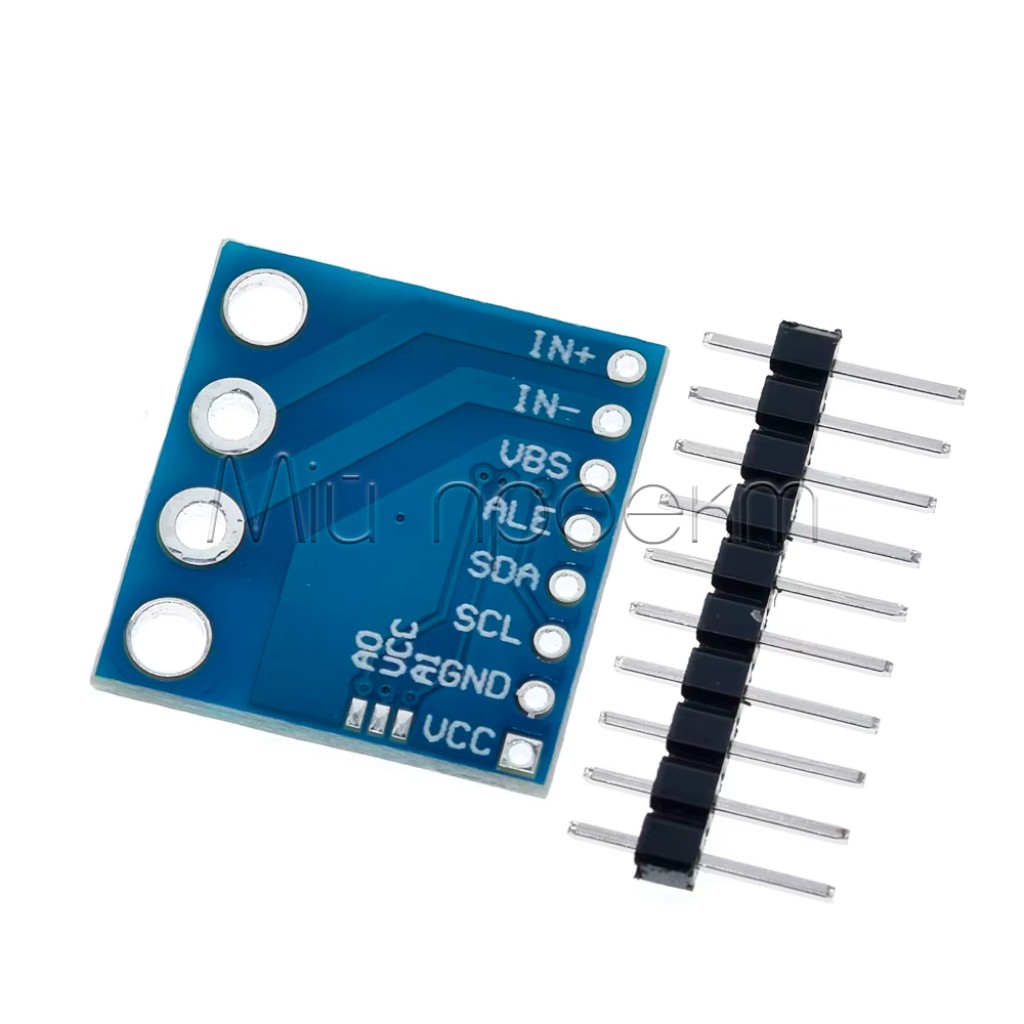

Количество программируемых адресов I2C: 16 (изменяются через контакты A0, A1)
Адрес по умолчанию: 0x40
Напряжение питания модуля: 3.3В или 5В
Потребляемый ток: менее 1 мА
Измеряемые параметры:
- Напряжение шины (Bus Voltage)
- Падение напряжения на шунте (Shunt Voltage)
- Ток (Current)
- Мощность (Power)
Дискретизация: 16-бит АЦП
Рабочая температура: -40°C до +125°C

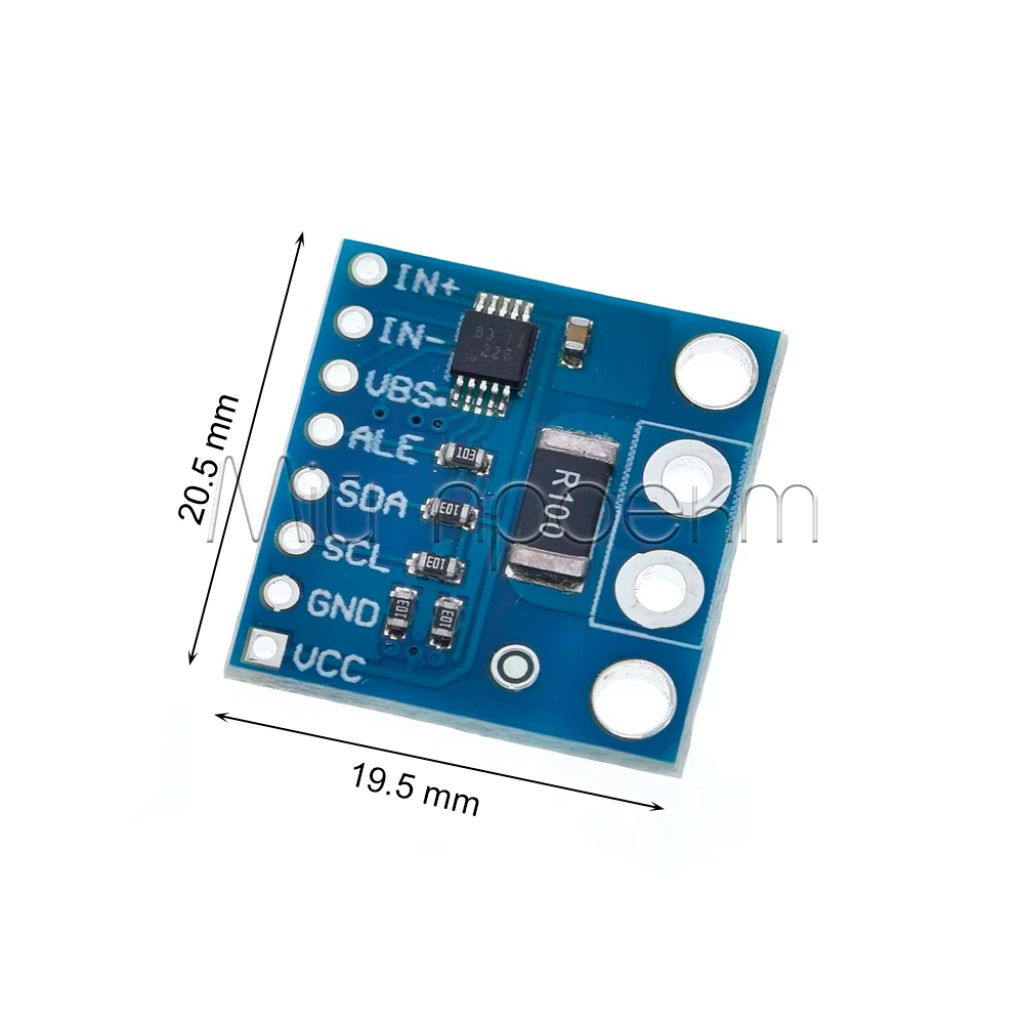

Размеры платы: 20.5х19.5 мм

📊 Сравнение конфигураций модуля INA226:

Характеристика	Стандартная конфигурация	Модифицированная конфигурация
Шунтирующий резистор	0.1 Ом (R100)	0.01 Ом (R010)
Максимальный измеряемый ток	0.8192 А	8.192 А
Потребляемая мощность на шунте при макс. токе	67 мВт	670 мВт
Оптимальное применение	Микроэлектроника, маломощные IoT-устройства	Источники питания, системы освещения, аккумуляторы
Точность измерения малых токов	Высокая	Средняя
Нагревание шунта при макс. нагрузке	Минимальное	Умеренное

⚠️ Важные аспекты использования:

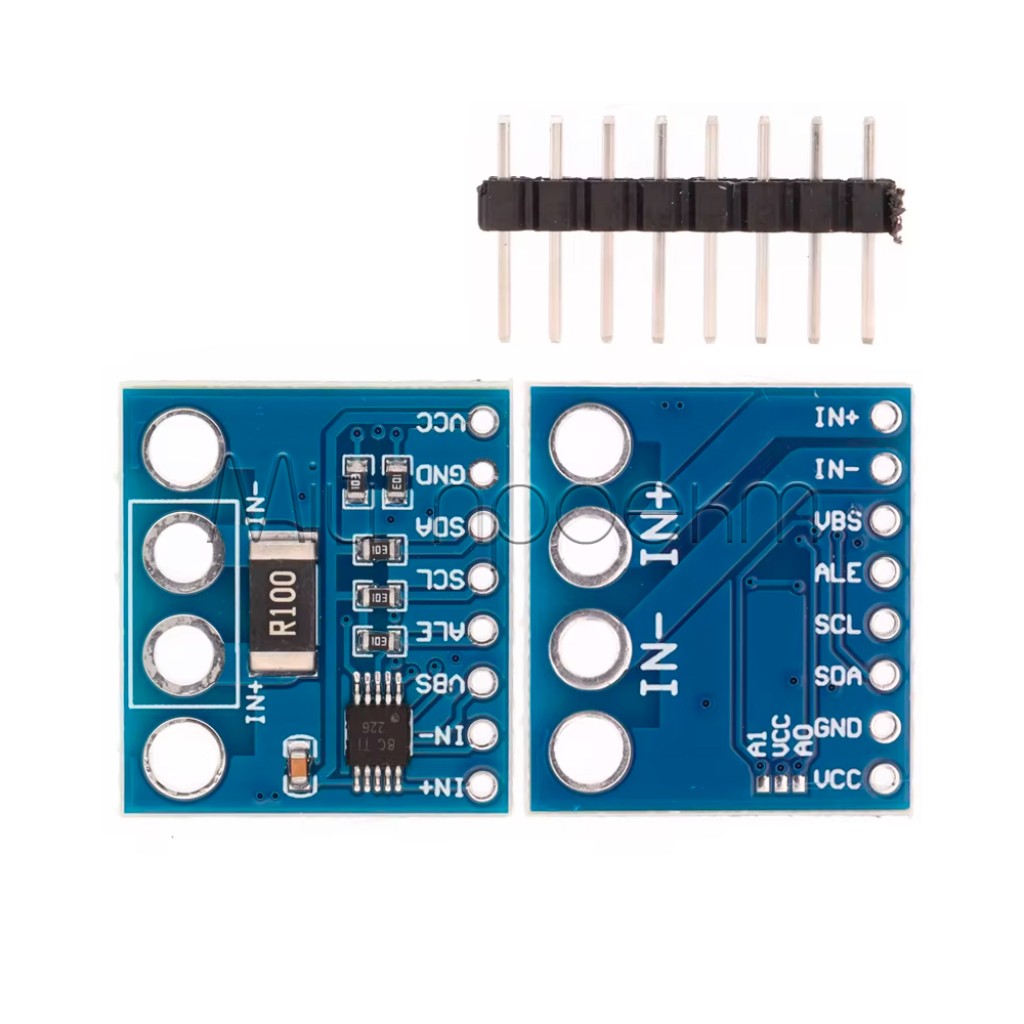

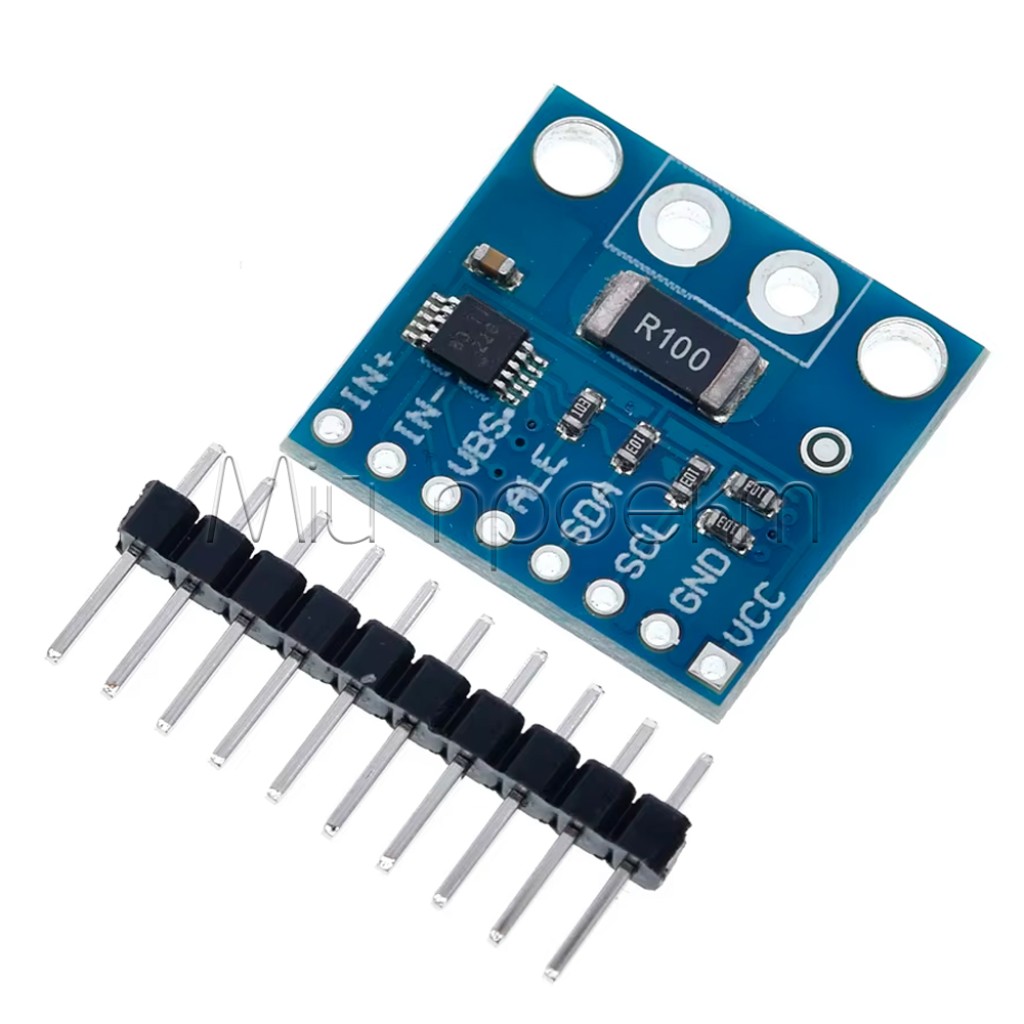

Модификация шунтирующего резистора – для расширения диапазона измерения тока рекомендуется заменить стандартный шунт R100 (0.1 Ом) на R010 (0.01 Ом). Это позволит измерять ток до 8.192А вместо ограничения в 0.8192А. Для замены используйте SMD резистор типоразмера 2512.
Обязательная калибровка – для повышения точности измерений необходимо провести калибровку модуля. Это особенно важно при измерении напряжения свыше 12В и после замены шунтирующего резистора. Используйте точный мультиметр как эталон для калибровки через параметр calibrate_linear в ESPHome.

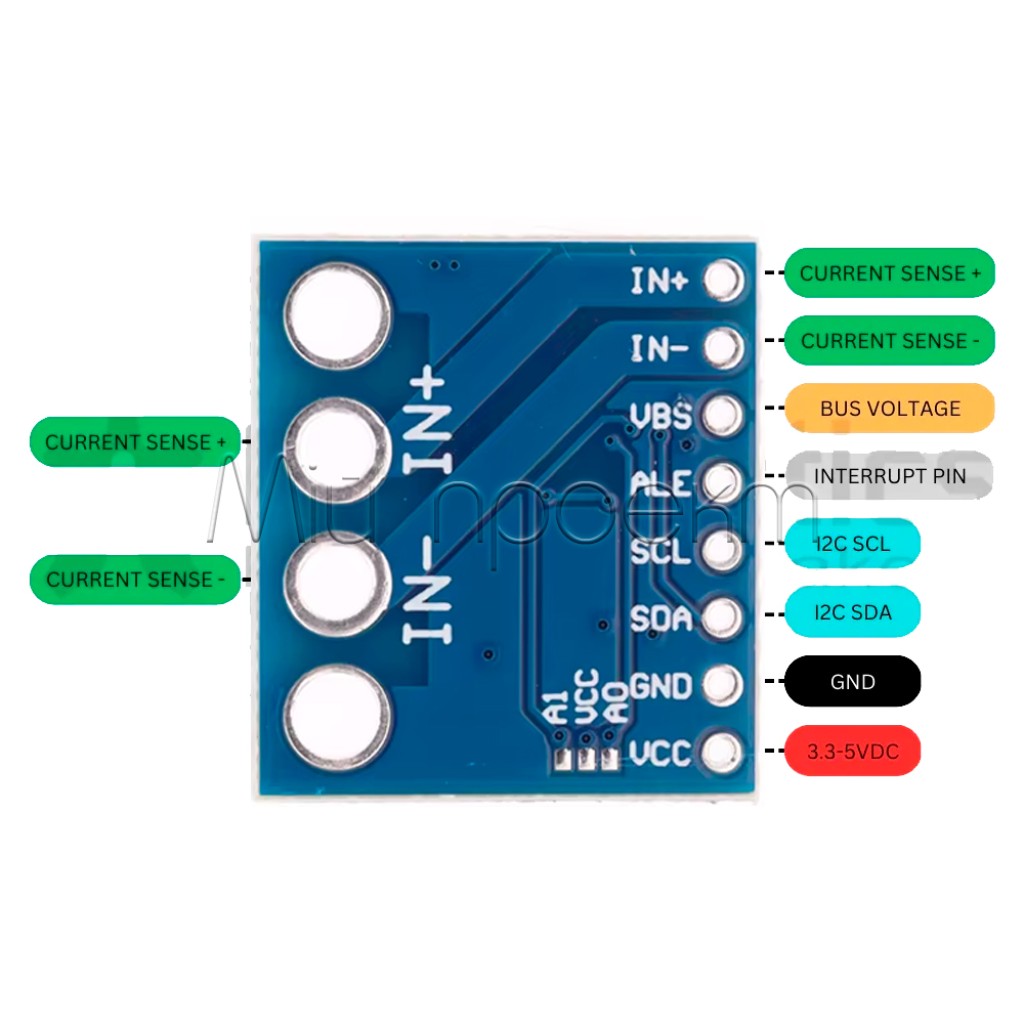

Правильное подключение контактов IN+ и IN- – для корректного измерения тока контакт IN+ должен быть подключен к "плюсу" источника питания, а IN- к "плюсу" нагрузки. Минус нагрузки подключается непосредственно к минусу источника питания. Неправильное подключение может привести к повреждению модуля или некорректным измерениям.
Ограничение максимального тока – даже после модификации шунта до 0.01 Ом, максимальный измеряемый ток составляет 8.192А. При превышении этого значения модуль "зависнет" на максимальном показателе, что может привести к ложным выводам о состоянии системы. Для измерения больших токов нужно использовать внешний шунт.
Использование подходящих проводов – для измерения больших токов (>1А) используйте толстые провода с сечением, соответствующим ожидаемому току. Тонкие провода могут нагреваться, создавать дополнительное сопротивление и искажать результаты измерений. Также рекомендуется минимизировать длину проводов между источником, модулем и нагрузкой.

Модуль энергомониторинга INA226 – это профессиональный инструмент для точного контроля энергопотребления, который станет незаменимым компонентом ваших электронных проектов. Благодаря простой интеграции с популярными микроконтроллерами и системами автоматизации, вы получите полный контроль над энергопотреблением и повысите эффективность ваших устройств.

#INA226 #Энергомониторинг #I2C #HomeAssistant #ESPHome #УмныйДом

Характеристики

-Основные-

-Рабочее напряжение-

2.7 – 5.5 В

-Максимальное напряжение-

+- 36 В

-Максимальный ток-

3 А

-Интерфейс-

I2C

-Дополнительные-

-Размеры-

20.5 х 19.5
