Кратко о CJMCU-226 INA226
CJMCU-226 на INA226 — цифровой модуль для измерения напряжения, двунаправленного тока и мощности в цепях постоянного тока. Показания передаются через I²C контроллеру для индикации, журналирования или управления.
Модуль измеряет напряжение шины до 36 В, но требует отдельного питания 2,7–5,5 В. Перед измерением тока проверьте установленный шунт и настройте калибровку; допустимая нагрузка определяется не только возможностями микросхемы, но и шунтом и силовыми соединениями.
Ключевые характеристики
- Микросхема
- INA226
- Измерение напряжения шины
- 0–36 В постоянного тока
- Питание модуля
- 2,7–5,5 В
- Интерфейс
- I²C
- АЦП
- 16 бит
- Точность
- ±1%; результат зависит от калибровки и фактического сопротивления шунта
- Измеряемые величины
- Напряжение шины, напряжение на шунте, ток и мощность
- Измерение тока
- В обоих направлениях, с использованием встроенного шунта
- Дополнительные возможности
- Программируемый выход Alert, настройка адреса через A0 и A1

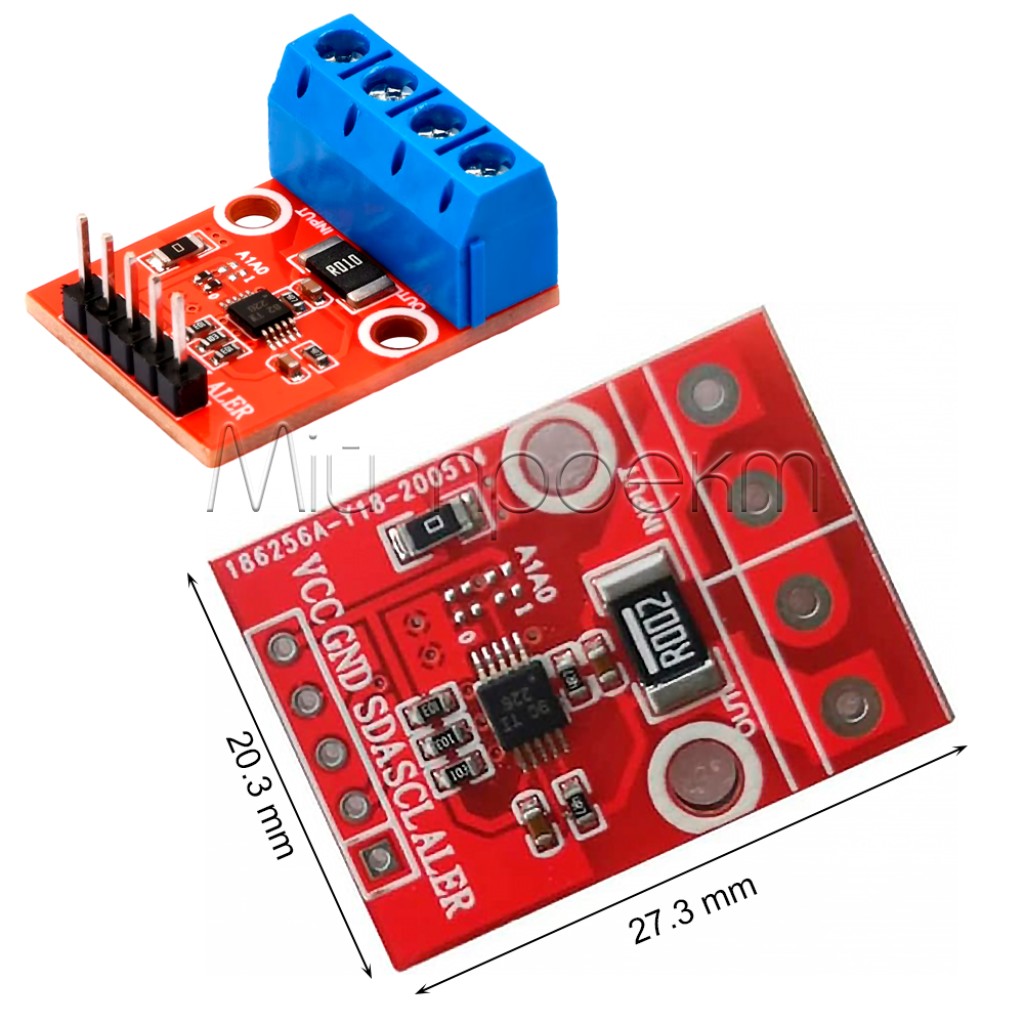

- Размеры модуля
- 27 × 20 мм
Подробное описание и особенности
Как измеряются ток и мощность
INA226 определяет ток по падению напряжения на шунте. Шунт включают последовательно с нагрузкой, а его фактическое сопротивление задают при программной калибровке. Неправильное сопротивление в настройках приводит к неправильному масштабу показаний тока и мощности. Программируемая калибровка не означает автоматического определения шунта.[1]
Напряжение шины измеряется отдельным входом VBUS. Для получения показаний напряжения и мощности нужно правильно подключить этот вход, а не только силовой путь через шунт. Питание измерительной электроники и напряжение контролируемой цепи имеют разное назначение.[1]
Обмен с контроллером и пороговая сигнализация
I²C позволяет считывать результаты программно без использования аналогового входа контроллера. Модуль можно применять с Arduino, ESP32, ESP8266, STM32 или Raspberry Pi после согласования питания, логических уровней и распиновки.
Выход Alert используется для уведомления о настроенном пороговом событии. Alert является сигнальным выходом с открытым стоком: он требует соответствующей подтяжки и не разрывает силовую цепь самостоятельно. Для автоматического отключения нагрузки нужен отдельный исполнительный узел.[1]
Подойдёт / не подойдёт
Подойдёт
- Для цифрового мониторинга потребления низковольтных устройств постоянного тока.
- Для наблюдения за направлением тока заряда и разряда аккумулятора в пределах допустимых напряжений и нагрузки.
- Для собственного измерительного устройства с контроллером, программой и индикацией.
Не подойдёт
- Для прямого подключения к сети 230 В, измерения переменного или отрицательного напряжения шины.
- Для работы в качестве самостоятельного прибора с дисплеем без внешнего контроллера.
- Для замены зарядного устройства, BMS или силовой защиты аккумулятора.
- Для силовой цепи, если допустимый ток шунта, платы и проводов не установлен.
Примеры применения
- Оценка потребления прототипа. Подключите модуль в линию питания низковольтного устройства и считывайте показания контроллером в разных режимах работы. Напряжение источника и ток нагрузки должны оставаться в допустимых пределах измерительной цепи.
- Монитор аккумуляторного питания. Измеряйте напряжение аккумулятора и направление тока во время заряда и разряда. Определение накопленной энергии или остатка заряда требует отдельного программного расчёта; модуль не управляет зарядкой.
- Настольный регистратор показаний. Для опроса через I²C можно выбрать Nano V3.0 ATmega328P TypeC или Nano V3.0 ATmega328P Type-C. Обе платы работают с логикой 5 В; питание датчика и подтяжки шины нужно согласовать с этой логикой.
Подключение и настройка

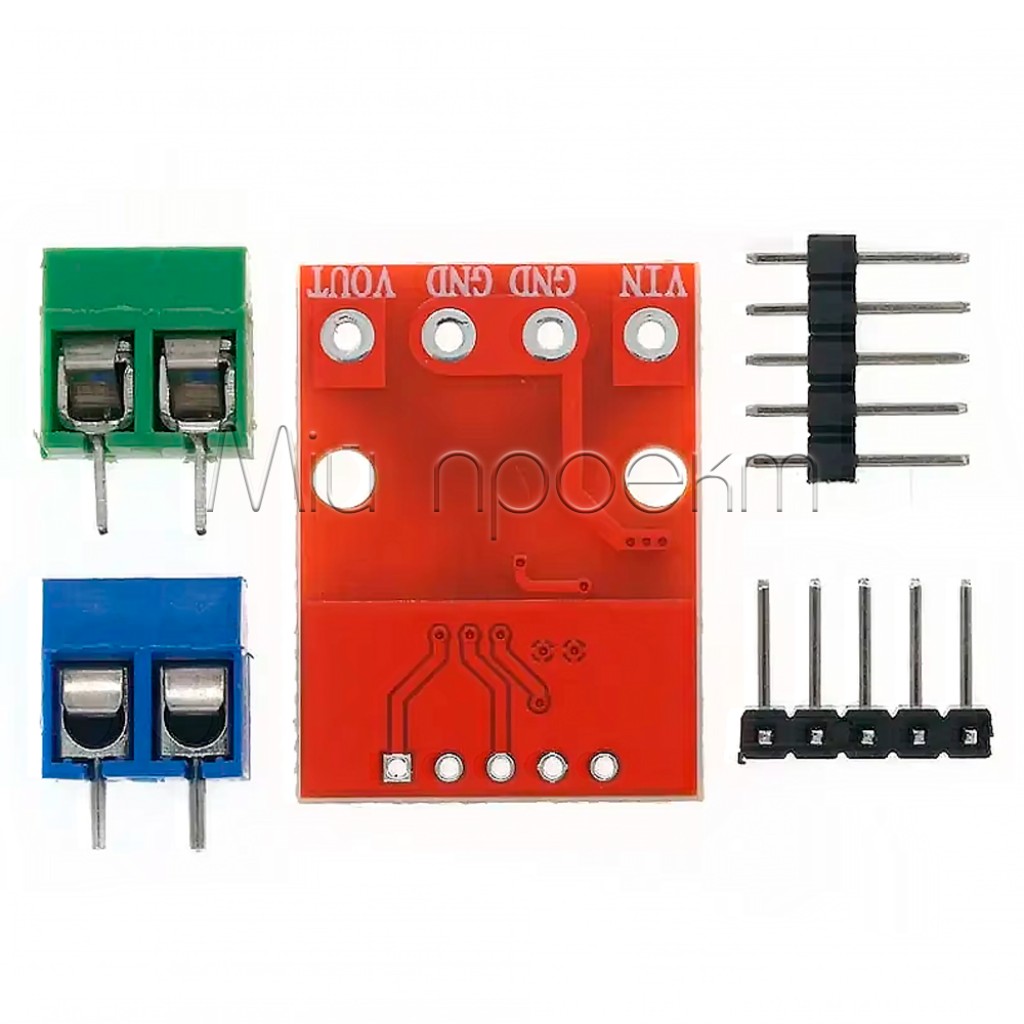

Проверьте контакты и шунт

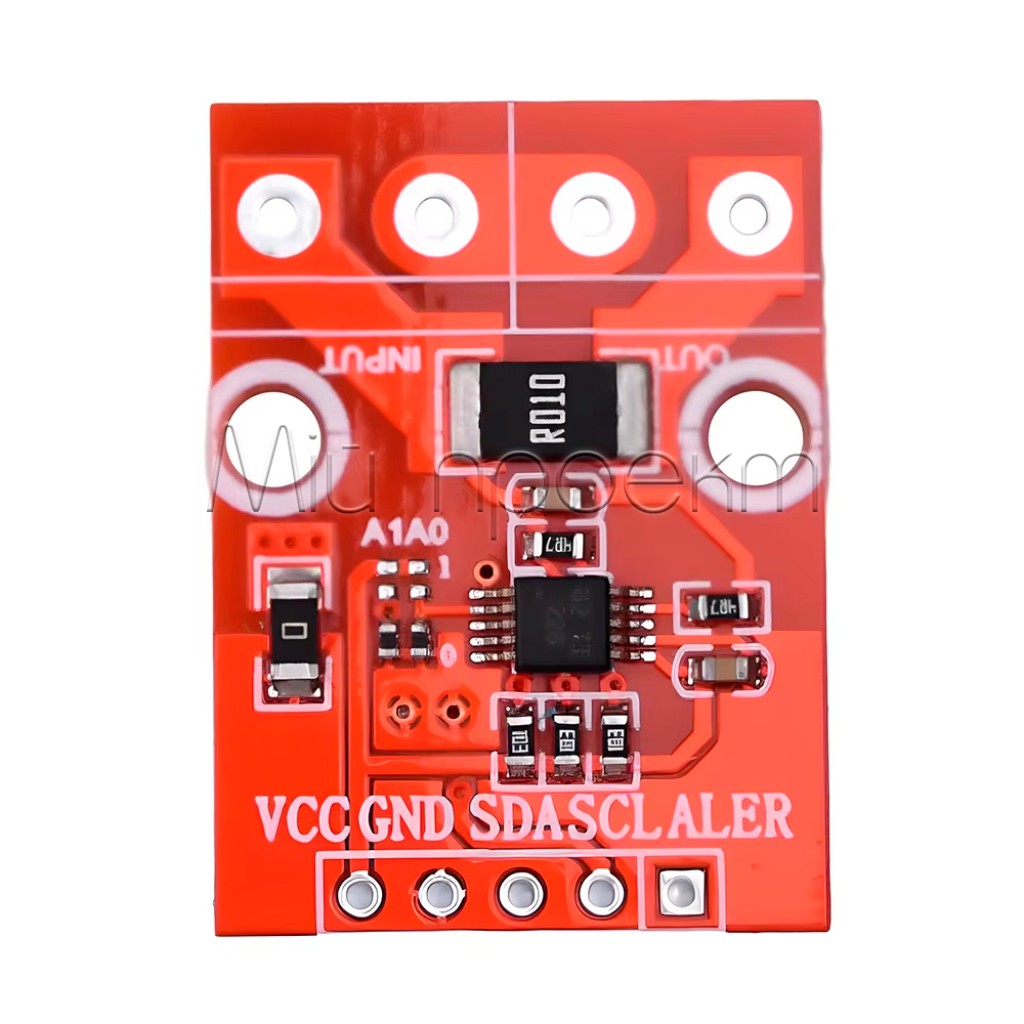

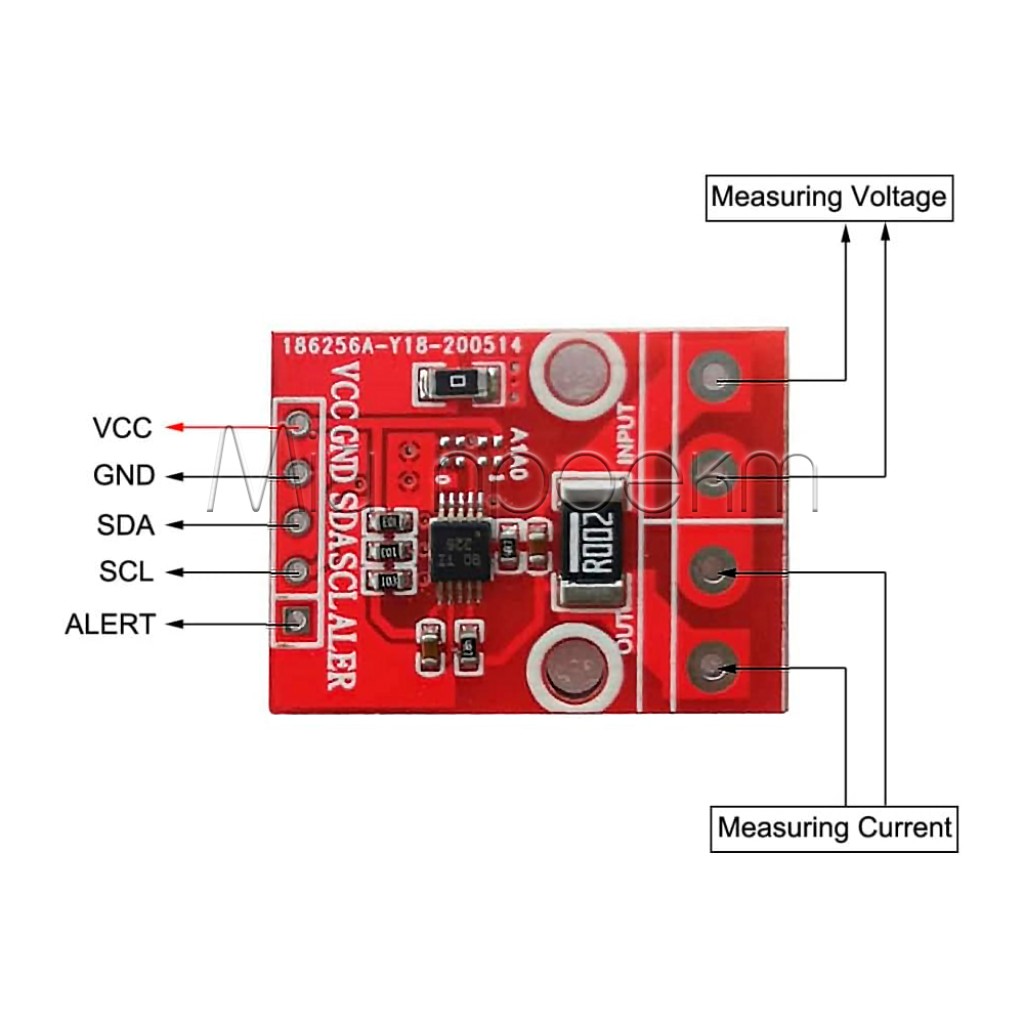

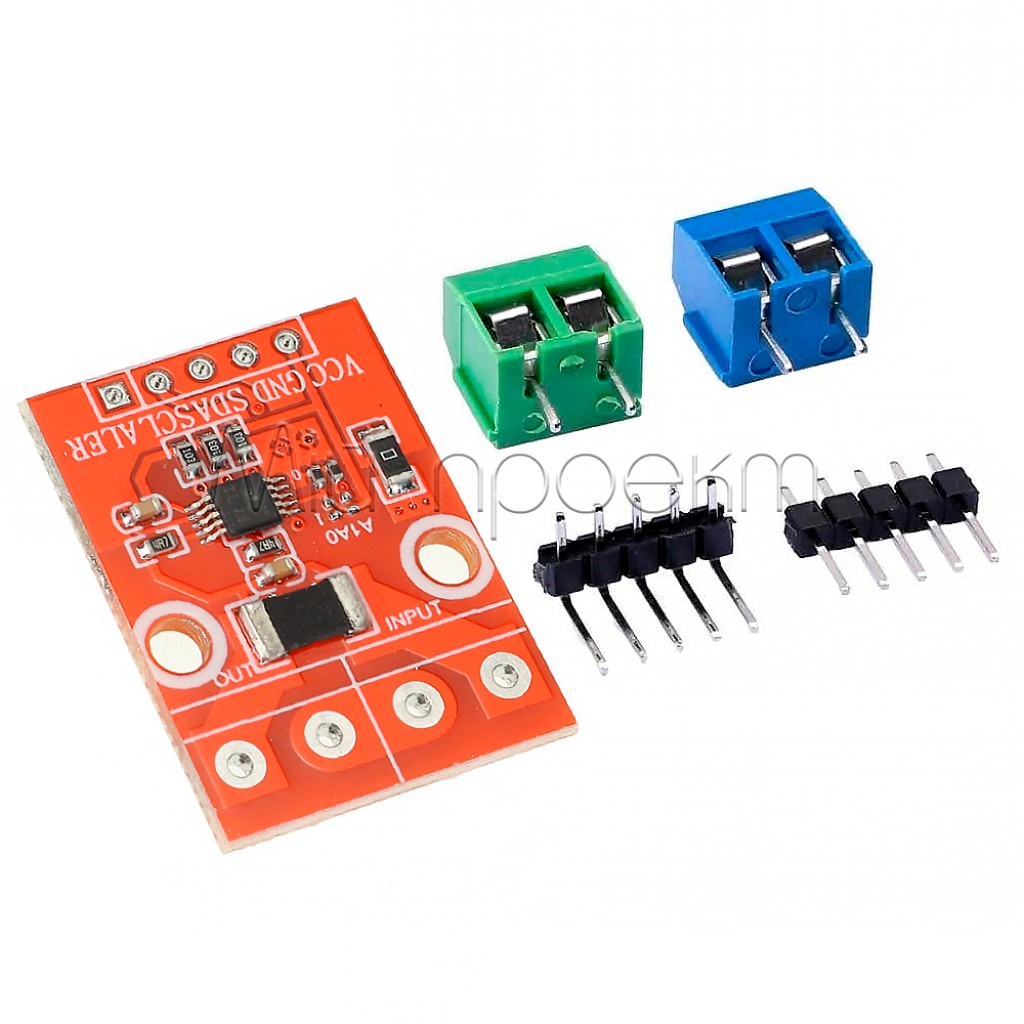

Обесточьте схему. Определите контакты питания, земли, SDA, SCL, измерительные входы и силовые точки по маркировке платы. Проверьте сопротивление установленного шунта перед вводом параметров в программу.
Подключите питание и I²C
Подайте на контакт питания модуля 2,7–5,5 В, соедините земли и подключите SDA и SCL к соответствующим линиям контроллера. Для логики 3,3 В используйте питание модуля 3,3 В и подтяжки к 3,3 В. Для сигнального макетного монтажа можно использовать провода Dupont, подобрав концы к установленным контактам; не пропускайте через них силовой ток нагрузки.
Организуйте измерительную цепь
Включите силовой путь шунта последовательно с нагрузкой. Для измерения в положительной линии источника IN+ соответствует стороне источника, IN− — стороне нагрузки. Вход VBUS подключите к узлу, напряжение которого нужно контролировать, по схеме вашей платы.[1] Не подключайте шунт параллельно источнику питания.
Настройте программу и проверьте показания
Инициализируйте I²C на нужных контактах контроллера, определите фактический адрес датчика и используйте библиотеку для INA226. Задайте проверенное сопротивление шунта и параметры калибровки по документации библиотеки. Начните с малой нагрузки и сравните показания с контрольным прибором.
Ограничения и безопасность
Не путайте питание и измерительный вход
Предел 36 В относится к контролируемой шине, а не к питанию модуля. На контакт питания подавайте только 2,7–5,5 В с правильной полярностью. Не допускайте отрицательного напряжения шины относительно GND.
Диапазон измерения не определяет допустимую нагрузку
Ток ограничивается одновременно диапазоном измерения падения напряжения, сопротивлением и мощностью шунта, дорожками и контактами. Измерительный вход INA226 работает приблизительно в пределах ±81,92 мВ на шунте.[1] Не используйте это значение как подтверждение допустимого непрерывного тока платы и не увеличивайте нагрузку только благодаря дополнительному охлаждению.
Защищайте аккумулятор и силовые провода
Монтаж выполняйте без питания, избегайте короткого замыкания и используйте защиту силовой цепи, рассчитанную на источник и проводку. Alert не заменяет предохранитель, BMS или устройство отключения нагрузки.
FAQ
Можно ли питать модуль от контролируемой шины 12 В?
CJMCU-226 нельзя питать напряжением 12 В напрямую: для питания нужны 2,7–5,5 В. Напряжение 12 В подают только на правильно подключённую измерительную цепь.
Почему ток или мощность отображаются неправильно?
Для INA226 проверьте фактическое сопротивление шунта, калибровку в программе, направление силового подключения и вход VBUS. Правильное считывание напряжения само по себе не подтверждает правильность настройки тока.
Можно ли подключить несколько модулей к одному контроллеру?

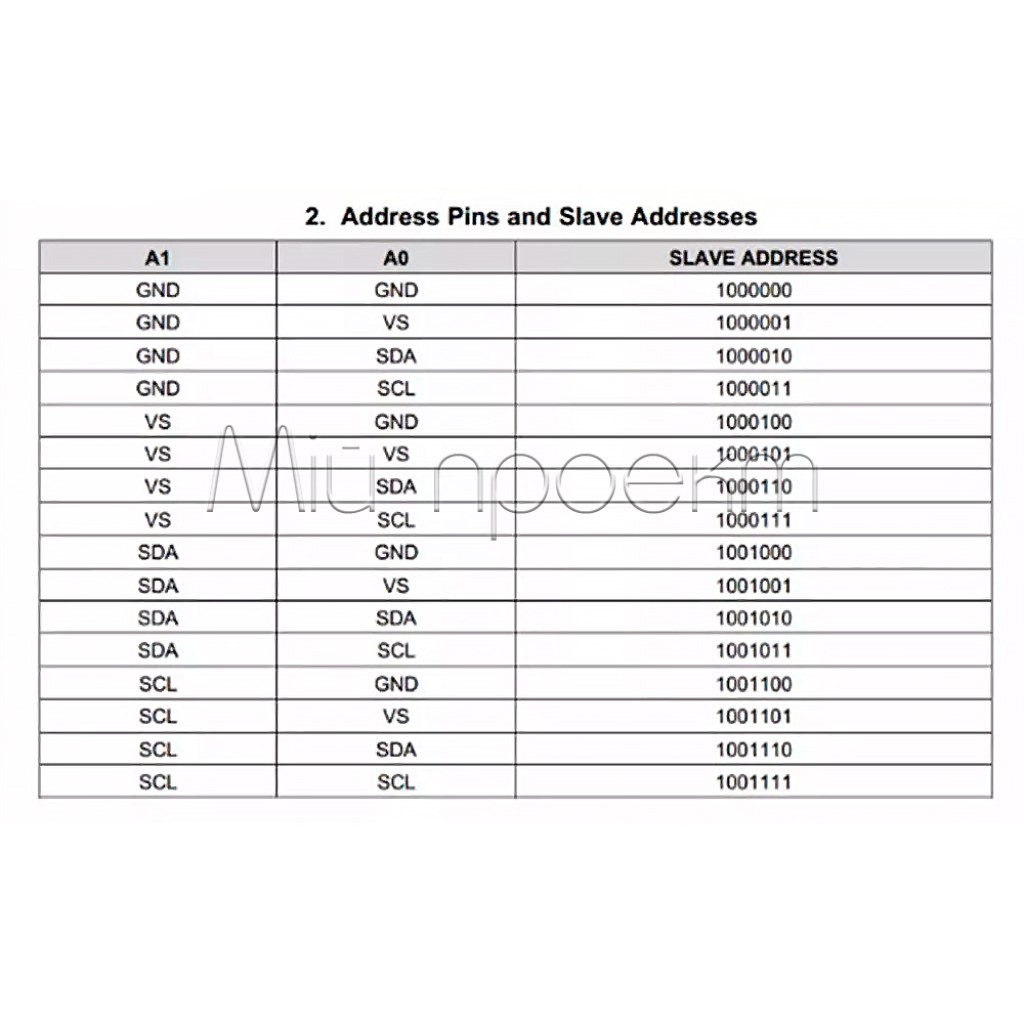

Модули могут работать на общей шине I²C с разными адресами. Настройте адресные входы A0 и A1 по схеме платы и проверьте адреса сканером перед запуском основной программы.
Показывает ли модуль процент заряда аккумулятора?
CJMCU-226 измеряет электрические величины, но не определяет процент заряда самостоятельно. Для оценки заряда нужны алгоритм контроллера и учёт характеристик аккумулятора.
Документы и источники
- Texas Instruments — INA226 36V, 16-Bit, Ultra-Precise I²C Output Current, Voltage, and Power Monitor With Alert, SBOS547C, ревизия C: принцип измерения, входы микросхемы, калибровка, выход Alert и диапазон напряжения на шунте. Документ описывает микросхему INA226, а не допустимый силовой ток готовой платы CJMCU-226.
