ULN2003 является интегральной микросхемой (IC), состоящей из семи параллельных дарлингтоновых транзисторов. Эта микросхема используется для обеспечения более высокой мощности и тока, чем те, которые могут обеспечить микроконтроллеры или другие логические устройства, и часто используется для управления нагрузками, такими как реле, соленоиды, двигатели постоянного тока и светодиодные лампы.
Основные характеристики ULN2003:
- Семь параллельных дарлингтоновых транзисторов с высоким током вывода, которые могут давать выходной ток до 500 мА на канал.
- Интегрированные подтягивающие резисторы на входе, облегчающие подключение к микроконтроллерам и другим логическим устройствам.
- Встроенные защитные диоды для поглощения обратного тока, которые полезны при управлении индуктивными нагрузками, такими как реле или двигатели.

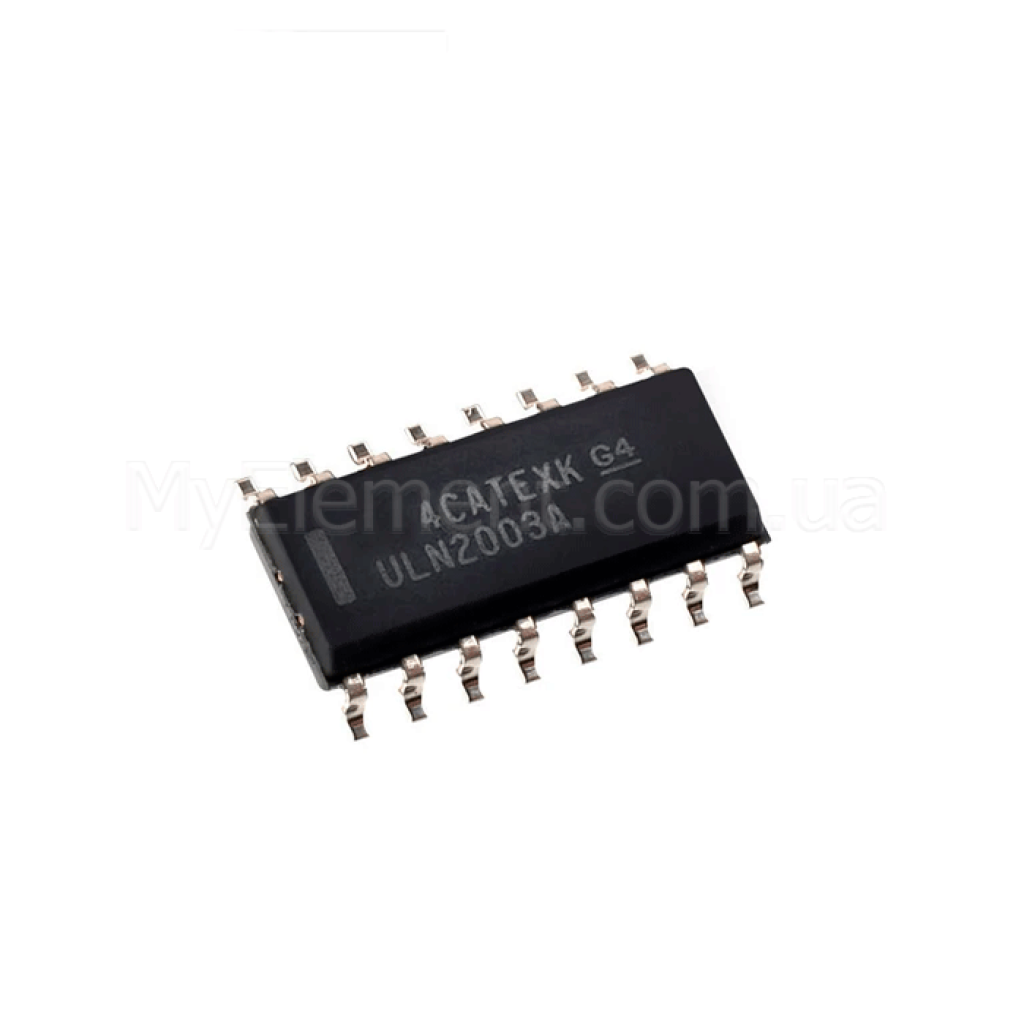

ULN2003 имеет 16-контактный корпус DIP (Dual In-line Package) или SOIC (Small Outline Integrated Circuit) и следующие выводы:
- От 1A до 7A – входы каналов дарлингтоновых транзисторов (могут быть подключены к микроконтроллерам или другим источникам сигналов).
- От 1C до 7C – выводы каналов дарлингтоновых транзисторов (подключены к нагрузке).
- COM - общий вывод, который подключен к встроенным защитным диодам (обычно подключен к положительному соединению индуктивной нагрузки или может быть не подключен, если не используются инддуктивные нагрузки или защита от обратного тока не требуется).
- GND – земляной вывод, который подключен к земле вашей системы.
Для использования ULN2003, вам нужно подключить входные сигналы (от 1A до 7A) к микроконтроллеру или другому источнику сигнала, подключить выходные сигналы (от 1C до 7C) к нагрузкам, которые вы хотите управлять, подключить земляной вывод GND к земле вашей системы и, если используются индуктивные нагрузки, подключить общий вывод COM к положительному соединению индуктивной нагрузки.
ULN2003 широко используется в различных приложениях, таких как управление двигателями шагового движения, управление светодиодными лампами, активация реле и соленоидов. Благодаря своей простоте использования и высокой мощности ULN2003 является популярным выбором для многих проектов электроники.
