Коротко о CKCS BS01
CKCS BS01 — миниатюрный повышающий DC-DC преобразователь для получения одного из четырех фиксированных уровней: 5, 8, 9 или 12 В. Модуль работает от источника 3,3–5 В, поэтому подходит для компактных батарейных и низковольтных устройств, если требуемое выходное напряжение выше входного.
Выход выбирается перемычками, а не потенциометром. Максимальный ток нагрузки в карточке указан до 1 А, однако фактически доступный ток зависит от входного напряжения, выбранного выхода, возможностей источника и охлаждения. Для нагрузок с большими пусковыми или импульсными токами требуется отдельная проверка под нагрузкой.
Ключевые характеристики
- Тип
- повышающий DC-DC, boost / step-up
- Входное напряжение
- 3,3–5 В DC
- Выходное напряжение
- 5, 8, 9 или 12 В
- Выбор выхода
- перемычками A и B
- Максимальный ток нагрузки
- до 1 А; доступное значение зависит от режима
- Эффективность
- до 96%; это максимальное, а не постоянное значение
- Защита
- от перегрузки и короткого замыкания

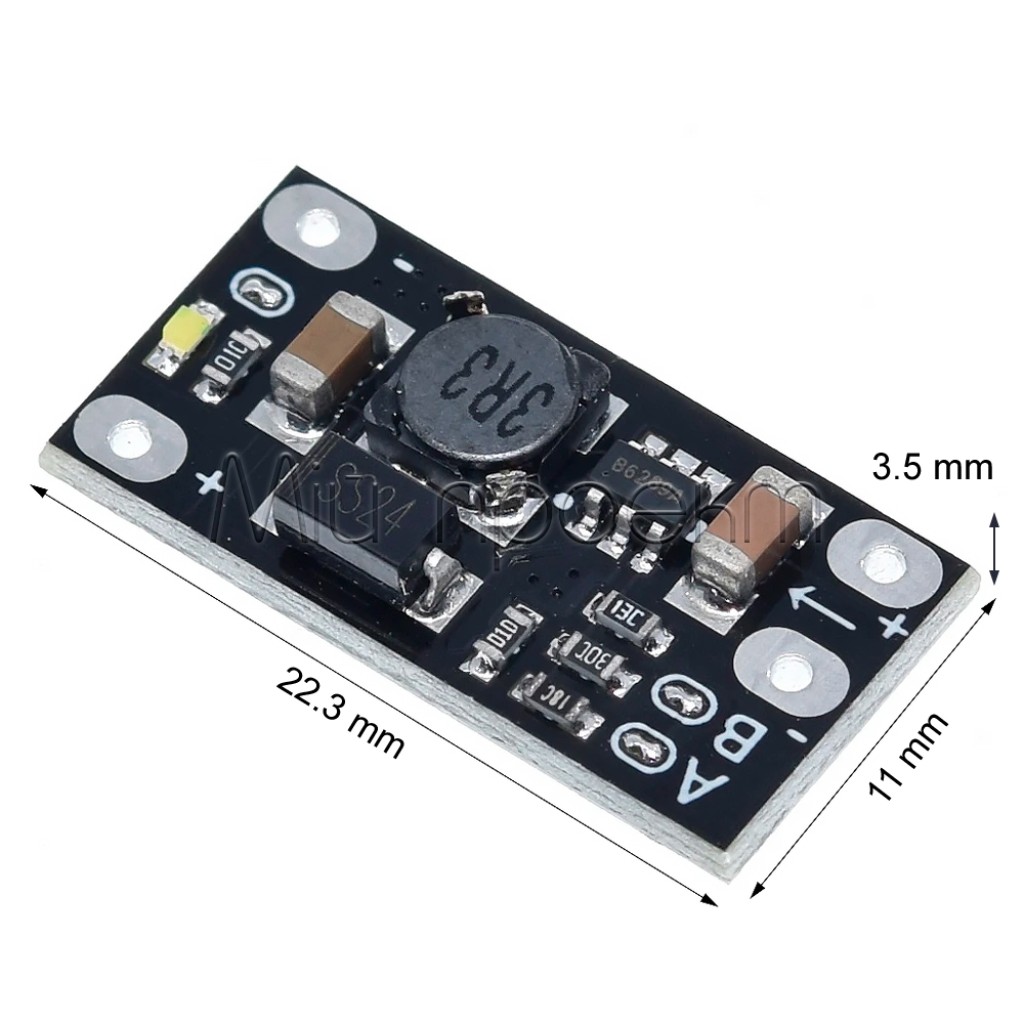

- Размеры
- 22,3 × 11 × 3,5 мм
Подробное описание и особенности
Фиксированные уровни вместо плавной регулировки
CKCS BS01 не требует настройки многооборотным потенциометром: нужный выход задается комбинацией двух перемычек. Это удобно при серийной сборке и в компактных устройствах, где достаточно одного из стандартных уровней 5, 8, 9 или 12 В. Если требуется произвольное напряжение, лучше сразу выбрать регулируемый преобразователь.
Ток зависит от коэффициента повышения
Повышающий преобразователь не создает дополнительной мощности. При одинаковом источнике режим 3,3 В → 12 В более требователен, чем 3,7 В → 5 В: возрастает входной ток и уменьшается запас по выходной нагрузке. Поэтому значение 1 А следует воспринимать как верхнюю границу карточки, а не как гарантированный ток при каждой комбинации напряжений.
Работа от одного литиевого элемента
Модуль можно применять с одноэлементным Li-ion или Li-Po аккумулятором только тогда, когда фактическое напряжение на входе остается в пределах 3,3–5 В. CKCS BS01 не выполняет зарядку, балансировку или защиту аккумулятора от чрезмерного разряда; эти функции необходимо организовать отдельно.
Практическая проверка перед монтажом
Перед подключением потребителя следует выбрать выход при отключенном питании и проверить напряжение мультиметром. После подключения нагрузки повторно проконтролируйте выход и нагрев: просадка напряжения означает, что источник или модуль не имеет достаточного запаса для выбранного режима.
Примеры применения
Питание 5-вольтового узла от аккумулятора 1S
CKCS BS01 может повышать напряжение Li-ion или Li-Po элемента до 5 В, пока вход остается в рабочем диапазоне. Потребление узла, его пусковые импульсы и защиту аккумулятора необходимо учитывать отдельно.
Компактная линия 8 или 9 В
Фиксированные уровни 8 и 9 В подходят для маломощной измерительной, сенсорной или аналоговой схемы, если ее рабочий ток укладывается в возможности преобразователя и источника.
Маломощная нагрузка на 12 В
Выход 12 В можно использовать для небольшого готового модуля или короткого участка нагрузки со штатным ограничением тока. Перед монтажом проверьте потребление и работу при самом низком ожидаемом входном напряжении.
Подойдет / не подойдет
Подойдет
- для повышения 3,3–5 В до фиксированных 5, 8, 9 или 12 В;
- для компактных автономных устройств с умеренным потреблением;
- когда нужно быстро выбрать стандартный выход перемычками;
- для прототипов, датчиков, контроллеров и вспомогательных линий питания после проверки тока.
Не подойдет
- для понижения напряжения или стабилизации выхода ниже входа;
- когда требуется плавно регулируемое выходное напряжение;
- в качестве зарядного устройства или полной защиты Li-ion/Li-Po аккумулятора;
- для нагрузки, которой гарантированно требуется 1 А в любом режиме, или при неизвестных больших пусковых токах;
- для прямого питания мощного светодиода без драйвера со стабилизацией тока.

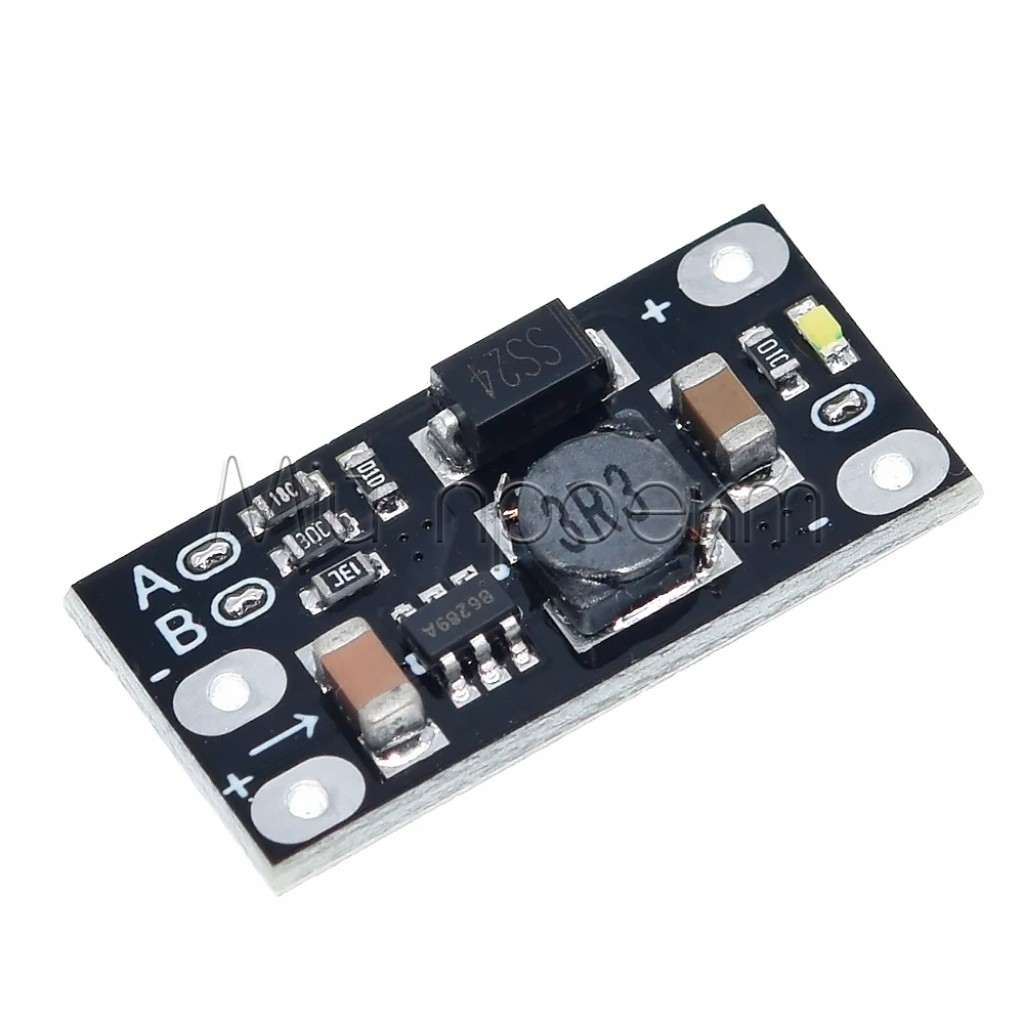

Подключение и выбор выходного напряжения

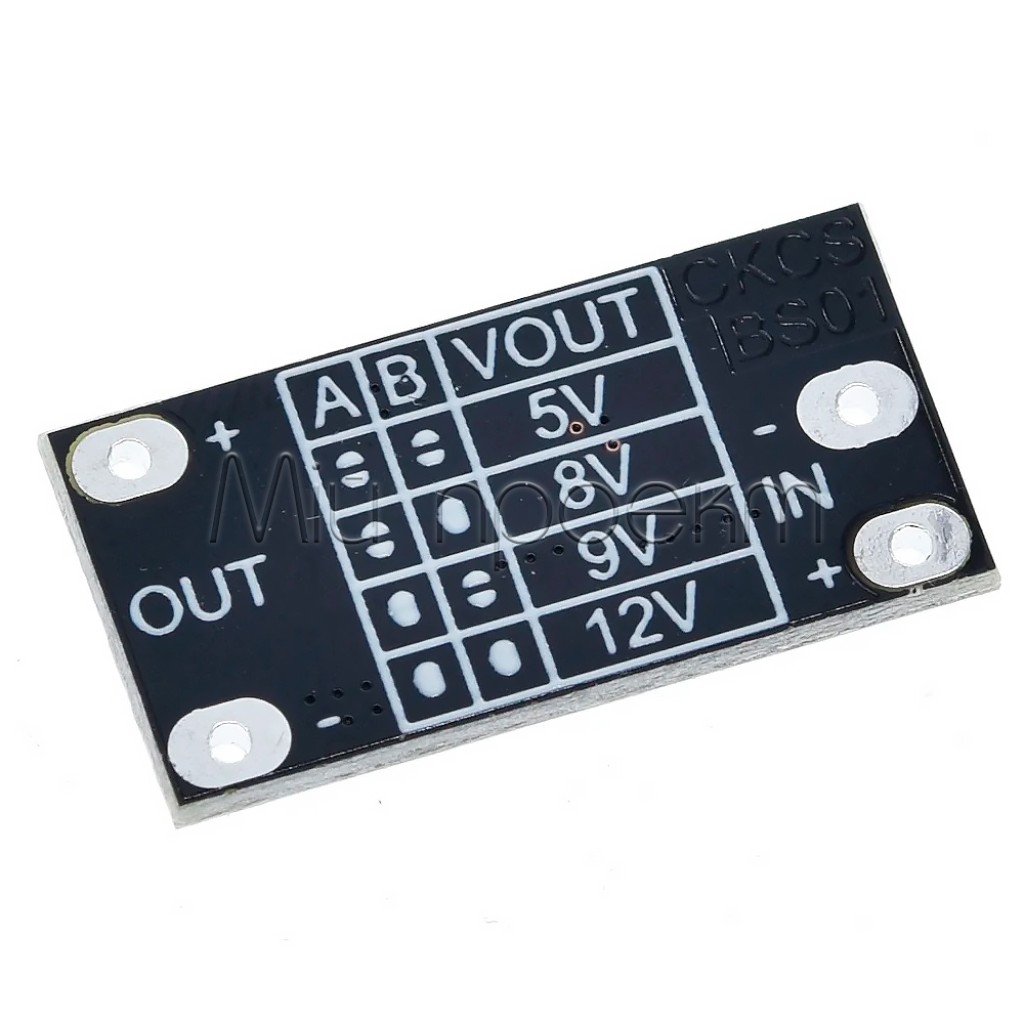

| Перемычка A | Перемычка B | Выход |
|---|---|---|
| разомкнута | разомкнута | 5 В |
| замкнута | разомкнута | 9 В |
| разомкнута | замкнута | 8 В |
| замкнута | замкнута | 12 В |
Выберите выход при отключенном питании
Установите перемычки A и B по таблице. Не изменяйте их под напряжением.
Подключите вход и измерительный прибор
Подайте на вход 3,3–5 В DC, строго соблюдая полярность. К выходу сначала подключите мультиметр без основной нагрузки.
Проверьте выбранный уровень
Убедитесь, что измеренное выходное напряжение соответствует требованиям потребителя. Только после этого отключите питание и подсоедините нагрузку.
Проверьте работу под нагрузкой
Снова подайте питание, проконтролируйте выходное напряжение и температуру платы. Если напряжение проседает или модуль заметно нагревается, уменьшите нагрузку либо коэффициент повышения.
Ограничения и безопасность
Не путайте полярность
Защита от обратной полярности в карточке не заявлена. Переполюсовка может повредить преобразователь, аккумулятор или нагрузку; проверьте контакты до подачи питания.
Не изменяйте перемычки под напряжением
Переключение выходного уровня при включенном модуле может подать на потребителя неожиданное напряжение. Сначала отключите питание, измените конфигурацию и проверьте выход мультиметром.
Максимум 1 А не является универсальным рабочим режимом
Доступный выходной ток уменьшается при слабом источнике, низком входном напряжении и большом коэффициенте повышения. Не подключайте нагрузку только на основании номинала 1 А без проверки конкретного режима.
Модуль не обеспечивает полную защиту литиевого аккумулятора
CKCS BS01 не является зарядным контроллером и не заменяет защиту от перезаряда или чрезмерного разряда. Для Li-ion/Li-Po применяйте соответствующий зарядный и защитный узел.
Контролируйте нагрев и вентиляцию
КПД до 96% является максимальным значением и зависит от режима. В компактном закрытом корпусе оставляйте пространство для отвода тепла и уменьшайте нагрузку при заметном нагреве или просадке выхода.
Защита не является штатным режимом работы
В карточке заявлена защита от перегрузки и короткого замыкания, но не замыкайте выход намеренно и не используйте срабатывание защиты как способ управления нагрузкой.
FAQ
Можно ли получить 5 В от одного Li-ion аккумулятора?
Да, если фактическое напряжение аккумулятора на входе находится в пределах 3,3–5 В и он способен отдать необходимый ток. Отдельно требуются зарядка и защита аккумулятора.
Можно ли плавно выставить, например, 6 или 10 В?
Нет. CKCS BS01 имеет только четыре фиксированных уровня: 5, 8, 9 и 12 В. Для произвольного напряжения требуется регулируемый модуль.
Выдает ли модуль 1 А на выходе 12 В от источника 3,3 В?
Значение 1 А является максимальной характеристикой карточки, а не гарантией для каждой комбинации. Режим 3,3 В → 12 В имеет большой коэффициент повышения, поэтому допустимую нагрузку нужно определять на практике с контролем напряжения и нагрева.
Можно ли заряжать аккумулятор через CKCS BS01?
Нет. Это только повышающий преобразователь. Для зарядки 1S Li-ion/Li-Po требуется отдельный контроллер заряда.
Можно ли подать 12 В и получить 5 В?
Нет. Допустимый вход составляет 3,3–5 В, а схема работает только на повышение. Для 12 В → 5 В требуется понижающий DC-DC преобразователь.
