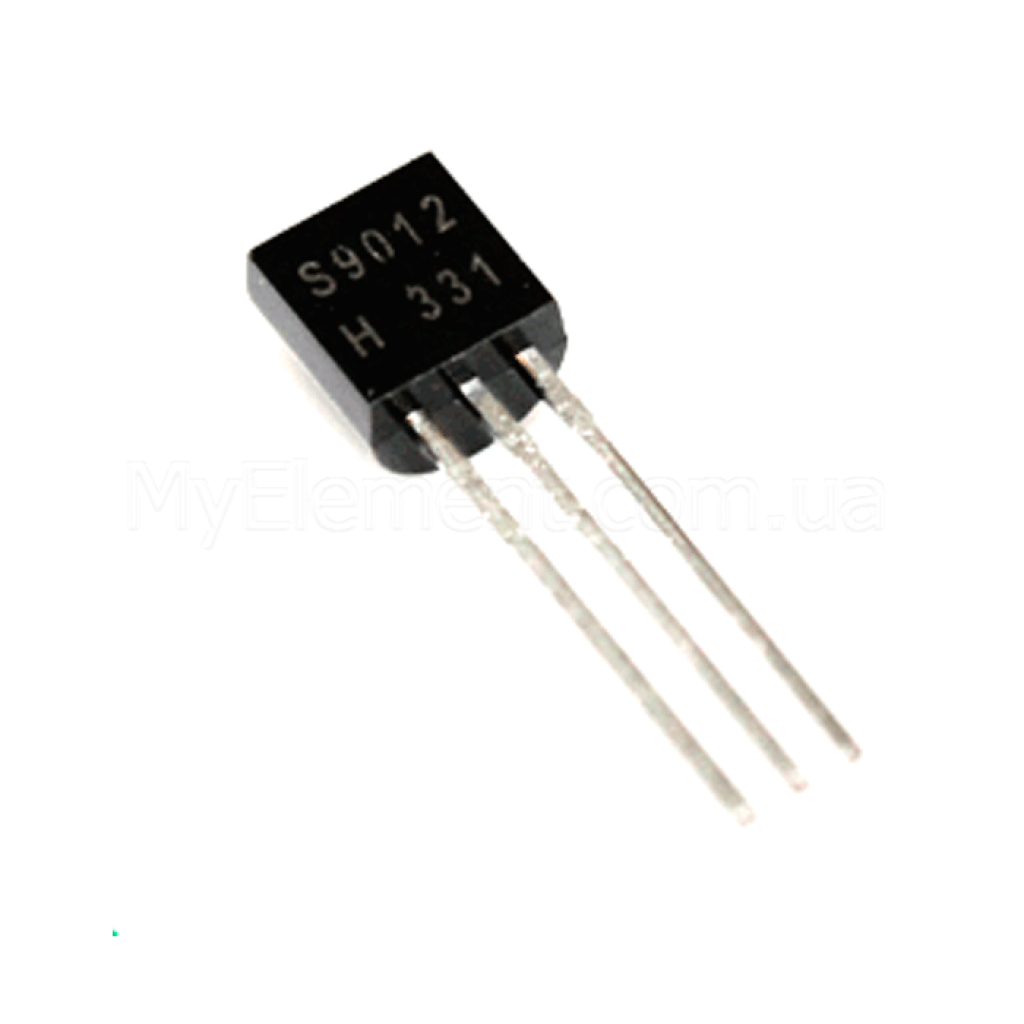

Транзистор PNP биполярный S9012 (0.5A 25V) корпус ТО-92

Страна-производитель: Китай Код товара: 5473
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Транзистор PNP биполярный S9012 (0.5A 25V) корпус ТО-92
Есть в наличии
Код товара: 5473
1.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:25 V
Максимальный ток:0.5 А
Полярность:PNP
Тип корпуса:TO-92
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Транзистор PNP биполярный S9012 (0.5A 25V) корпус ТО-92
Код товара: 5473
1.00 грн
Описание

Транзистор S9012 PNP TO-92

S9012 — биполярный транзистор PNP общего назначения для усилительных и ключевых каскадов в низковольтных схемах.

Основные преимущества

Ток коллектора до 0.5 A

Позволяет напрямую коммутировать умеренные нагрузки в бытовых и промышленных устройствах.

VCEO −25 V

Оптимально для низковольтных усилителей и ключей с должным запасом по напряжению.

Мощность рассеяния 0.625 W (TO-92)

Обеспечивает стабильную работу при типичной вентиляции платы при Ta=25°C.

Комплементарный к S9013

Удобно строить пуш-пул и симметричные каскады.

Ключевые характеристики

Полярность:PNP
Корпус:TO-92
VCEO (макс):−25 V
VCBO (макс):−40 V
VEBO (макс):−5 V
IC (макс):−0.5 A
Мощность рассеяния (Ta=25°C):0.625 W
Температура перехода Tj (макс):+150°C
Диапазон хранения:−55…+150°C
Распиновка (TO-92):1 — E, 2 — B, 3 — C

Детальные технические параметры

  • Абсолютные максимальные значения: VCBO −40 V, VCEO −25 V, VEBO −5 V.
  • Максимальный непрерывный ток коллектора: −0.5 A.
  • Предельная мощность рассеяния в корпусе TO-92 при Ta=25°C: 0.625 W.
  • Диапазоны температур: Tj до +150°C; хранение −55…+150°C.
  • Расположение выводов TO-92: 1 — Emitter, 2 — Base, 3 — Collector.
  • Комплементарный тип: S9013 (NPN).
Примечание: параметры основаны на документации Jiangsu Changjing Electronics Technology Co., Ltd для S9012. Источник: JSCJ Datasheet (PDF).

Основные области применения

  • Усилители малых сигналов и низкочастотные аудиокаскады.
  • Ключевые каскады и управление небольшими нагрузками/реле (IC ≤ 0.5 A).
  • Инверторы, цифровые ключи и общебытовые переключатели в НВ схемах.

Совместимые обозначения и альтернативы

Комплементарный транзистор: S9013 (NPN). Для подбора полных аналогов ориентируйтесь на напряжения VCBO/VCEO, ток IC и распиновку TO-92 по даташиту.

Вопросы-ответы (FAQ)

Какова распиновка в корпусе TO-92?

Согласно даташиту: 1 — Emitter, 2 — Base, 3 — Collector.

Подходит ли для управления реле?

Да, при условии, что рабочий ток контакта не превышает −0.5 A и обеспечены необходимый базовый ток и теплоотвод.

Каково предельное коллектор-эмиттерное напряжение?

Максимальное VCEO составляет −25 V (по даташиту).
