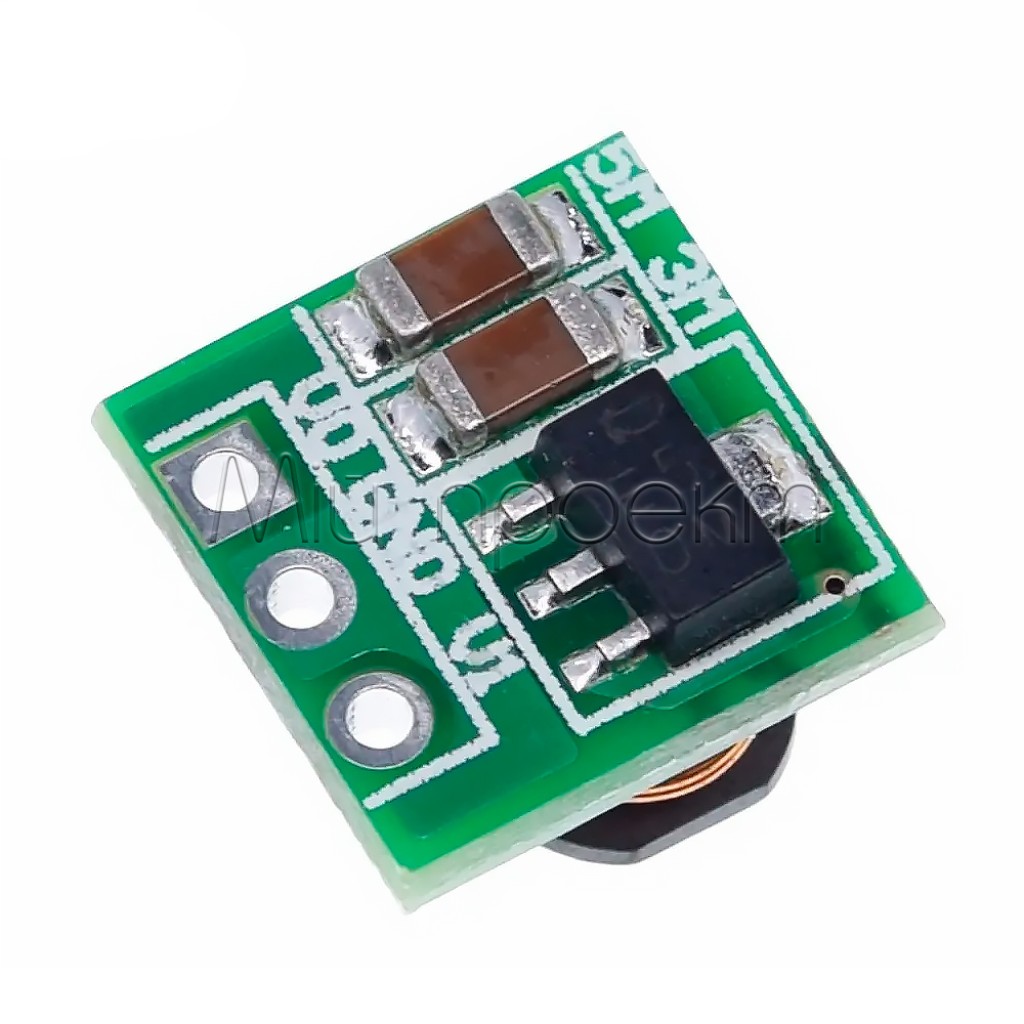

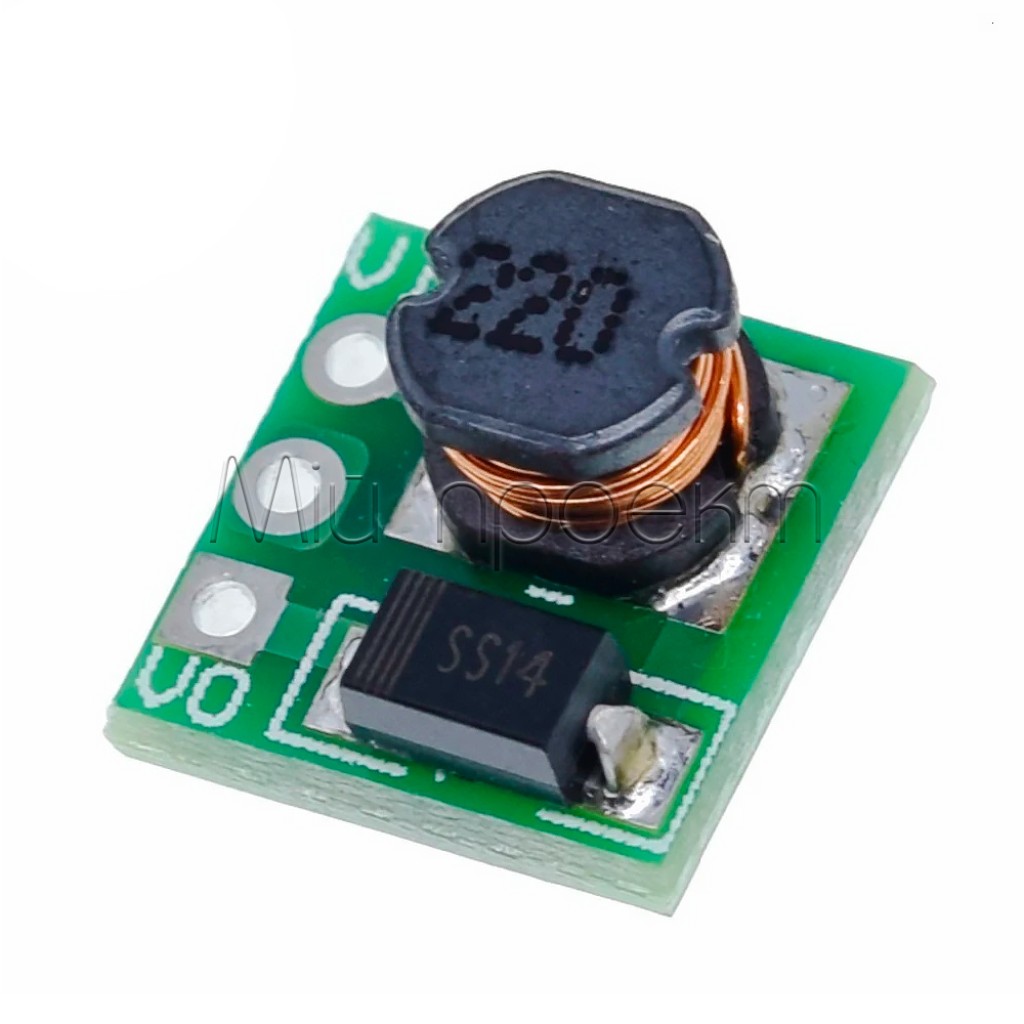

Коротко о DC-DC преобразователе 0,9 В → 3,3/5 В
Компактный повышающий DC-DC модуль предназначен для питания маломощной электроники от низковольтного источника. В зависимости от исполнения он формирует фиксированные 3,3 В или 5 В; у этих вариантов разные верхние пределы входного напряжения.
Исполнение на 3,3 В работает с входным напряжением 0,9–3,3 В, а исполнение на 5 В — с входным напряжением 0,9–5 В. Доступный выходной ток зависит от входного напряжения, выбранного исполнения, возможностей источника и нагрузки; заявленный диапазон составляет 100–480 мА.
Ключевые характеристики
- Тип
- повышающий DC-DC, boost / step-up
- Вход для исполнения 3,3 В
- 0,9–3,3 В DC
- Вход для исполнения 5 В
- 0,9–5 В DC
- Выходное напряжение
- фиксированные 3,3 В или 5 В в зависимости от исполнения
- Выходной ток
- 100–480 мА в зависимости от режима работы
- Рабочая частота
- 150 кГц
- Размеры
- 10,7 × 10,5 × 8 мм
- Вес
- 3 г
Подробное описание и особенности
Фиксированный выход для низковольтного питания
Преобразователь повышает постоянное напряжение низковольтного источника до одного фиксированного уровня — 3,3 В или 5 В. Это удобно для автономных датчиков, контроллеров и вспомогательных электронных узлов, которым не требуется плавная регулировка выхода.
Варианты на 3,3 В и 5 В не следует воспринимать как два одновременных выхода. Перед монтажом сопоставьте исполнение модуля с требуемым напряжением потребителя, а затем измерьте выход без подключенной нагрузки.
Ток зависит от источника и коэффициента повышения
При повышении напряжения входной источник должен отдавать больший ток, чем получает нагрузка на выходе, с учетом потерь преобразования. При низком входном напряжении или слабом источнике доступный выходной ток уменьшается, поэтому значение 480 мА не гарантируется во всем рабочем диапазоне.
Компактный монтаж

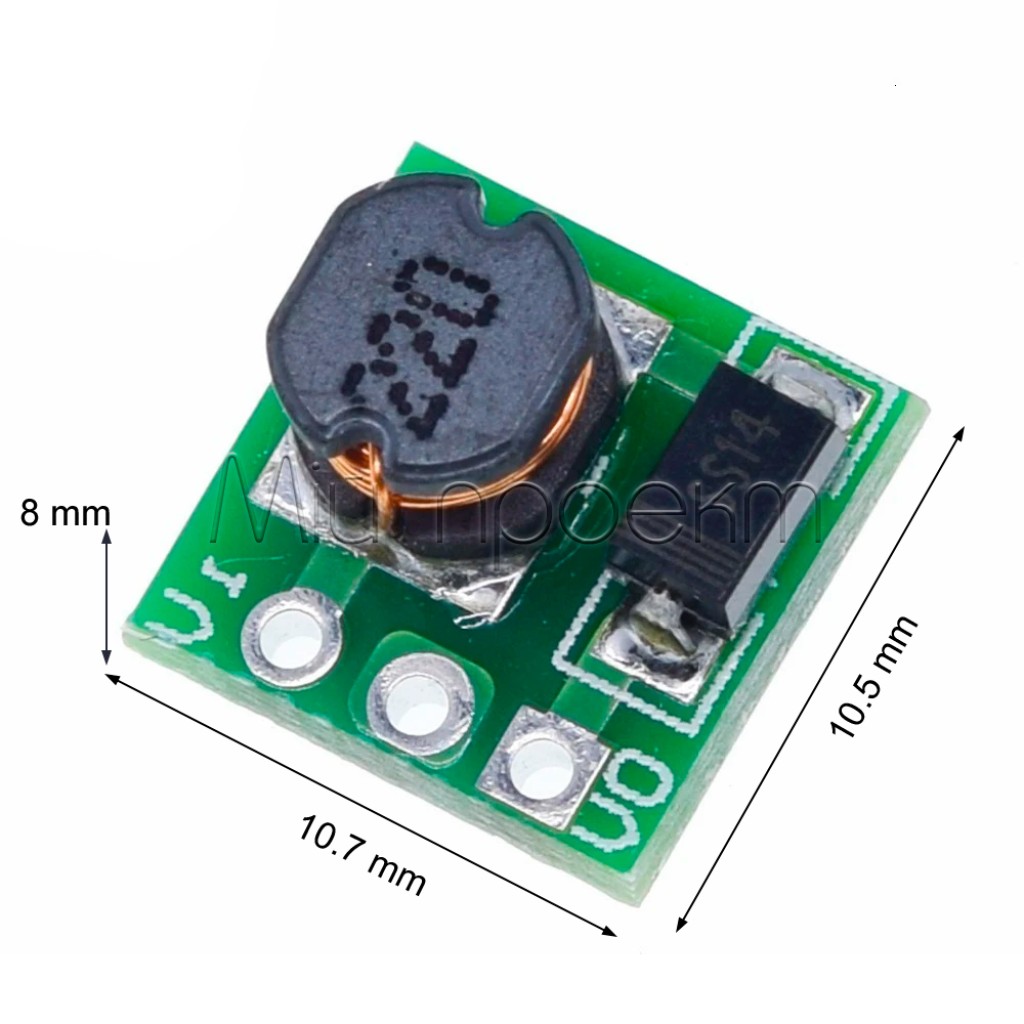

Плата занимает примерно 10,7 × 10,5 мм и подходит для установки в небольшие корпуса. После монтажа проверьте выход под фактической нагрузкой: просадка напряжения, перезапуски потребителя или заметный нагрев означают, что режим необходимо облегчить.
Примеры применения
Автономный датчик или контроллер
Модуль можно использовать для формирования шины 3,3 В или 5 В от низковольтного батарейного источника, если рабочий и пусковой ток электронного узла соответствуют возможностям конкретного режима.
Компактный портативный прибор
Малые габариты удобны для вспомогательной линии питания индикатора, сенсорного узла или другой нагрузки с умеренным потреблением. Перед окончательным монтажом проверьте напряжение и нагрев под нагрузкой.
Низковольтный макет
Преобразователь подходит для прототипа, которому требуется фиксированный уровень 3,3 В или 5 В от источника с более низким напряжением. Для лабораторной регулировки или точного ограничения тока нужен другой модуль.
Подойдет / не подойдет
Подойдет
- для повышения низкого постоянного напряжения до фиксированных 3,3 В или 5 В;
- для компактных батарейных устройств с умеренным потреблением;
- для датчиков, контроллеров и вспомогательных линий питания после проверки пускового тока;
- когда важны малые размеры и не нужен выходной разъем.
Не подойдет
- для понижения напряжения или работы, когда входное напряжение может превысить допустимый предел выбранного исполнения;
- для нагрузки, которой гарантированно требуется более 480 мА;
- когда необходимо плавно регулируемое выходное напряжение;
- в качестве контроллера заряда или полноценной защиты аккумулятора;
- для прямого питания мощного светодиода без стабилизации тока.

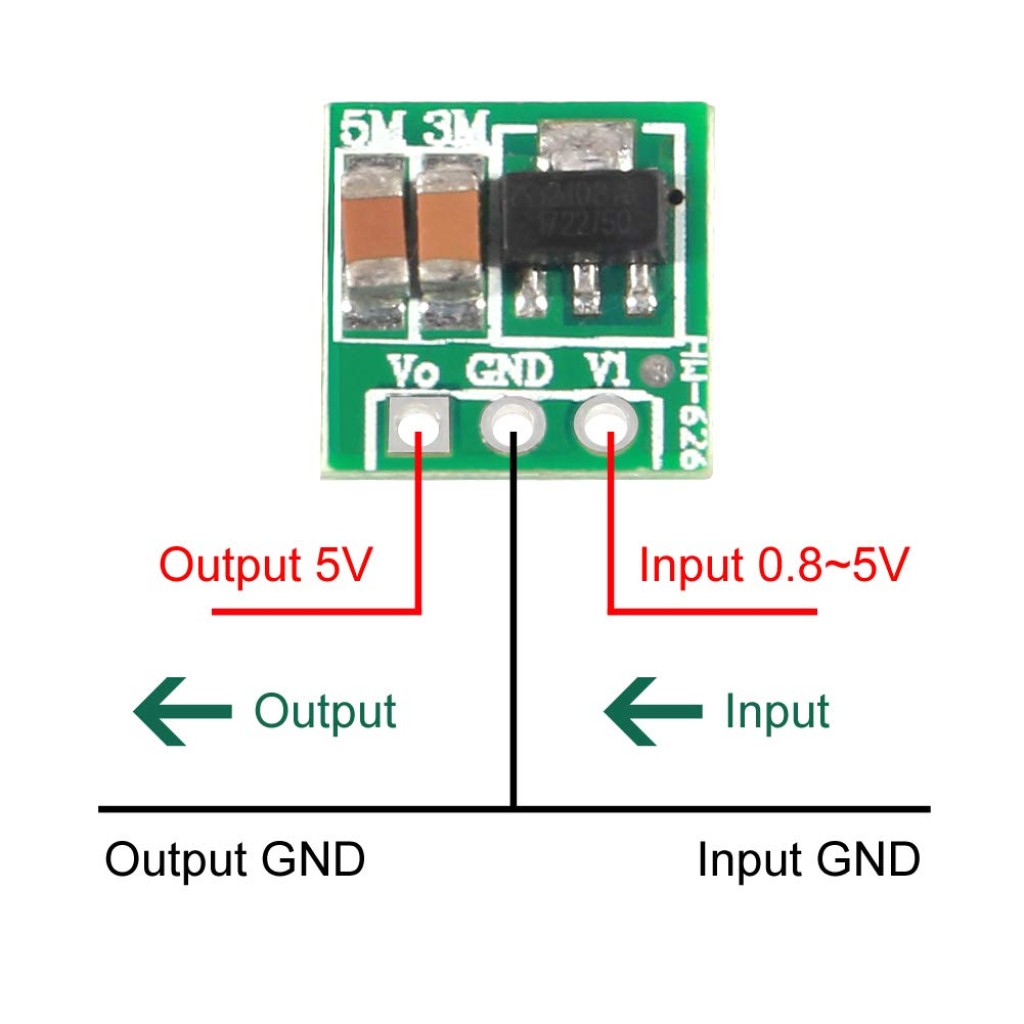

Подключение и первый запуск
Определите исполнение
Проверьте, рассчитан ли модуль на выход 3,3 В или 5 В. На исполнение 3,3 В не подавайте более 3,3 В; на исполнение 5 В — более 5 В.
Проверьте полярность
Подключите источник ко входу с соблюдением «+» и «−». Перед первым включением не присоединяйте основную нагрузку.
Измерьте выход
Подайте питание и проверьте мультиметром выходное напряжение. Оно должно соответствовать требованиям потребителя.
Проверьте работу под нагрузкой
Обесточьте схему, подключите потребитель и снова подайте питание. Контролируйте выходное напряжение и нагрев; при просадке или нестабильной работе уменьшите нагрузку либо используйте более мощный источник.
Ограничения и безопасность
Не превышайте предел входного напряжения
Максимальное входное напряжение зависит от исполнения: 3,3 В для выхода 3,3 В и 5 В для выхода 5 В. Превышение этого предела может повредить модуль или подключенную нагрузку.
Соблюдайте полярность
Не меняйте местами «+» и «−». Переполюсовка может повредить преобразователь, источник питания или потребитель.
Проверьте выход перед подключением устройства
Исполнения на 3,3 В и 5 В электрически несовместимы с частью нагрузок. Измерьте выход мультиметром, чтобы не подать 5 В на устройство, рассчитанное только на 3,3 В.
Предусмотрите запас по току
Доступный выходной ток меняется вместе с входным напряжением и нагрузкой. Не рассчитывайте длительный режим по предельным 480 мА без проверки выходного напряжения и температуры.
Предусмотрите внешнюю защиту
Не используйте плату как единственную защиту от короткого замыкания, перегрузки или ошибочного подключения. Для источника с большим доступным током предусмотрите соответствующее ограничение тока или предохранитель.
FAQ
Можно ли одновременно получить 3,3 В и 5 В?
Нет. Выход 3,3 В или 5 В зависит от исполнения модуля; это не два независимых выхода. Проверьте нужный вариант до монтажа.
Доступны ли 480 мА при входном напряжении 0,9 В?
Значение 480 мА является верхним пределом заявленного диапазона, а не гарантией для минимального входного напряжения. При низком входном напряжении возможности источника и преобразователя ограничивают выходной ток.
Можно ли подать 5 В на исполнение с выходом 3,3 В?
Нет. Для исполнения 3,3 В допустимое входное напряжение составляет 0,9–3,3 В. Вход 5 В относится только к исполнению с выходом 5 В.
Заряжает ли модуль аккумулятор?
Нет. Плата только повышает напряжение. Для аккумулятора отдельно требуются совместимые средства зарядки и защиты.
Альтернативы по типу задачи
- Для плавной настройки более высокого выходного напряжения при входе 2–24 В выберите регулируемый преобразователь MT3608.
- Если нужны фиксированные 5, 8, 9 или 12 В от источника 3,3–5 В, рассмотрите модуль CKCS BS01.
- Для готового выхода 5 В через USB-AF доступен USB DC-DC преобразователь 0,9–5 В → 5 В; перед выбором сопоставьте требуемый ток.
