Кратко о HLK-5M05

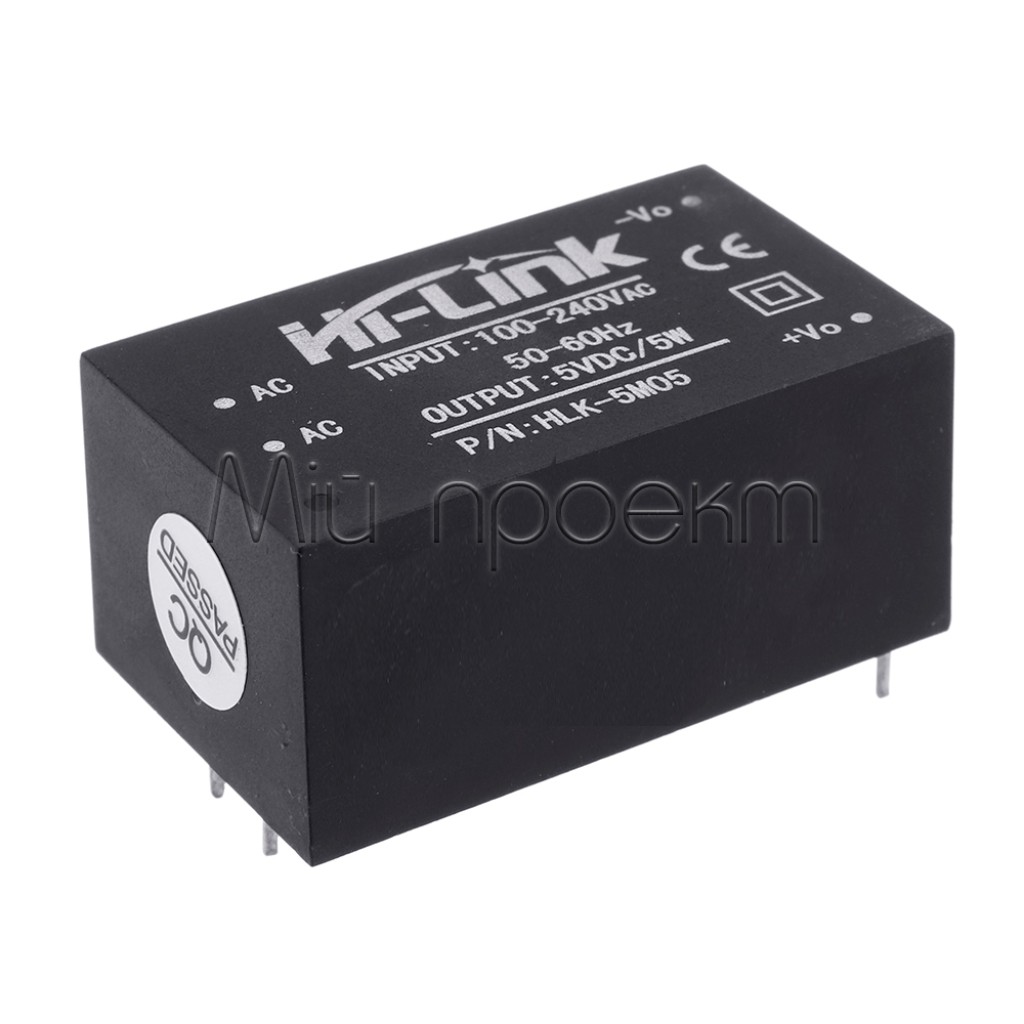

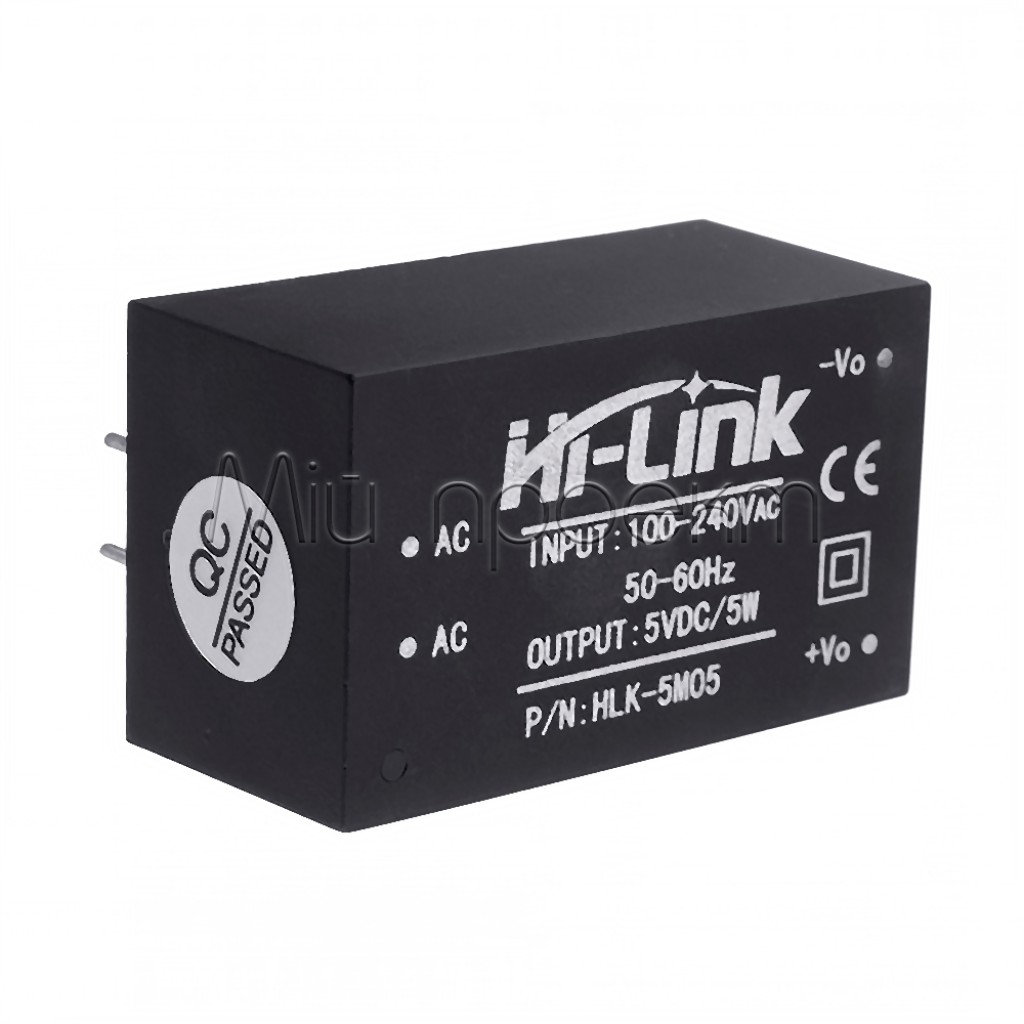

HLK-5M05 — изолированный AC/DC-модуль для питания 5-вольтовой электроники непосредственно от сети 220–230 В. На выходе модуль обеспечивает 5 В постоянного тока, до 1 А и 5 Вт; компактный залитый компаундом корпус предназначен для монтажа на печатную плату.

Модуль является компонентом для встраивания, а не готовым сетевым адаптером. Для безопасного применения необходимы закрытый негорючий корпус, внешняя защита входной цепи, правильные изоляционные расстояния на плате и монтаж специалистом, имеющим право работать с сетевым напряжением.

Ключевые характеристики

Модель: HLK-5M05
Тип преобразования: AC/DC, гальванически изолированные вход и выход
Вход: 100–240 В AC, 50–60 Гц ^[1]
Выходное напряжение: 5 В DC
Максимальный выходной ток: 1 А
Максимальная выходная мощность: 5 Вт
Защита выхода: от перегрузки и короткого замыкания, с восстановлением после устранения причины ^[1]

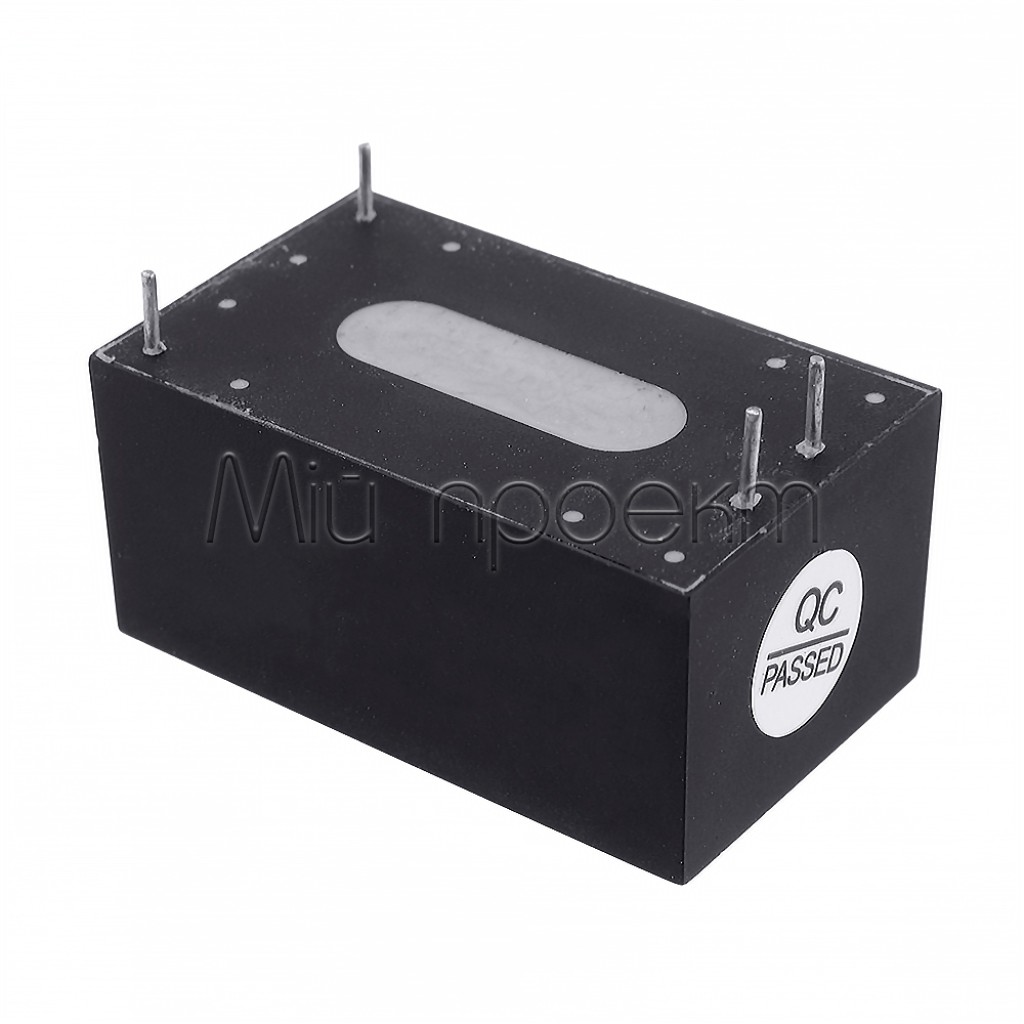

Монтаж: на печатную плату, 4 вывода: 2 входа AC и выходы +Vo/−Vo

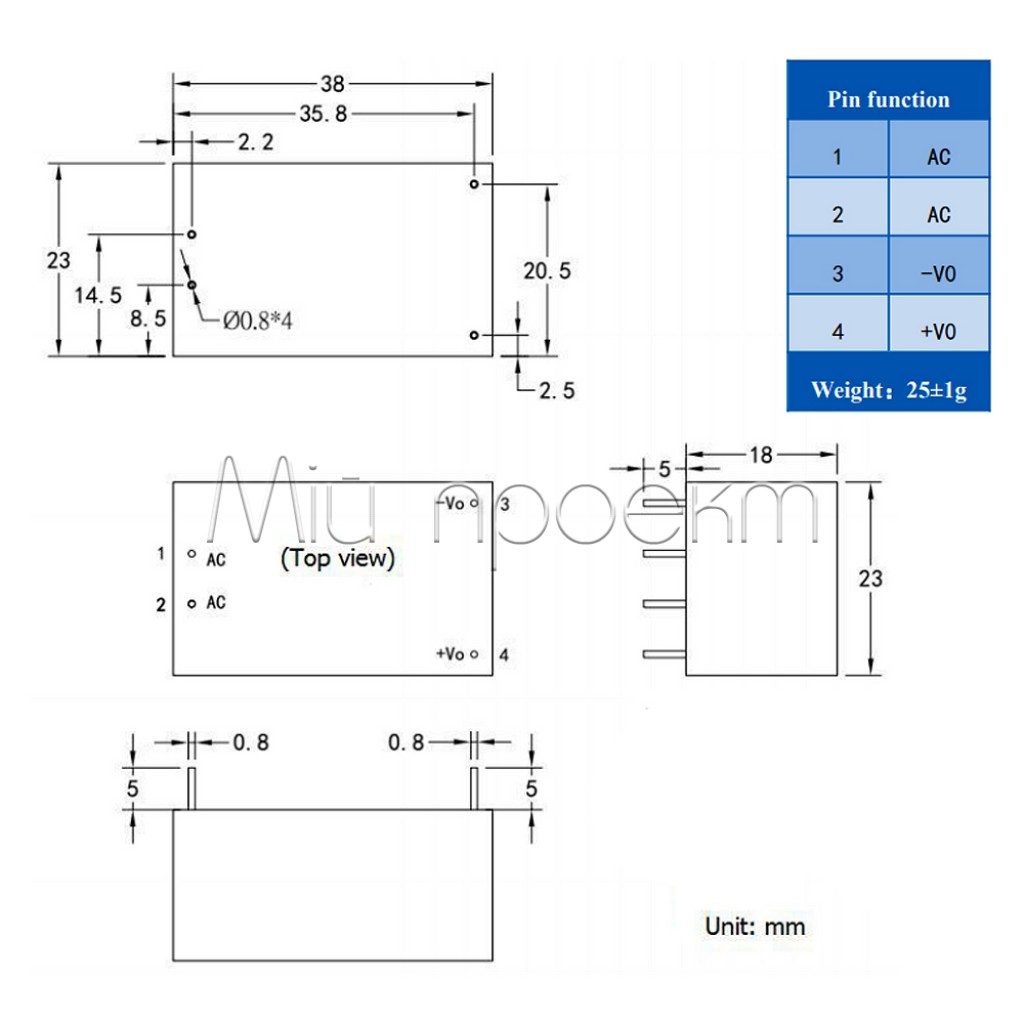

Размеры модуля: 38 × 23 × 18 мм
Масса: 25 г
Рабочая температура: от −20 до +60 °C

Подробное описание и особенности

Питание низковольтной электроники от сети

HLK-5M05 преобразует сетевое переменное напряжение в стабилизированные 5 В DC. Выходной мощности 5 Вт достаточно для контроллера, датчиков, небольшого дисплея или другой 5-вольтовой нагрузки, если суммарный рабочий и пусковой ток не превышает 1 А.

Гальваническая изоляция отделяет низковольтный выход от сетевого входа, но безопасность готового устройства также зависит от схемы платы, изоляционных расстояний, проводки, предохранителя, защитного корпуса и условий монтажа.

Корпус и тепловой режим

Компаундная заливка защищает внутренние компоненты и формирует компактный корпус для PCB-монтажа. Она не заменяет внешний корпус готового устройства и не позволяет оставлять сетевые выводы доступными для прикосновения.

Ток 1 А и мощность 5 Вт являются предельными выходными параметрами. Для продолжительной работы в закрытом корпусе необходимо учитывать температуру окружающей среды, нагрев соседних компонентов и вентиляцию; нагрузку с кратковременными пиками тока проверяют в наиболее тяжёлом режиме работы.

Подойдёт / не подойдёт

Подойдёт

для встраиваемых контроллеров, сенсорных узлов и автоматики с питанием 5 В;
для компактного устройства, в котором AC/DC-преобразователь монтируется непосредственно на PCB;
для постоянной нагрузки до 1 А при надлежащем тепловом режиме;
для проекта с закрытым корпусом и предусмотренной сетевой защитой.

Не подойдёт

в качестве готового адаптера с вилкой, кабелем и защищёнными разъёмами;
для нагрузки свыше 5 Вт или с пиками тока выше возможностей модуля;
для устройств, которым требуется другое выходное напряжение или двухполярное питание;
для открытого макета, доступного пользователю во время работы от сети;
для монтажа вплотную без проверки фактических габаритов и расположения выводов.

Примеры применения

Контроллер автоматики 5 В

Модуль может питать Nano V3.0 ATmega328P Type-C вместе с маломощными датчиками и индикацией. Перед подключением необходимо суммировать потребление платы и всей периферии.

Сетевой IoT-узел

Для проекта с камерой можно использовать ESP32-CAM с OV2640, которой требуются стабильные 5 В. Следует учитывать пусковые пики Wi‑Fi, камеры и подключённой периферии.

Датчик или панель управления

HLK-5M05 подходит для питания 5-вольтового микроконтроллера, дисплея и нескольких сенсоров в закрытом стационарном устройстве, если суммарная нагрузка остаётся в пределах 1 А.

Подключение

Спроектируйте сетевую часть

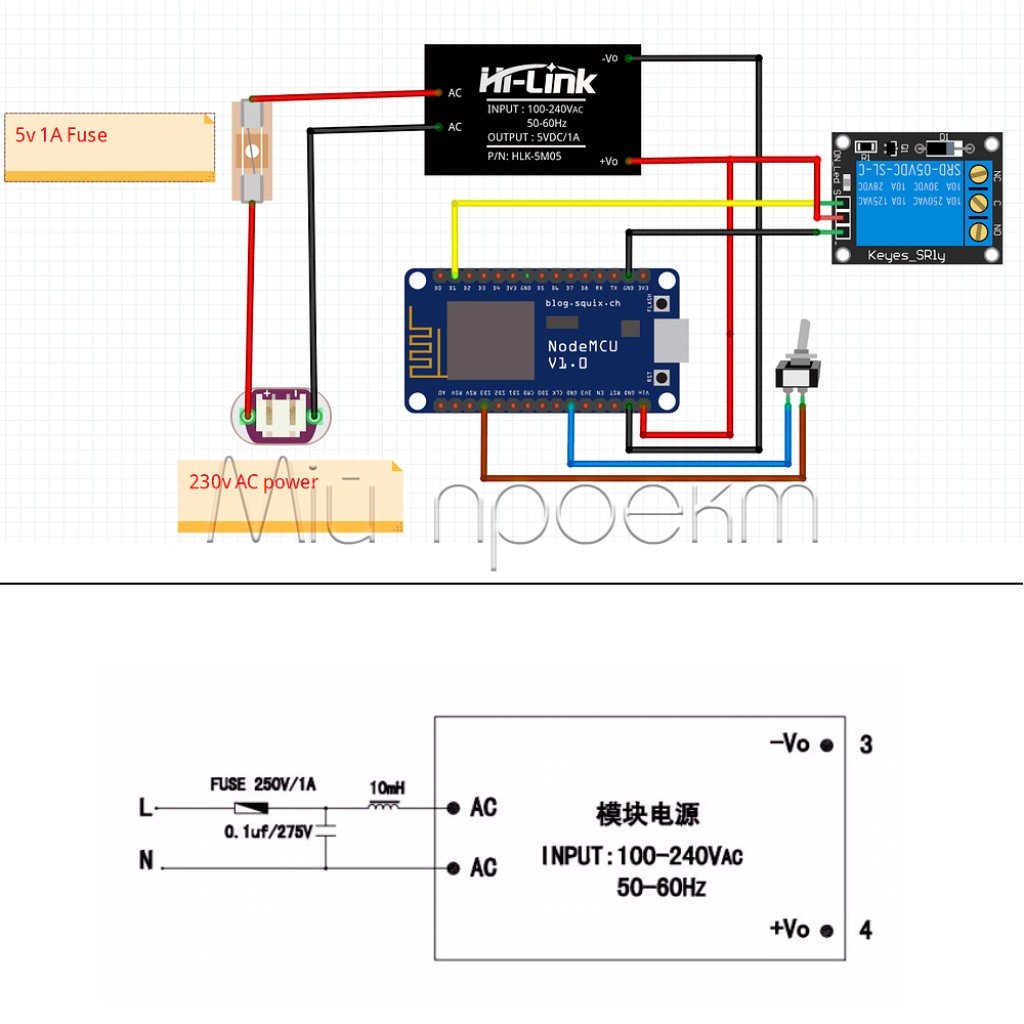

Предусмотрите внешний предохранитель, защиту от импульсных перенапряжений, достаточные изоляционные расстояния и негорючий закрытый корпус. Предохранитель и варистор относятся к базовой входной защите модуля.^[2]
Подключите AC-вход
Выполняйте монтаж только на полностью обесточенной плате. Два вывода AC подключают к сетевой цепи через предусмотренные элементы защиты; оголённые проводники и паяные соединения после сборки должны быть недоступны.
Проверьте выход
Подключите нагрузку к +Vo и −Vo, соблюдая правильную полярность. Перед установкой чувствительной электроники проверьте выходное напряжение безопасным способом измерения.
Проверьте работу под нагрузкой
Контролируйте стабильность 5 В и нагрев в реальном корпусе. Если нагрузка имеет импульсное потребление, проверяйте не только средний, но и пиковый ток.

Ограничения и безопасность

На входе присутствует опасное сетевое напряжение

Не собирайте и не настраивайте HLK-5M05 на открытой макетной плате. Монтаж, измерения и ремонт сетевой части должен выполнять квалифицированный специалист; перед любыми работами устройство необходимо отключить от сети.

Необходима внешняя защита входа

Выходная защита от перегрузки и короткого замыкания не заменяет сетевой предохранитель, защиту от импульсных перенапряжений и защитную автоматику готового устройства.

Не превышайте 1 А и 5 Вт

Проверяйте суммарное потребление всех плат, датчиков, дисплеев и исполнительных узлов. Кратковременные пики нагрузки могут вызвать просадку напряжения или перезапуск электроники даже при меньшем среднем токе.

Компаундная заливка не является корпусом готового изделия

Модуль необходимо устанавливать внутри закрытого устройства с недоступными сетевыми выводами. Не полагайтесь на заливку как на защиту от прикосновения, воды или ошибок монтажа.

FAQ

Можно ли подключить HLK-5M05 непосредственно к сети 220–230 В?

HLK-5M05 рассчитан на такой диапазон входного напряжения, но его нельзя использовать как незащищённый отдельный адаптер. Необходимы внешняя защита входной цепи, безопасная PCB-разводка и закрытый корпус.

Можно ли получить от модуля более 1 А?

Нет, при проектировании следует принимать 1 А и 5 Вт как максимальные выходные параметры. Для более высокой или продолжительной импульсной нагрузки необходим более мощный источник.

Защищён ли модуль от короткого замыкания?

Да, HLK-5M05 имеет защиту выхода от короткого замыкания и перегрузки с восстановлением после устранения причины. Эта защита не исправляет неправильную полярность и не заменяет защиту сетевого входа.

Можно ли питать ESP32 или Arduino-совместимую плату?

Можно питать плату с подтверждённым 5-вольтовым входом, если вместе с периферией она потребляет не более 1 А. Для Wi‑Fi-модулей и камер отдельно учитывайте кратковременные пусковые пики тока.

Необходимо ли охлаждение?

Активное охлаждение не является обязательным условием, но тепловой режим необходимо проверить в готовом корпусе. Не размещайте модуль рядом с источниками тепла и не препятствуйте отводу тепла при продолжительной работе с большой нагрузкой.

Документы и источники

Shenzhen Hi-Link Electronics — AC/DC Power Module, 5W Series: HLK-5M05 — диапазон входного напряжения, мощность, изоляция и защита выхода.
Shenzhen Hi-Link Electronics — 5W Ultra Small Series Power Module 5M03/5M05/5M09/5M12, V2.2, September 2018 — параметры HLK-5M05 и типовая схема защиты входа.
