ESP32 CAM с камерой OV2640 Wi-Fi и Bluetooth

1. Обзор модуля и его возможности

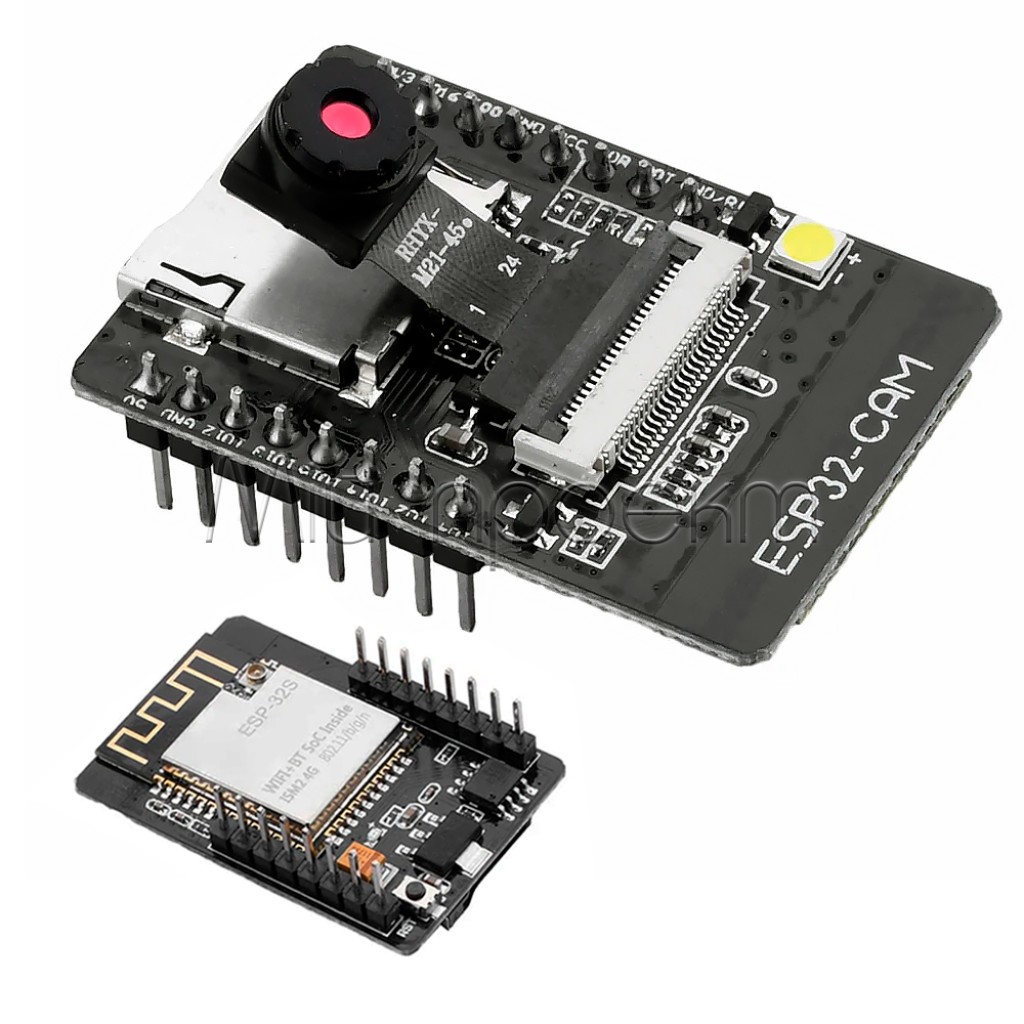

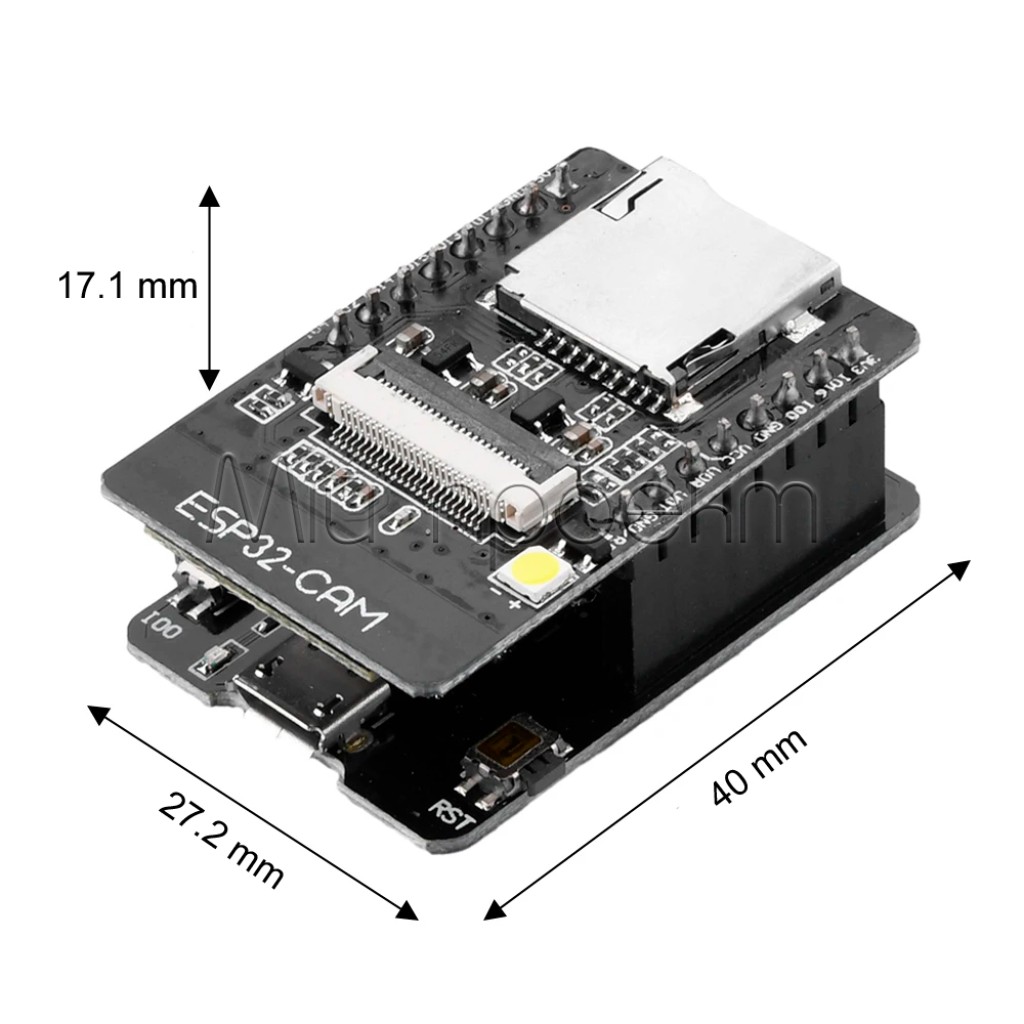

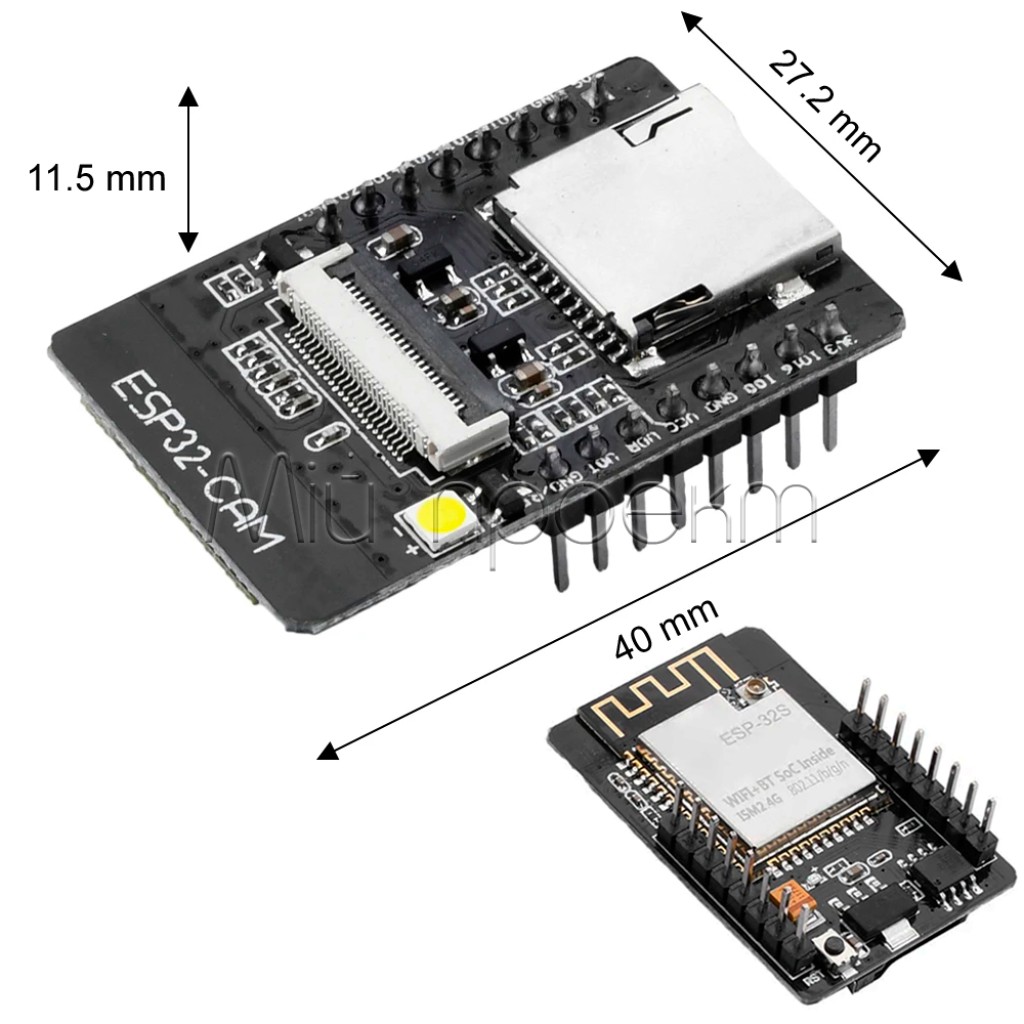

ESP32-CAM — это компактный модуль на базе ESP32 с интегрированной 2-мегапиксельной камерой OV2640. Устройство сочетает Wi-Fi/Bluetooth подключение с возможностями обработки изображений для создания малогабаритных смарт-систем видеонаблюдения, роботов и IoT-устройств.

flowchart TD
    subgraph ESP32CAM["ESP32-CAM"]
      direction TB

      subgraph Components["Компоненты"]
        ESP["Контроллер ESP32-S"]
        CAM["Камера OV2640
2 Мегапикселя"]
        LED["Встроенная
вспышка LED"]
        ANT["U.FL разъём
для антенны"]
        SD["MicroSD
слот"]
      end

      subgraph Pins["Выводы"]
        direction LR
        VCC["5V/3.3V"] --- GND["GND"] --- U0T["U0T (TX)"] --- U0R["U0R (RX)"]
        IO0["GPIO0"] --- IO2["GPIO2"] --- IO4["IO4"] --- IO13["IO13"] --- IO14["IO14"] --- IO15["IO15"] --- IO16["IO16"] --- VCC2["VCC"] --- GND2["GND"]
      end

      RST["Кнопка
Reset"]

      Components --- Pins
      Components --- RST
    end

    classDef comp fill:#9ef,stroke:#333,stroke-width:2px
    class ESP,CAM,LED,ANT,SD,RST comp

    classDef pins fill:#f96,stroke:#333,stroke-width:2px
    class VCC,GND,U0T,U0R,IO0,IO2,IO4,IO13,IO14,IO15,IO16,VCC2,GND2 pins


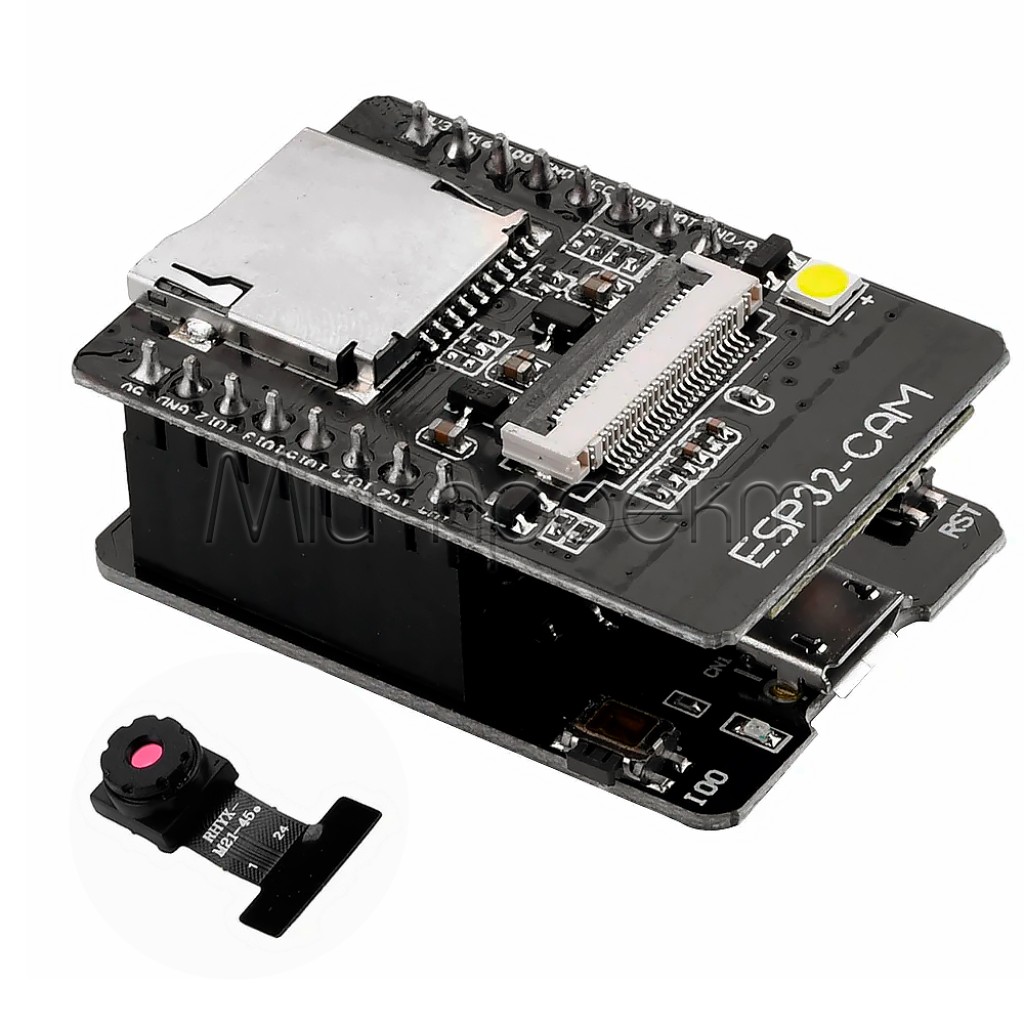

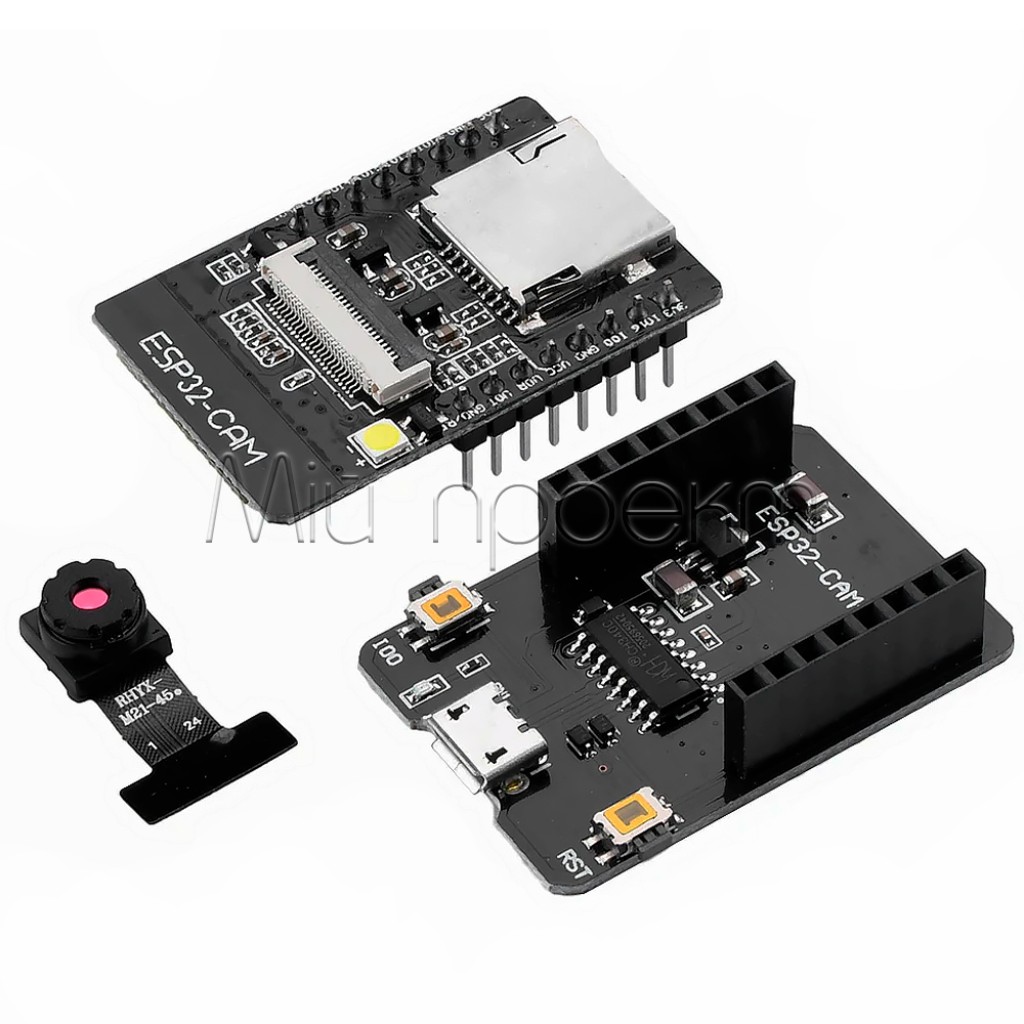

1.1 Основные компоненты

• ESP32 — мощный микроконтроллер с Wi-Fi и Bluetooth
• Камера OV2640 — 2MP сенсор с поддержкой различных разрешений (от 96x96 до 1600x1200)
• Светодиодная вспышка — яркий светодиод для съёмки в условиях низкой освещённости
• Слот для microSD карты — для локального хранения изображений и видео
• U.FL разъём — для подключения внешней Wi-Fi антенны (опционально)

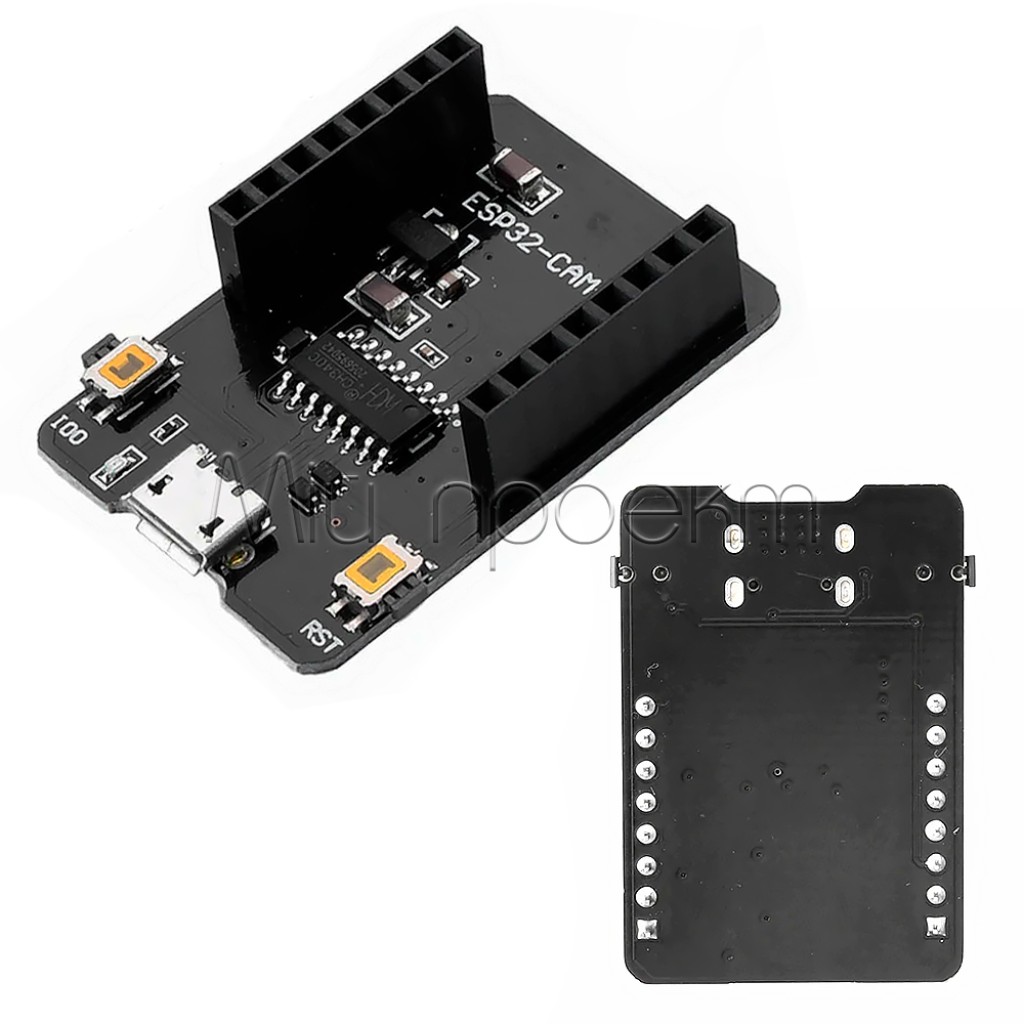

2. Необходимые компоненты для программирования

2.1 Оборудование

• ESP32-CAM — модуль с камерой OV2640
• USB-TTL преобразователь — для программирования (например, на базе чипов FT232RL, CP2102 или CH340)
• Соединительные провода — типа Dupont "папа-мама" или "мама-мама"
• Перемычка (джампер) — для перевода модуля в режим загрузки
• Кабель USB — для подключения USB-TTL преобразователя к компьютеру

2.2 Программное обеспечение

• Arduino IDE — скачайте последнюю версию с официального сайта
• Пакет поддержки ESP32 — для Arduino IDE
• Пример CameraWebServer — для тестирования и настройки камеры

3. Схема подключения для программирования

flowchart LR
    subgraph USB-TTL["USB-TTL преобразователь"]
      TTL_GND["GND"]
      TTL_3V3["3.3V"]
      TTL_TX["TX"]
      TTL_RX["RX"]
    end

    subgraph ESP32CAM["ESP32-CAM"]
      ESP_GND["GND"]
      ESP_3V3["3V3"]
      ESP_U0R["U0R (RX)"]
      ESP_U0T["U0T (TX)"]
      ESP_IO0["GPIO0"]
    end

    TTL_GND --> ESP_GND
    TTL_3V3 --> ESP_3V3
    TTL_TX --> ESP_U0R
    TTL_RX --> ESP_U0T
    ESP_IO0 -. "Перемычка
для режима
программирования" .-> ESP_GND


3.1 Пошаговое подключение

1. Подключите выводы USB-TTL преобразователя к ESP32-CAM:
   • GND (преобразователь) → GND (ESP32-CAM)
   • 3.3V (преобразователь) → 3V3 (ESP32-CAM)
   • TX (преобразователь) → U0R (ESP32-CAM)
   • RX (преобразователь) → U0T (ESP32-CAM)
2. Критически важно: Соедините GPIO0 с GND на ESP32-CAM дополнительным проводом перед подачей питания
3. Подключите USB-TTL преобразователь к USB-порту компьютера

4. Настройка Arduino IDE и программирование

4.1 Установка пакета поддержки ESP32

1. Откройте Arduino IDE
2. Перейдите в меню Файл → Настройки (File → Preferences)
3. В поле "Дополнительные ссылки менеджера плат" добавьте:
   https://dl.espressif.com/dl/package_esp32_index.json
4. Нажмите OK
5. Перейдите в меню Инструменты → Плата → Менеджер плат... (Tools → Board → Boards Manager...)
6. Найдите "esp32" в поиске
7. Установите пакет "ESP32 by Espressif Systems"
8. Нажмите "Установить" и дождитесь завершения процесса

4.2 Настройка платы

1. Перейдите в меню Инструменты → Плата → ESP32 Arduino → AI Thinker ESP32-CAM
2. Установите другие параметры:
   • Upload Speed: 115200
   • Flash Frequency: 80MHz
   • Flash Mode: QIO
   • Partition Scheme: Huge APP (3MB No OTA/1MB SPIFFS)
3. Перейдите в меню Инструменты → Порт и выберите COM-порт, соответствующий вашему USB-TTL преобразователю

4.3 Загрузка и настройка примера CameraWebServer

1. Перейдите в меню Файл → Примеры → ESP32 → Camera → CameraWebServer
2. В открытом коде раскомментируйте строку, соответствующую вашей модели камеры (обычно #define CAMERA_MODEL_AI_THINKER)
3. Найдите раздел настроек Wi-Fi и введите данные вашей сети:
   // Замените на данные вашей Wi-Fi сети const char* ssid = "Моя_Сеть"; const char* password = "Мой_Пароль";

4.4 Загрузка прошивки

1. Убедитесь, что GPIO0 соединён с GND для режима загрузки
2. Нажмите кнопку "Загрузить" (стрелка вправо) в Arduino IDE
3. Дождитесь компиляции и начала загрузки
4. Во время загрузки могут появиться сообщения типа "Connecting...". Если процесс зависает, нажмите кнопку Reset на ESP32-CAM
5. После успешной загрузки отсоедините перемычку между GPIO0 и GND
6. Нажмите кнопку Reset на ESP32-CAM для перезагрузки в нормальном режиме

5. Использование и настройка веб-сервера камеры

5.1 Подключение к веб-интерфейсу

1. После успешной загрузки и перезагрузки ESP32-CAM, откройте Монитор последовательного порта для просмотра вывода
2. Найдите строку, содержащую IP-адрес, например: Camera Ready! Use 'http://192.168.1.104' to connect
3. Откройте веб-браузер и введите этот IP-адрес
4. После загрузки веб-интерфейса вы увидите изображение с камеры и панель настроек

5.2 Настройка камеры

Веб-интерфейс позволяет настроить различные параметры камеры:

• Разрешение — от QQVGA (160x120) до UXGA (1600x1200)
• Качество изображения — компромисс между качеством и скоростью передачи
• Яркость, контраст, насыщенность — настройка параметров изображения
• Специальные эффекты — негатив, сепия, чёрно-белый и т.д.
• Обнаружение лиц/объектов — включение/выключение распознавания

5.3 Частота кадров и производительность

Ожидаемая частота кадров (FPS) для различных разрешений:

6. Дополнительные функции и возможности

6.1 Работа со слотом microSD

ESP32-CAM имеет слот для microSD карты, который позволяет сохранять изображения и видео локально:

6.2 Использование светодиодной вспышки

Для управления встроенной светодиодной вспышкой:

6.3 Настройка фокуса камеры

Камера OV2640 позволяет физически изменять фокус для макросъёмки или съёмки удалённых объектов:

1. Осторожно удалите защитную наклейку с объектива камеры
2. Если объектив приклеен, осторожно нагрейте его феном на минимальной мощности, чтобы размягчить клей
3. Медленно вращайте объектив по часовой или против часовой стрелки для настройки фокуса
4. Проверяйте результат через веб-интерфейс камеры
5. Когда достигнут желаемый фокус, зафиксируйте объектив небольшой каплей клея или лака для ногтей

7. Примеры практического применения

7.1 Система видеонаблюдения

ESP32-CAM можно использовать как компактную и беспроводную камеру видеонаблюдения:

• Изображение может передаваться через сеть Wi-Fi на мобильное устройство или ПК
• При обнаружении движения камера может делать снимки и сохранять их на SD-карту или отправлять через различные протоколы
• Модуль может работать автономно с батареей, переходя в режим глубокого сна для экономии энергии

7.2 Робототехника и компьютерное зрение

Благодаря малому размеру и возможностям обработки изображений, ESP32-CAM идеально подходит для робототехнических проектов:

• Распознавание и отслеживание объектов
• Визуальная навигация роботов
• Распознавание QR-кодов или ArUco маркеров
• Базовое распознавание лиц

7.3 Интеграция с умным домом

ESP32-CAM легко интегрируется с существующими системами умного дома:

• Видео-звонок для входной двери
• Мониторинг растений или домашних животных
• Интеграция с MQTT для взаимодействия с другими устройствами
• Веб-интерфейс для просмотра и управления с любого устройства в сети

8. Устранение неисправностей

9. Полезные ссылки

• Официальный репозиторий ESP32 для Arduino
• Детальное руководство по ESP32-CAM
• Библиотека ESP32-Camera
• Дополнительные примеры использования ESP32-CAM
