Кратко о 1-канальном SSR-модуле G3MB-202P

Одноканальный модуль твердотельного реле бесшумно включает и выключает одну нагрузку переменного тока по низковольтному управляющему сигналу. Модуль рассчитан на 100–240 В AC и ток до 2 А, имеет активный низкий уровень на входе CH1 и светодиодную индикацию.

При заказе выбирается отдельная версия на 5 или 12 В; это не универсальный вход 5–12 В.^[1] Выход предназначен только для AC-нагрузок и не подходит для постоянного тока, фазового регулирования или гарантированного полного отключения маломощных электронных потребителей.

Ключевые характеристики

Количество каналов: 1

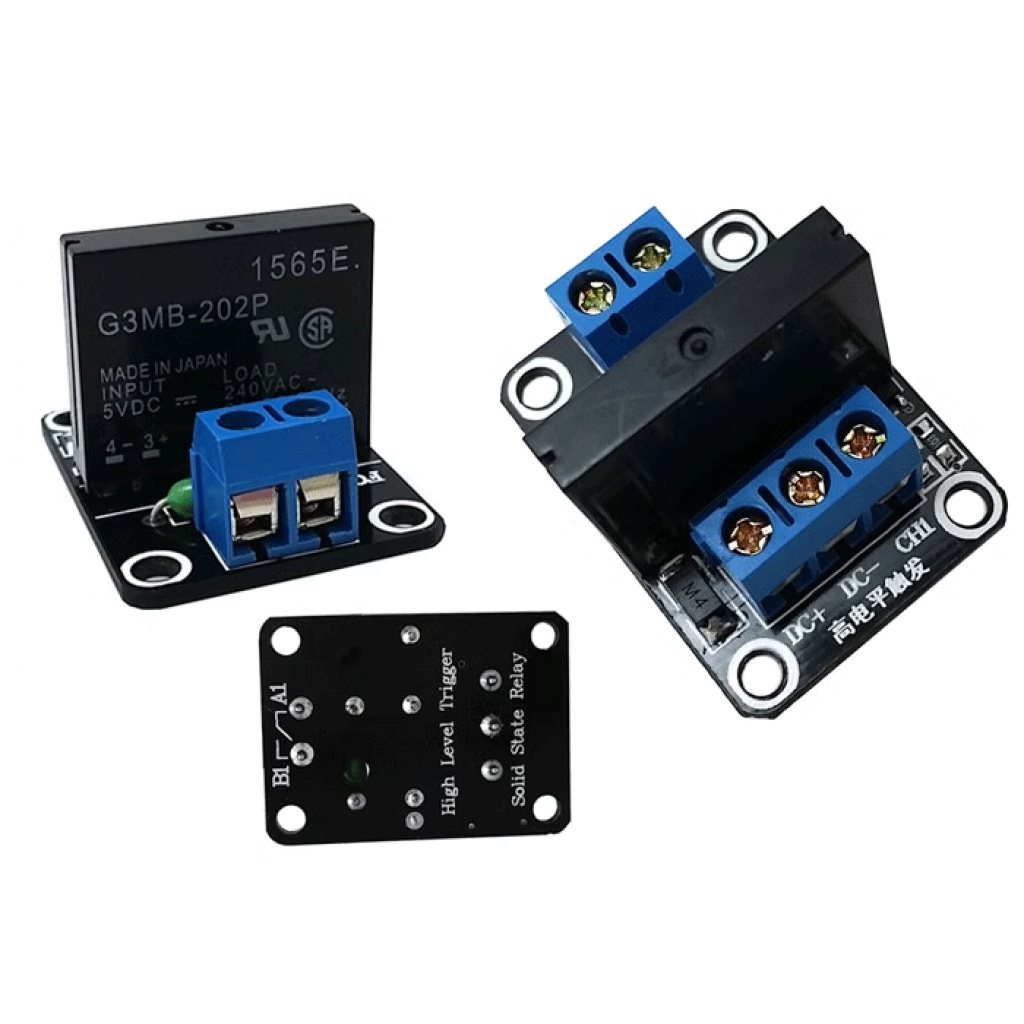

Тип: твердотельный модуль с G3MB-202P, DC-управление / AC-выход
Версии управляющего питания: 5 В DC или 12 В DC — отдельные варианты
Логика управления: активный низкий уровень, Low Level Trigger

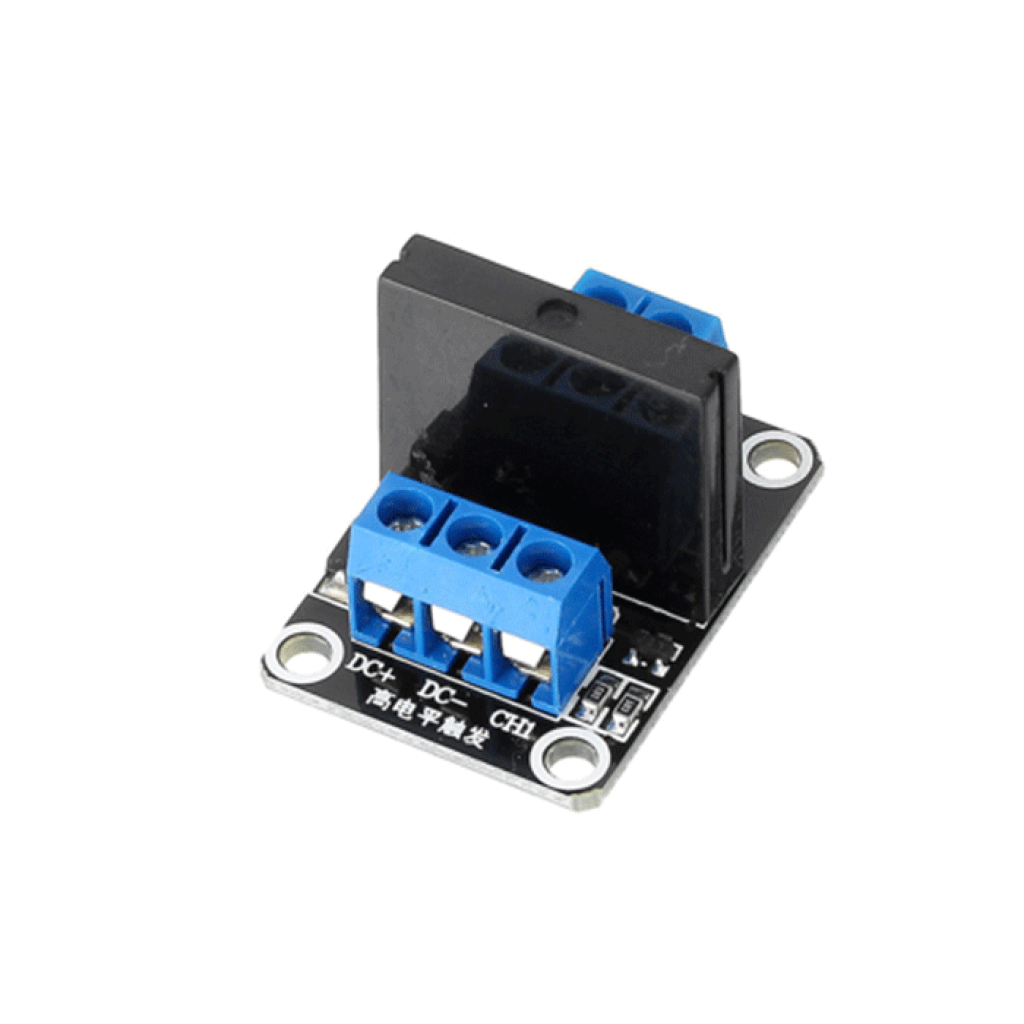

Клеммы управления: DC+, DC−, CH1
Клеммы нагрузки: SW1, 2 контакта
Номинальное напряжение нагрузки: 100–240 В AC, 50/60 Гц ^[1]
Ток нагрузки: 0,1–2 А; верхний предел зависит от температуры и охлаждения ^[1]
Тип коммутации: zero-cross, включение вблизи перехода синусоиды через ноль ^[1]
Ток утечки в выключенном состоянии: до 1,5 мА при 200 В AC ^[1]
Индикация: красный светодиод LED1
Размеры модуля: 35 × 25 × 25 мм
Вес: 13 г

Подробное описание и особенности

Отдельные версии на 5 и 12 В

Напряжение управления необходимо выбрать при заказе и сверить с маркировкой полученного модуля перед подключением. На DC+ и DC− подают питание именно выбранной версии, а низкий уровень на CH1 активирует реле. Подача 12 В на 5-вольтовое исполнение может повредить вход.

Коммутация без механических контактов

Твердотельный выход переключает нагрузку без щелчков и механического износа контактов. Схема zero-cross предназначена для дискретных команд «включено/выключено» и не позволяет регулировать мощность изменением фазы, поэтому модуль не заменяет диммер или регулятор скорости.

Маломощные и импульсные нагрузки

Симисторному выходу требуется достаточный ток нагрузки, а в выключенном состоянии присутствует небольшая утечка. При токе ниже 0,1 А нагрузка может включаться нестабильно; некоторые LED-лампы и электронные блоки питания могут слабо светиться, периодически запускаться или выключаться не полностью.^[1]^[2]

Тепловой режим и пусковой ток

Значение 2 А является верхним пределом, а не рекомендуемым непрерывным режимом для любого потребителя. В закрытом корпусе, при повышенной температуре или слабой вентиляции нагрузку необходимо уменьшать. Для двигателей, трансформаторов, ламп накаливания и импульсных источников питания учитывайте пусковой ток и выбирайте коммутационное устройство с соответствующим запасом.^[1]^[3]

Подойдёт / не подойдёт

Подойдёт

для бесшумного включения и выключения одной резистивной AC-нагрузки;
для термостатов, таймеров и контроллеров нагрева с отдельной аварийной защитой;
для автоматизации AC-освещения, если учтены минимальный и пусковой ток;
для проектов с 5- или 12-вольтовой управляющей цепью после выбора соответствующей версии.

Не подойдёт

для нагрузки постоянного тока;
для диммирования, фазового регулирования или плавного изменения мощности;
для гарантированной работы с нагрузкой менее 0,1 А;
для прямого управления от логики 3,3 В без проверки входного каскада;
как единственное устройство аварийного или сервисного отключения.

Примеры применения

Термостат для AC-нагревателя

Контроллер может дискретно включать резистивный нагреватель в зависимости от температуры. Ток нагревателя, температура внутри корпуса, предохранитель и независимая аварийная термозащита подбираются отдельно.

Освещение по таймеру или датчику

Модуль может коммутировать AC-светильник в режиме «включено/выключено». Для LED-драйвера необходимо проверить пусковой ток и поведение в выключенном состоянии.

Стенд автоматизации

Низковольтный контроллер формирует сигнал CH1, а модуль управляет отдельной сетевой нагрузкой. Сетевую часть необходимо закрыть от прикосновения и отделить от сигнальной проводки.

Подключение

Проверьте версию модуля
При отключённом питании сверьте выбранные 5 или 12 В с маркировкой платы и установленного реле. Не подавайте напряжение, пока версия не идентифицирована.
Подключите управляющую часть
Подключите положительный полюс питания к DC+, отрицательный — к DC−, а управляющий выход — к CH1. Низкий уровень на CH1 включает канал. Для 5-вольтового варианта управляющий сигнал может формировать Nano V3.0 ATmega328P Type-C; перед запуском проверьте безопасное состояние GPIO во время загрузки.
Проверьте логику без сетевой нагрузки
Подайте только низковольтное питание и проверьте LED1 в состояниях LOW и HIGH. Подключайте силовую цепь только после подтверждения правильной логики.
Включите SW1 последовательно с нагрузкой
После полного обесточивания сети подключите выход SW1 в разрыв силовой цепи, а не параллельно нагрузке. Монтаж сетевой части, защитного аппарата и корпуса должен выполнять квалифицированный специалист.

Ограничения и безопасность

Сетевое напряжение опасно для жизни

Не работайте с подключённой цепью 230 В и не используйте открытую плату без защиты от прикосновения. Необходимы негорючий изолированный корпус, надлежащие изоляционные расстояния, разгрузка проводов от натяжения и защитный аппарат, подобранный под нагрузку и проводку.

SSR не заменяет аппаратное отключение

Полупроводниковое реле может выйти из строя с замкнутым выходом, из-за чего нагрузка останется включённой. Для аварийного и сервисного отключения применяйте отдельный автомат, контактор или другой аппарат разъединения.^[3]

Выход имеет ток утечки

Выключенный канал не создаёт механического воздушного разрыва. Перед обслуживанием отключите установку отдельным аппаратом и проверьте отсутствие опасного напряжения.

Не превышайте тепловой предел

Не используйте 2 А как универсальный длительный режим. Уменьшайте нагрузку при высокой температуре или недостаточной вентиляции и учитывайте пусковые импульсы конкретного потребителя.

Не перепутайте 5- и 12-вольтовые версии

Подавайте на DC+ и DC− только напряжение, соответствующее выбранному исполнению. Неправильное напряжение или полярность могут повредить управляющую часть.

FAQ

Принимает ли один модуль одновременно 5 и 12 В?

Нет. При заказе выбирается отдельное исполнение на 5 или 12 В. Перед подключением сверьте выбор с маркировкой полученного модуля.

Можно ли управлять модулем от ESP32 или Raspberry Pi?

Гарантированная прямая совместимость входа с логикой 3,3 В не подтверждена. Проверьте схему входного каскада и пороги именно своей версии или используйте согласующий транзисторный каскад.

Можно ли коммутировать DC-нагрузки?

Нет. Симисторный выход G3MB-202P предназначен для переменного тока. Для DC-нагрузки или контактов COM/NO/NC рассмотрите 1-канальный механический модуль реле 5 В с опторазвязкой, предварительно проверив его ток и тип нагрузки.

Почему LED-лампа может слабо светиться после выключения?

Причиной может быть ток утечки твердотельного выхода. Для маломощной электронной нагрузки проверьте совместимость в рабочей схеме или используйте коммутационное устройство с механическим разрывом.

Можно ли использовать модуль как диммер?

Нет. Выход zero-cross предназначен для команд «включено/выключено», а не для фазового регулирования мощности.

Другие конфигурации каналов

Для двух независимых AC-нагрузок доступен 2-канальный SSR-модуль на 5 или 12 В.
Для многоканального узла рассмотрите 8-канальный модуль твердотельного реле и перед заказом сверьте необходимую версию управления.

Документы и источники

OMRON, Solid-state Relay G3MB, Cat. No. J091-E1-1A — отдельные исполнения входа, номинальные напряжение и ток AC-нагрузки, zero-cross, ток утечки и тепловые ограничения G3MB-202P.
OMRON Industrial Automation, FAQ02109: minimum load current for Solid-state Relays — поведение симисторных SSR при малых токах нагрузки.
OMRON Industrial Automation, Safety Precautions of Solid-state Relays — защита силовой цепи, отвод тепла и отдельное аварийное отключение.
