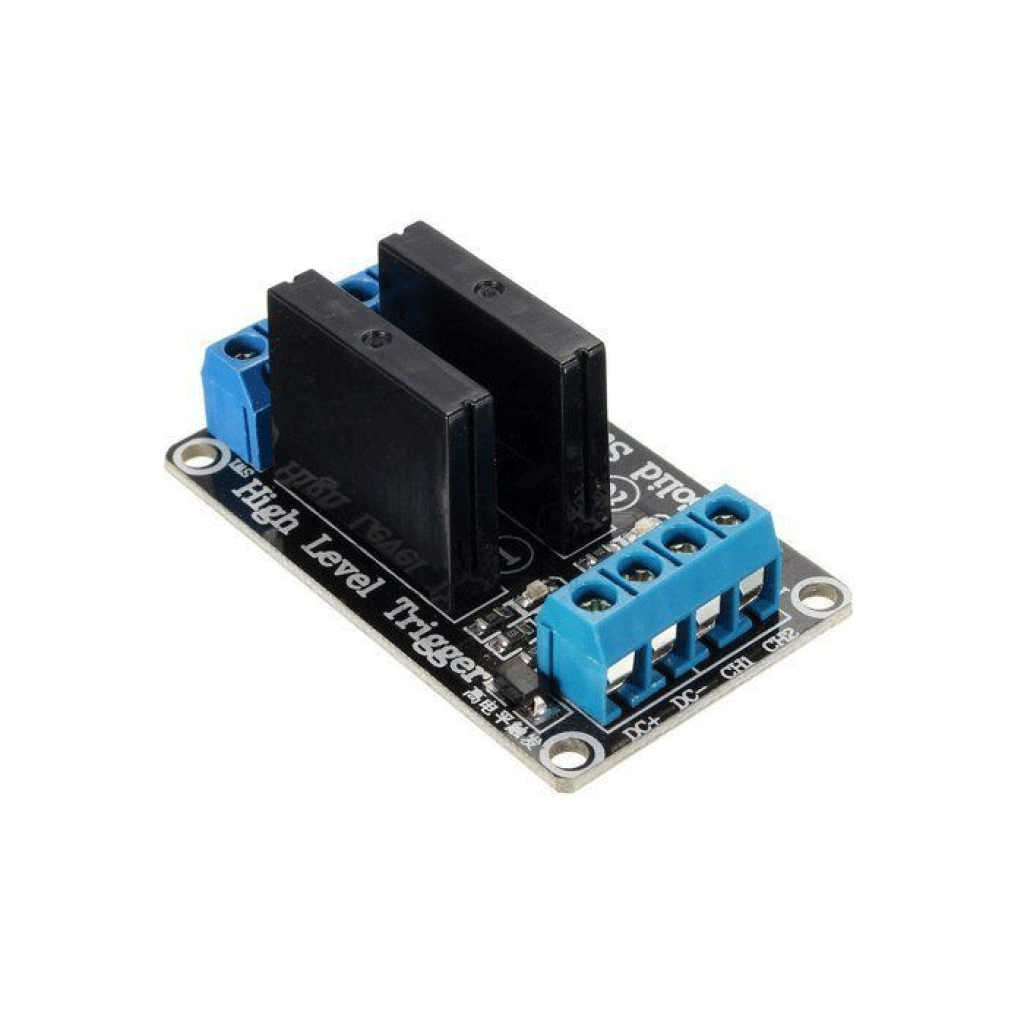

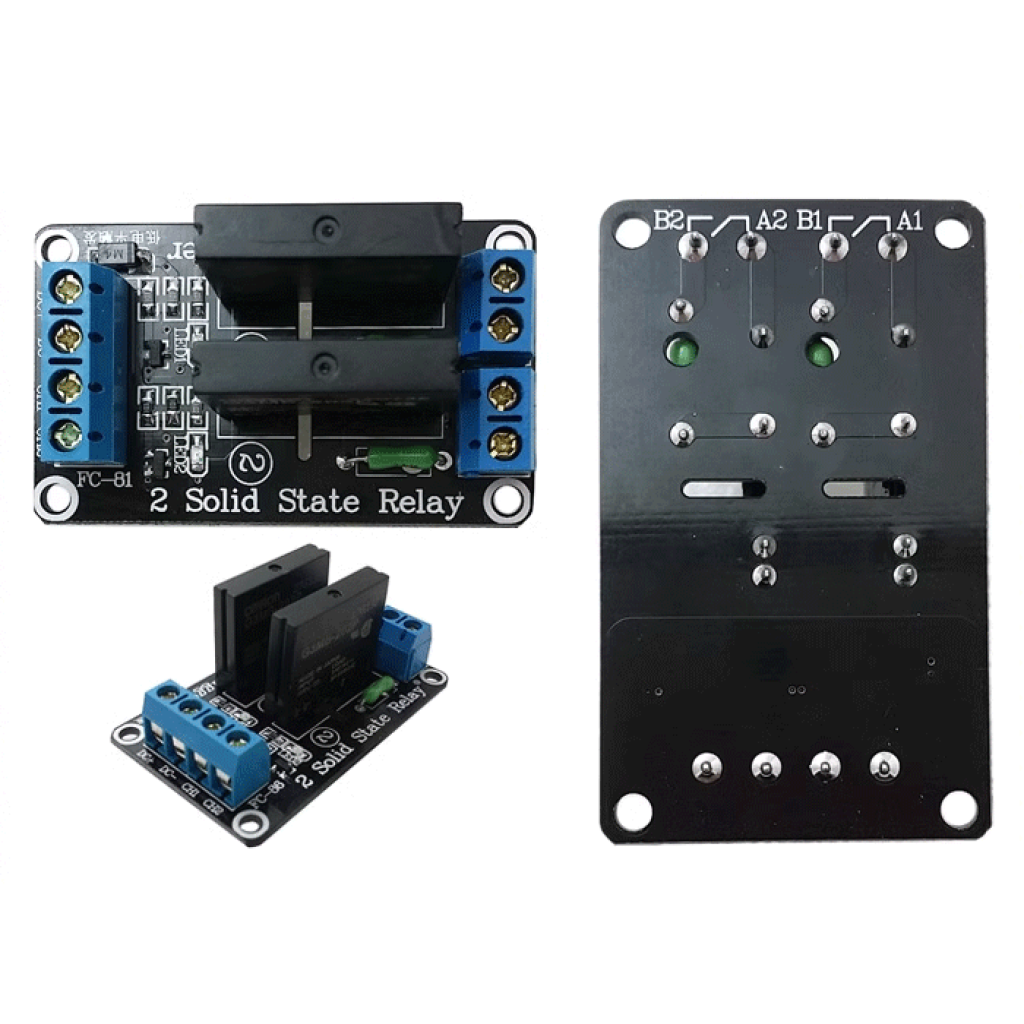

Кратко о 2-канальном SSR-модуле G3MB-202P

Двухканальный модуль твердотельного реле независимо включает и выключает две нагрузки переменного тока от низковольтной системы управления. Для заказа доступны отдельные исполнения на 5 или 12 В DC; необходимое напряжение следует выбрать заранее и сверить с маркировкой модуля перед подключением.

Каждый канал рассчитан на AC-нагрузку 100–240 В, 50/60 Гц, с током 0,1–2 А; значение 2 А является верхним пределом при температуре 25 °C, а не универсальным длительным режимом для любого потребителя.^[1] Выход не предназначен для постоянного тока, сухого контакта или фазового регулирования.

Ключевые характеристики

Количество каналов: 2 независимых канала
Тип: SSR-модуль с реле G3MB-202P, DC-управление / AC-выход
Исполнение управляющего питания: 5 В DC или 12 В DC — отдельные варианты
Номинальное напряжение нагрузки: 100–240 В AC, 50/60 Гц ^[1]
Ток нагрузки: 0,1–2 А на канал; верхний предел указан для 25 °C ^[1]
Тип переключения: zero-cross, включение вблизи перехода напряжения через ноль ^[1]
Ток утечки в выключенном состоянии: до 1,5 мА при 200 В AC ^[1]
Индикация: светодиод состояния для каждого канала
Размеры модуля: 55 × 33 × 25 мм
Вес: 21,5 г

Подробное описание и особенности

Отдельные версии на 5 и 12 В

Обозначения 5 В и 12 В не означают универсальный вход с широким диапазоном. При заказе выбирается отдельное исполнение, а питание управляющей части должно соответствовать маркировке платы. Для прямого подключения к выходу контроллера необходимо отдельно проверить активный уровень, напряжение и ток входа; для логики 3,3 В или 12-вольтовой системы может потребоваться согласующий транзисторный каскад.

Два электронных AC-выхода

Каналы работают без механических контактов и щелчков. Zero-cross схема подаёт напряжение на нагрузку вблизи перехода синусоиды через ноль, поэтому модуль предназначен для дискретных команд «включено/выключено». Он не заменяет диммер, регулятор скорости или механическое реле с контактами COM/NO/NC.^[1]

Маломощные электронные нагрузки

Симисторному выходу необходим минимальный ток удержания. При нагрузке менее 0,1 А канал может работать нестабильно или не включиться, а ток утечки в выключенном состоянии способен вызвать слабое свечение LED-лампы или периодический запуск электронного блока питания.^[1]^[2]

Тепловой режим и пусковой ток

Ток 2 А на канал является максимальным паспортным пределом для реле при благоприятном тепловом режиме. В закрытом корпусе, при повышенной температуре или слабой вентиляции рабочий ток необходимо снижать. Для ламп, трансформаторов, двигателей и импульсных источников питания учитывайте пусковой ток и выбирайте коммутационное устройство с запасом.

Подойдёт / не подойдёт

Подойдёт

для независимого управления двумя резистивными AC-нагрузками;
для двухзонного термостата или контроллера нагрева с отдельной аварийной защитой;
для двух групп AC-освещения в режиме «включено/выключено» после проверки пускового тока и минимальной нагрузки;
для систем с управляющим питанием 5 или 12 В после выбора соответствующей версии модуля.

Не подойдёт

для нагрузки постоянного тока;^[3]
для замыкания низковольтного входа устройства как сухим контактом;
для диммирования, фазового регулирования или плавного изменения мощности;
для гарантированной работы с нагрузкой менее 0,1 А без отдельной проверки;
как единственное средство аварийного или сервисного отключения.

Примеры применения

Две зоны резистивного нагрева

Контроллер может отдельно включать два AC-нагревателя по показаниям датчиков. Для каждой зоны необходимы правильно подобранная защита, запас по току и независимое аварийное ограничение температуры.

Две группы освещения

Модуль может переключать две AC-линии по таймеру или сигналам автоматики. Для LED-драйверов необходимо проверить пусковой ток и поведение в выключенном состоянии.

Учебный стенд AC-автоматики

Два канала позволяют отрабатывать независимые команды низковольтного контроллера на двух безопасных по току AC-нагрузках. Силовую часть необходимо закрыть от прикосновения и отделить от сигнальной проводки.

Подключение

Выберите и проверьте версию
При выключенном питании сверьте выбранные 5 или 12 В с маркировкой платы и установленных реле. Не подавайте напряжение, пока исполнение не идентифицировано.
Подключите управляющую часть
Подключите питание и сигналы каналов в соответствии с обозначениями на плате. Не считайте совместимость с конкретным GPIO автоматической: при необходимости используйте согласующий драйвер.
Проверьте активный уровень без сети
Подайте только низковольтное питание и поочерёдно проверьте оба входа по светодиодной индикации. В программе задайте безопасное начальное состояние GPIO, чтобы каналы не включались во время запуска контроллера.
Включите выходы последовательно с нагрузками
После полного обесточивания силовой цепи подключите каждый SSR-выход в разрыв отдельной AC-линии. До подачи сетевого напряжения установите защитный аппарат, закройте плату в изолированном негорючем корпусе и проверьте отсутствие доступа к токоведущим частям.

Ограничения и безопасность

Сетевое напряжение опасно для жизни

Не выполняйте подключение или обслуживание под напряжением. Открытая плата требует изолированного негорючего корпуса, надлежащих зазоров, разгрузки проводов, защиты от случайного прикосновения и монтажа квалифицированным специалистом.

SSR не заменяет аппаратное отключение

Полупроводниковое реле может выйти из строя с замкнутым выходом, из-за чего нагрузка останется включённой. Для аварийного и сервисного отключения применяйте отдельный автомат, контактор или другой аппарат разъединения.^[4]

Выключенный канал не создаёт воздушного разрыва

Из-за тока утечки на нагрузке может сохраняться напряжение. Перед работой с цепью отключите её отдельным аппаратом и проверьте отсутствие опасного напряжения.

Не используйте 2 А как универсальный длительный режим

Оставляйте запас по току, снижайте нагрузку при высокой температуре или недостаточной вентиляции и учитывайте пусковые импульсы конкретного потребителя.

Не перепутайте версии на 5 и 12 В

Подавайте на управляющую часть только напряжение, соответствующее выбранному исполнению. Неправильное напряжение или полярность могут повредить модуль.

FAQ

Принимает ли один модуль одновременно 5 и 12 В?

Нет. При заказе выбирается отдельное исполнение на 5 или 12 В. Перед подключением сверьте выбор с маркировкой модуля.

Можно ли управлять модулем от ESP32 или Raspberry Pi?

Гарантированная прямая совместимость с логикой 3,3 В не подтверждена. Проверьте активный уровень и параметры входа конкретного исполнения или используйте согласующий транзисторный каскад.

Можно ли коммутировать DC-нагрузки?

Нет. Симисторный AC-выход не выключается надлежащим образом в цепи постоянного тока. Для DC или сухого контакта необходим другой тип коммутационного устройства.^[3]

Почему LED-лампа может слабо светиться после выключения?

Причиной может быть ток утечки твердотельного выхода. Для маломощной лампы или электронного драйвера совместимость необходимо проверить в рабочей схеме.^[1]^[2]

Можно ли использовать модуль как диммер?

Нет. Zero-cross выход предназначен для команд «включено/выключено», а не для фазового регулирования мощности.

Альтернативы по типу выхода и количеству каналов

Для одной AC-нагрузки доступен 1-канальный SSR-модуль на 5 или 12 В.
Для большего количества независимых линий рассмотрите 8-канальный модуль твердотельного реле и сверьте необходимое исполнение управления перед заказом.
Если необходимы DC-коммутация или перекидные контакты COM/NO/NC, подойдёт 1-канальный механический модуль реле 5 В с оптопарой.

Документы и источники

Диапазон AC-нагрузки, ток, zero-cross, ток утечки и тепловой режим: OMRON, Solid-state Relay G3MB, Cat. No. J091-E1-1A.
Работа с маломощными нагрузками: OMRON Industrial Automation, FAQ02109 — минимальный ток нагрузки SSR.
Выбор реле для AC- или DC-нагрузки: OMRON Industrial Automation, FAQ02101 — использование AC SSR с DC-нагрузкой.
Защита, отвод тепла и аварийное отключение: OMRON Industrial Automation, Safety Precautions of Solid-state Relays.
