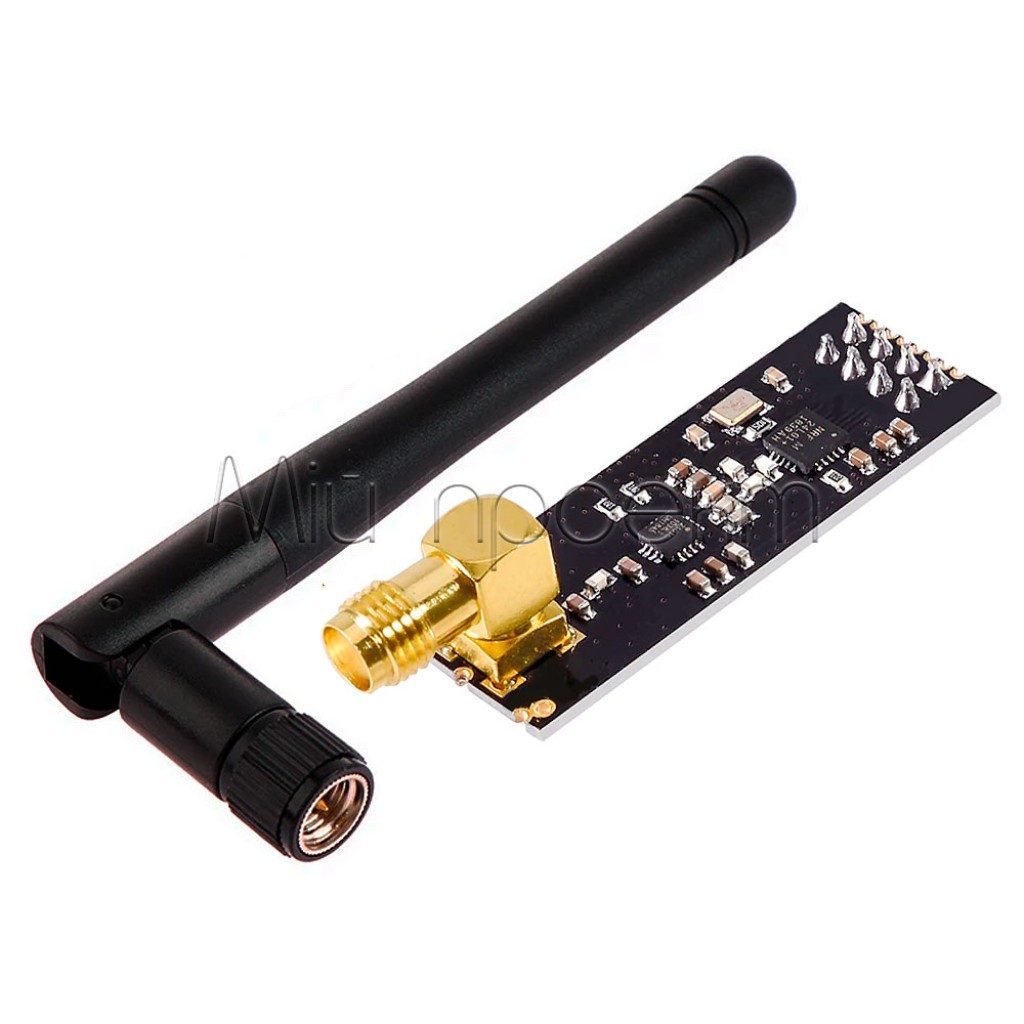

🔌 Модуль NRF24L01+PA+LNA с усилителем и внешней антенной

Трансивер 2.4 ГГц для беспроводной связи на больших расстояниях

Общее описание

Модуль NRF24L01+PA+LNA – высокопроизводительный трансивер для беспроводной передачи данных, работающий в диапазоне 2.4 ГГц и оснащённый усилителем мощности (PA) и малошумящим усилителем (LNA). Этот модуль специально разработан для проектов, требующих связи на большие расстояния – до 1000 метров в открытом пространстве! В отличие от стандартных модулей NRF24L01, данная модификация с усилителями и внешней антенной обеспечивает значительно большую дальность связи, стабильность сигнала и чувствительность приёмника. Идеальное решение для IoT-устройств, беспроводных сетей датчиков, систем телеметрии и радиоуправляемых моделей.

✅ Технические преимущества:

• Усилитель мощности (PA) – увеличивает мощность выходного радиосигнала (20 дБ), что позволяет передавать данные на расстояние до 1 километра в оптимальных условиях открытого пространства.
• Малошумящий усилитель (LNA) – повышает чувствительность приёмника (10 дБ), позволяя улавливать слабые сигналы (до -104 дБм при 250 Кбит/с) и улучшая стабильность соединения на больших расстояниях.
• Внешняя антенна с высоким коэффициентом усиления – обеспечивает направленное излучение и приём сигнала (2 дБи), что критически важно для увеличения радиуса действия по сравнению с модулями с интегрированной антенной.
• Интерфейс SPI – обеспечивает быстрый и надёжный обмен данными с микроконтроллером, поддерживая скорость передачи до 2 Мбит/с.
• Полная совместимость с Arduino – легко подключается и настраивается с платами Arduino через доступные библиотеки, что значительно упрощает разработку проектов беспроводной связи.

🔧 Идеальное решение для:

Системы дистанционного мониторинга

Сети датчиков IoT

Телеметрия для дронов

Системы домашней автоматизации

Метеостанции и экологический мониторинг

Радиоуправляемые модели

Системы безопасности и охраны

Робототехнические проекты

💡 Широкие возможности применения:

Дальнодействующие радиолинии – создавайте стабильные каналы связи на расстояние до 1 км и более в открытом пространстве, что идеально подходит для передачи телеметрии, показателей датчиков или команд управления в полевых условиях. При использовании с Arduino Nano и соответствующими библиотеками можно легко настроить двустороннюю коммуникацию с минимальными задержками.
Беспроводные сенсорные сети – организуйте сеть датчиков с централизованным сбором информации, где каждый узел оснащён модулем NRF24L01+PA+LNA и передаёт данные на центральный приёмник. Использование усилителей позволяет размещать датчики на значительном расстоянии друг от друга, обеспечивая широкое покрытие территории при меньшем количестве устройств.
Системы удалённого управления – реализуйте надёжное управление механизмами, освещением, системами полива и другими устройствами на значительных расстояниях. Благодаря усилителю мощности и внешней антенне сигнал лучше проникает сквозь препятствия, что особенно важно при использовании в зданиях с железобетонными конструкциями.
Телеметрия для подвижных объектов – установите модуль на дрон, радиоуправляемую модель или автономное транспортное средство для передачи в реальном времени данных о скорости, высоте, координатах GPS, заряде батареи и других параметрах. Повышенная чувствительность приёмника (LNA) обеспечивает стабильную связь даже при быстром движении объекта.
Беспроводные интерком-системы – создавайте простые системы голосовой связи или передачи текстовых сообщений между удалёнными пунктами. При подключении микрофонов, усилителей звука и динамиков к Arduino можно реализовать двустороннюю аудиосвязь на значительные расстояния с минимальными затратами.

📦 Детальные технические характеристики:

Чип: nRF24L01 от Nordic Semiconductor
Рабочая частота: 2.4 – 2.525 ГГц (ISM диапазон)
Скорость передачи данных:
- 2 Мбит/с: -92 дБм
- 1 Мбит/с: -95 дБм
- 250 Кбит/с: -104 дБм
Дальность действия:
- До 1000 м в открытом пространстве
- 100-200 м в городских условиях (в зависимости от препятствий)
- 520 м при скорости передачи 2 Мбит/с
Напряжение питания: 3-3.6В (рекомендуется 3.3В)
Потребляемый ток:
- В режиме передачи (с PA): до 115 мА
- В режиме приёма: до 45 мА
- В режиме ожидания: 4.2 мкА
Интерфейс: SPI

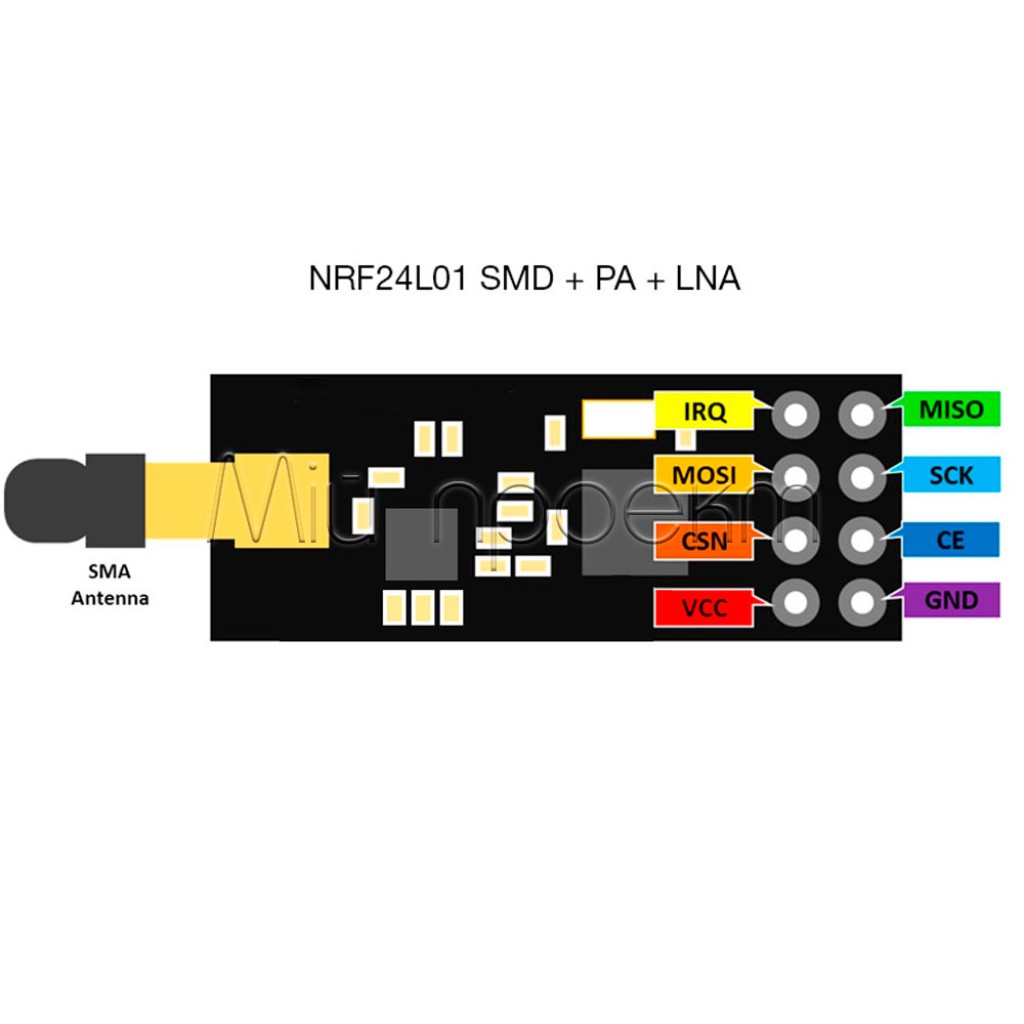

Пины: VCC, GND, CE, CSN, SCK, MOSI, MISO, IRQ

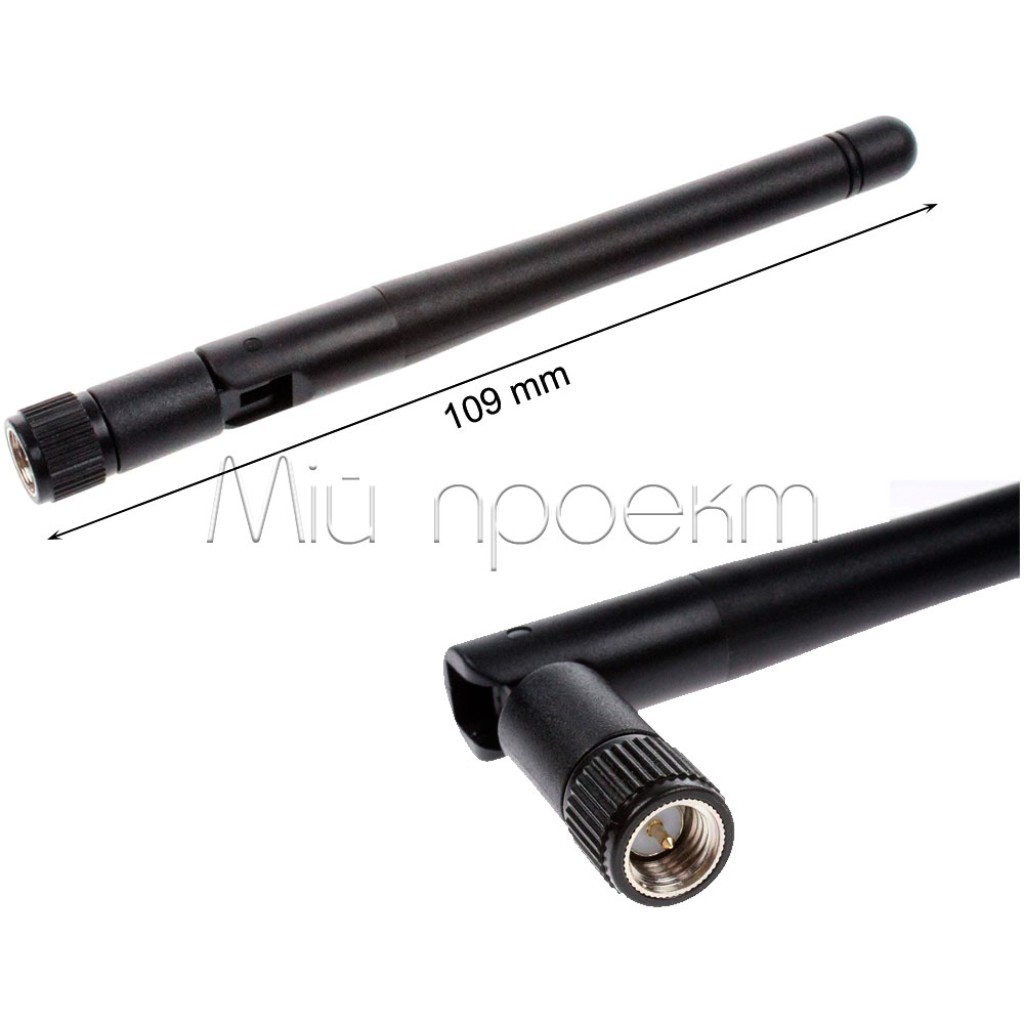

Антенна: Внешняя со стандартным SMA-разъёмом
Усиление антенны: 2 дБи
Усилитель мощности (PA): 20 дБ
Малошумящий усилитель (LNA): 10 дБ
Затухание LNA/PA: 2.6 дБ
Режимы работы: TX (передача), RX (приём)
Каналы: 125 доступных каналов
Уровни мощности передачи:
- RF24_PA_MIN (-18 дБм)
- RF24_PA_LOW (-12 дБм)
- RF24_PA_HIGH (-6 дБм)
- RF24_PA_MAX (0 дБм)
Рабочая температура: -20°C до +65°C

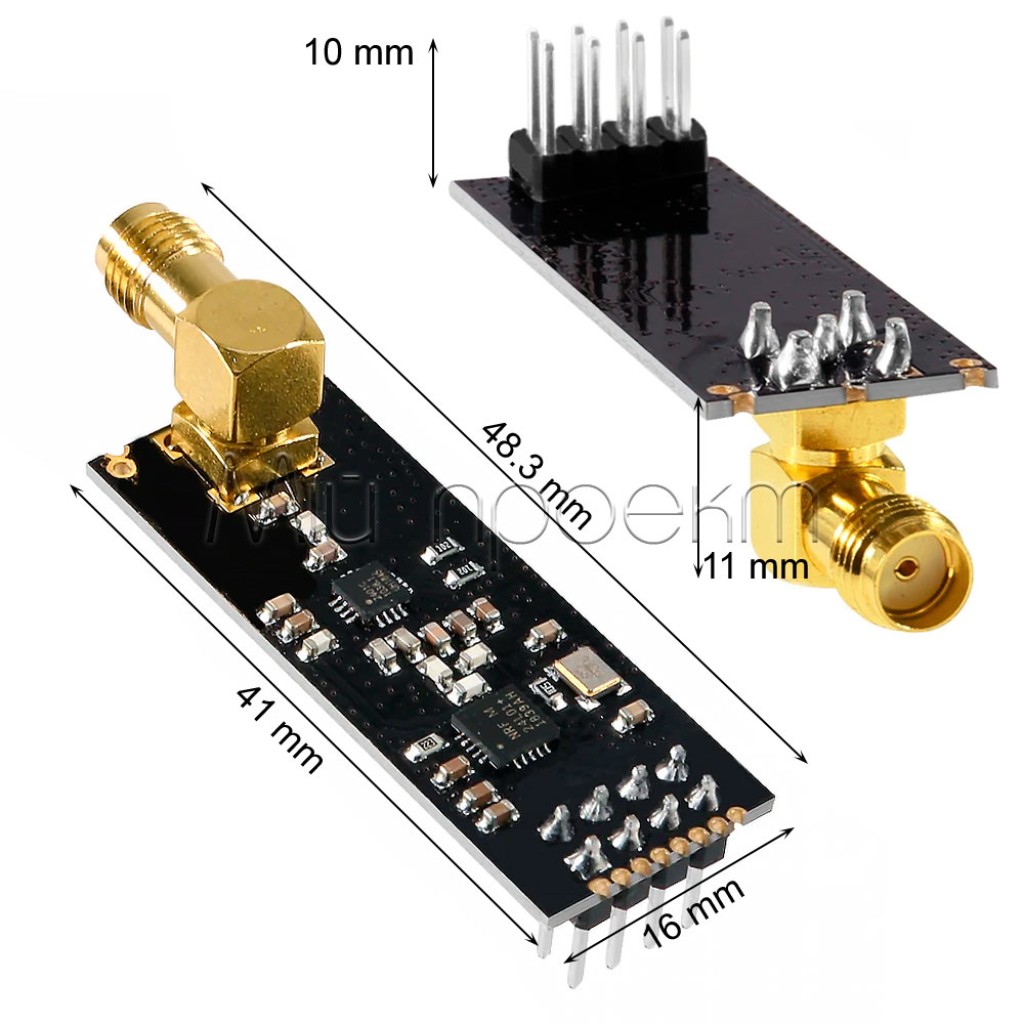

Размеры модуля: примерно 41 x 16 мм (без антенны)

📊 Сравнение моделей:

Характеристика	NRF24L01 (стандартный)	NRF24L01+PA+LNA
Дальность (открытое пространство)	50-100 м	До 1000 м
Антенна	Встроенная на плате	Внешняя с SMA-разъёмом
Усилитель мощности (PA)	Отсутствует	Присутствует (20 дБ)
Малошумящий усилитель (LNA)	Отсутствует	Присутствует (10 дБ)
Максимальный потребляемый ток	~15 мА	~115 мА
Стабильность сигнала при помехах	Средняя	Высокая
Размеры	15 x 29 мм	41 x 16 мм

⚠️ Важные аспекты использования:

Стабильное питание 3.3В – модуль требует строго 3.3В питания! Подача 5В может привести к необратимому повреждению устройства. Для стабильной работы рекомендуется использовать отдельный стабилизатор напряжения LM1117 3.3V, так как выход 3.3В с Arduino часто не обеспечивает достаточного тока для модуля с усилителями.
Использование конденсаторов – для устранения помех и обеспечения стабильного питания рекомендуется подключить керамический конденсатор 0.1 мкФ между VCC и GND модуля, а также электролитический конденсатор 10-100 мкФ между выходом 3.3В стабилизатора и землёй, особенно при использовании усилителя мощности.
Ориентация антенны – для максимальной дальности связи антенны передатчика и приёмника должны быть ориентированы параллельно друг другу и перпендикулярно направлению передачи. Вертикальное расположение антенны обычно даёт наилучшие результаты для большинства приложений.
Влияние помех – несмотря на повышенную мощность и чувствительность, дальность связи значительно уменьшается в условиях городской застройки, внутри зданий с железобетонными конструкциями или при наличии других устройств, работающих на частоте 2.4 ГГц (Wi-Fi, Bluetooth). В таких условиях рекомендуется проводить тестирование перед финальной установкой.
Выбор канала передачи – в программном обеспечении можно настроить конкретный канал для связи. Если в вашем окружении присутствуют Wi-Fi сети, рекомендуется выбирать каналы, максимально удалённые от используемых Wi-Fi каналов, чтобы уменьшить интерференцию сигналов.

Модуль NRF24L01+PA+LNA с внешней антенной – это надёжное и экономичное решение для создания беспроводных систем связи с большой дальностью. Расширьте возможности ваших Arduino-проектов, обеспечив стабильную связь на расстоянии до 1 км!

#NRF24L01 #Arduino #БеспроводнаяСвязь #Трансивер #2.4ГГц #IoT

Характеристики

-Основные-

-Рабочее напряжение-

3.3 В

-Входное напряжение-

3 - 3.6 В

-Частота излучаемого сигнала-

2.4 ГГц

-Скорость передачи-

250 кбит/с, 1 Мбит/с, 2 Мбит/с
