Кратко о HX-5S-15A

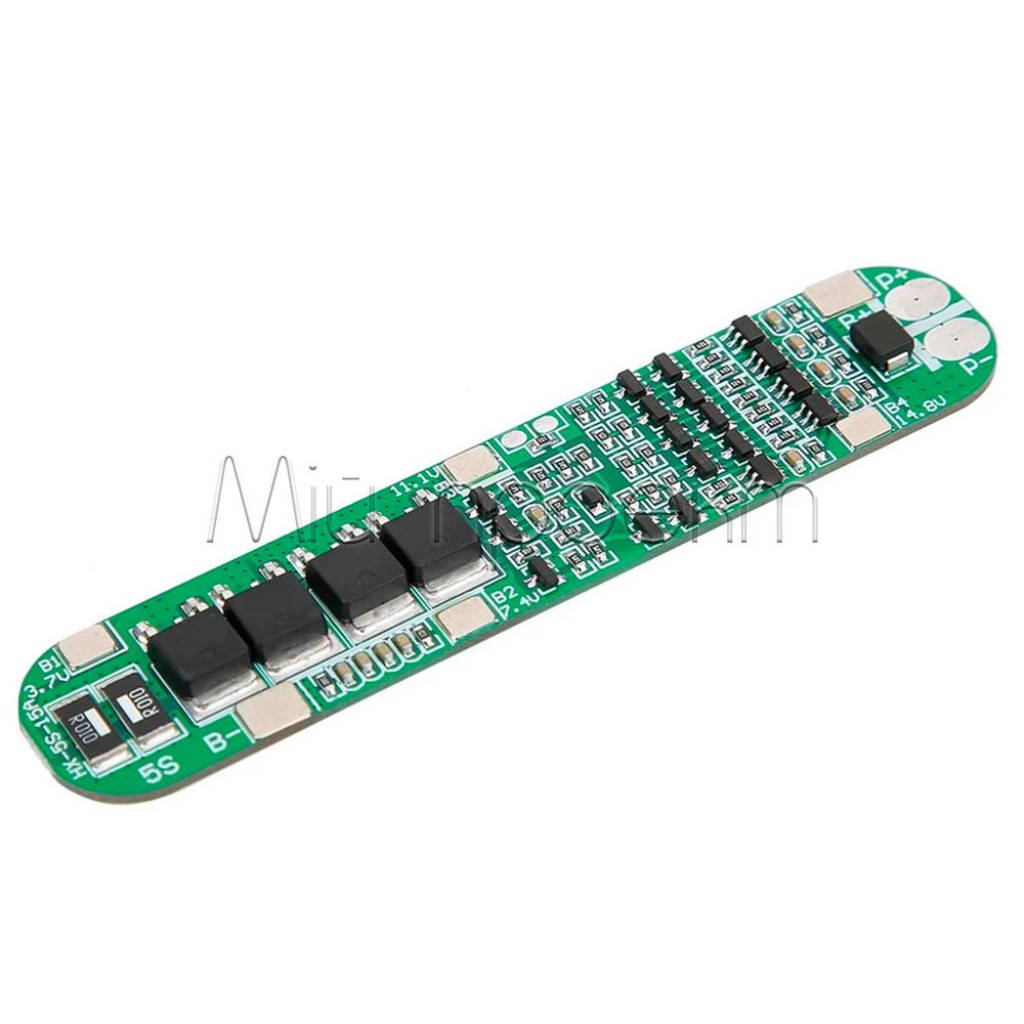

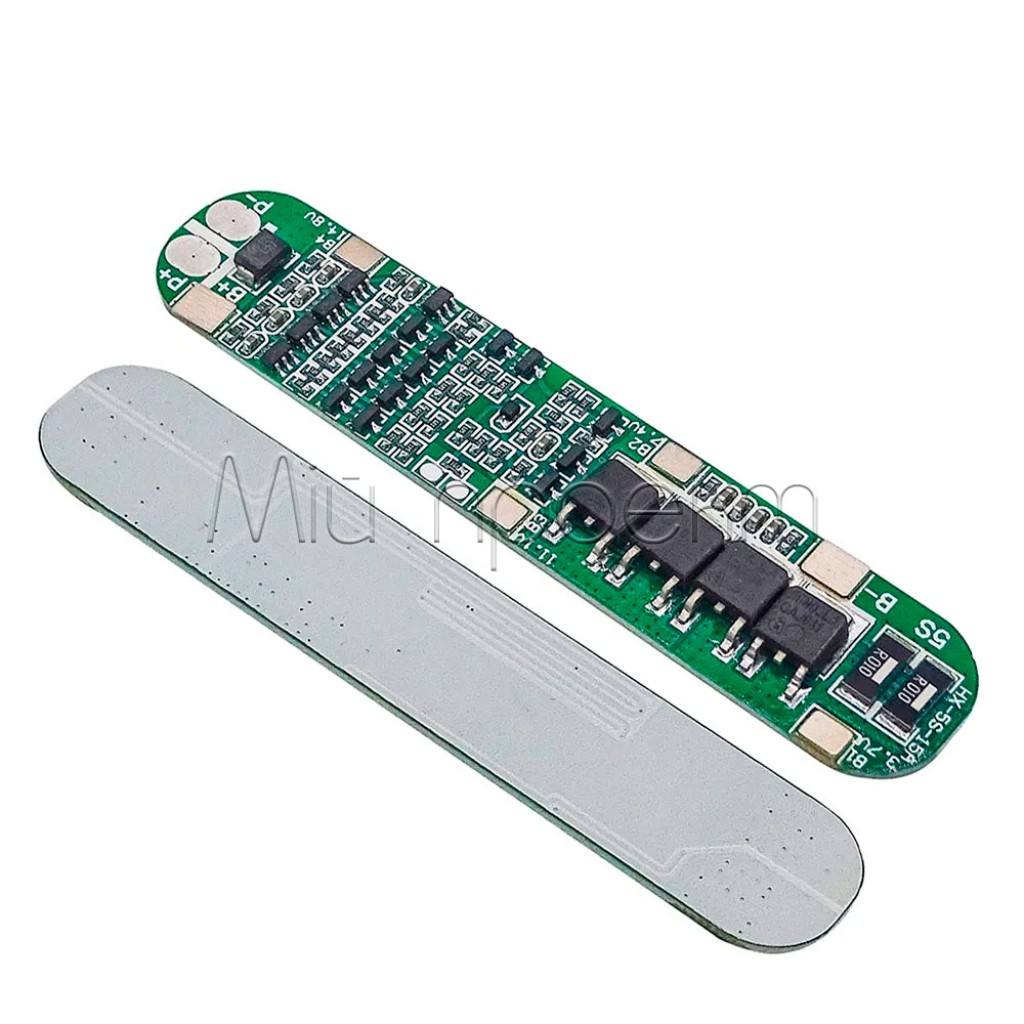

HX-5S-15A — плата BMS с балансировкой для батареи из пяти последовательно соединённых Li-ion элементов. Модуль контролирует сборку 5S и отключает её при перезаряде, переразряде или коротком замыкании.
Ключевые характеристики
- Модель
- HX-5S-15A
- Конфигурация батареи
- 5S — пять последовательно соединённых Li-ion элементов
- Номинальное напряжение сборки
- 18,5 В
- Напряжение полного заряда
- 21 В
- Максимальный ток
- 15 А
- Защита
- от перезаряда, переразряда и короткого замыкания
- Балансировка
- есть
- Силовой порт
- общий для зарядки и нагрузки
- Размеры платы

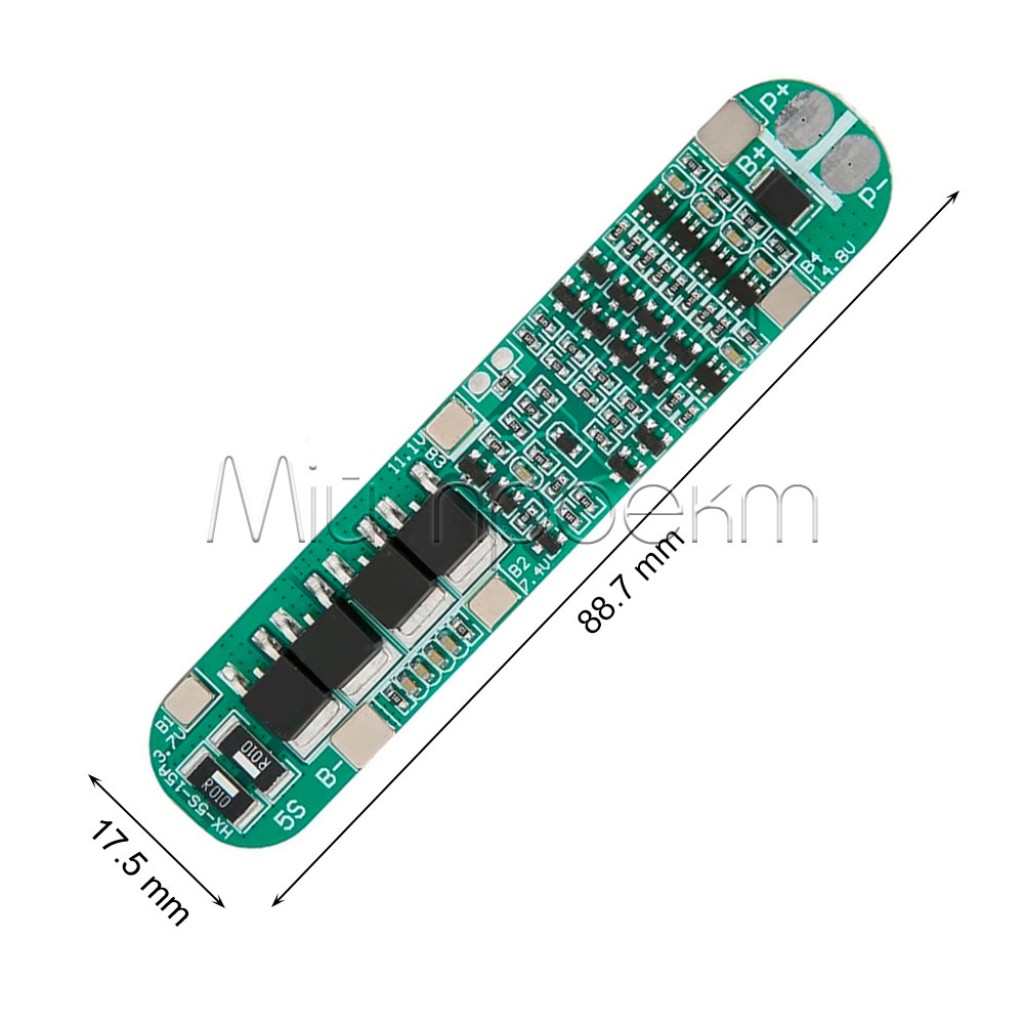

- 88,7 × 17,5 мм
Подробное описание и особенности
Защита и балансировка сборки 5S
HX-5S-15A подключается к общему минусу, общему плюсу и четырём промежуточным точкам батареи. Благодаря этому плата контролирует каждую из пяти последовательных секций, а не только суммарное напряжение на выходе.
Балансировка помогает уменьшать разницу между секциями во время зарядки, но не компенсирует существенно различающиеся по состоянию или характеристикам элементы. Для сборки батареи требуются однотипные исправные элементы с близким напряжением и совместимыми токовыми характеристиками.
Ток нагрузки
Значение 15 А является максимальным током платы, а не гарантированным рабочим током готовой батареи при любых условиях. Фактический предел определяет самый слабый компонент: элементы, соединительные полосы, провода, контакты, пайка и отвод тепла. Для продолжительной работы оставляйте запас, а для двигателей и усилителей отдельно учитывайте пусковой или импульсный ток.
Зарядка
Плата BMS выполняет защитное отключение, но не формирует профиль зарядки. Используйте зарядное устройство для Li-ion батареи 5S с конечным напряжением 21 В и профилем CC/CV.[1] Не подключайте сборку непосредственно к блоку питания, не предназначенному для зарядки Li-ion.
Подойдёт / не подойдёт
Подойдёт
- для Li-ion батареи 5S с номинальным напряжением 18,5 В;
- для сборок на элементах 18650, 21700, 26650 или призматических Li-ion элементах после проверки их токовых характеристик;
- для портативного питания, освещения, аудиоустройства или другой DC-нагрузки с током в пределах возможностей всей батареи;
- для ремонта или создания устройства, где требуются защита и балансировка пяти последовательных секций.
Не подойдёт
- для батарей 1S, 2S, 3S, 4S, 6S или другого количества последовательных секций;
- для LiFePO4, свинцово-кислотных, Ni-Cd или Ni-MH аккумуляторов;
- для нагрузки свыше 15 А или устройства с непроверенным пусковым током;
- в качестве замены зарядного устройства, стабилизатора напряжения или преобразователя DC-DC.
Примеры применения
BMS можно использовать в батарее 5S для усилителя или активной колонки, если рабочий и импульсный ток усилителя не превышает возможностей элементов, соединений и платы.
Сборка 5S может питать совместимое оборудование непосредственно или через отдельный преобразователь DC-DC. Входной диапазон нагрузки должен охватывать изменение напряжения батареи во время разряда.
Плата подходит только в том случае, если пусковой ток двигателя укладывается в ограничения батареи. Если защита срабатывает во время запуска, увеличивать нагрузку или обходить BMS нельзя.
Подключение
Подготовьте секции батареи
Используйте однотипные исправные элементы с близким напряжением. Перед монтажом отключите зарядное устройство и нагрузку.
Подключите контрольные точки

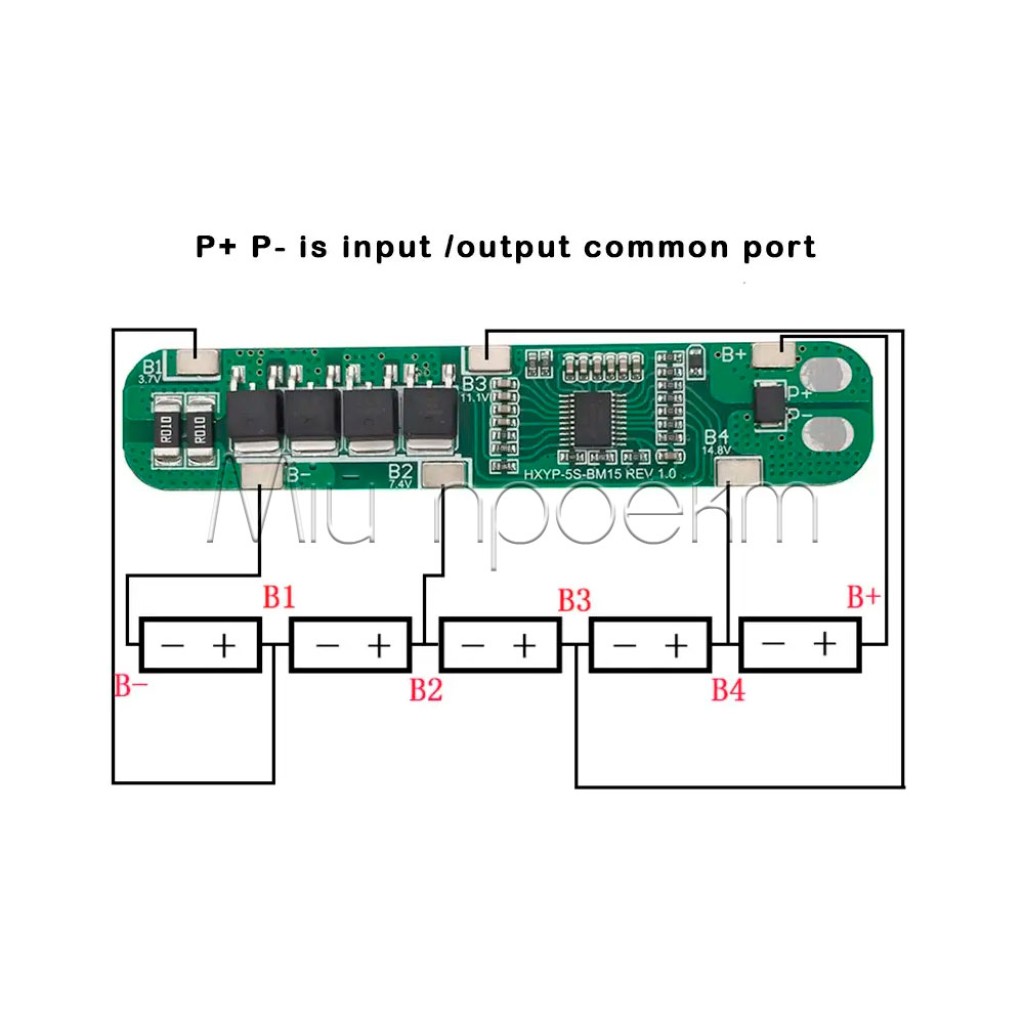

B− подключите к общему минусу батареи, B1–B4 — к последовательным межсекционным точкам, B+ — к общему плюсу. Перед каждым следующим соединением проверяйте полярность и напряжение мультиметром.
Подключите силовой порт
Зарядное устройство и нагрузку подключайте к силовым контактам P+ и P− в соответствии с маркировкой платы. Не используйте контрольные точки B1–B4 в качестве выходов для нагрузки.
Проверьте готовую сборку
Перед первым запуском проверьте напряжение каждой секции и выходную полярность. Первый тест выполняйте с ограниченным током и контролем нагрева платы, проводов и соединений.
Ограничения и безопасность
Не нарушайте последовательность подключения
Перепутанные B−, B1–B4 или B+ могут повредить BMS и аккумуляторы. Не начинайте монтаж без проверенной схемы расположения секций и измерения напряжений.
Не замыкайте контакты для сброса защиты
Не соединяйте намеренно P− с B−, P+ с B+ или другие контакты проводом либо щупами. Если на выходе нет напряжения, отключите нагрузку, проверьте последовательность подключения и напряжение каждой секции, после чего подключите совместимое зарядное устройство 5S.
BMS не делает слабые элементы высокотоковыми
Ток батареи должен быть безопасным для каждого элемента и всех соединений. Не ориентируйтесь только на обозначение 15 А на плате.
Изолируйте открытую плату
Не допускайте контакта BMS с металлическим корпусом, никелевыми полосами или оголёнными проводниками. Для сборки на 18650 можно использовать изоляционные прокладки для положительных контактов и дополнительную электроизоляцию платы.
Альтернативы и совместимые товары
Если устройство рассчитано на четыре последовательные Li-ion секции, требуется BMS для конфигурации 4S. Перед выбором отдельно сверьте рабочий ток, напряжение, наличие балансировки и размеры альтернативной платы.
FAQ
Заряжает ли HX-5S-15A аккумуляторы самостоятельно?
Нет. Плата контролирует и защищает батарею, но для зарядки требуется отдельное зарядное устройство Li-ion 5S на 21 В.
Можно ли подключить нагрузку 15 А?
15 А — максимальный ток платы. Нагрузка допустима только тогда, когда такой ток безопасно выдерживают элементы, соединительные полосы, провода и контакты; для продолжительной работы требуется запас.
Можно ли использовать плату с четырьмя элементами?
Нет. HX-5S-15A рассчитана именно на пять последовательных секций. Для 4S требуется отдельная BMS 4S.
Почему после сборки на выходе нет напряжения?
Отключите нагрузку и проверьте полярность, последовательность B−, B1–B4, B+, напряжение каждой секции и силовые соединения. После исправления подключите совместимое зарядное устройство 5S; не пытайтесь разблокировать плату коротким замыканием контактов.
Выровняет ли балансировка разные или изношенные элементы?
Нет. Балансировка помогает корректировать небольшую разницу между секциями, но батарею необходимо собирать из однотипных исправных элементов с близкими характеристиками и начальным напряжением.
Документы и источники
- Texas Instruments, Multi-Chemistry Charger in Low Battery Power Applications, SLUAAH5, ноябрь 2022 — профиль зарядки Li-ion CC/CV и роль защитной схемы батареи.
