Кратко о BMS 4S 30A

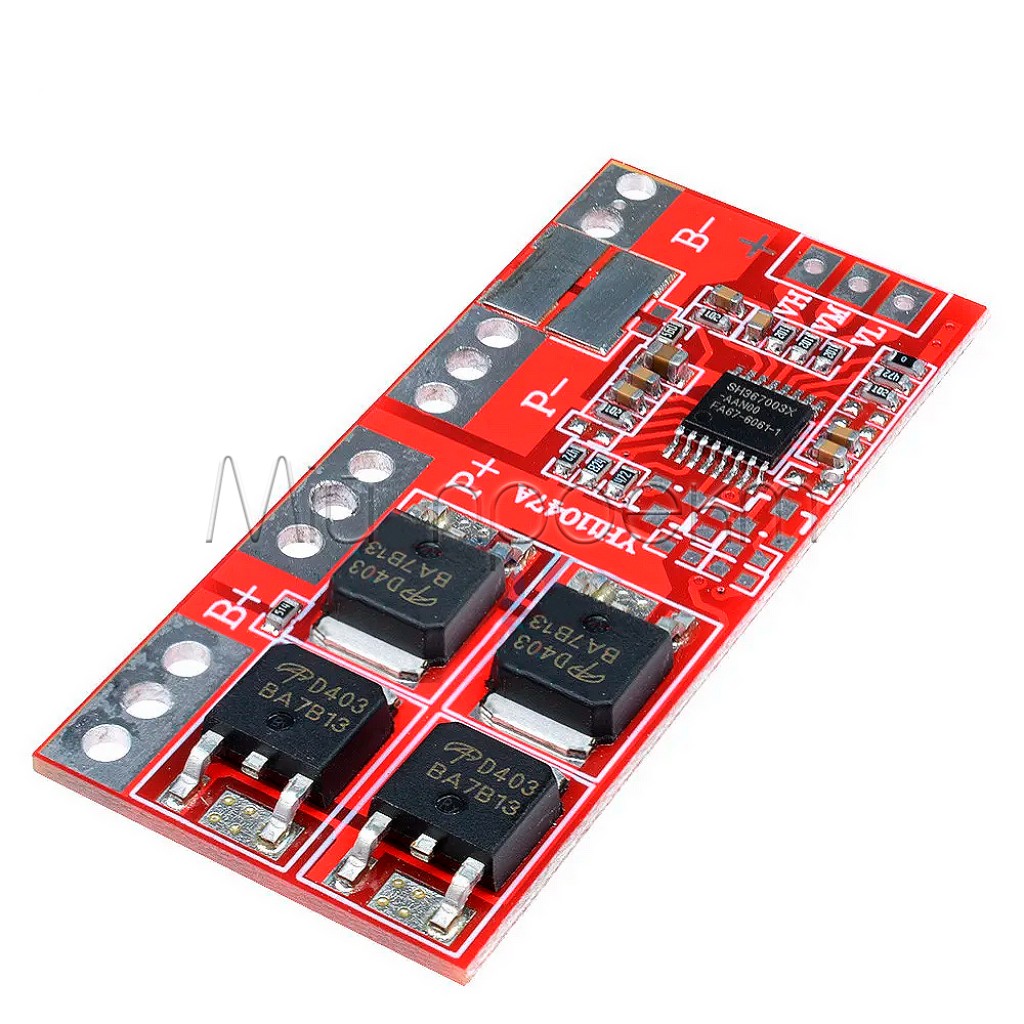

BMS 4S 30A — компактная плата защиты литий-ионной или литий-полимерной батареи с четырьмя последовательными секциями. Номинальное напряжение такой сборки составляет 14,8 В, а после полной зарядки — 16,8 В.
Рабочий ток платы составляет 15 А: естественный отвод тепла предусмотрен для тока до 10 А, а для работы при 15 А необходим радиатор. Значение 30 А относится только к максимальному мгновенному току, а не к непрерывной нагрузке.
Ключевые характеристики
- Тип
- BMS-плата защиты заряда и разряда
- Химический тип аккумуляторов
- Li-ion или Li-Pol
- Конфигурация
- 4S — четыре последовательные секции
- Напряжение батареи
- 14,8 В номинальное; 16,8 В после полной зарядки
- Рабочий ток
- 15 А при условии дополнительного теплоотвода
- Естественное охлаждение
- до 10 А
- Максимальный мгновенный ток
- 30 А; не непрерывный режим
- Отсечка заряда
- 4,25 ± 0,025 В на секцию
- Отсечка разряда
- 2,50 ± 0,08 В на секцию
- Защита
- от короткого замыкания, перезаряда, переразряда и перегрузки по току

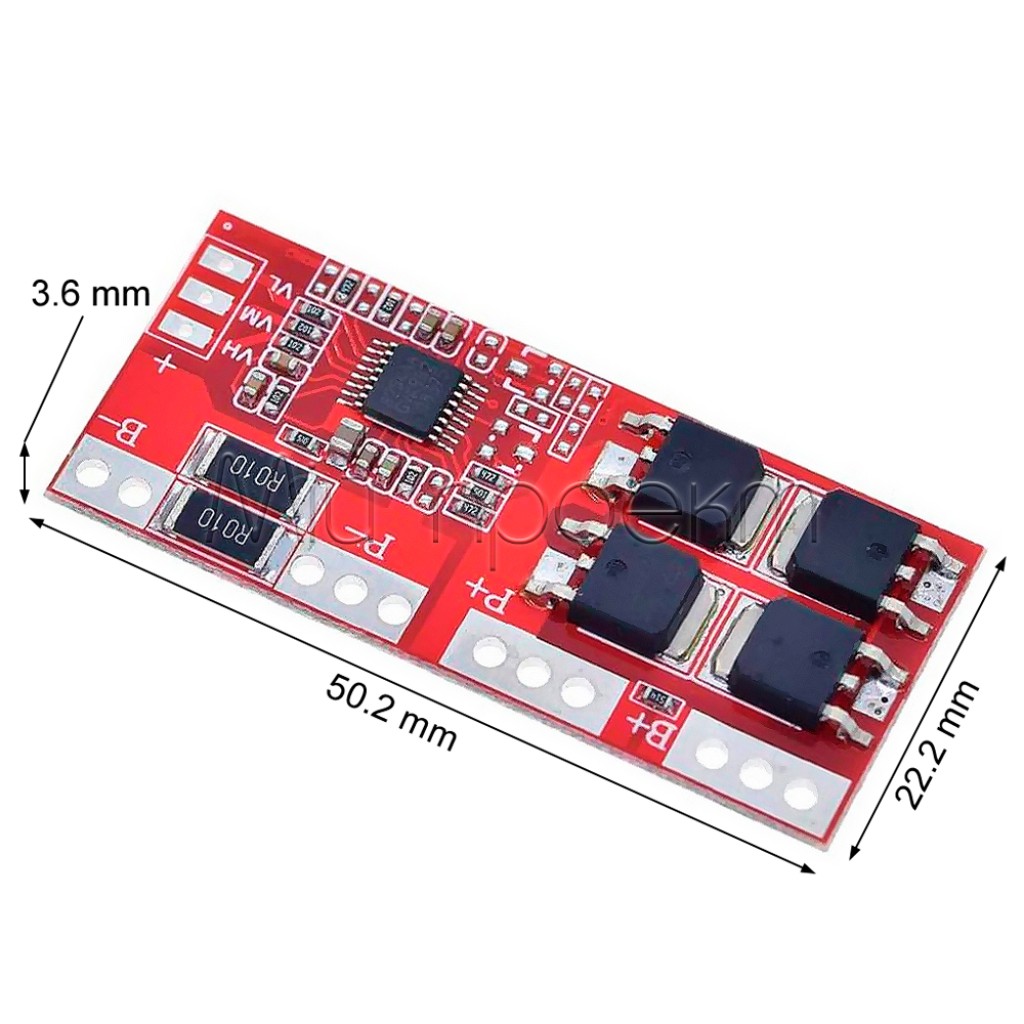

- Размеры платы
- 50,2 × 22,2 × 3,6 мм
- Температурный диапазон платы
- от −40 до +85 °C; диапазоны аккумуляторов могут быть уже
Подробное описание и особенности
Что означает конфигурация 4S
Плата контролирует четыре последовательные секции батареи. Каждая секция может состоять из одного элемента или нескольких параллельно соединённых элементов, но последовательных ступеней должно быть ровно четыре. Для сборки на элементах 18650 сам формат элемента не определяет допустимый ток: токоотдача каждой секции должна соответствовать нагрузке.
Для LiFePO4, Li-ion HV и батарей с другим количеством последовательных секций требуются BMS с другими порогами. Эта плата рассчитана на Li-ion или Li-Pol 4S с напряжением до 16,8 В после зарядки.
Ток и тепловой режим
При токе до 10 А плата рассчитана на естественное рассеивание тепла. Для работы при 15 А необходимо предусмотреть радиатор и проверить температуру в фактическом корпусе. Если BMS, провода, перемычки или контакты заметно нагреваются, нагрузку следует уменьшить.
Мгновенные 30 А могут потребоваться при запуске двигателя или зарядке входных конденсаторов, но это значение нельзя использовать как постоянный ток. Допустимый ток всей батареи определяет самое слабое звено: элементы, перемычки, провода, разъёмы, соединения, охлаждение или сама BMS.
Защитные пороги и зарядка
Пороги 4,25 ± 0,025 В и 2,50 ± 0,08 В на секцию предназначены для защитной отсечки. Они не являются целевыми уровнями обычного цикла: зарядное устройство должно завершать зарядку 4S-батареи при 16,8 В по алгоритму CC/CV, а рекомендуемое нижнее рабочее напряжение следует определять по документации конкретных элементов.[1]
Наличие отдельной балансировки у этой платы не подтверждено. Если выравнивание напряжений секций обязательно, используйте BMS с прямо указанной функцией балансировки.
Подойдёт / не подойдёт
Подойдёт
- для Li-ion или Li-Pol батареи 4S с номинальным напряжением 14,8 В и напряжением до 16,8 В после зарядки;
- для сборок на элементах 18650, если элементы и соединения выдерживают фактический рабочий и пусковой ток;
- для нагрузки до 10 А с естественным охлаждением;
- для рабочего тока до 15 А с радиатором, надлежащим монтажом и проверкой нагрева;
- для аккумуляторного инструмента, освещения, аудиооборудования или робототехники после проверки совместимости с напряжением 16,8 В.
Не подойдёт
- для 2S, 3S, 5S или другого количества последовательных секций;
- для LiFePO4 и других химических типов аккумуляторов с отличающимися порогами;
- в качестве самостоятельного зарядного устройства, стабилизатора или преобразователя напряжения;
- для непрерывной нагрузки 30 А;
- для системы, в которой подтверждённая балансировка является обязательной функцией;
- для электротранспорта или другой нагрузки, если продолжительный ток превышает 15 А либо пусковой импульс превышает возможности платы и аккумуляторов.
Примеры применения
Модернизация аккумуляторного инструмента
Плата может защищать 4S Li-ion сборку в инструменте класса 14,4–14,8 В, если его электроника допускает напряжение 16,8 В после полной зарядки, а пусковой ток двигателя не превышает возможностей батареи и BMS.
Автономное освещение или аудиосистема
BMS подходит для защиты источника питания 4S, если LED-драйвер, усилитель или преобразователь рассчитан на фактический диапазон напряжения батареи и требуемый ток.
Робототехническая платформа
Плату можно использовать в мобильном роботе с питанием от 4S Li-ion, отдельным зарядным устройством и преобразователями для контроллера и датчиков. Отдельно проверьте пусковой ток двигателей и нагрев силовой цепи.
Подключение и первый запуск
Подготовьте четыре секции
Используйте исправные элементы одного типа с близкими напряжениями и состоянием. Не объединяйте повреждённые, существенно различающиеся, новые и изношенные элементы в одной батарее.[1]

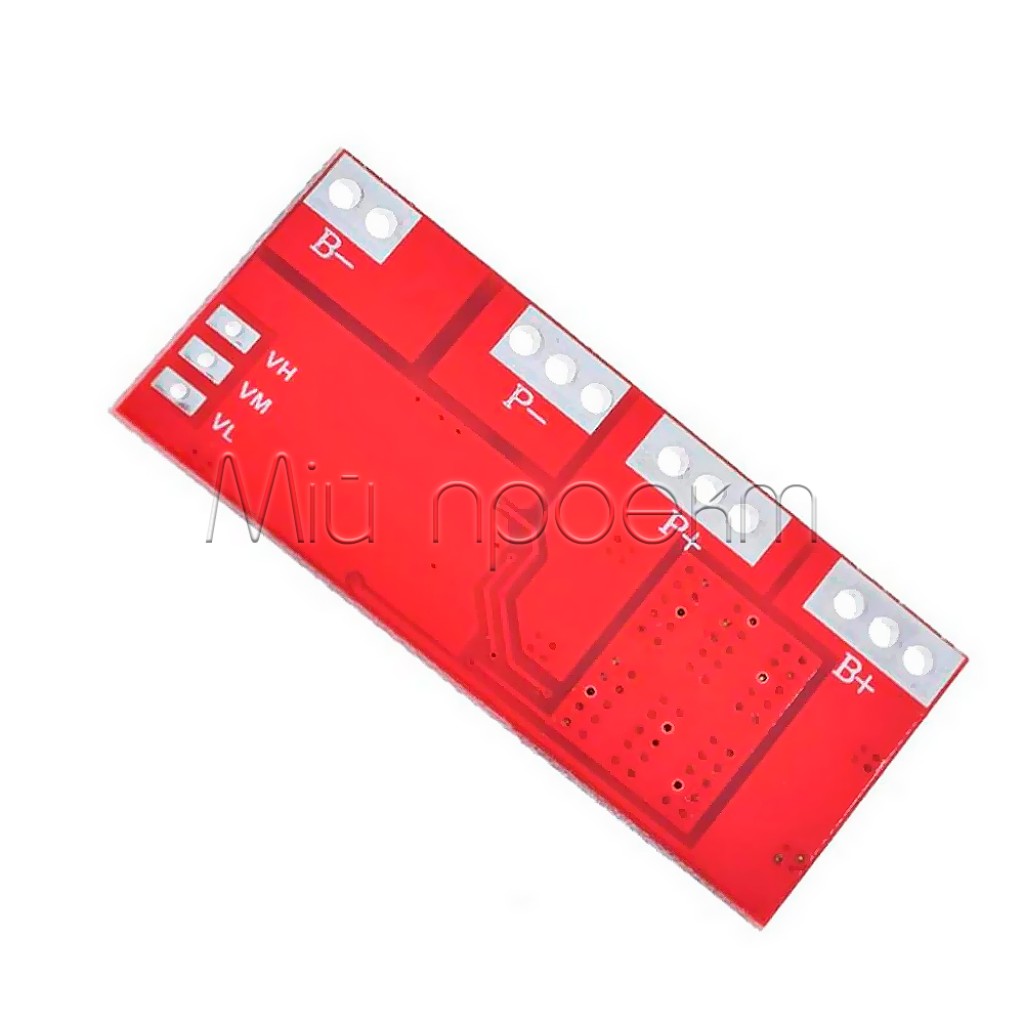

Сверьте маркировку платы
Перед монтажом определите назначение силовых и контрольных площадок по маркировке именно полученной платы. Не переносите распиновку с другой BMS или похожей ревизии; если обозначений недостаточно, не подключайте батарею без точной схемы.
Проверьте напряжения мультиметром
До соединения с BMS проверьте полярность, напряжение каждой секции и последовательное увеличение напряжения от общего минуса до общего плюса батареи.

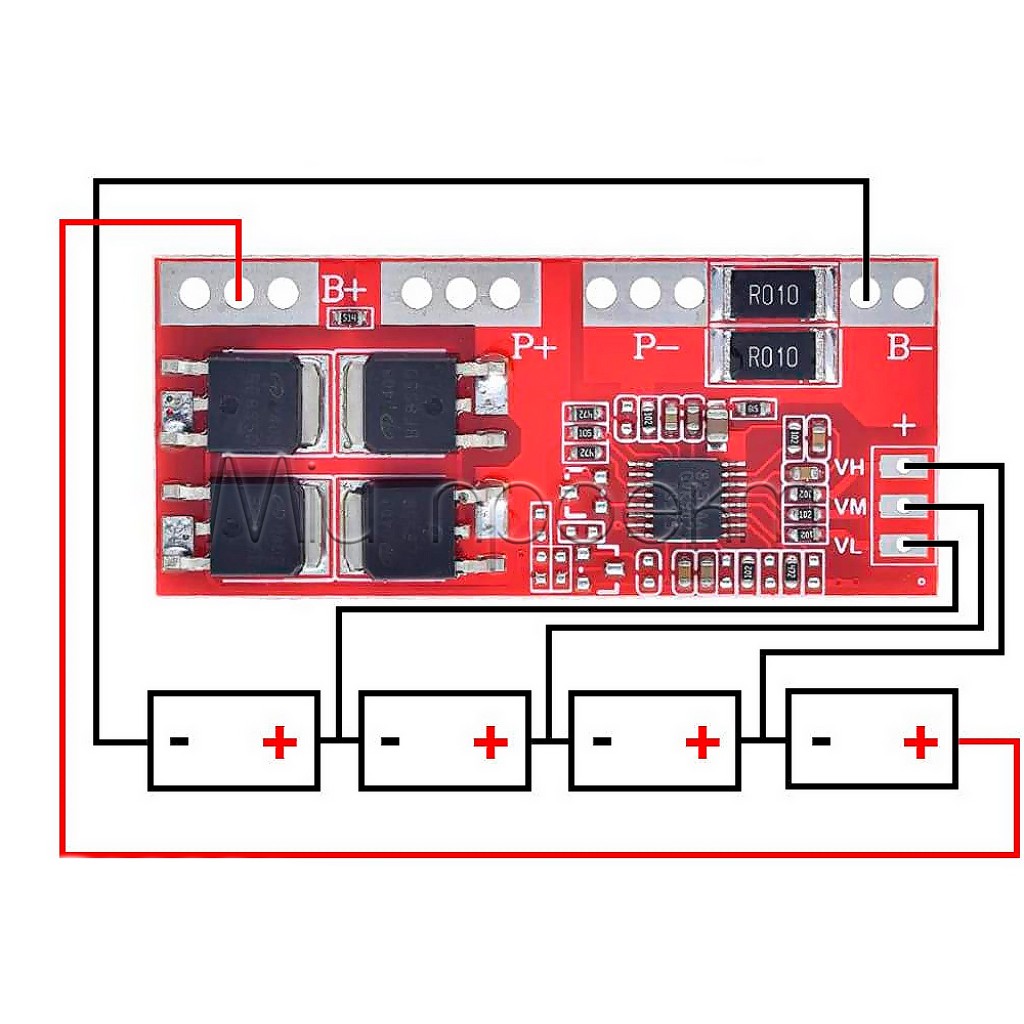

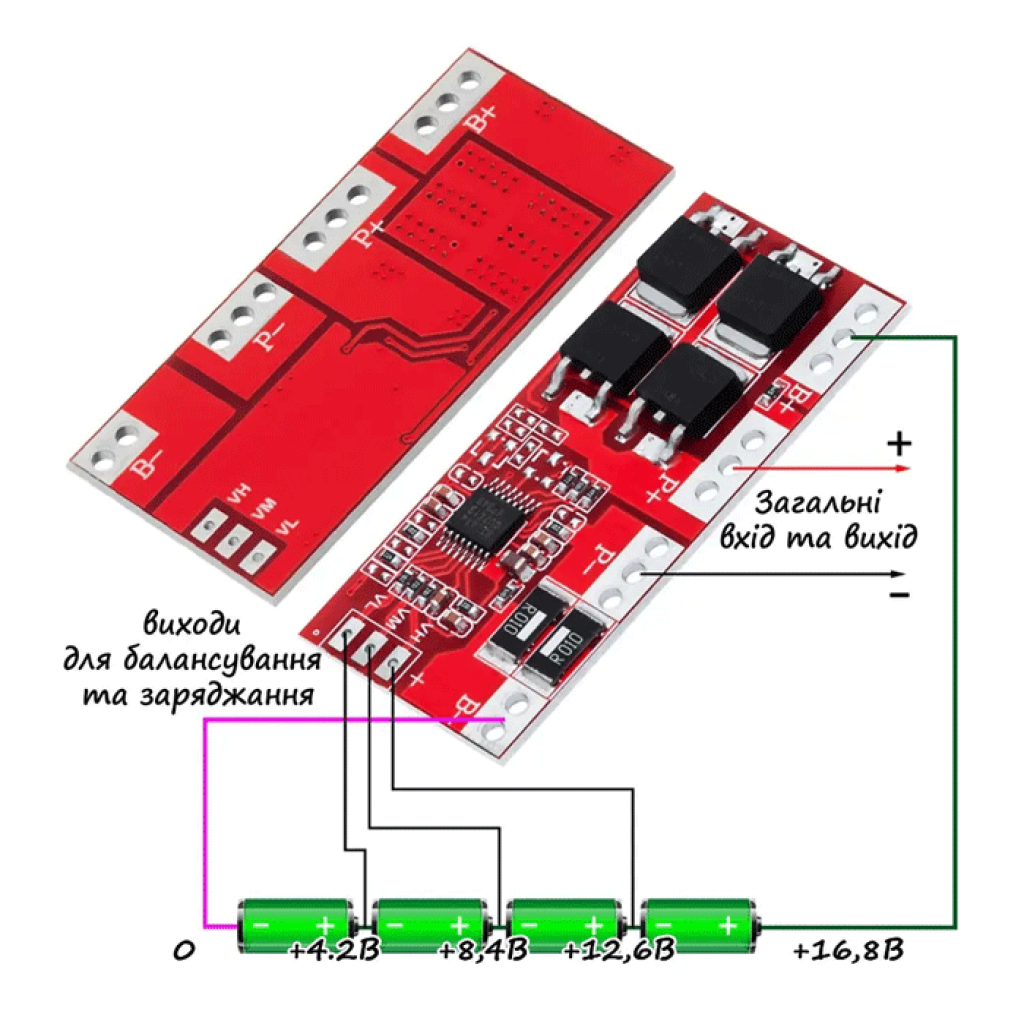

Подключите контрольную и силовую цепи
Подключайте отводы секций, батарею, нагрузку и зарядное устройство только к соответствующим площадкам согласно маркировке платы. Сечение проводов, перемычки и разъёмы должны соответствовать фактическому току.
Выполните контрольный запуск
Сначала проверьте выход без нагрузки, затем используйте небольшую контролируемую нагрузку. Измерьте напряжения секций, падение напряжения и нагрев BMS, проводов и контактов.
Ограничения и безопасность
Не допускайте переполюсовки или изменения порядка отводов
Ошибка при подключении контрольных точек может повредить BMS, аккумуляторы и проводку. Проверяйте каждую точку мультиметром до окончательного соединения и не переставляйте провода на подключённой батарее.
Заряжайте только как 4S Li-ion или Li-Pol
Используйте специализированное зарядное устройство CC/CV с конечным напряжением 16,8 В. Не подключайте нерегулируемый адаптер и не используйте защитную отсечку BMS как штатный способ завершения каждой зарядки.[1]
30 А — только мгновенный предел
Для продолжительной нагрузки ориентируйтесь на 10 А с естественным охлаждением или до 15 А с радиатором и контролем температуры. Для двигателей и ёмкостных нагрузок отдельно учитывайте пусковой импульс.
Не используйте защитные пороги как рабочие цели
Отсечка при 2,50 ± 0,08 В на секцию является аварийной защитой, а не рекомендуемым уровнем регулярного разряда. Нижнюю рабочую границу устанавливайте по документации конкретных аккумуляторов.[1]
Не полагайтесь на неподтверждённую балансировку
Собирайте батарею из согласованных секций и контролируйте их напряжения. Если системе требуется автоматическое выравнивание секций, выберите BMS с прямо указанной функцией балансировки.
Защитите плату и соблюдайте ограничения аккумуляторов
Изолируйте открытую BMS от металлического корпуса, перемычек, стружки и влаги. Диапазон −40…+85 °C относится к плате; допустимые температуры зарядки и разрядки конкретных элементов могут быть значительно уже.
Совместимые товары и альтернативы
Для контроля батареи можно выбрать один из двух индикаторов: сигнализатор 1S–8S с поэлементным измерением и звуковым предупреждением подходит при наличии доступных отводов секций, а панельный индикатор MH-DL18S 1S–8S показывает приблизительный уровень по общему напряжению. Оба устройства требуют правильной настройки для 4S и не заменяют BMS.
При сборке батареи на элементах 18650 пригодятся изоляционные прокладки для положительных выводов 18650. Они дополняют, но не заменяют полную электрическую и механическую изоляцию батарейного блока.
Если требуются подтверждённая балансировка, кабель и разъём для контрольных точек, рассмотрите HX-4S-F30A 4S 30A с балансировкой. Если нужна плата с более высоким заявленным максимальным пределом тока, сравните BMS 4S 40A с балансировкой; её допустимый продолжительный ток также необходимо проверять с учётом теплового режима всей сборки.
FAQ
Можно ли постоянно нагружать плату током 30 А?
Нет. 30 А — максимальный мгновенный ток. Для продолжительной работы предусмотрено до 10 А с естественным охлаждением или до 15 А с радиатором и проверкой температуры.
Заряжает ли BMS батарею самостоятельно?
Нет. BMS выполняет защитную отсечку. Зарядку должно обеспечивать отдельное CC/CV-устройство для 4S Li-ion или Li-Pol с конечным напряжением 16,8 В.
Есть ли у платы балансировка?
Наличие отдельной балансировки у этой модели не подтверждено, поэтому рассчитывать на неё не следует. Если балансировка обязательна, выберите BMS с прямо указанной этой функцией.
Что означает 4S — ровно четыре аккумулятора?
4S означает четыре последовательные секции. Каждая секция может содержать один элемент или несколько параллельных элементов, но их характеристики и состояние должны быть согласованными.
Подходит ли плата для LiFePO4?
Нет. Пороги этой BMS рассчитаны на Li-ion или Li-Pol 4S с напряжением до 16,8 В. Для LiFePO4 требуется другая BMS.
Что проверить, если после сборки на выходе нет напряжения?
Отключите нагрузку и проверьте полярность, напряжение каждой секции, последовательное увеличение напряжения на контрольных точках, назначение силовых площадок и отсутствие короткого замыкания. Не обходите BMS перемычкой и не подавайте напряжение на неизвестные контакты.
Документы и источники
- Samsung SDI, Guidelines on Charging, Use and Handling of Lithium-Ion Batteries — требования к специализированной CC/CV-зарядке, защите, подбору элементов и безопасному обращению с Li-ion батареями.
