1S-8S Сигнализатор-индикатор разряда аккумулятора

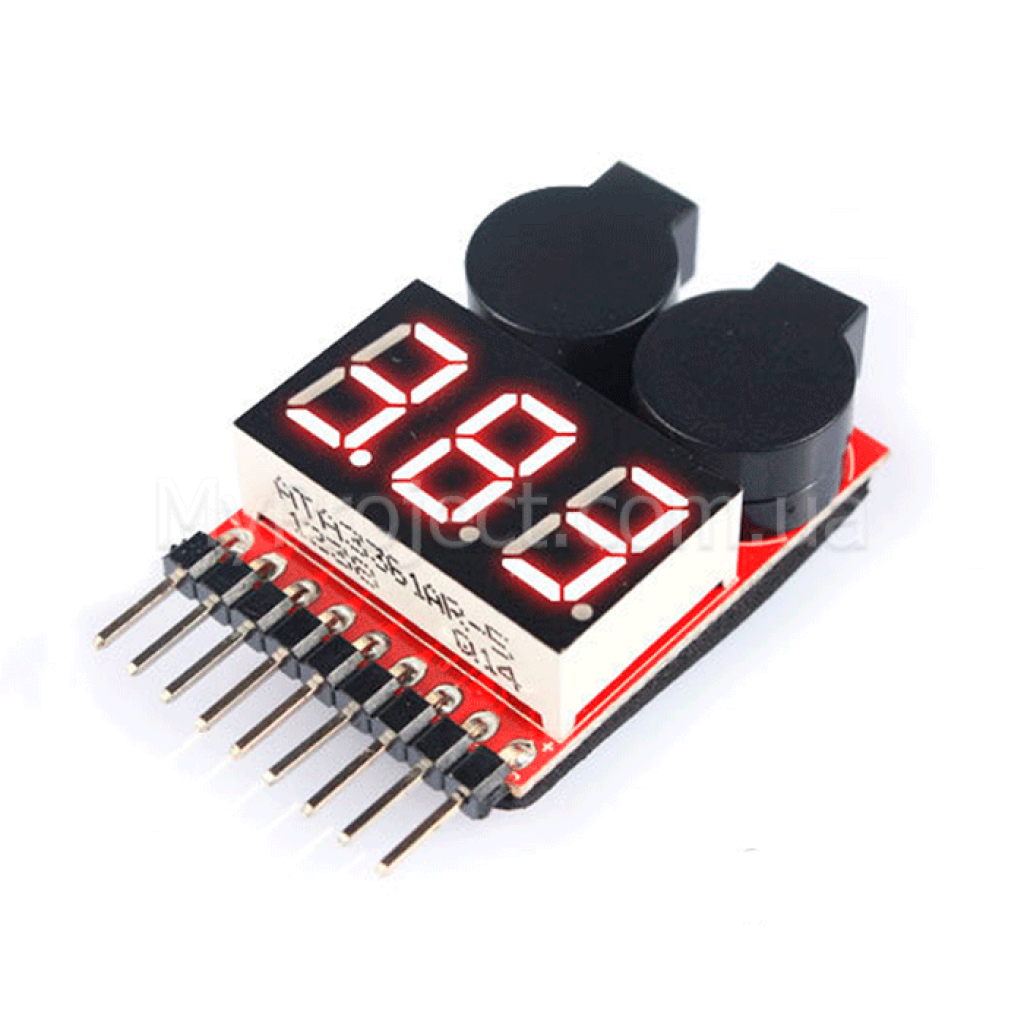

Сигнализатор разряда BM-6810 – это удобное устройство для мониторинга состояния аккумуляторов LiPo/Li-Ion/NiMH, которое позволяет контролировать напряжение каждого элемента и оповещает о разряде с помощью яркой световой индикации и громкого звукового сигнала. Идеально подходит для использования с дронами, электротранспортом и DIY-проектами.

1. Совместимость и характеристики

• Типы аккумуляторов: LiPo, Li-Ion, NiMH
• Количество элементов: от 1S до 8S (от 1 до 8 последовательно соединенных элементов)
• Настройка порога сигнализации: от 2.7В до 3.8В на элемент (с возможностью выключения)

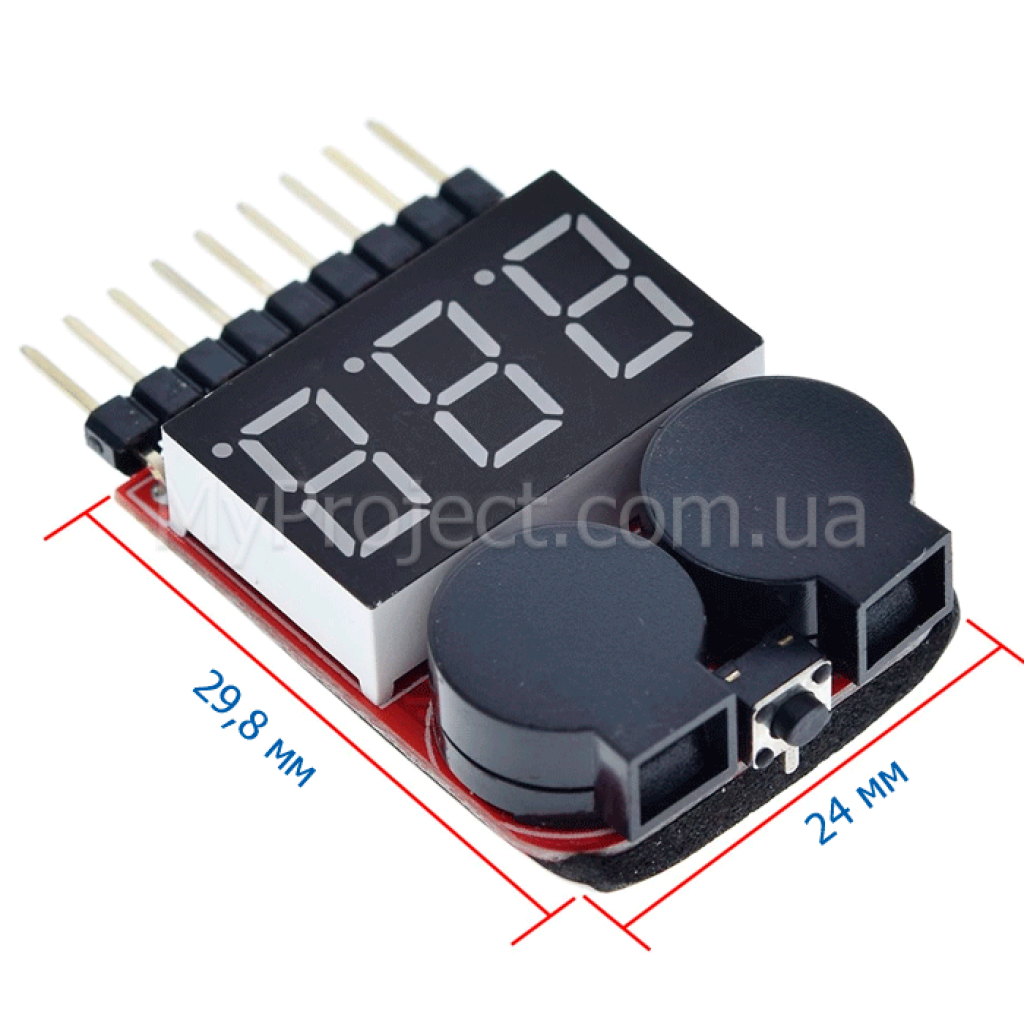

• Индикация: Цифровой LED-дисплей, звуковой сигнал (два пьезозуммера)
• Питание: От тестируемого аккумулятора (не требует дополнительного источника)

flowchart TD
    A[BM-6810] -->|Совместим с| B[LiPo]
    A -->|Совместим с| C[Li-Ion]
    A -->|Совместим с| D[NiMH]

    A --> E[Поддерживает]
    E --> E1[1S 3.7В]
    E --> E2[2S 7.4В]
    E --> E3[3S 11.1В]
    E --> E4[4S 14.8В]
    E --> E5[5S-8S]

    style A fill:#bbf,stroke:#333
    style B fill:#f96,stroke:#333
    style C fill:#f96,stroke:#333
    style D fill:#f96,stroke:#333
    style E fill:#9f9,stroke:#333


2. Подготовка к подключению

Идентификация разъемов

Перед подключением необходимо идентифицировать балансировочный разъем на вашем аккумуляторе:

• Балансировочный разъем: Обычно меньший белый разъем с несколькими контактами, в зависимости от количества элементов + 1 (общий минус).
• Не путайте с основным силовым разъемом (например, XT60, XT90, T-образным и т.д.).

graph LR
    A[LiPo Аккумулятор] --- B[Силовой разъем]
    A --- C[Балансировочный разъем]

    B --> D["НЕ используется \n для подключения тестера"]
    C --> E["Подключается \n к тестеру BM-6810"]

    style B fill:#f96,stroke:#333
    style C fill:#9f9,stroke:#333
    style D fill:#f66,stroke:#333
    style E fill:#6f6,stroke:#333


3. Процесс подключения

Шаг 1: Идентификация полярности

1. Найдите черный провод на балансировочном разъеме аккумулятора. Это минусовой (-) или заземляющий (GND) провод.

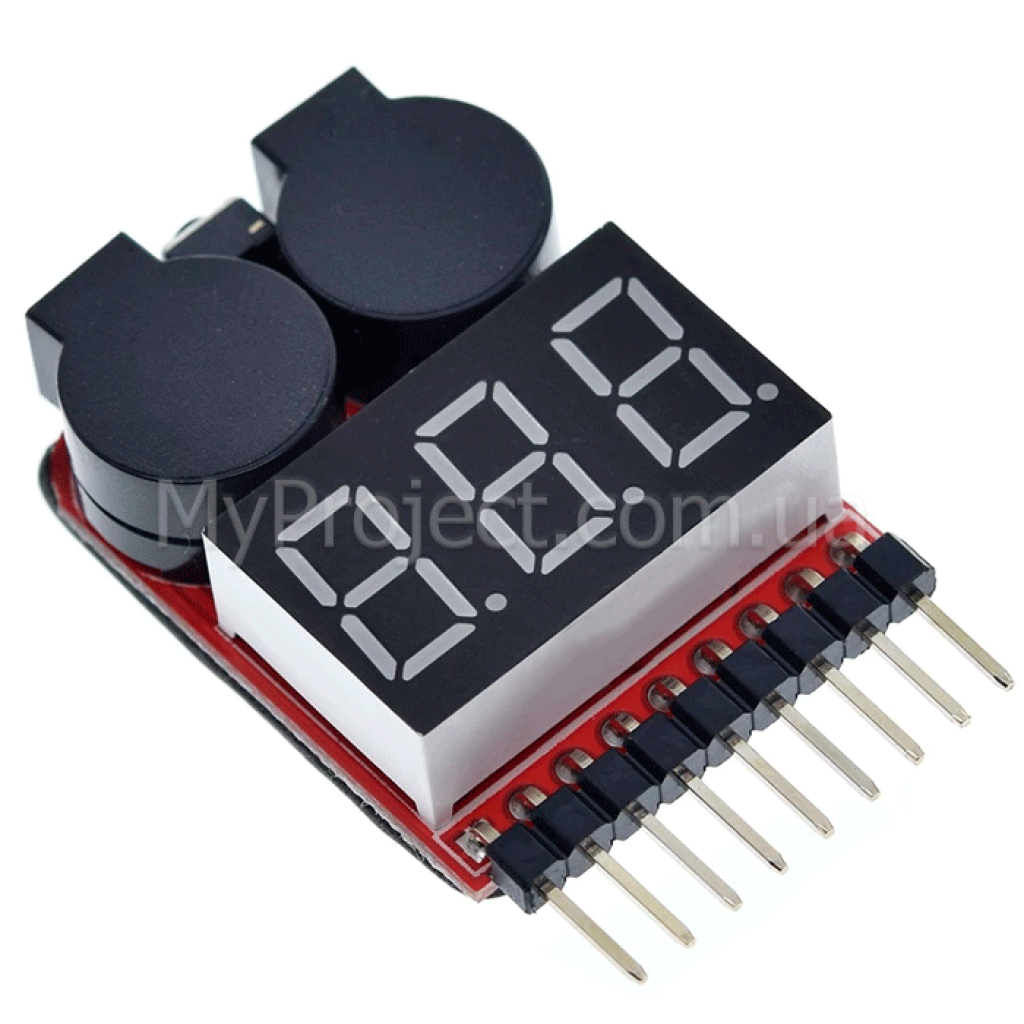

2. На модуле тестера найдите ряд пинов (штырьков). Первый пин с одного края обозначен символом "-" (минус).

Шаг 2: Подключение разъема

1. Ориентируйте балансировочный разъем аккумулятора так, чтобы черный провод совпадал с пином "-" на тестере.
2. Осторожно, но плотно наденьте балансировочный разъем аккумулятора на пины тестера.
3. Разъем должен сесть плотно, без перекосов.

graph LR
    A[Балансировочный разъем] -- "Черный провод (-)" --> B["Пин '-' на тестере"]
    A -- "Цветные провода (+)" --> C["Другие пины тестера"]
    B & C --> D[BM-6810]

    style A fill:#bbf,stroke:#333
    style B fill:#f96,stroke:#333
    style D fill:#9f9,stroke:#333


Шаг 3: Проверка правильности подключения

Сразу после правильного подключения наблюдайте за реакцией тестера:

• Модуль издаст короткий звуковой сигнал (бип).
• Загорится цифровой дисплей красным цветом.
• На дисплее сначала появится общее напряжение всего аккумулятора (с обозначением "ALL").
• Затем модуль начнет последовательно показывать напряжение каждого отдельного элемента (с обозначениями "1", "2", "3"...).

4. Настройка порога сигнализации

Вы можете самостоятельно установить уровень напряжения, при котором сработает звуковой сигнал:

1. Найдите кнопку на задней панели тестера.
2. Нажимайте ее для циклического переключения между доступными пороговыми значениями (от 2.7В до 3.8В и опция "OFF").
3. Выбранное значение будет отображаться на дисплее тестера при нажатии кнопки.

5. Использование во время эксплуатации

Сигнализатор BM-6810 можно использовать двумя способами:

Метод 1: Быстрая проверка перед использованием

1. Подключите тестер, как описано выше.
2. Проверьте показания для всех элементов.
3. Убедитесь, что напряжение всех элементов в допустимых пределах.
4. Отключите тестер перед использованием аккумулятора.

Метод 2: Постоянный мониторинг во время работы

1. Подключите тестер перед использованием аккумулятора.
2. Оставьте его подключенным во время работы (например, полета дрона).
3. Когда напряжение любого элемента упадет ниже установленного порога, тестер издаст громкий звуковой сигнал и начнет мигать дисплеем.
4. Это сигнализирует о необходимости завершения работы и зарядки аккумулятора.

flowchart TD
    A[Напряжение элемента] --> B{Ниже порога?}
    B -->|Да| C[Активация сигнализации]
    B -->|Нет| D[Нормальная работа]
    C --> E[Звуковой сигнал]
    C --> F[Мигание дисплея]
    E & F --> G[Завершение работы]

    style B fill:#ff9,stroke:#333
    style C fill:#f96,stroke:#333
    style D fill:#9f9,stroke:#333


6. Диагностика и устранение проблем

Особенности использования

• Двойная функциональность: Это не просто вольтметр, но и активный сигнализатор (аларм), который можно использовать для мгновенной проверки или во время полета.
• Мониторинг каждого элемента: В отличие от простых индикаторов, этот модуль показывает напряжение каждой ячейки отдельно, что позволяет выявить разбалансированные элементы.
• Громкий сигнал: Благодаря двум пьезозуммерам сигнал слышен даже во время полета дрона на расстоянии.
• Автономность: Модуль не требует отдельного источника питания – он питается непосредственно от аккумулятора, к которому подключен.
• Универсальность: Работает с аккумуляторами от 1 до 8 элементов (1S-8S), что покрывает большинство популярных конфигураций LiPo батарей.
