Кратко о BMS 2S HW-391 / HW-392

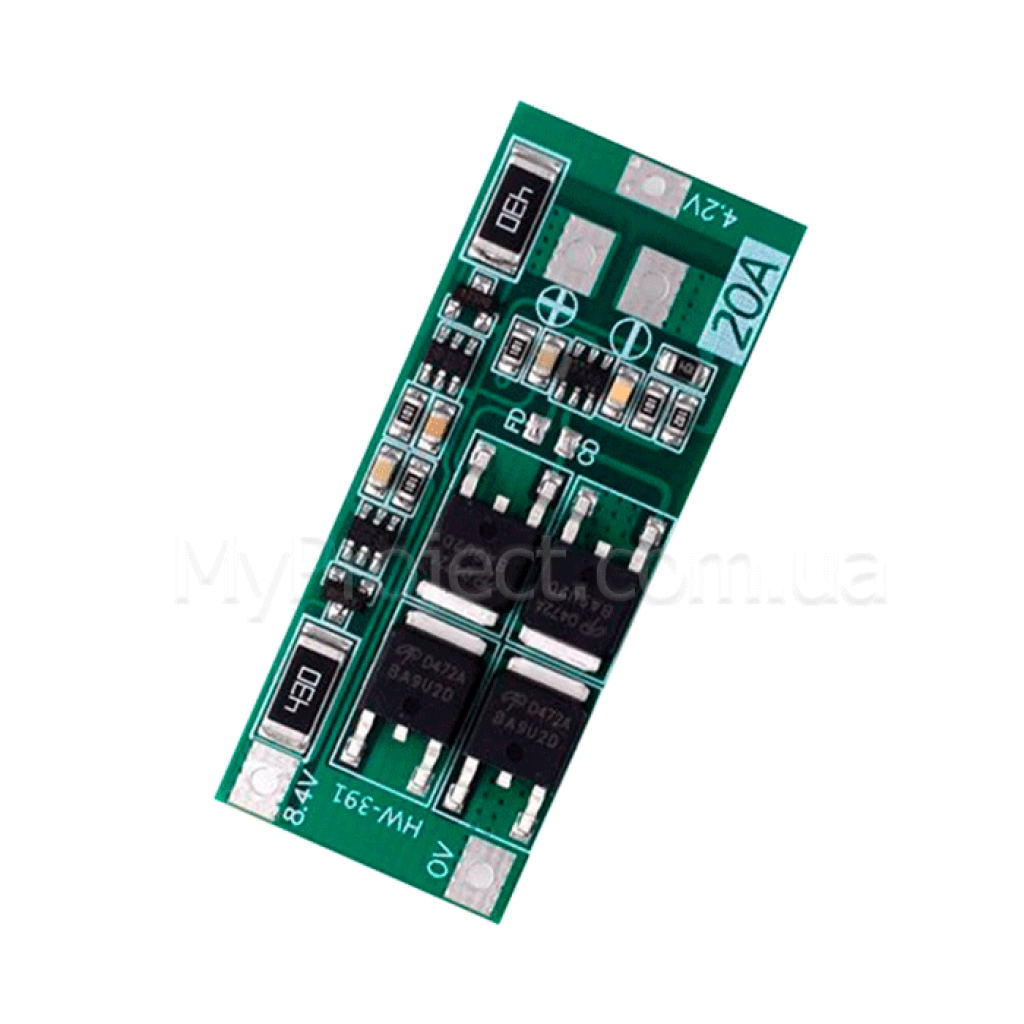

HW-391 и HW-392 — платы защиты для Li-ion аккумуляторной сборки 2S с номинальным напряжением 7,4 В и напряжением полного заряда 8,4 В. Они контролируют заряд и разряд, отключают батарею при опасных режимах и рассчитаны на максимальный ток разряда до 20 А.

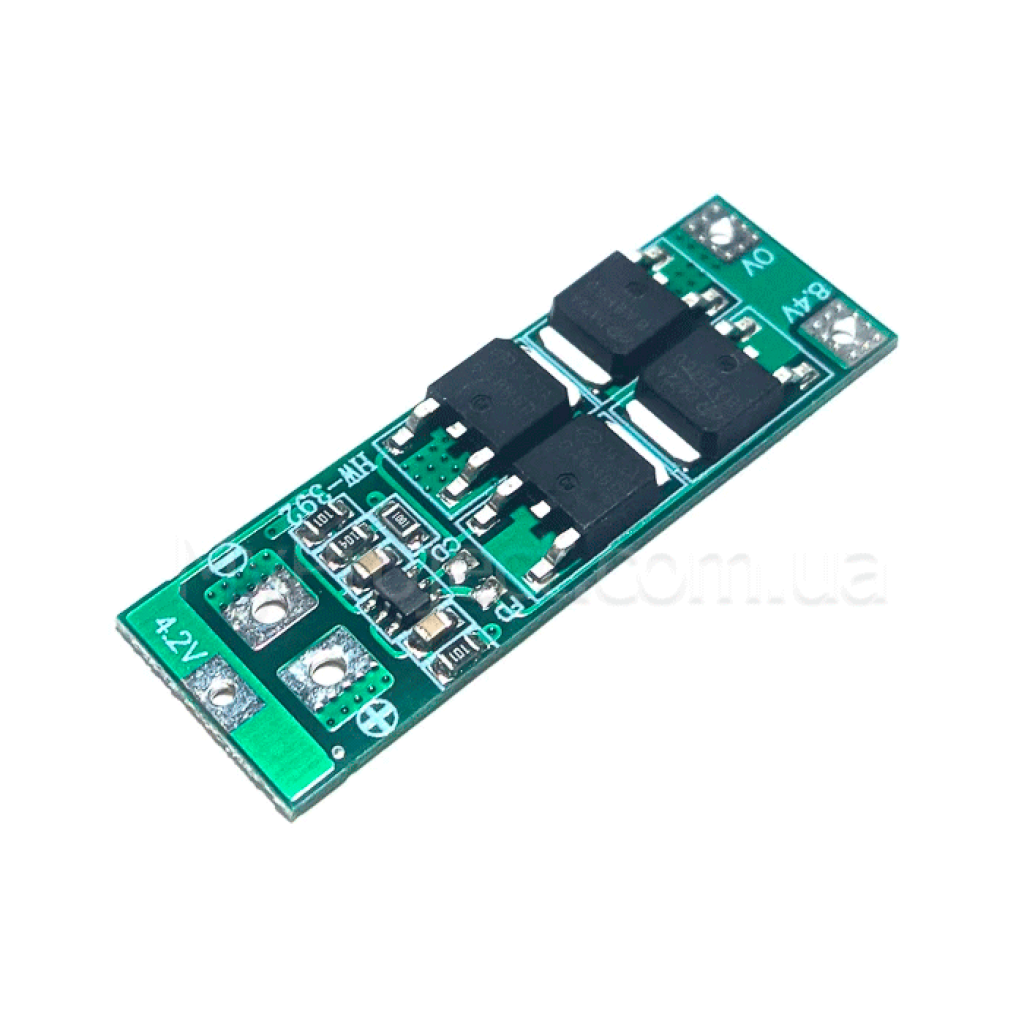

Доступны две разные модификации: HW-391 имеет балансировку, а более компактная HW-392 работает без балансировки. Перед заказом выберите нужный вариант. Плата BMS не заменяет зарядное устройство: для зарядки требуется отдельный контроллер или зарядное устройство с режимом CC/CV для Li-ion 2S и конечным напряжением 8,4 В.
Ключевые характеристики
- Конфигурация батареи
- 2S Li-ion
- Напряжение сборки
- 7,4 В номинальное; 8,4 В после полного заряда
- Максимальный ток разряда
- 20 А
- Максимальный ток заряда
- 10 А
- Отсечка заряда
- 4,25 В ± 0,05 В на элемент
- Отсечка разряда
- 2,5 В ± 0,1 В на элемент
- Балансировка
- HW-391 — есть, около 100 мА; HW-392 — нет
- Защитные функции
- перезаряд, чрезмерный разряд, перегрузка по току и короткое замыкание
- Температурный диапазон платы
- −40…+85 °C
Подробное описание и особенности
Что означает конфигурация 2S
В сборке 2S два Li-ion элемента соединяются последовательно. Также возможны две параллельные группы элементов, соединённые последовательно: количество элементов в каждой группе должно быть одинаковым. BMS контролирует напряжение обеих последовательных секций, поэтому среднюю точку сборки необходимо обязательно подключить к соответствующему контакту платы.
Защита и балансировка
Плата размыкает силовую цепь, если напряжение одной из секций выходит за допустимые пределы, ток становится чрезмерным или возникает короткое замыкание. Это снижает риск повреждения аккумуляторов, но не отменяет требований к правильной зарядке, монтажу и выбору исправных элементов.
В HW-391 пассивная балансировка помогает уменьшать разницу напряжений между двумя секциями в конце зарядки. Она предназначена для коррекции небольшого разбаланса, а не для восстановления повреждённых или существенно различающихся по ёмкости элементов. HW-392 не имеет этой функции, поэтому состояние и симметрию секций необходимо контролировать особенно внимательно.
Как трактовать ток 20 А
Значение 20 А является максимальным током разряда платы, а не гарантией длительной работы всей батареи с такой нагрузкой. Допустимый ток готовой сборки ограничивают характеристики элементов, количество параллельных элементов, сечение проводов, никелевые перемычки, качество контактов, монтаж и теплоотвод. Для длительной или импульсной нагрузки оставляйте запас и проверяйте нагрев при первом запуске.
Зарядка сборки
BMS контролирует защитные пороги, но не формирует правильный алгоритм заряда. Используйте зарядное устройство CC/CV для Li-ion 2S с конечным напряжением 8,4 В. Диапазон 8,4–9 В не означает, что батарею можно напрямую подключать к нерегулируемому источнику 9 В. Для питания от USB можно отдельно подобрать повышающий зарядный модуль Type-C для Li-ion 2S на 8,4 В; его модификацию и ток настраивают в соответствии с источником питания и допустимым током аккумуляторов.

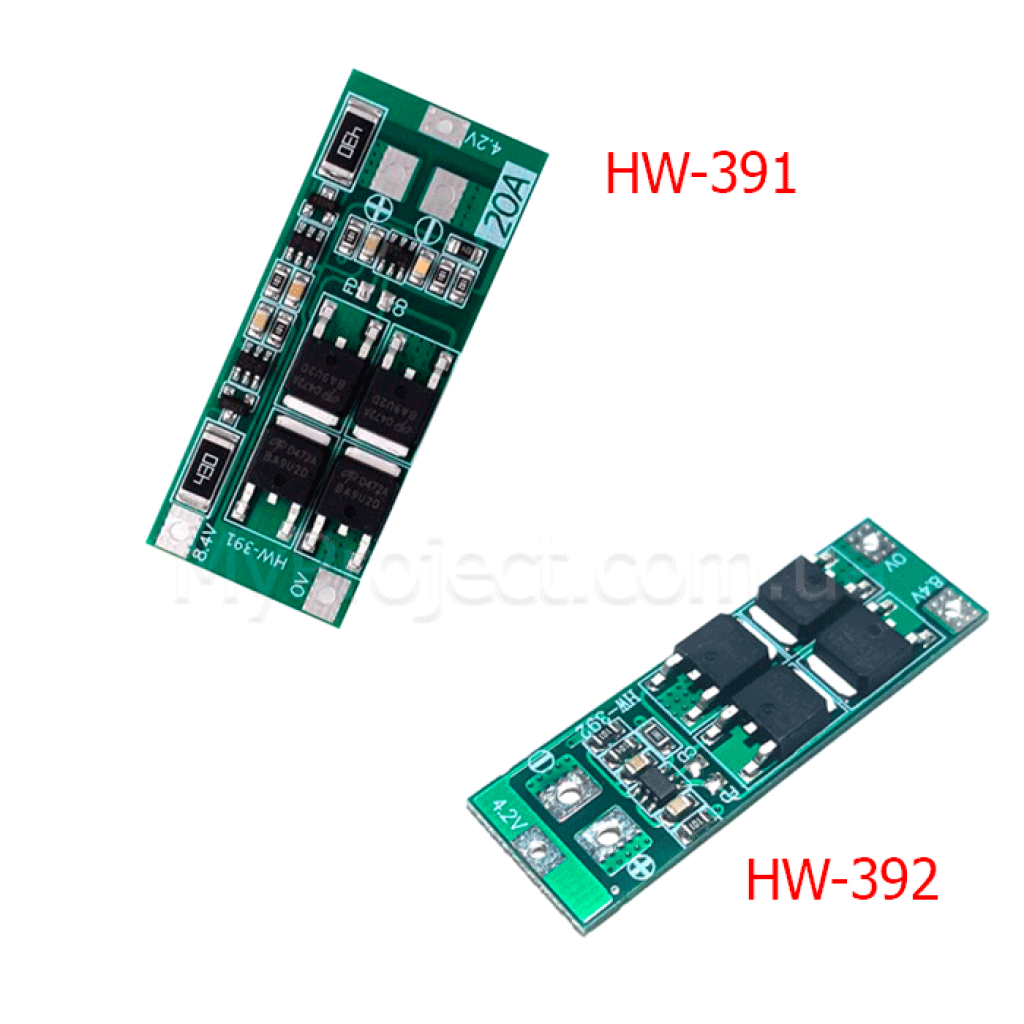

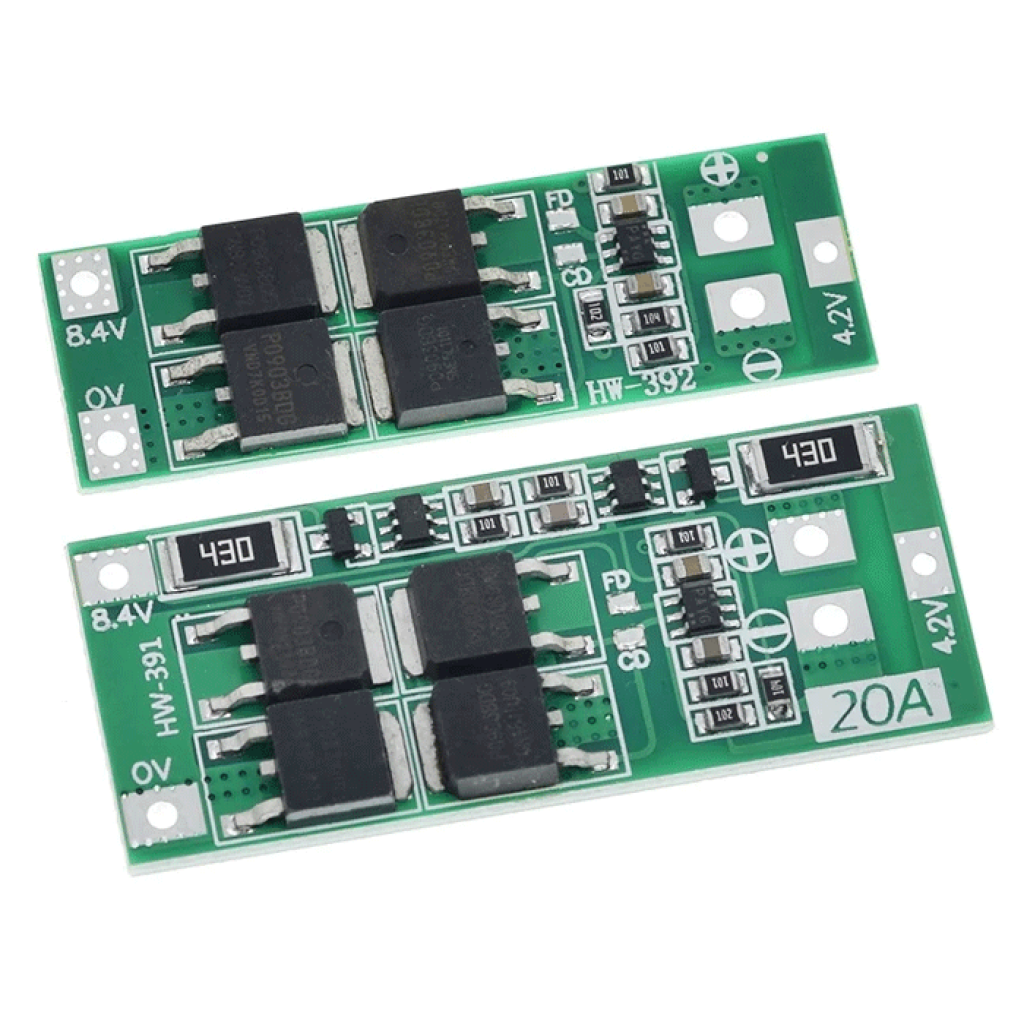

Сравнение модификаций
| Параметр | HW-391 | HW-392 |
|---|---|---|
| Балансировка секций | Есть, около 100 мА | Нет |

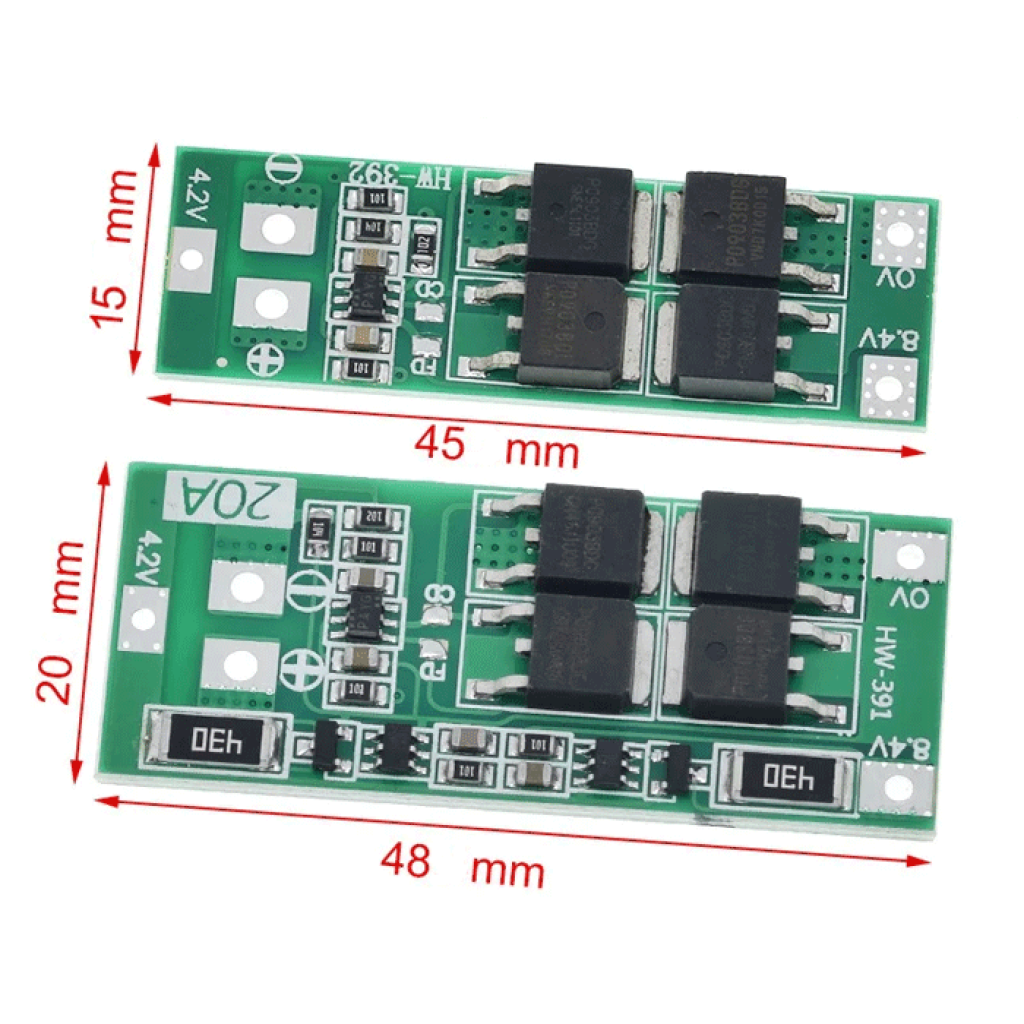

| Размеры | 48 × 20 × 3,5 мм | 45 × 15 × 3,5 мм |
| Вес | 5,7 г | 3,7 г |
| Когда выбрать | Когда требуется коррекция небольшой разницы напряжений между секциями | Когда важны меньшие габариты, а балансировка не требуется |
Электрическую и механическую модификацию выбирайте до монтажа: платы отличаются функцией балансировки и габаритами.
Подойдёт / не подойдёт
Подойдёт
- для Li-ion элементов с номинальным напряжением 3,7 В и полным зарядом до 4,2 В на элемент;
- для сборок 2S, в том числе на элементах 18650 или 26650;
- для ремонта батарей 7,4 В, портативной электроники, LED-устройств, робототехники и DIY-конструкций;
- для нагрузок, реальный ток которых не превышает возможностей элементов, соединений и BMS.
Не подойдёт
- для LiFePO4, Ni-MH, свинцовых аккумуляторов и других типов аккумуляторной химии;
- для сборок 1S, 3S или с другим количеством последовательных секций;
- в качестве самостоятельного зарядного устройства от USB или сетевого адаптера;
- для нагрузки, которой требуется гарантированный длительный ток 20 А без проверки нагрева и запаса по току;
- для сборки батареи из разных, повреждённых или существенно разбалансированных элементов.
Примеры применения
Резервное питание
Сборка 2S может питать роутер, контроллер или другую электронику, если её рабочее напряжение совместимо с диапазоном 7,4–8,4 В или используется соответствующий DC-DC преобразователь.
Портативные и LED-устройства
Плата подходит для автономного освещения и переносной электроники, когда нагрузка рассчитана на напряжение 2S, а ток имеет достаточный запас относительно возможностей батареи.
Небольшие приводы и робототехника
BMS можно использовать для питания моторов и приводов, но необходимо учитывать их пусковой ток: он часто существенно превышает ток установившегося режима.
Ремонт батарейного блока
Модуль подходит для замены платы защиты в 2S-батарее только при совпадении химии, схемы контактов, габаритов и необходимого тока.

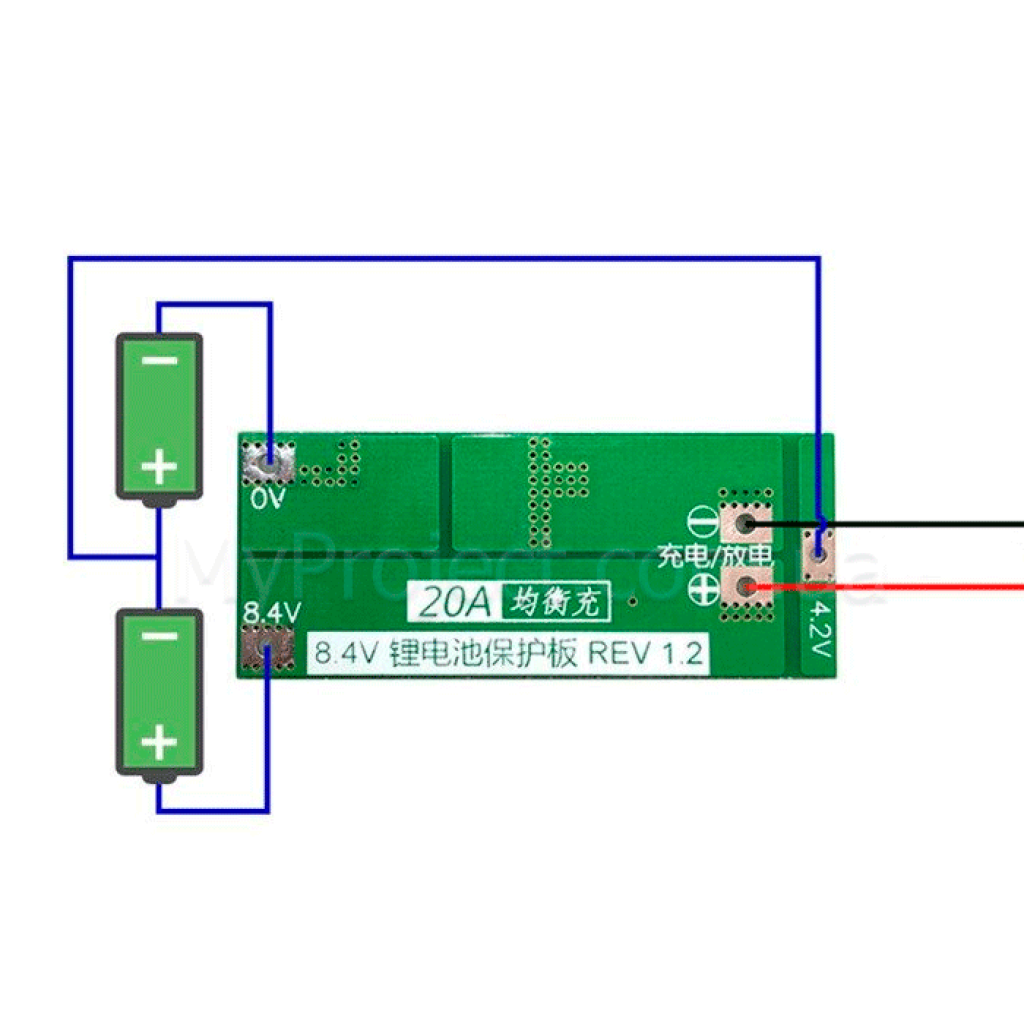

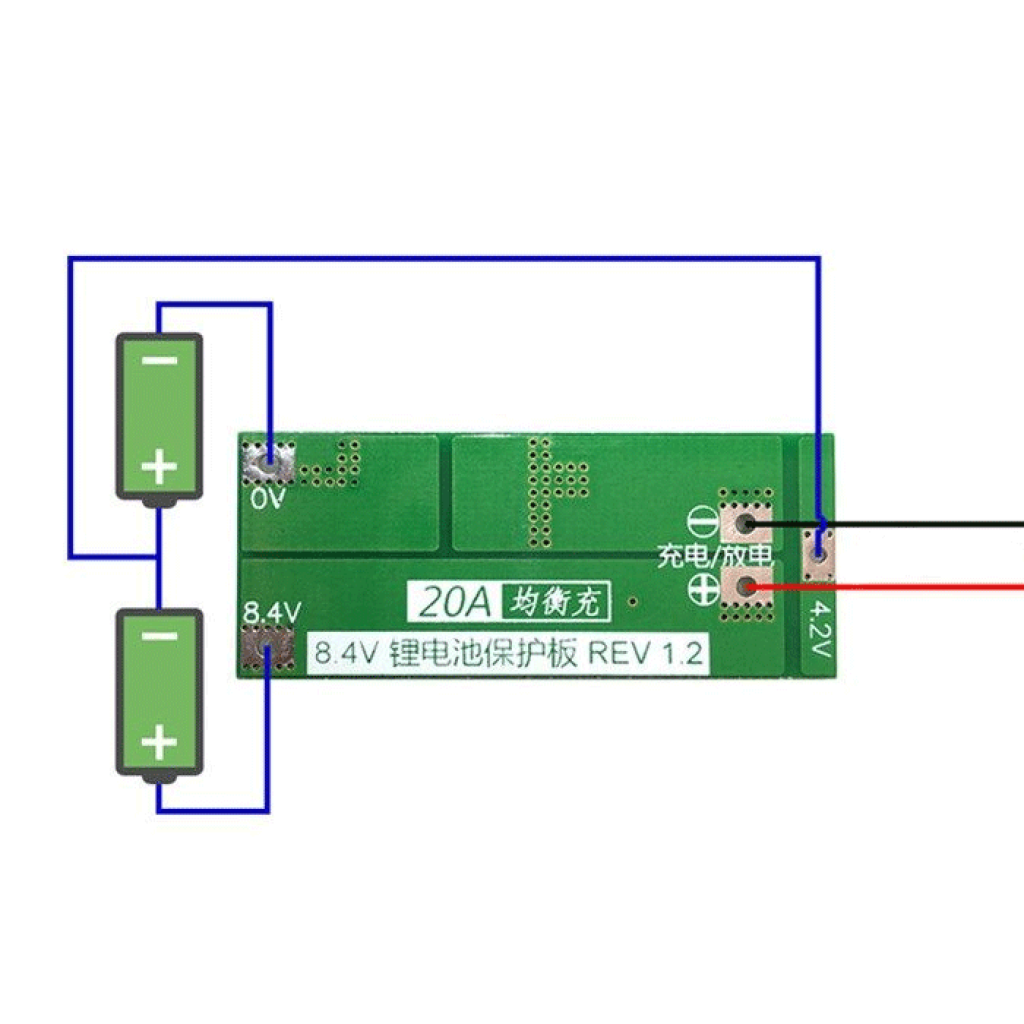

Подключение
Подготовьте две одинаковые секции
Используйте элементы одного типа, близкие по ёмкости, внутреннему сопротивлению, состоянию и уровню заряда. Перед сборкой выровняйте их напряжение.
Сверьте маркировку контактов

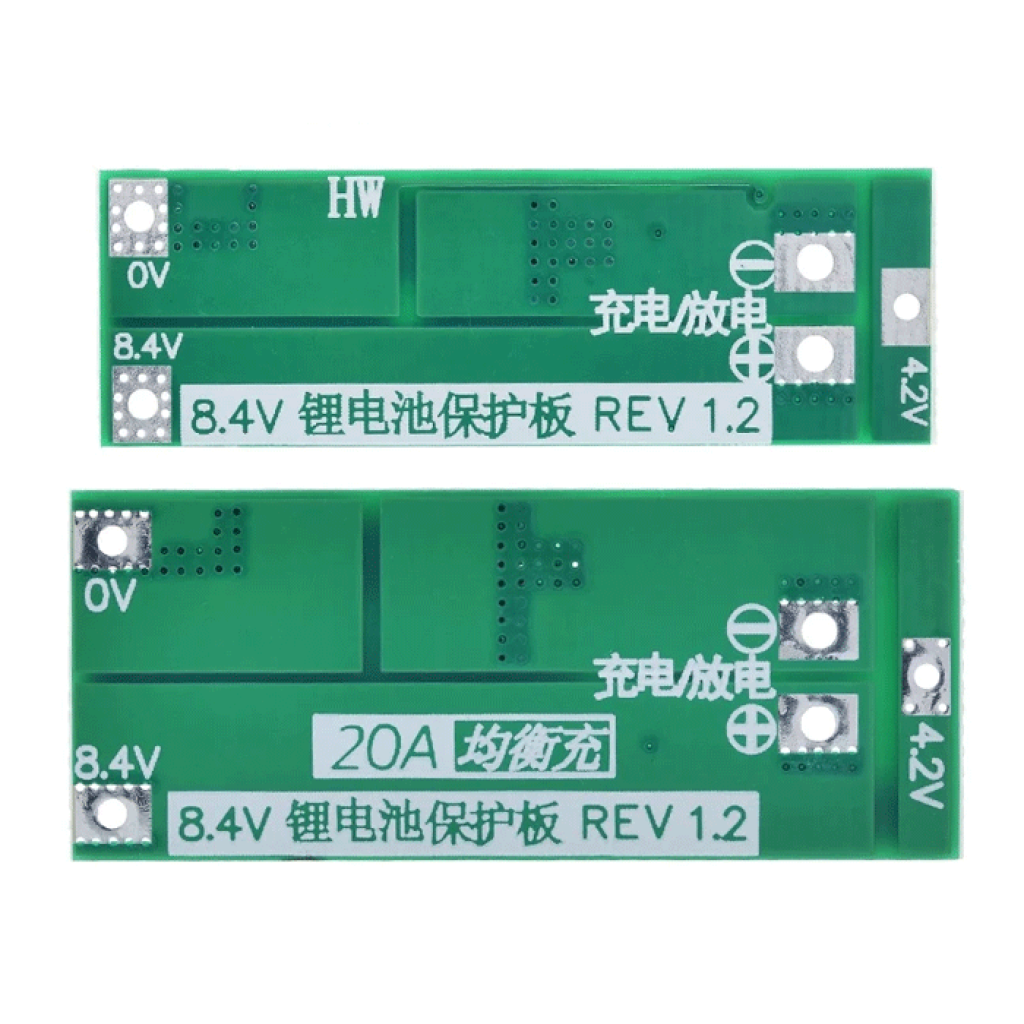

Ориентируйтесь на схему и надписи именно на полученной плате. Определите контакты общего минуса, средней точки, плюса сборки и силового выхода; не переносите расположение контактов с другой BMS.
Подключайте в правильной последовательности
Подключите батарейные секции без нагрузки и зарядного устройства, строго соблюдая полярность и схему. После каждого шага проверяйте напряжение мультиметром.
Проверьте сборку перед подключением нагрузки
Изолируйте плату от металлических частей, убедитесь в отсутствии короткого замыкания, а первый запуск выполните с ограниченным током. Для силовой цепи желательно предусмотреть предохранитель.
Ограничения и безопасность
Только для Li-ion 2S
Не используйте плату с LiFePO4 или батареями другой химии. Неправильные пороги заряда и разряда могут повредить элементы и создать опасную ситуацию.
Полярность и короткое замыкание
Переполюсовка, ошибочное подключение средней точки или случайное замыкание силовых контактов может мгновенно повредить BMS, провода и аккумуляторы. Не выполняйте монтаж на сборке, подключённой к зарядному устройству или нагрузке.
BMS не является зарядным устройством
Заряжайте сборку только контроллером CC/CV для Li-ion 2S с конечным напряжением 8,4 В. Защитная отсечка — аварийный предел, а не штатный способ завершения каждого цикла заряда.
Максимальный ток требует запаса
Не проектируйте длительный рабочий режим точно на пределе 20 А. Уменьшите нагрузку, если нагреваются плата, элементы, провода или места соединений.
Балансировка не ремонтирует аккумуляторы
HW-391 компенсирует только небольшую разницу между секциями. Элементы с заметно различающейся ёмкостью, сильным саморазрядом, механическими повреждениями или перегревом необходимо заменить.
FAQ
Чем HW-391 отличается от HW-392?
HW-391 имеет пассивную балансировку секций и размеры 48 × 20 × 3,5 мм. HW-392 не балансирует секции, зато компактнее — 45 × 15 × 3,5 мм.
Можно ли подключить один аккумулятор 18650?
Нет. Плата предназначена для двух последовательных секций 2S. Для одного элемента требуется BMS 1S.
Можно ли заряжать сборку от адаптера 9 В?
Напрямую — нет. Между адаптером и батареей требуется зарядный контроллер CC/CV для Li-ion 2S, который ограничивает ток и завершает заряд при 8,4 В.
Гарантирует ли плата непрерывные 20 А?
20 А — максимальное значение для BMS. Реальный безопасный ток также определяется элементами, соединениями, проводами, охлаждением и продолжительностью нагрузки.
Почему после подключения нет напряжения на выходе?
Проверьте полярность, напряжение каждой секции и правильность подключения средней точки. После устранения причины срабатывания защиты некоторым сборкам для восстановления выхода требуется кратковременное подключение штатного зарядного устройства 2S.
