Кратко о зарядном модуле 2S CN3302

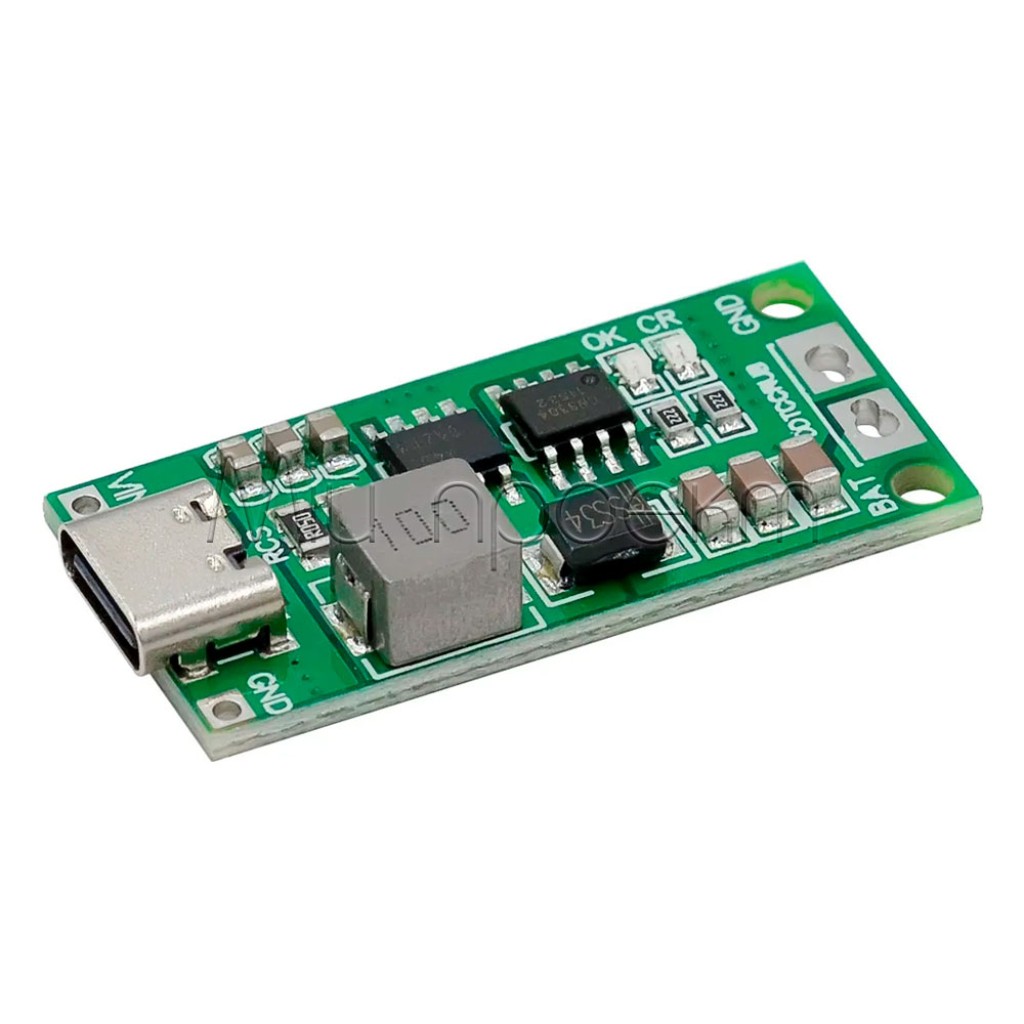

Повышающий зарядный модуль 2S на CN3302 предназначен для зарядки двухсекционной Li-ion сборки на элементах 18650 от источника 3–6 В. Плата принимает питание через Type-C или контактные площадки VIN/GND и формирует зарядное напряжение 8,4 В на выходе BAT/GND.

Перед заказом выберите модификацию по входному току в соответствии с возможностями источника питания и допустимым зарядным током аккумуляторов. Модуль не балансирует секции и не заменяет BMS для сборки 2S.

Ключевые характеристики

Назначение: зарядка Li-ion сборки 2S на элементах 18650
Контроллер: CN3302
Тип преобразования: повышающий зарядный модуль
Входное напряжение: 3–6 В DC
Зарядное напряжение: 8,4 В

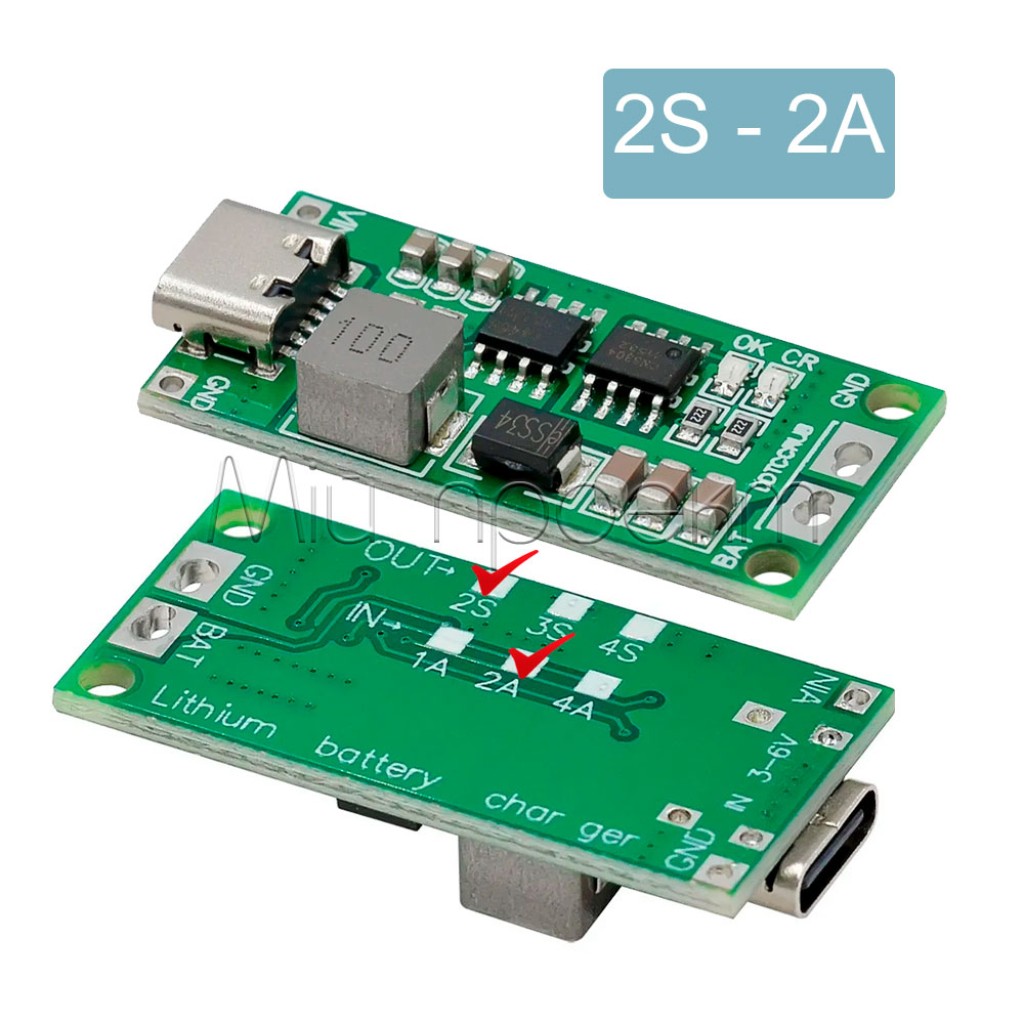

Модификации по входному току: 1 А, 2 А или 4 А
Максимальный ток зарядки: до 0,55 А, 1,1 А или 1,65 А соответственно
Вход: Type-C или площадки VIN/GND
Подключение батареи: площадки BAT/GND
Балансировка: отсутствует
Индикация: светодиодная индикация состояния зарядки

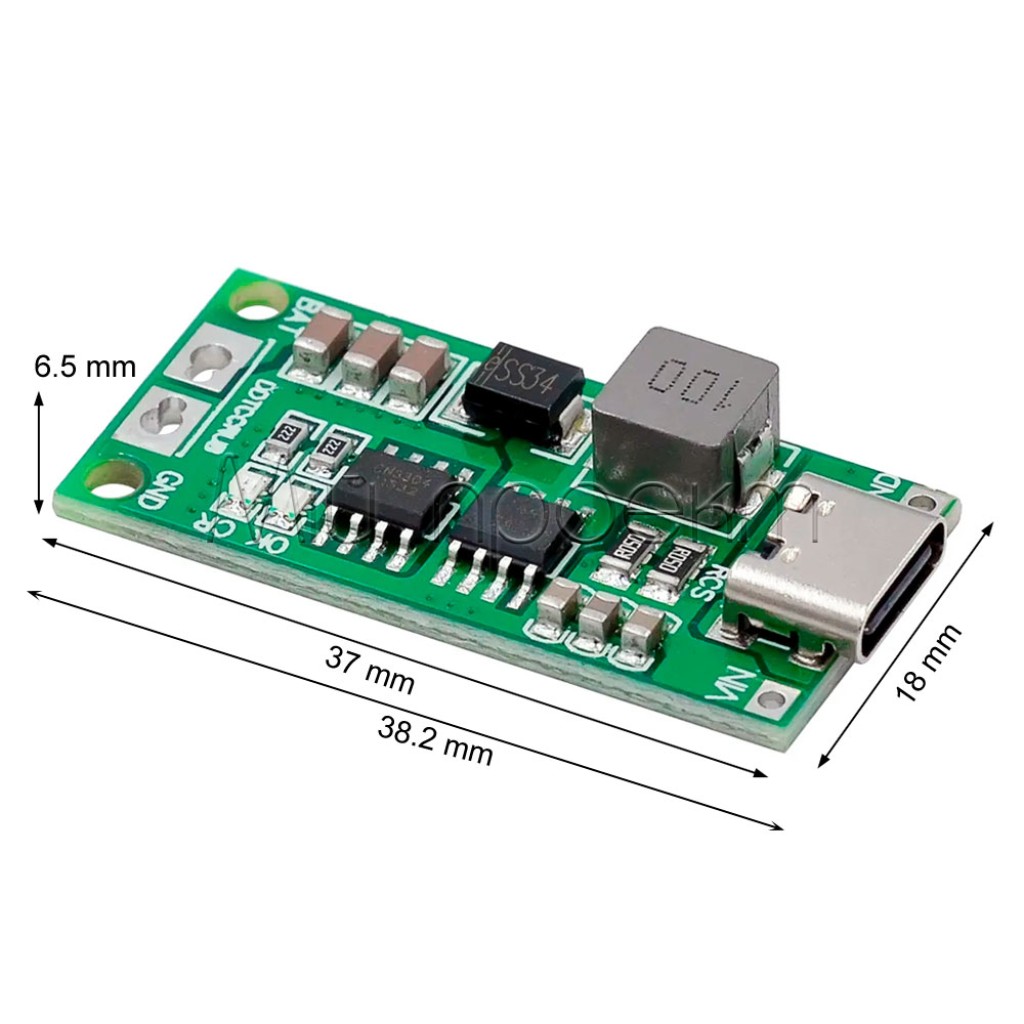

Размеры модуля: 37 × 18 × 6,5 мм

Подробное описание и особенности

Повышение напряжения и зарядный ток

Модуль повышает входное напряжение до уровня, необходимого для зарядки Li-ion сборки 2S. Из-за преобразования энергии ток на стороне батареи меньше тока, который плата потребляет от источника. Обозначения 1 А, 2 А и 4 А относятся к входной модификации, а не к току, непосредственно поступающему в аккумуляторную сборку.

Максимальный зарядный ток зависит от выбранной модификации. Выбирайте его с учётом допустимого зарядного тока конкретных аккумуляторов, а не только желаемой скорости зарядки. Источник питания, разъём и кабель также должны стабильно выдерживать соответствующий входной ток.

Type-C и контактные площадки

Питание можно подать через разъём Type-C или непосредственно на VIN/GND. Используйте только один способ подачи питания и соблюдайте диапазон 3–6 В. Сам по себе разъём Type-C не гарантирует, что адаптер и кабель обеспечат ток выбранной модификации.

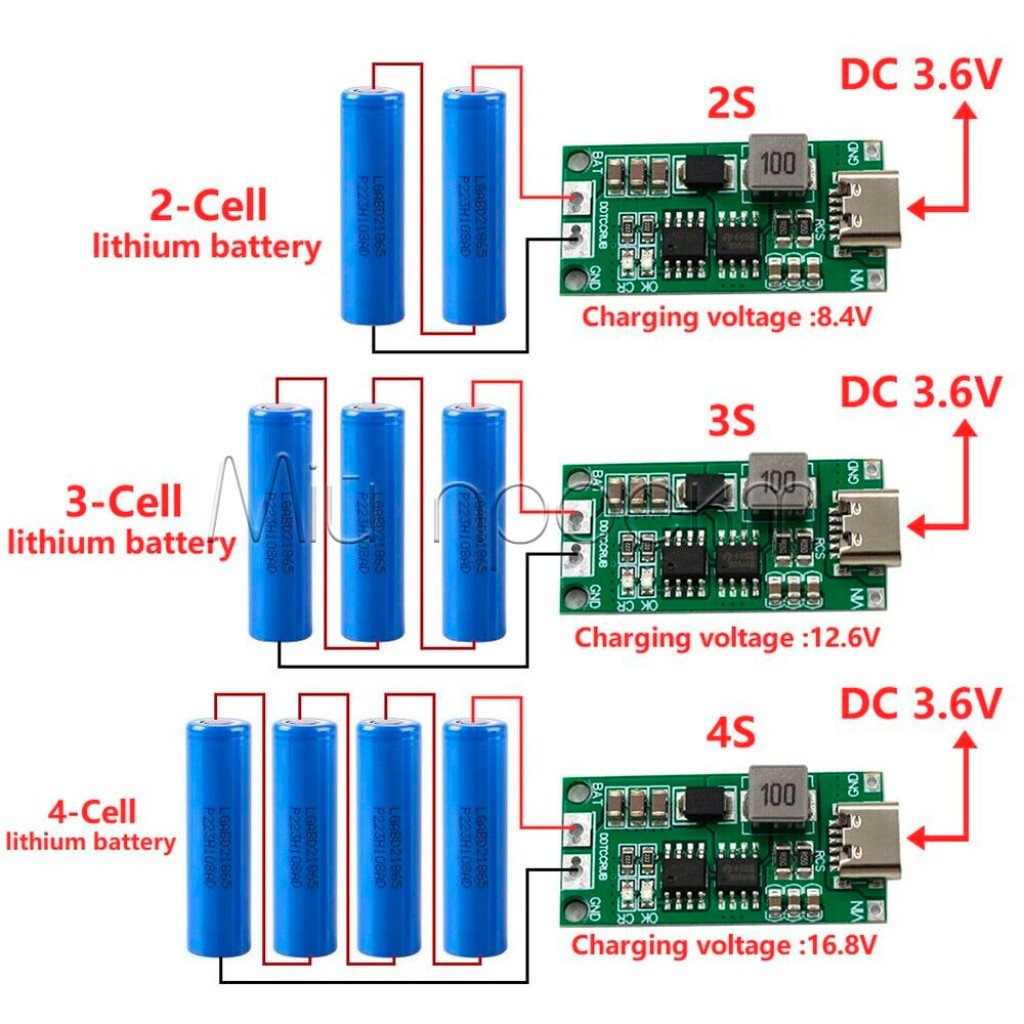

Роль модуля в сборке 2S

Плата управляет зарядкой всей двухсекционной батареи, но не контролирует напряжение каждой секции отдельно и не выравнивает его. Для готовой батареи необходима совместимая BMS 2S с защитой и, желательно, балансировкой. Аккумуляторы в последовательных секциях должны быть одного типа, близкими по состоянию, ёмкости и уровню заряда.

Подойдёт / не подойдёт

Подойдёт

для зарядки Li-ion батареи с двумя последовательными секциями 2S;
для встроенного зарядного узла с входом 3–6 В и отдельной BMS;
для портативной электроники, освещения и робототехники, если батарея, BMS и нагрузка согласованы между собой;
когда требуется выбрать входной ток с учётом возможностей источника питания.

Не подойдёт

для одного Li-ion элемента 1S или сборки 3S;
для LiFePO4, LiHV, Ni-MH и других аккумуляторов с иным напряжением завершения заряда;
в качестве замены BMS, балансира или защиты от чрезмерного разряда и короткого замыкания;
для прямого питания от 9 В, 12 В или другого напряжения выше 6 В;
в качестве готового контроллера powerbank или бесперебойного питания без отдельной схемы power-path.

Примеры применения

Автономный LED-светильник

Модуль может заряжать защищённую батарею 2S от внешнего источника 5 В. Драйвер светодиодов подбирают отдельно с учётом фактического диапазона напряжения батареи и тока нагрузки.

Мобильный робот или портативный прибор

Плата добавляет зарядный вход Type-C к устройству с Li-ion батареей 2S, если BMS контролирует обе секции, а питание нагрузки организовано отдельным совместимым узлом.

Зарядный узел для съёмной батареи 2S

Модуль можно установить в отдельный корпус для зарядки совместимого батарейного блока через его BMS. Разъём батареи должен исключать подключение с обратной полярностью.

Подключение

Выберите модификацию
Согласуйте максимальный зарядный ток с характеристиками аккумуляторов, а входной ток — с возможностями адаптера, кабеля и разъёма.
Подготовьте защищённую сборку 2S
Используйте совместимые Li-ion элементы и BMS 2S. До монтажа проверьте напряжение каждой секции, полярность и схему контактов BMS.
Подключите батарейную сторону
Соедините BAT/GND с зарядными контактами батарейного узла в соответствии с маркировкой платы и BMS. Не подключайте аккумуляторы без проверки полярности мультиметром.
Подайте входное питание
Используйте Type-C или VIN/GND и подайте 3–6 В от одного источника. Не подключайте одновременно два разных источника к разъёму и площадкам.
Проконтролируйте первый цикл
Во время первой зарядки проверяйте напряжение каждой секции, общее напряжение батареи и нагрев платы, кабеля и аккумуляторов. При аномальном нагреве или расхождении напряжений между секциями обесточьте систему.

Ограничения и безопасность

Только для Li-ion 2S

Не подключайте один элемент, батарею 3S или аккумуляторы другого химического типа. Несоответствующее зарядное напряжение может повредить элементы и создать опасный режим.

Полярность и короткое замыкание

Подключение BAT/GND или VIN/GND с обратной полярностью может повредить модуль и аккумуляторы. Выполняйте монтаж при обесточенной системе, изолируйте открытые контакты и не оставляйте первый цикл зарядки без присмотра.

Необходима отдельная BMS 2S

Модуль не балансирует секции и не обеспечивает полную защиту батареи во время зарядки и разрядки. Заряжайте сборку через совместимую BMS и контролируйте напряжение обеих секций.

Источник питания должен соответствовать модификации

Для варианта с большим входным током необходимы соответствующие адаптер и кабель. Если входное напряжение проседает, разъём или кабель нагревается либо зарядка работает нестабильно, используйте модификацию с меньшим током.

Обеспечьте вентиляцию

Не закрывайте плату теплоизоляционными материалами и не устанавливайте её вплотную к аккумуляторам. В корпусе должно оставаться пространство для отвода тепла.

Для питания нагрузки необходима отдельная схема

Модуль не следует использовать в качестве готового узла бесперебойного питания. Для одновременной работы устройства и зарядки батареи применяйте отдельный контроллер power-path или проверенную схему распределения питания.

Совместимые товары и альтернативы

Для защиты и балансировки Li-ion сборки 2S можно рассмотреть BMS HX-2S-JH20 с балансировкой. Перед монтажом сверьте её максимальный ток, габариты и схему подключения с батареей и нагрузкой.

Для другого количества последовательных секций выберите отдельный зарядный модуль: TP4056 для одного элемента 1S или повышающий модуль Type-C для Li-ion 3S на 12,6 В.

FAQ

Что означают обозначения 1 А, 2 А и 4 А?

Это модификации по входному току. Максимальный ток зарядки батареи для них составляет соответственно до 0,55 А, 1,1 А и 1,65 А.

Нужна ли отдельная BMS?

Да. Зарядный модуль работает со всей сборкой 2S, но не балансирует отдельные секции и не заменяет защиту батареи во время разрядки.

Можно ли заряжать один аккумулятор 18650?

Нет. Для одного Li-ion элемента 1S необходим зарядный контроллер с конечным напряжением 4,2 В, например TP4056.

Можно ли питать модуль от адаптера 5 В с Type-C?

Да, если адаптер и кабель стабильно обеспечивают напряжение в пределах 3–6 В и ток выбранной модификации. Наличие разъёма Type-C не гарантирует необходимый ток от любого адаптера.

Можно ли одновременно заряжать батарею и питать устройство?

Для такого режима необходима отдельная схема power-path или контроллер распределения питания. Сам зарядный модуль не следует использовать в качестве готового источника бесперебойного питания.
