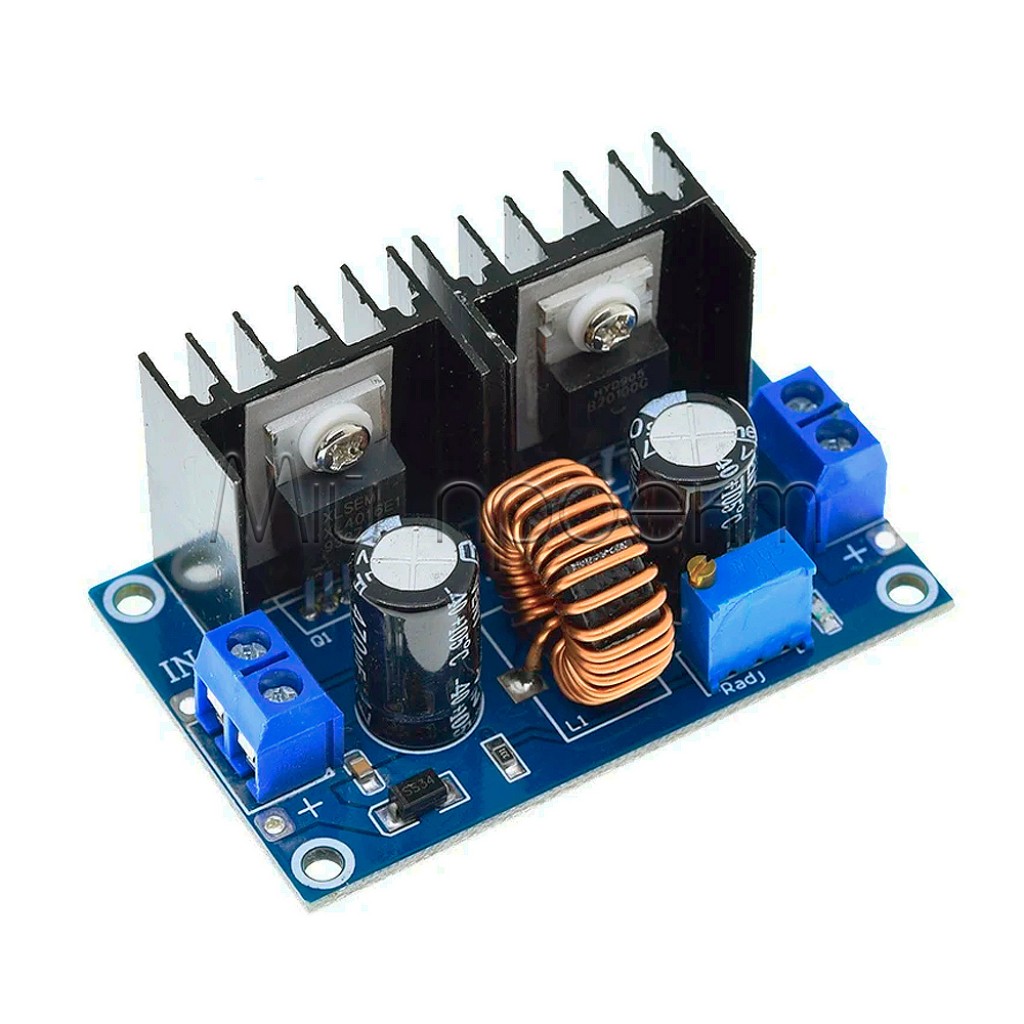

Кратко о модуле XL4016E1
Понижающий DC-DC модуль на контроллере XL4016E1 преобразует более высокое постоянное напряжение в более низкое и подходит для питания электроники от блока питания, аккумуляторной сборки или другого DC-источника.
Входной диапазон модуля составляет 4–38 В, выход регулируется в пределах 1,25–36 В. Это buck-преобразователь: настроенное выходное напряжение должно быть ниже фактического входного с запасом для стабилизации под нагрузкой.
Ключевые характеристики
- Тип
- понижающий DC-DC преобразователь, buck / step-down
- Контроллер
- XL4016E1
- Входное напряжение
- 4–38 В DC
- Выходное напряжение
- 1,25–36 В DC, регулируемое; должно быть ниже входного
- Максимальный выходной ток
- 8 А; не рекомендуется как обычный непрерывный режим
- Рекомендуемый ток
- до 5 А с учётом нагрева и охлаждения
- Частота преобразования
- 180 кГц[1]
- Регулировка
- выходное напряжение, потенциометр; отдельной настройки предела тока нет
- Функции контроллера
- ограничение тока, защита выхода при коротком замыкании и тепловое отключение[1]

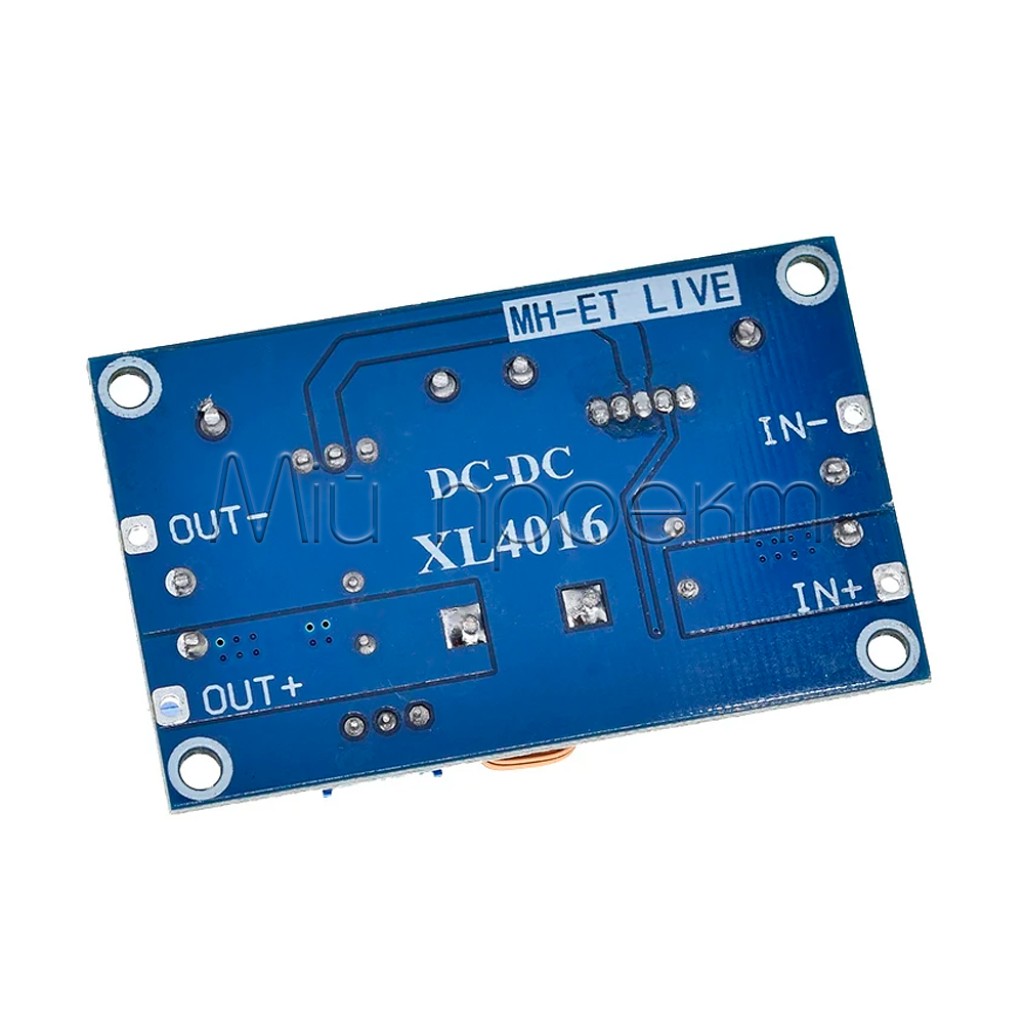

- Подключение
- винтовые клеммы входа и выхода, а также контактные отверстия для пайки

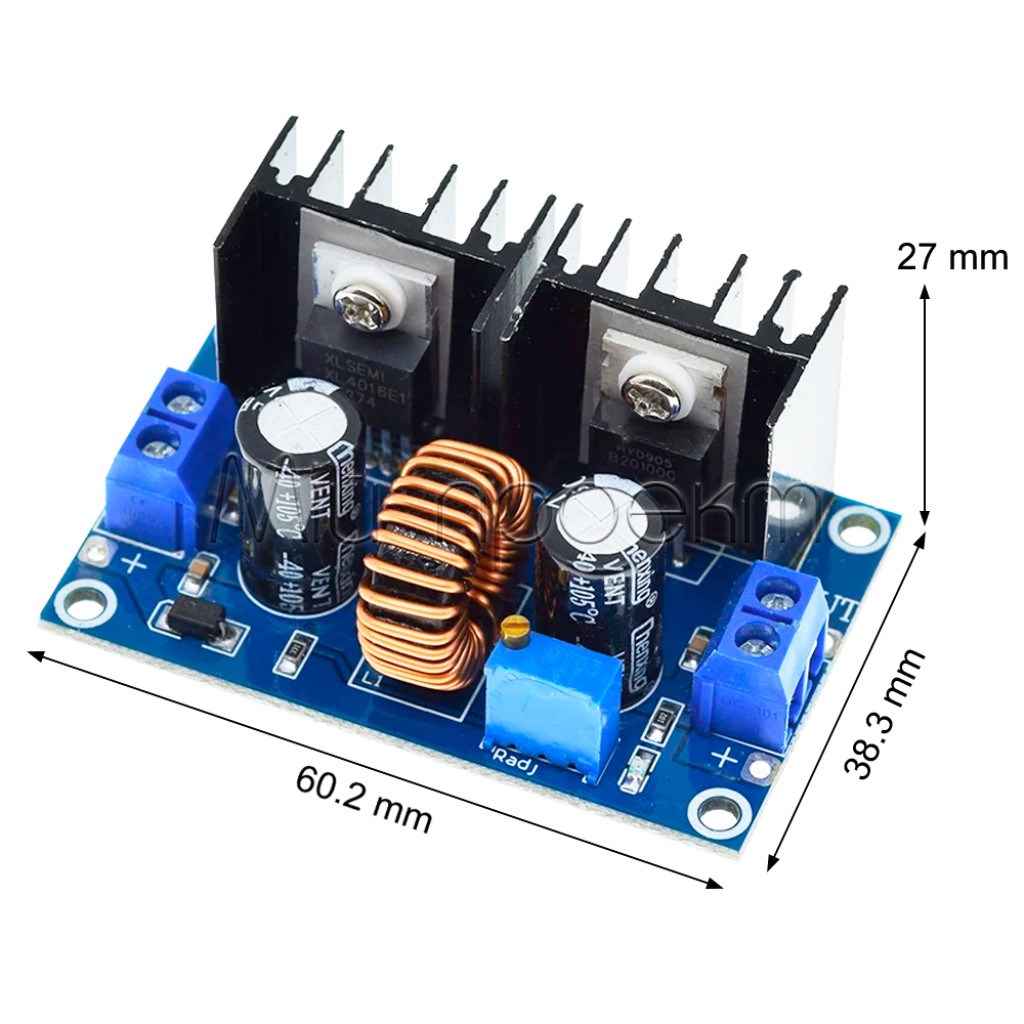

- Размеры модуля
- 60,2 × 38,3 × 27 мм
Подробное описание и особенности
Регулировка выходного напряжения
Потенциометр задаёт выходное напряжение, поэтому модуль можно настроить под конкретную DC-нагрузку. Перед подключением потребителя установите нужное значение без нагрузки и проверьте его мультиметром.
Диапазон 1,25–36 В не означает, что любое значение доступно при любом входном напряжении. Когда входное напряжение приближается к настроенному выходному, запас для стабилизации уменьшается, а напряжение под нагрузкой может проседать.
Ток и тепловой режим
Допустимый продолжительный ток зависит от соотношения входного и выходного напряжения, вентиляции, температуры силовых компонентов, токоотдачи источника, сечения проводов и качества контактов. Значение 8 А не следует использовать как гарантированный непрерывный режим; для продолжительной работы рекомендуется не превышать 5 А.
При нагрузке свыше 5 А необходимы активный обдув и контроль температуры, но само охлаждение не гарантирует безопасную работу при 8 А. Если клеммы, дроссель, контроллер или провода перегреваются либо выходное напряжение проседает, нагрузку необходимо уменьшить.
Пределы регулировки и защиты
Потенциометр регулирует напряжение, а не устанавливает отдельный предел тока. Для режима CC, контролируемого зарядного тока или защиты чувствительного прототипа требуется преобразователь с регулировкой напряжения и тока.
Внутренние функции контроллера помогают при некоторых аварийных режимах, однако не заменяют правильно подобранный внешний предохранитель, достаточное сечение проводов, защиту от переполюсовки и проверку теплового режима готового устройства.
Подойдёт / не подойдёт
Подойдёт
- для понижения стабильного постоянного напряжения в пределах 4–38 В;
- для получения 5 В, 9 В, 12 В, 24 В или другого более низкого напряжения от подходящего DC-источника;
- для питания контроллеров, сенсорных узлов, реле, приводов и другой электроники с известными параметрами;
- для регулируемого канала питания в стенде или прототипе с внешним контролем напряжения;
- для нагрузок до 5 А при надлежащей вентиляции и проверенном тепловом режиме.
Не подойдёт
- для повышения напряжения; для такой задачи необходим повышающий модуль XL6019;
- для гарантированной непрерывной работы при 8 А без проверки нагрева;
- для нагрузок, которым требуется настраиваемое ограничение тока или режим CC/CV; для них подойдёт понижающий модуль XL4015 с регулировкой тока и напряжения;
- в качестве самостоятельного контроллера заряда аккумулятора;
- для прямого подключения чувствительной электроники без предварительной настройки и измерения выходного напряжения.
Примеры применения
Питание 5-вольтовой электроники от 12 В
Модуль можно настроить на 5 В для совместимой платы управления, сенсорного узла или периферии. Перед подключением проверьте выходное напряжение без нагрузки и убедитесь в правильной полярности.
Вспомогательная шина 12 В от источника 24 В
Модуль может питать 12-вольтовую нагрузку, если её пусковое и рабочее потребление укладывается в возможности модуля, источника, проводки и охлаждения.
Регулируемый канал для прототипирования
Потенциометр позволяет подбирать более низкое напряжение для проверки электронных узлов. Модуль не заменяет лабораторный блок питания с точным измерением и настраиваемым ограничением тока.
Питание LED-ленты постоянного напряжения
Модуль подходит для LED-ленты с известным рабочим напряжением и потреблением. Для отдельных мощных светодиодов, которым требуется стабилизация тока, используйте подходящий драйвер.
Подключение и первый запуск
Проверьте источник и нагрузку
Источник должен выдавать 4–38 В DC и обеспечивать необходимый ток. Настроенное выходное напряжение должно быть ниже фактического входного.
Подключите вход
Обесточьте систему, подключите источник к клеммам IN с соблюдением полярности и убедитесь, что вход не перепутан с выходом.
Настройте выход без нагрузки
Подайте питание, измерьте напряжение на OUT и медленно вращайте потенциометр до нужного значения. Для постоянной индикации можно добавить цифровой вольтметр 0,28 дюйма, выбрав совместимую версию и схему подключения.
Подключите нагрузку
Снова отключите питание, подключите потребитель к OUT, проверьте полярность и только после этого включите систему.
Проверьте работу под нагрузкой
Проконтролируйте выходное напряжение, ток, нагрев модуля, клемм и проводов. При просадке напряжения или перегреве уменьшите нагрузку либо улучшите охлаждение.
Ограничения и безопасность
Не допускайте переполюсовки
Перед подачей питания проверьте «плюс» и «минус» на входе и выходе. Ошибочная полярность может повредить преобразователь, источник или подключённое устройство.
Сначала настройте выход
Завышенное выходное напряжение может сразу повредить нагрузку. Первый запуск выполняйте без потребителя и проверяйте VOUT мультиметром.
Не используйте 8 А как обычный продолжительный режим
Для продолжительной работы ориентируйтесь на ток до 5 А и контролируйте температуру. При большей нагрузке необходим активный обдув; для 12-вольтовой системы можно использовать вентилятор 12 В, отдельно подобрав его размер, крепление и способ подключения.
Внутренняя защита не заменяет защиту системы
Подбирайте внешний предохранитель и провода по току источника, нагрузки и самого слабого допустимого элемента цепи. Не используйте максимальный ток модуля как автоматический номинал предохранителя.
Защитите открытую плату
Устанавливайте модуль в сухом вентилируемом месте, не допускайте контакта с металлическими предметами и оставляйте воздушный зазор вокруг силовых компонентов.
FAQ
Может ли модуль повышать напряжение?
Нет. Понижающий модуль формирует выходное напряжение ниже фактического входного.
Можно ли постоянно нагружать модуль током 8 А?
8 А — максимальное значение, а не рекомендуемый непрерывный режим. Для продолжительной работы ориентируйтесь на ток до 5 А; большая нагрузка требует активного охлаждения и отдельной проверки температуры.
Почему проседает выходное напряжение?
Проверьте запас между входным и настроенным выходным напряжением, токоотдачу источника, нагрузку, нагрев, затяжку клемм и сечение проводов.
Регулирует ли модуль выходной ток?
Нет. Потенциометр настраивает выходное напряжение. Для отдельной установки предела тока необходим модуль с режимами CC/CV.
Можно ли заряжать аккумулятор?
Не используйте этот модуль как самостоятельное универсальное зарядное устройство. Аккумулятору необходимы правильный алгоритм заряда, ограничение тока и защита в соответствии с его химическим составом и конфигурацией.
Документы и источники
- XLSEMI, XL4016 Datasheet, Rev. 1.6 — частота преобразования и внутренние функции контроллера XL4016; допустимый режим готового модуля дополнительно определяется компонентами платы, проводкой и охлаждением.
