Кратко о XL6019

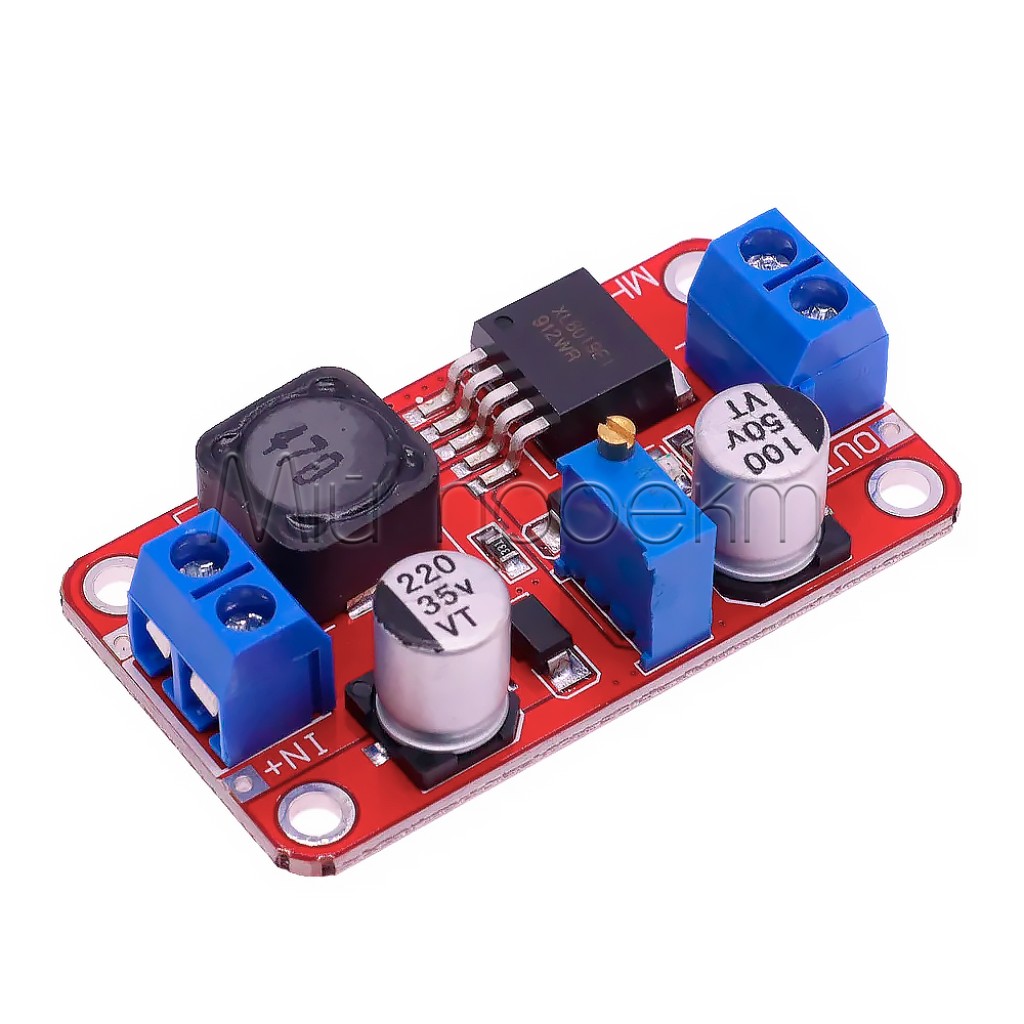

XL6019 — регулируемый повышающий DC-DC модуль для получения более высокого постоянного напряжения от аккумулятора, блока питания или другого DC-источника. Выход настраивается многооборотным потенциометром, а источник и нагрузка подключаются к отдельным винтовым клеммам.
Для рабочего режима используйте вход 5–35 В DC и выход 5–40 В DC. Модуль работает только на повышение: настроенное выходное напряжение должно быть выше фактического входного.
Ключевые характеристики
- Тип
- повышающий DC-DC преобразователь, boost / step-up
- Контроллер
- XL6019
- Входное напряжение
- 5–35 В DC для рабочего режима[1]
- Выходное напряжение
- рекомендуется 5–40 В DC; регулировка до 45 В является предельным режимом
- Рекомендуемый ток
- до 3 А как верхний ориентир; фактическая нагрузка может быть ниже
- Предельное значение тока
- 5 А; не гарантированный непрерывный выходной ток
- Эффективность
- до 94%; зависит от режима преобразования и нагрузки
- Регулировка
- многооборотным потенциометром
- Подключение

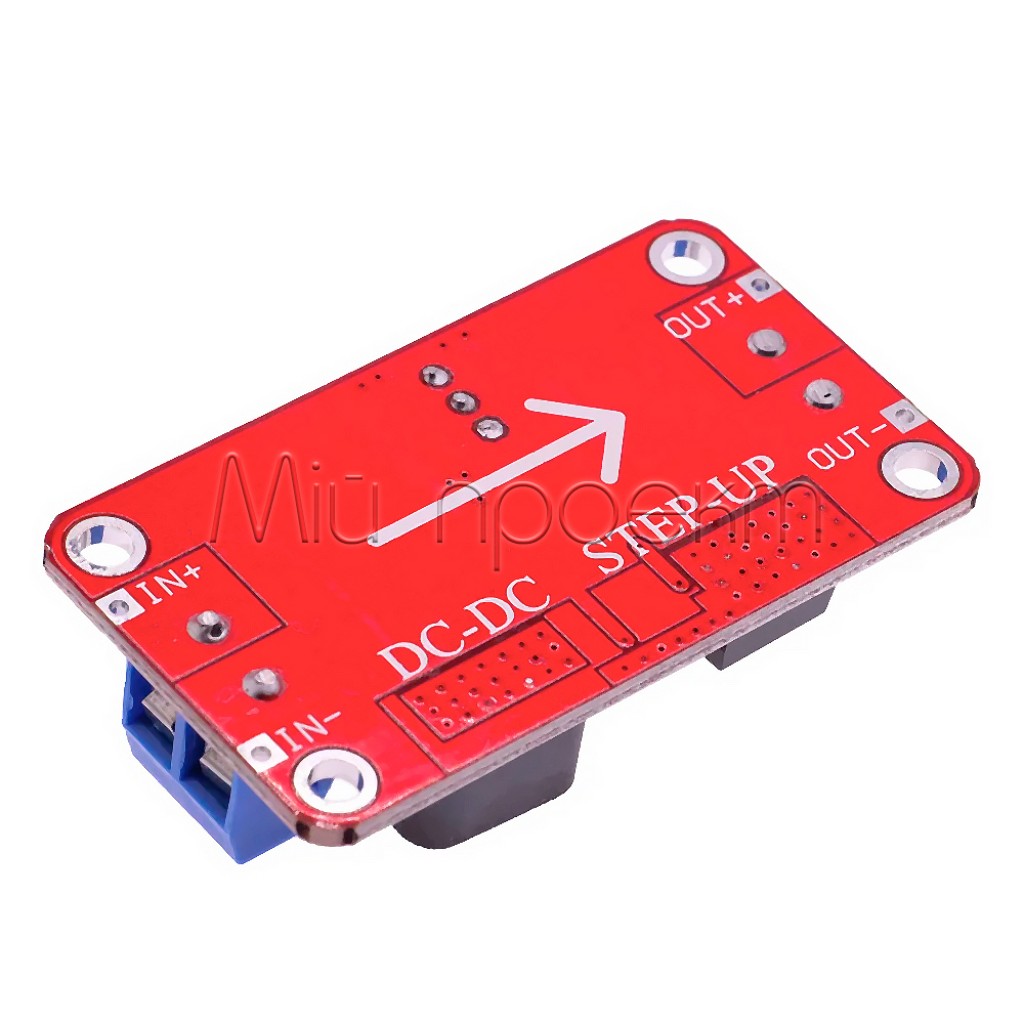

- винтовые клеммы IN+/IN− и OUT+/OUT−
- Индикация
- красный светодиод наличия питания
- Рабочая температура
- −20…+85 °C

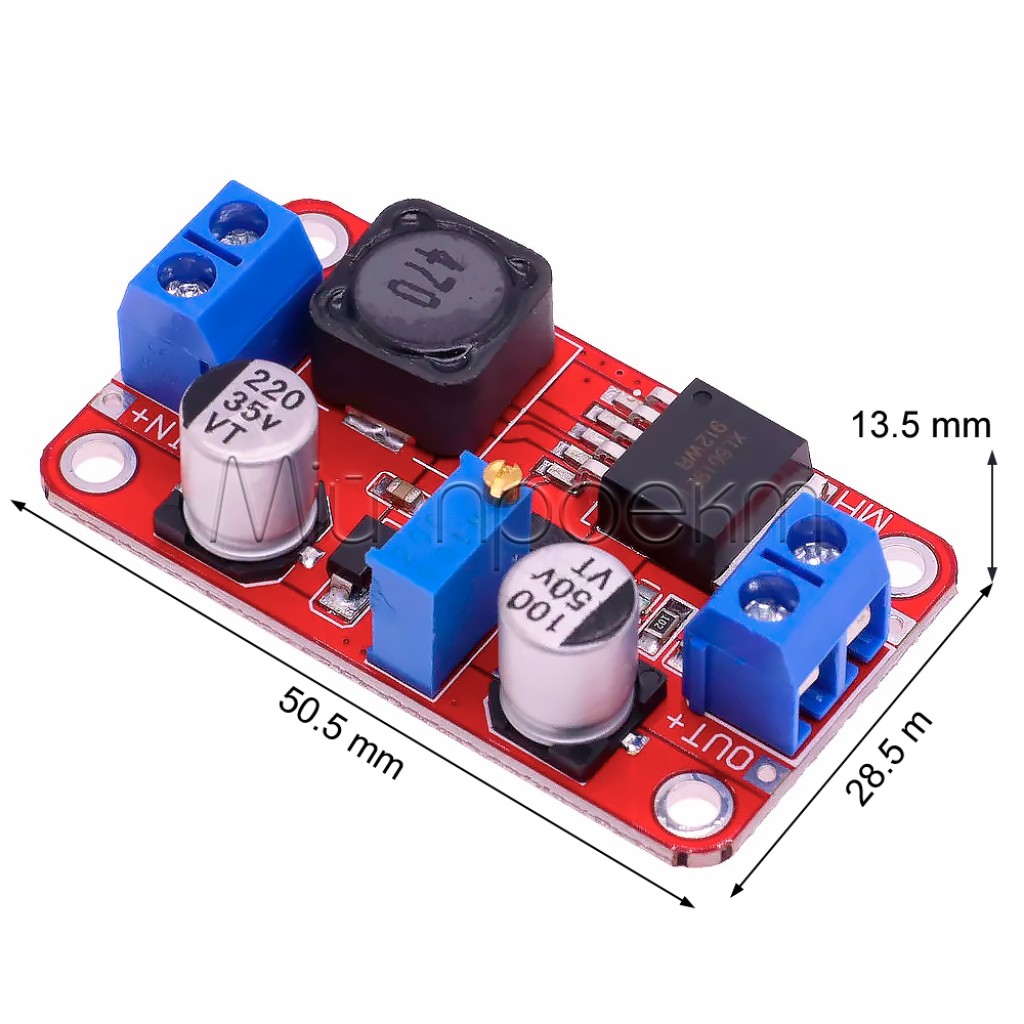

- Размеры модуля
- 50 × 28 × 13 мм
- Масса
- 15 г
Подробное описание и особенности
Повышение напряжения и доступная мощность
XL6019 формирует на выходе напряжение выше напряжения источника. Повышение не создаёт дополнительную мощность: с увеличением разницы между входом и выходом источник должен отдавать больший ток, а часть энергии преобразуется в тепло. Поэтому нагрузку нужно подбирать одновременно по входному и выходному напряжению, токоотдаче источника и температуре платы.
Для продолжительной работы значение 3 А следует использовать только как верхний ориентир, а не как универсальную гарантию. При низком входном напряжении, высоком выходном напряжении или слабом источнике допустимый выходной ток будет меньше. Контроллер XL6019 имеет предельный ток силового ключа 5 А, поэтому число 5 А не равно гарантированному выходному току готового модуля.[1]
Регулировка и индикация
Многооборотный потенциометр позволяет плавно установить нужное выходное напряжение. Светодиод показывает только наличие питания и не отображает значение напряжения. Перед подключением потребителя выход нужно настроить и проверить мультиметром, а после подключения — повторно измерить под нагрузкой.
Пределы защиты
Микросхема XL6019 имеет внутреннее ограничение тока, тепловое отключение и soft-start.[1] Эти функции контроллера не заменяют внешнюю защиту готовой системы: защита модуля от переполюсовки и безопасная продолжительная работа при коротком замыкании не подтверждены.
Примеры применения
Получение 12 В от источника 5 В
Модуль можно настроить на 12 В для совместимой электроники, питаемой от USB-адаптера или пауэрбанка через подходящий кабель либо переходную плату. Источник 5 В должен обеспечивать необходимый входной ток; обычного USB-порта компьютера может оказаться недостаточно.
Повышенная шина 19 или 24 В
От 12-вольтового DC-источника можно сформировать 19 или 24 В для устройства с известными напряжением, полярностью и потреблением. Перед работой проверьте пусковой ток, стабильность выхода и нагрев модуля.
Питание LED-ленты со стабилизацией напряжения
Модуль может повысить напряжение аккумуляторной системы до уровня, необходимого небольшой LED-ленте. Для отдельных мощных светодиодов нужен специализированный драйвер со стабилизацией тока.
Подойдёт / не подойдёт
Подойдёт
- для получения напряжения выше напряжения DC-источника;
- для регулируемой шины питания электронных модулей, контроллеров и вспомогательных узлов;
- для макетирования и ремонта, когда выход контролируется мультиметром;
- для монтажа с винтовыми клеммами без пайки силовых проводов к плате.
Не подойдёт
- для понижения напряжения или стабилизации выхода, если вход может стать выше требуемого значения;
- как зарядный контроллер для аккумулятора или BMS;
- как драйвер мощного светодиода с точной регулировкой тока;
- для нагрузки, которой гарантированно нужны 5 А на выходе;
- для чувствительной электроники без предварительной проверки выходного напряжения и пульсаций в конкретном режиме.
Подключение и первый запуск
Подготовьте источник
Используйте стабильный источник 5–35 В DC с достаточной токоотдачей. Для первого запуска желательно внешнее ограничение тока.
Проверьте клеммы и полярность
Подключите источник к IN+ и IN−. Не меняйте местами вход и выход и не допускайте переполюсовки.
Настройте выход без нагрузки
Подключите мультиметр к OUT+ и OUT− и медленно вращайте потенциометр до нужного напряжения. Многооборотному регулятору может потребоваться несколько полных оборотов, прежде чем показания начнут заметно изменяться.
Подключите потребитель
Обесточьте схему, присоедините нагрузку с правильной полярностью, снова подайте питание и проверьте выходное напряжение.
Проверьте режим под нагрузкой
Контролируйте входное и выходное напряжение, а также нагрев платы. Если выход проседает или модуль быстро нагревается, уменьшите нагрузку либо коэффициент повышения.
Ограничения и безопасность
Настройте напряжение до подключения устройства
На выходе можно случайно установить напряжение до 45 В. Завышенное значение может сразу повредить потребитель, поэтому сначала настройте выход без нагрузки и проверьте его мультиметром.
Не допускайте переполюсовки и короткого замыкания
Защита готового модуля от неправильного подключения и безопасная продолжительная работа при коротком замыкании не подтверждены. Ошибка может повредить плату, источник, провода или нагрузку.
Не рассчитывайте на постоянные 5 А
Доступный выходной ток уменьшается с ростом коэффициента повышения и ограничивается мощностью источника и нагревом. Даже рекомендуемые 3 А требуют проверки в конкретном режиме.
Добавьте защиту рядом с мощным источником
При питании от аккумулятора или автомобильной сети установите предохранитель как можно ближе к источнику и подберите его номинал под проводку и рабочий ток. Для цепи 12 или 24 В DC можно использовать автомобильный предохранитель Mini с совместимым держателем.
Оставляйте запас по напряжению и температуре
Для обычной работы не превышайте 35 В на входе и 40 В на выходе. Обеспечьте вентиляцию и не закрывайте нагруженный модуль теплоизоляционными материалами.
FAQ
Можно ли получить 12 В от пауэрбанка 5 В?
Да, если пауэрбанк, кабель и переходная плата обеспечивают необходимый входной ток. Сначала выставьте 12 В без нагрузки, а затем проверьте просадку напряжения и нагрев с подключённым потребителем.
Может ли XL6019 понижать напряжение?
Нет. Эта плата имеет повышающую топологию, поэтому выход должен быть выше фактического входного напряжения.
Можно ли постоянно нагружать модуль током 5 А?
Нет, 5 А не является гарантированным непрерывным выходным током. Для работы используйте 3 А только как верхний ориентир и уменьшайте нагрузку при большом повышении напряжения, просадке выхода или сильном нагреве.
Почему потенциометр сначала не изменяет напряжение?
Многооборотный регулятор может находиться далеко от рабочей точки. Медленно сделайте несколько полных оборотов, постоянно контролируя выход мультиметром и не подключая чувствительную нагрузку.
Показывает ли светодиод выходное напряжение?
Нет. Светодиод показывает только наличие питания. Для настройки и контроля нужен мультиметр или отдельный вольтметр.
Альтернативы по типу задачи
- Если нужны похожий диапазон повышения, винтовые клеммы и встроенная индикация напряжения, рассмотрите XH-M411 с цифровым вольтметром.
- Для компактного маломощного повышения от USB-источника доступны два варианта MT3608: со входом micro-USB и со входом Type-C. Оба рассчитаны на меньшую нагрузку — до 1 А как рекомендуемый уровень.
Документы и источники
- XLSEMI, XL6019 Datasheet, Rev. 1.5 — рабочий диапазон питания контроллера 5–40 В, ток силового ключа 5 А, КПД до 94% и внутренние функции защиты микросхемы. Параметры готового модуля дополнительно зависят от его внешних компонентов и охлаждения.
