Микроконтроллер STC 15F104W-35I корпус SOP8

Страна-производитель: Китай Код товара: 5470
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0

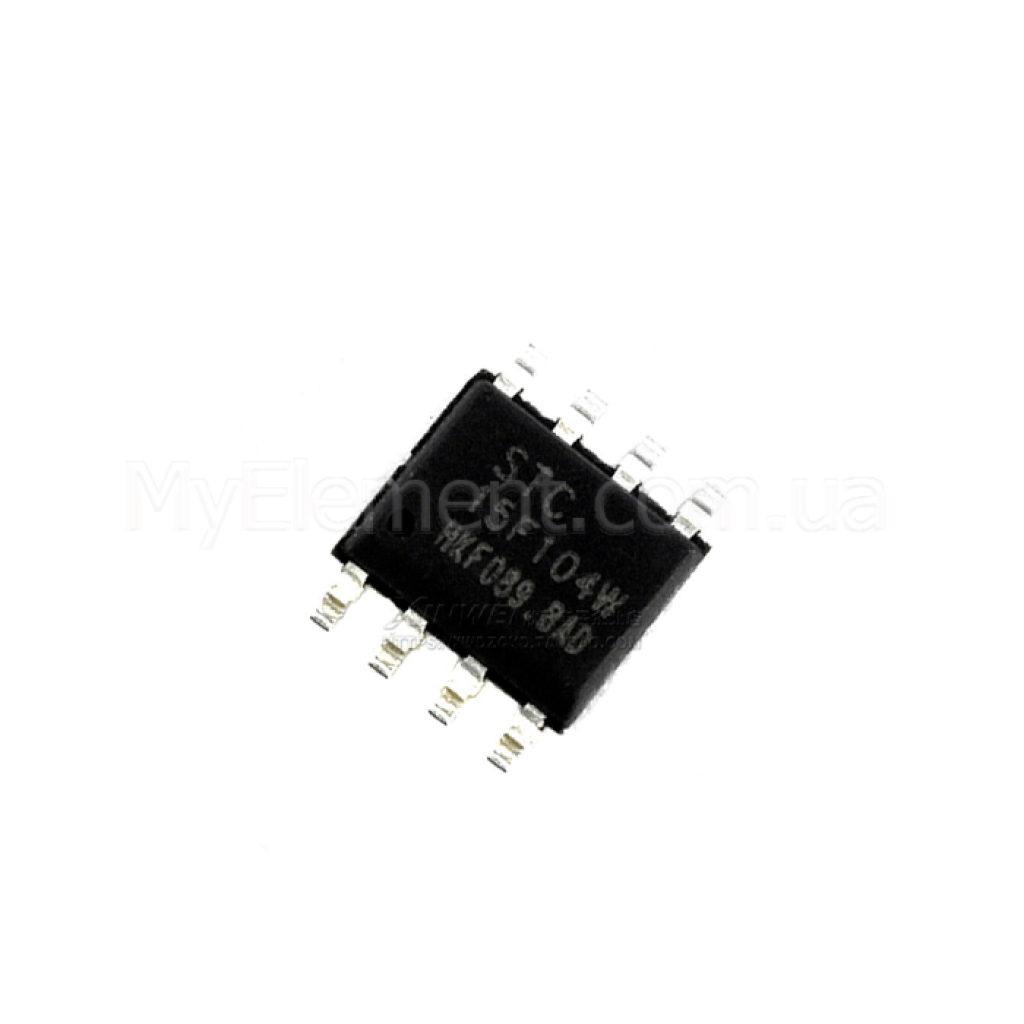

Микроконтроллер STC 15F104W-35I корпус SOP8
Есть в наличии
Код товара: 5470
30.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Количество контактов:8
Способ монтажа:SMD
Тип корпуса:SOP-8
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микроконтроллер STC 15F104W-35I корпус SOP8
Код товара: 5470
30.00 грн
Описание

Микроконтроллер STC15F104W-35I SOP-8

Компактный 8‑битный 1T‑8051‑совместимый микроконтроллер со встроенным RC‑генератором до 35 МГц, рассчитанный на работу от 3.8–5.5 В в корпусе SOP‑8.

Основные преимущества

1T‑ядро 8051

Выполняет инструкции за 1 такт, обеспечивая в 8–12 раз более высокую производительность по сравнению с классическим 8051 при той же частоте.

Встроенный RC‑генератор

Точный внутренний RC‑тактовый генератор 5–35 МГц (±0.3% с тип. температурным дрейфом), без необходимости во внешнем кварце для 8‑выводной серии.

Простое ISP‑программирование

Загрузка прошивки через UART (P3.0/P3.1) с поддержкой защищённой (зашифрованной) загрузки.

Надёжность и энергоэффективность

Внутренний многоуровневый POR/обнаружение низкого напряжения, сторожевой таймер и режимы Slow‑Down/Idle/Power‑Down.

Ключевые характеристики

ЯдроСовместимо с 8051, 1T (single‑cycle)
Память Flash4 КБ
SRAM128 байт
EEPROM1 КБ
Напряжение питания3.8–5.5 В
Тактовая частотадо 35 МГц (внутренний RC)
Количество линий I/O6 (в корпусе SOP‑8)
Таймеры/счётчики2 (T0, T2) с возможностью вывода программируемого тактового сигнала
UARTПрограммно через P3.0/P3.1 (аппаратного UART нет)
ADCОтсутствует
Сторожевой таймерЕсть
Диапазон температур−40…+85 °C (индекс “I” — промышленный)
КорпусSOP‑8

Детальные технические параметры

  • Внутренний высокоточный RC‑генератор: ±0.3%; типовой температурный дрейф ±1% (−40…+85 °C) / ±0.6% (−20…+65 °C).
  • Внешний кварцевый резонатор для 8‑выводной серии не поддерживается; доступен вывод MCLKO для делённого вывода внутренней частоты.
  • Программируемые выходы тактового сигнала: T0CLKO (P3.5), T2CLKO (P3.0), MCLKO (P3.4).
  • Режимы энергосбережения: Slow‑Down, Idle (пробуждение всеми прерываниями), Stop/Power‑Down с внутренним таймером пробуждения.
  • Внутренний надёжный ресет с выбором порога (8 уровней), обнаружение низкого напряжения питания.
  • ISP‑программирование через последовательный интерфейс; поддержка защищённой загрузки и управления RS485 (на уровне функций загрузчика).
Примечание: параметры основаны на документации STC MCU Limited для STC15F104W-35I. Источник: STC MCU Limited Datasheet (PDF).

Основные области применения

  • Простые встроенные контроллеры, управление реле и индикаторами.
  • Бытовая электроника и малые автоматы с питанием 5 В.
  • Интерфейсные узлы с программным UART, простые датчики/сигнализаторы.
  • Освещение, управление двигателями малой мощности, DIY‑проекты.

Совместимые обозначения и альтернативы

В рамках той же серии возможны замены с близкими параметрами: STC15F103W (3 КБ Flash) или STC15L104W (3.6–2.4 В, 3.3‑вольтовый вариант). Проверяйте соответствие напряжения питания и объёма памяти.

Вопросы‑ответы (FAQ)

Поддерживает ли STC15F104W внешний кварцевый резонатор?

Для 8‑выводной серии STC15F104W внешний кварц не поддерживается; используется внутренний RC‑генератор 5–35 МГц с возможностью вывода MCLKO.

Как осуществляется программирование микроконтроллера?

Через ISP по UART, используя линии P3.0 (RxD) и P3.1 (TxD) в сочетании с таймером; поддерживается защищённая загрузка.

Есть ли аппаратные UART/ADC?

Аппаратных UART и ADC нет; последовательный интерфейс реализуется программно через P3.0/P3.1.

Характеристики
Основные
Количество контактов
8
Способ монтажа
SMD
Тип корпуса
SOP-8
