XL4015 DC-DC Понижающий регулируемый модуль тока и напряжения 5A

Страна-производитель: Китай Код товара: 1487

Все о товаре

Описание

Характеристики

Отзывы 1

Вопросы1

XL4015 DC-DC Понижающий регулируемый модуль тока и напряжения 5A

Нет в наличии

Код товара: 1487

97.00 грн

Защита от обратной полярности на входе:отсутствует (при необходимости установите последовательно на входе мощный диод)

-Входное напряжение-:4...38 В

-Выходное напряжение-:1.25...36 В

-Максимальный ток-:5 А

-Исходящая мощность-:макс. 75 Вт

-Рабочая частота-:180 кГц

-Эффективность-:до 96%

-Защита-:да (короткое замыкание: 8 А; перегрев: автоотключение)

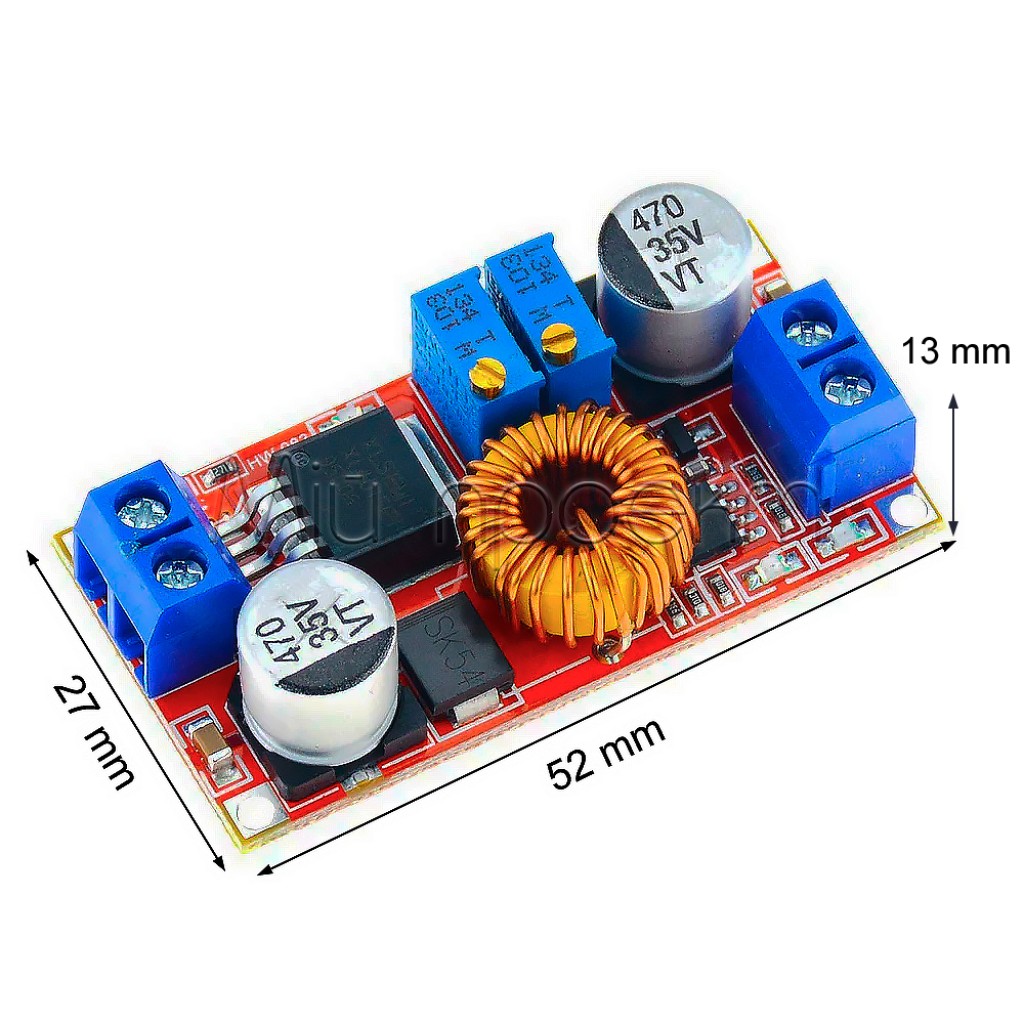

-Размеры-:52 x 27 x 13 мм

-Диапазон рабочей температуры-:-40...+85 °C

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Почта

от 49 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

XL4015 DC-DC Понижающий регулируемый модуль тока и напряжения 5A

Код товара: 1487

97.00 грн

Описание

🏷️ DC-DC модуль

XL4015 DC-DC понижающий регулируемый модуль тока и напряжения 5A

Управляемое понижение напряжения с точной настройкой выхода и лимита тока для питания, зарядки и тестовых стендов.

⚡ Быстрый обзор

Тип преобразования: понижающий DC-DC (buck) модуль на XL4015E1
Входное напряжение: 4...38 В
Выходное напряжение: 1.25...36 В, регулируемое
Максимальный ток: до 5 А
Мощность: до 75 Вт
Рабочая частота и КПД: 180 кГц, эффективность до 96%
Защита и размер: короткое замыкание до 8 А, автоотключение при перегреве, 52 x 27 x 13 мм

📖 Общее описание

XL4015 — это импульсный DC-DC модуль для понижения постоянного напряжения с возможностью отдельно настраивать выходное напряжение и предел тока. Он подходит там, где нужно получить стабильное питание от более высокого источника, например от блока питания, аккумулятора или автомобильной бортовой сети.

В отличие от простых понижающих преобразователей, этот модуль даёт больше контроля над нагрузкой: вы задаёте не только нужные вольты, но и максимально допустимый ток. Это делает его удобным для питания чувствительной электроники, LED-нагрузок, экспериментальных схем и самодельных источников питания.

Модуль построен на базе микросхемы XL4015E1 и работает по buck-принципу, то есть уменьшает напряжение с хорошей энергоэффективностью. Такой формат особенно полезен в DIY, робототехнике, автоматике и сервисных задачах, где нужно компактное, управляемое и универсальное решение.

Если вам нужен регулируемый преобразователь для питания, зарядных сценариев или лабораторных применений, этот модуль позволяет быстро собрать функциональный узел без сложной обвязки и долгой настройки.

✅ Технические преимущества

Двойная регулировка выхода

Модуль позволяет отдельно настраивать напряжение и лимит тока, поэтому его можно использовать не только как понижающий стабилизатор, но и как основу для простых CC/CV сценариев — от питания электроники до зарядных узлов.

Импульсная эффективная архитектура

Схема на XL4015E1 работает с высоким КПД, поэтому теряет меньше энергии в тепло по сравнению с линейными стабилизаторами. Это удобно для автономных систем, аккумуляторного питания и компактных корпусных решений.

Пригоден для нагрузок, чувствительных к току

Наличие ограничения тока помогает безопаснее работать с LED-нагрузками, аккумуляторами, модулями и экспериментальными схемами, где важно не превышать допустимое потребление во время запуска или в режиме перегрузки.

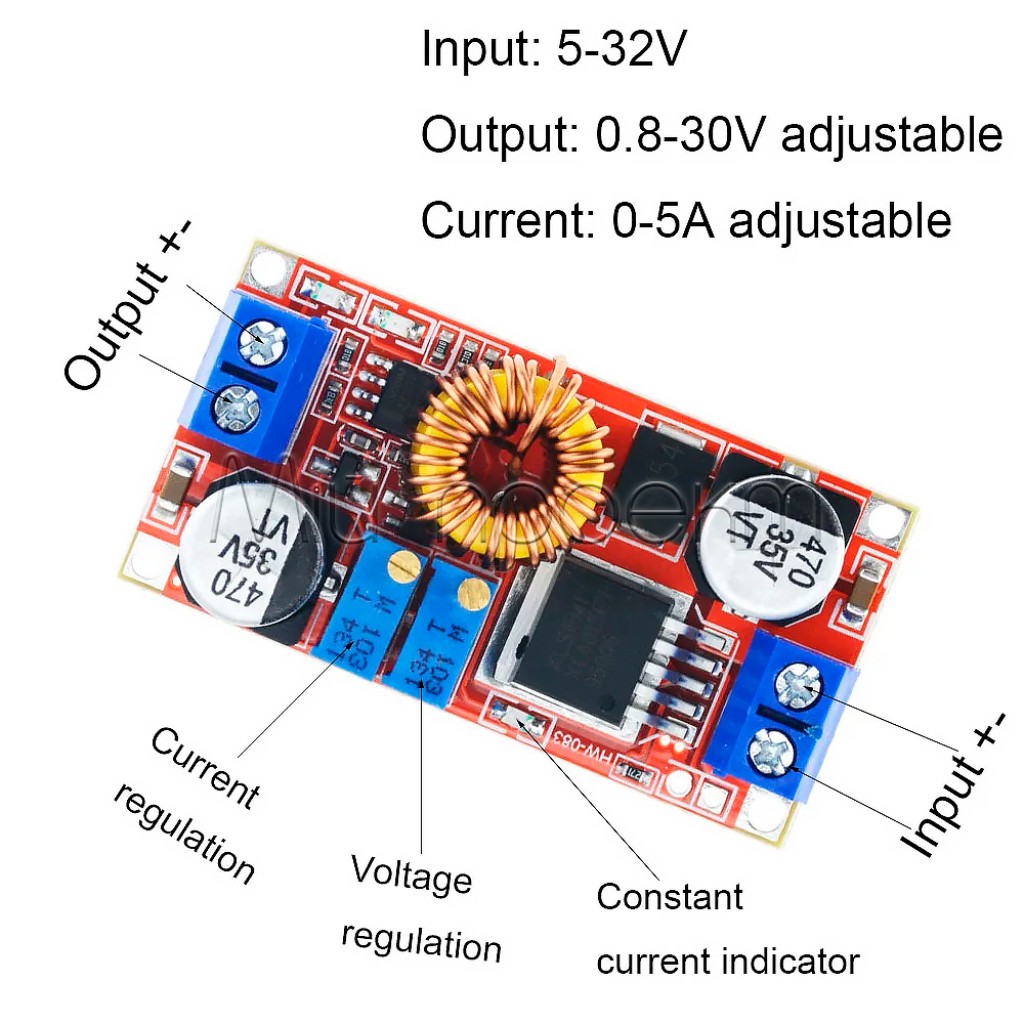

Удобная ручная настройка

Для регулировки используются многооборотные потенциометры, что позволяет точнее устанавливать параметры, чем на модулях с грубой одновитковой подстройкой. Это полезно для лабораторных и сервисных задач.

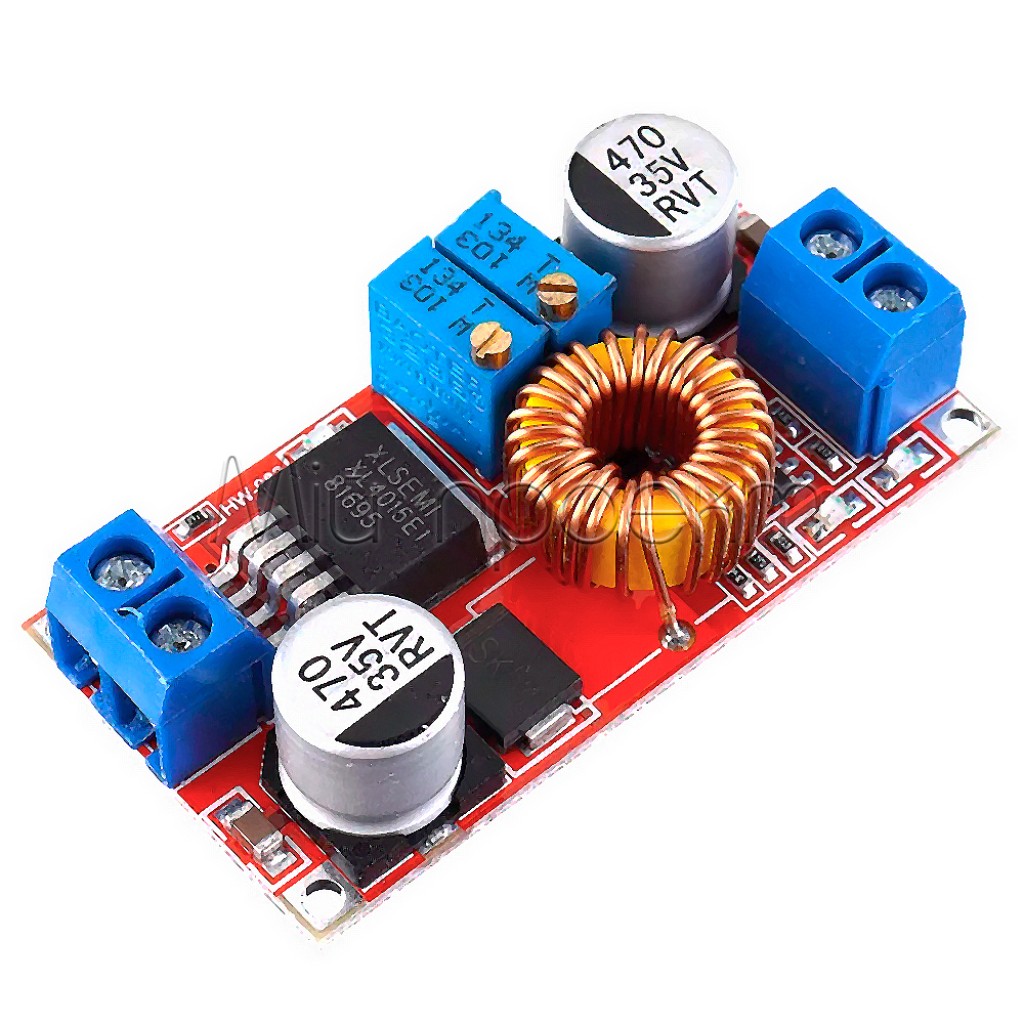

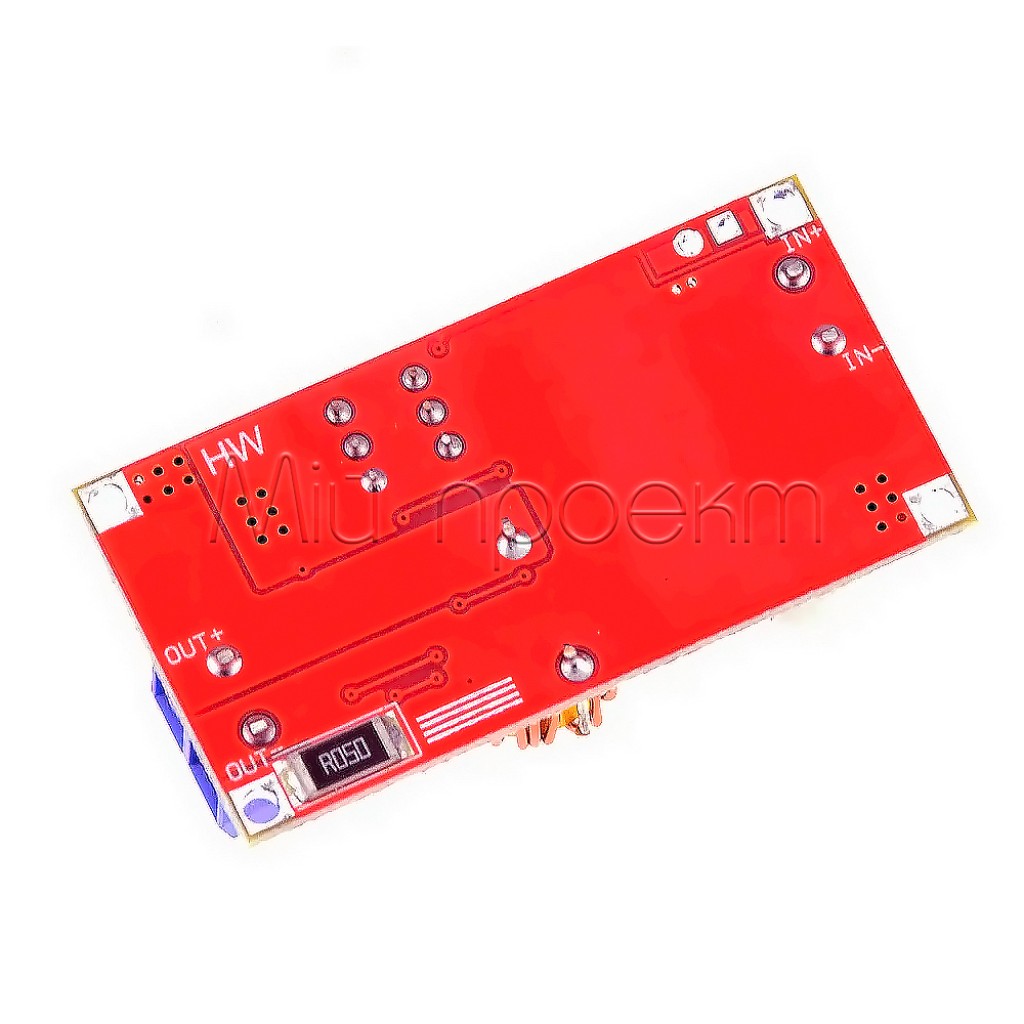

Встроенная силовая и управляющая обвязка

На плате уже реализованы ключевые узлы: тороидальный дроссель, электролитические конденсаторы 470 мкФ 35 В, операционный усилитель для схемы регулировки тока и стабилизатор 78L05 для питания управления. Это упрощает интеграцию модуля в готовое устройство.

Индикация рабочего состояния

Два светодиода упрощают контроль за поведением модуля: красный показывает наличие питания, а синий помогает отслеживать состояние нагрузки или работу в режиме ограничения тока во время настройки и тестирования.

🔧 Где применяется

Питание LED-систем

Подходит для светодиодных лент, панелей и других LED-нагрузок, где нужно стабильное пониженное питание или контроль тока.

Зарядные узлы

Может использоваться в самодельных зарядных решениях для аккумуляторов, где нужно отдельное выставление напряжения и допустимого тока.

Лабораторные и сервисные стенды

Удобно брать как основу для компактного настольного блока питания, тестовых адаптеров и отладочных стендов.

Робототехника и двигатели

Подходит для питания микромоторов, приводов, контроллеров и вспомогательных узлов в DIY-проектах, моделизме и автоматизации.

Автомобильная электроника

Помогает получить стабильное более низкое напряжение от 12 В или 24 В системы для питания чувствительных устройств, модулей и периферии.

Микроконтроллеры и радиоэлектроника

Полезен в проектах с Arduino-совместимыми платами, периферийными модулями, радиоаппаратурой и другой низковольтной электроникой.

🧩 Быстрый старт

Подключите вход питания

Подайте постоянное напряжение на входные клеммы модуля с правильной полярностью. Источник должен быть выше желаемого выходного напряжения, поскольку модуль работает только как понижающий преобразователь.

Выставьте выходное напряжение

Без критичной нагрузки на выходе отрегулируйте многооборотный потенциометр напряжения и проверьте значение мультиметром. Ориентируйтесь на нужную рабочую точку вашего устройства.

Настройте ограничение тока

Через второй потенциометр задайте максимальный ток. Лучше всего делать это с тестовой нагрузкой или контрольным резистором, чтобы безопасно подготовить модуль к работе с чувствительной электроникой или аккумулятором.

Подключите нагрузку

После проверки параметров подключите потребитель к выходным клеммам. Красный светодиод показывает наличие питания, синий помогает контролировать режим работы под нагрузкой.

Оцените нагрев в реальном режиме

После запуска проверьте температуру микросхемы XL4015, дросселя и проводов. Если система работает на повышенном токе или в закрытом корпусе, сразу продумайте охлаждение.

⚠️ Важно знать / Нюансы

Нет защиты от обратной полярности

При ошибочном подключении входных клемм модуль можно повредить. Если есть риск переполюсовки, установите последовательно на входе мощный диод или другой узел защиты.

Осторожно с высоким входным напряжением

Хотя модуль часто указывают как совместимый с широким диапазоном входа, для длительной стабильной работы лучше не подходить вплотную к предельным значениям. В практическом использовании повышенное входное напряжение увеличивает нагрузку на элементы управления, в частности на 78L05.

При высоком токе нужно охлаждение

При токах свыше 1.5 А нагрев заметно возрастает, а на уровнях от 3 А и выше стоит предусмотреть дополнительный радиатор для XL4015 и контроль температуры дросселя. В закрытом корпусе без вентиляции запас по току уменьшается.

Разница между входом и выходом влияет на КПД

Чем больше перепад между входным и выходным напряжением, тем больше тепловых потерь. Для более эффективной работы и меньшего нагрева желательно, чтобы эта разница оставалась умеренной.

Для токовых нагрузок нужны более толстые провода

На уровнях свыше 2 А используйте провода достаточного сечения и хорошо затягивайте подключения. Слабые контакты вызывают падение напряжения, паразитический нагрев и нестабильную работу под нагрузкой.

Не используйте как повышающий преобразователь

Это именно buck-модуль, поэтому он не может поднять напряжение выше входного. Если источник питания уже ниже необходимого уровня, нужен другой тип DC-DC преобразователя.

❓ Частые вопросы

Подойдёт ли этот модуль для зарядки аккумуляторов?

Да, модуль часто используют в CC/CV сценариях, где важно выставить нужное напряжение и ограничить ток. Но перед зарядкой обязательно проверьте требования именно вашего типа аккумулятора и точно настройте параметры.

Можно ли питать от него Arduino, сенсоры или другую цифровую электронику?

Да, если вы предварительно выставили правильное выходное напряжение и проверили его мультиметром. Для микроконтроллеров и чувствительных модулей важно не подключать выход без предварительной настройки.

Выдержит ли он постоянную работу на 5 А?

Пиковое или номинальное значение 5 А возможно, но реальный безопасный режим зависит от вентиляции, температуры окружающей среды, перепада напряжения и качества подключения. Для длительной работы на высоком токе стоит закладывать запас и организовать охлаждение.

Можно ли использовать модуль в автомобиле?

Да, он подходит для автомобильных DC-систем, если напряжение питания находится в рабочем диапазоне и учтены помехи, пиковые броски и полярность. Для бортовых применений желательно добавить входную защиту и не работать непосредственно на пределе параметров.

Как понять, что модуль мне подходит?

Он подходит, если вам нужно снизить постоянное напряжение, вручную выставить выход и иметь контроль по току. Если же нужно повышение напряжения, цифровое управление или заводской готовый зарядный алгоритм под конкретную химию аккумулятора — лучше выбрать другое решение.

🏷️ Теги

#DC-DC #buck #XL4015 #XL4015E1 #понижающийПреобразователь #регулируемоеНапряжение #ограничениеТока #импульсныйБлокПитания #LEDдрайвер #зарядныйМодуль

Характеристики

-Основные-

-Входное напряжение-

4...38 В

-Выходное напряжение-

1.25...36 В

-Максимальный ток-

5 А

-Исходящая мощность-

макс. 75 Вт

-Рабочая частота-

180 кГц

-Дополнительные-

Защита от обратной полярности на входе

отсутствует (при необходимости установите последовательно на входе мощный диод)

-Эффективность-

до 96%

-Защита-

да (короткое замыкание: 8 А; перегрев: автоотключение)

-Размеры-

52 x 27 x 13 мм

-Диапазон рабочей температуры-

-40...+85 °C

-Вес-

25 г

Отзывы

Рейтинг товара

Отзывов: 1

Євген

19 февраля (23:24)

Використовував для аккумулятора 2S та 5S, 2.5А оптимальний струм, далі модуль достатньо сильно шумить і гріється до 60 градусів. Короткочасні (5хв) 4А витримує з радіатором 9х9мм на мікросхемі. Важливо використовувати діод при деяких схемах ДБЖ

Достоинства товара:

Чітке регулювання напруги і струму. Низькі пульсації при різниці напруг 3-5в

–

Недостатки товара:

Трохи шумний

Отзыв полезен? 1

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Александр

01 февраля (01:30)

Доброй ночи.А потенциометры находятся в правильном положении,потому,что некоторые описывают,что потенциометр(СС)должен стоять у микросхемы,а там стоит(CV).Вопрос:он служит точно как драйвер для светодиодных лент и матриц?И на картинке правильное обозначение(и расположение их)?

Ответ:

02 февраля (10:24)

Ми не можемо знати, що хто описує. Потенціометрі стоять на своїх місцях. Потенціометри не служать як драйвер для світлодіодних стрічок. Це понижуюючий DC-DC модуль для пониження напруги та обмежання по струму за потреби
