Кратко о MT3608 с Type-C

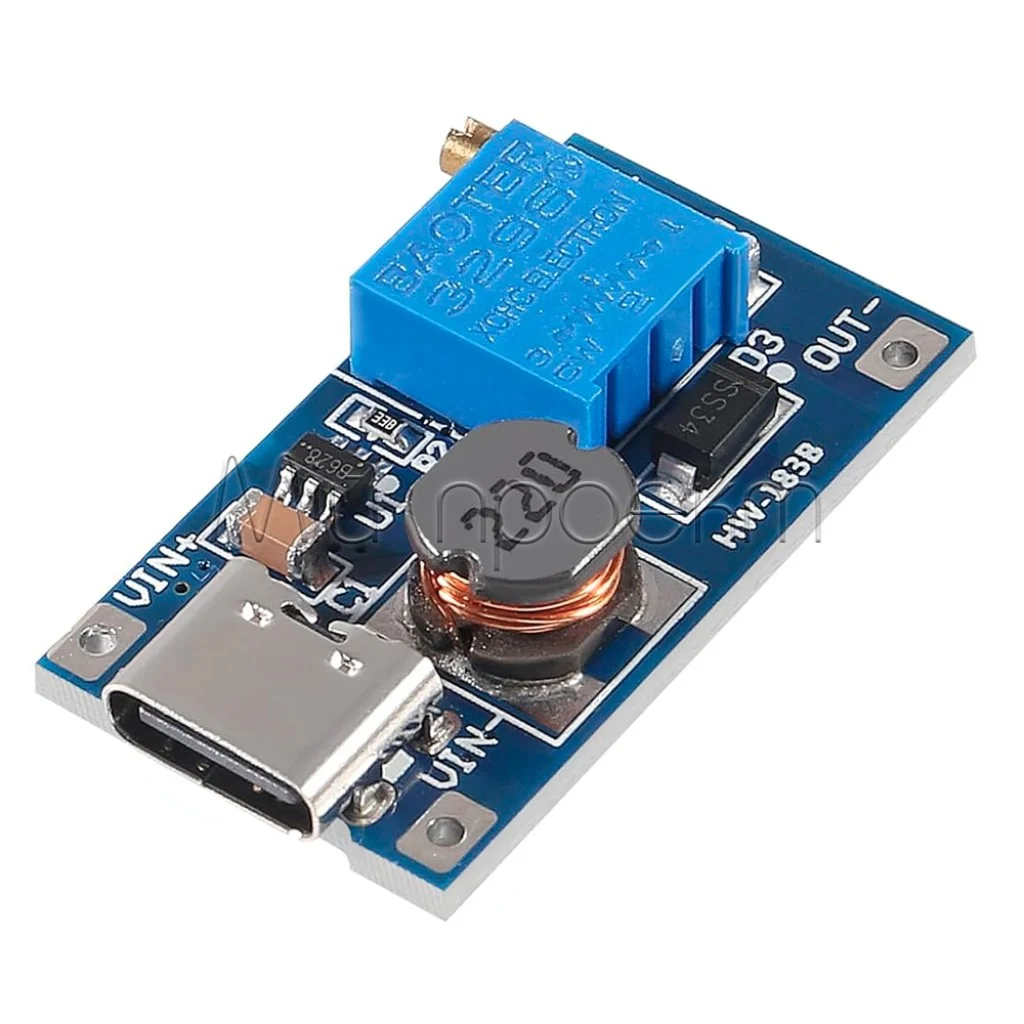

MT3608 с Type-C — компактный регулируемый повышающий DC-DC модуль для получения более высокого постоянного напряжения от USB-источника, блока питания или аккумуляторной системы. Выход настраивается потенциометром в пределах 2,5–28 В, но всегда должен быть выше фактического входного напряжения.
Разъём Type-C упрощает питание от стандартного USB-источника 5 В. Поддержка USB Power Delivery или Quick Charge не заявлена, поэтому модуль не следует использовать как триггер для автоматического получения повышенного напряжения от зарядного устройства.
Ключевые характеристики
- Тип
- повышающий DC-DC преобразователь, boost / step-up
- Контроллер
- MT3608
- Входное напряжение модуля
- 2–24 В DC; через Type-C используйте стандартное USB-питание 5 В
- Выходное напряжение
- 2,5–28 В DC, регулируемое; должно быть выше входного
- Рекомендуемый ток
- до 1 А как ориентир; зависит от соотношения напряжений, источника и охлаждения
- Максимальный ток на входе
- 2 А
- Эффективность
- до 93%; зависит от режима преобразования и нагрузки
- Регулировка
- потенциометром
- Подключение
- вход Type-C; выходные площадки под пайку OUT+ и OUT−

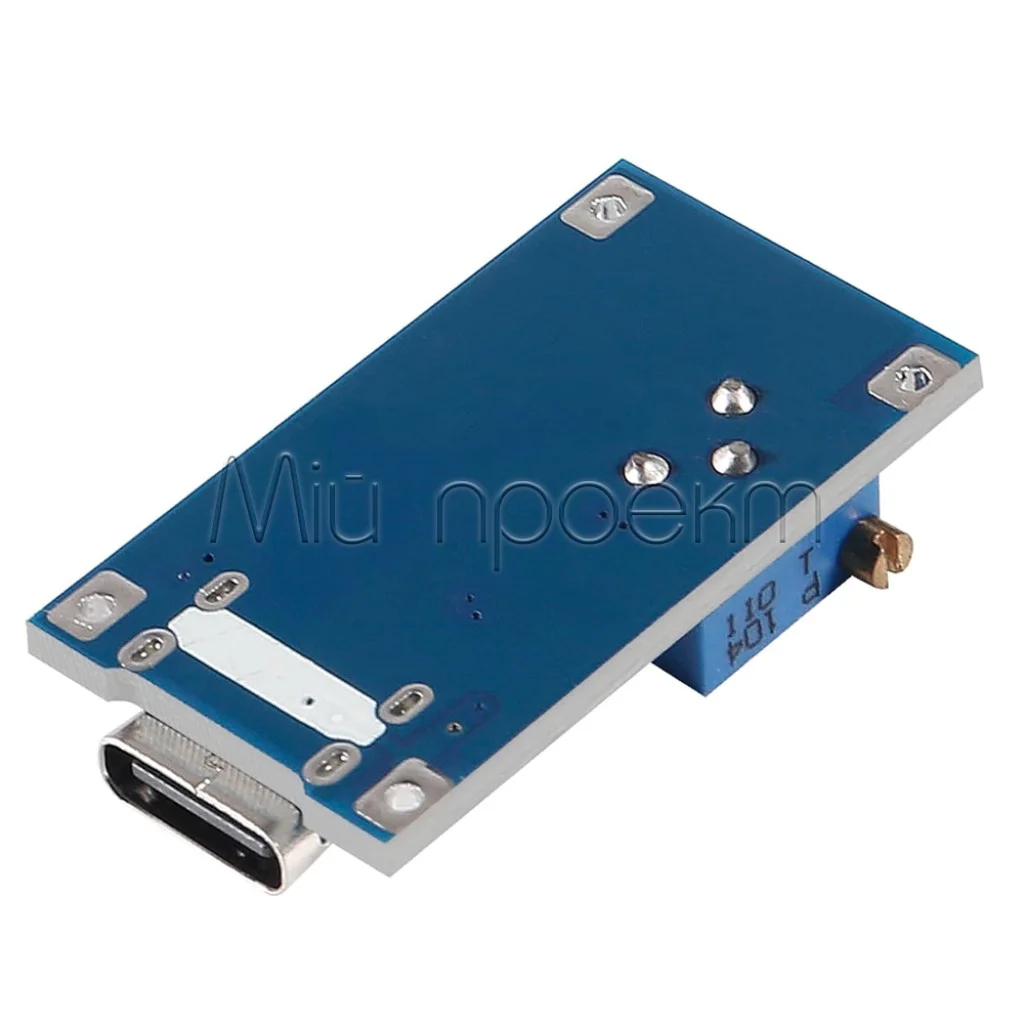

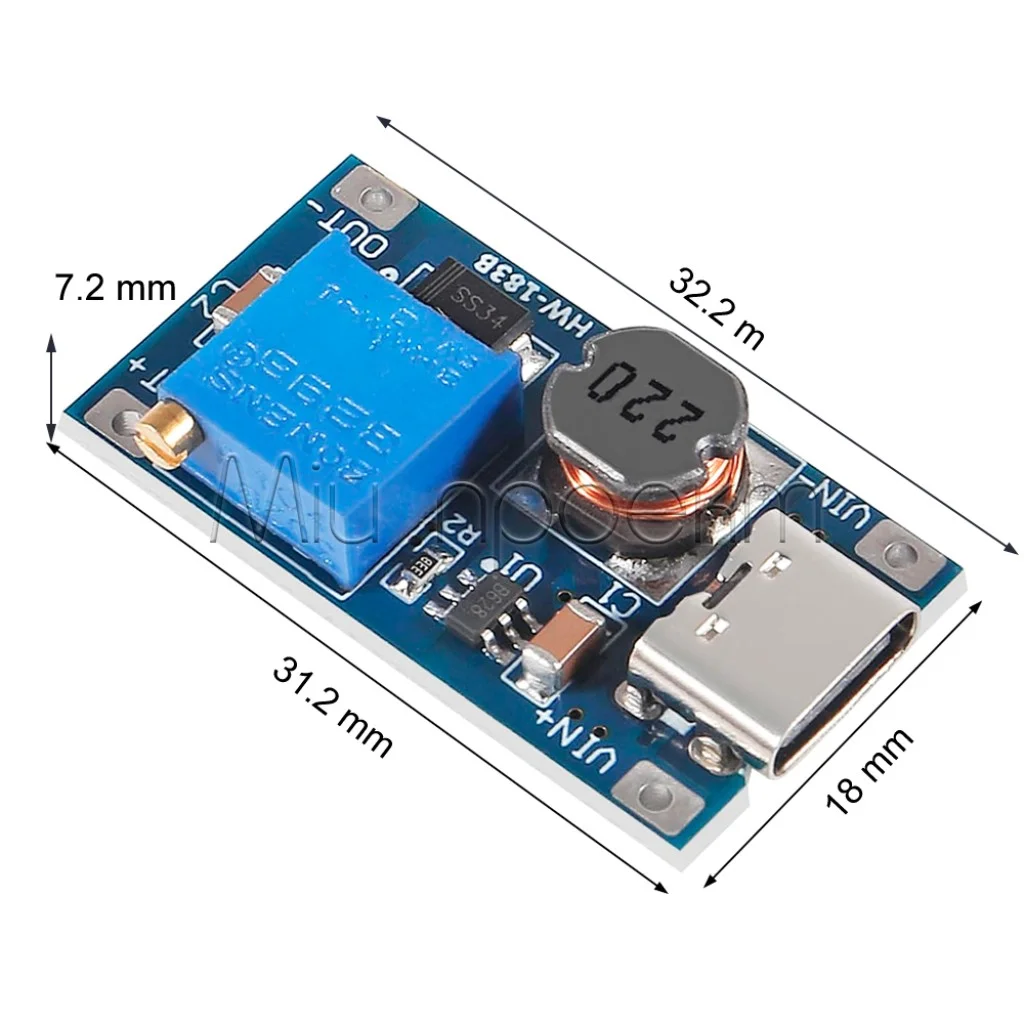

- Размеры модуля
- 31,2 × 18 × 7,2 мм
- Масса
- 4 г
Подробное описание и особенности
Как работает повышение напряжения
MT3608 преобразует более низкое постоянное напряжение в более высокое. Модуль не понижает напряжение: если на входе 5 В, настраивать выход нужно выше 5 В. Нижний предел 2,5 В относится к диапазону регулировки при соответственно более низком входном напряжении, а не к возможности получить 2,5 В от стандартного USB-входа 5 В.
Повышение напряжения не увеличивает доступную мощность. Например, при преобразовании с 5 В на 12 В входной ток будет выше выходного, а часть энергии преобразуется в тепло. Поэтому допустимая нагрузка определяется не только значением тока, но и входным и выходным напряжением, возможностями источника, качеством кабеля и температурой платы.
Type-C без согласования повышенного напряжения
Type-C здесь используется как удобный вход питания. Для обычного кабеля и USB-адаптера ориентируйтесь на 5 В. Не подавайте 9, 12, 15, 20 или 24 В через Type-C только потому, что зарядное устройство поддерживает PD или QC: автоматическое согласование таких профилей для модуля не заявлено.
Регулировка и контроль нагрузки
Потенциометр позволяет установить нужное выходное напряжение, но на плате нет индикатора его значения. Перед подключением потребителя измерьте напряжение между OUT+ и OUT− мультиметром или совместимым вольтметром. После подключения нагрузки повторите измерение: заметная просадка напряжения или быстрый нагрев означает, что источнику или модулю не хватает запаса.
Подойдёт / не подойдёт
Подойдёт
- для получения 9 В или 12 В от стандартного USB-источника 5 В для маломощной электроники;
- для питания измерительных приборов и вспомогательных электронных узлов с известными напряжением и потреблением;
- для компактных макетов и портативных устройств, которым требуется регулируемое напряжение выше уровня источника;
- для небольшой нагрузки на 12 В после проверки пускового тока, просадки напряжения и нагрева.
Не подойдёт
- для понижения напряжения или стабилизации выхода, когда вход может стать выше требуемого значения;
- как зарядный модуль, BMS, USB PD/QC-триггер или источник со стабилизацией тока;
- для прямого питания мощных светодиодов, которым требуется драйвер с регулировкой тока;
- для нагрузки, которой гарантированно нужен выходной ток 2 А;
- для двигателей, нагревателей и других потребителей с большой мощностью или пусковым током без отдельной проверки режима.
Примеры применения
Питание прибора на 9 В от USB
Модуль можно настроить на 9 В для маломощного тестера или другого устройства, предварительно проверив полярность, фактическое потребление и напряжение на выходе.
Вспомогательная шина 12 В
От источника 5 В можно получить 12 В для реле, индикатора, аудиомодуля или другой совместимой электроники, если нагрузка укладывается в мощность источника и тепловые возможности платы.
Регулируемое питание для макета
MT3608 удобен для подбора повышенного напряжения при прототипировании. Модуль не заменяет лабораторный блок питания с точным ограничением тока и комплексной защитой.
Подключение и первый запуск
Проверьте источник
Для входа Type-C используйте исправный стандартный USB-источник 5 В с достаточной токовой отдачей. Наличие разъёма не подтверждает поддержку PD или QC.
Оставьте нагрузку отключённой
До первой настройки не подключайте потребитель к OUT+ и OUT−.
Подключите измерительный прибор
Контролируйте напряжение между OUT+ и OUT− мультиметром. Для встроенной индикации в готовом устройстве можно использовать цифровой вольтметр 0,28″, выбрав совместимую версию и схему подключения.
Настройте выход
Медленно вращайте потенциометр до нужного значения в пределах 2,5–28 В. Выходное напряжение должно быть выше фактического входного.
Подключите потребитель
Обесточьте схему, подключите нагрузку с правильной полярностью, снова подайте питание и проверьте напряжение под нагрузкой.
Проконтролируйте нагрев
Во время первого длительного запуска следите за температурой модуля. При просадке напряжения или быстром нагреве уменьшите ток нагрузки либо коэффициент повышения.
Ограничения и безопасность
Не подключайте нагрузку к ненастроенному выходу
На выходе можно случайно установить напряжение до 28 В. Сначала измерьте и настройте его без потребителя, иначе подключённое устройство может быть повреждено.
Соблюдайте полярность
Проверьте обозначения OUT+ и OUT− перед включением. Переполюсовка может повредить модуль или нагрузку.
Не допускайте короткого замыкания
Не используйте внутренние функции контроллера как полноценную защиту готовой платы, источника и проводов. Для мощного источника добавьте внешний предохранитель или ограничение тока.
Не подавайте повышенное напряжение через обычный кабель Type-C
Для входа Type-C используйте стандартные 5 В. Не пытайтесь подать 9–24 В без отдельно проверенной схемы питания и правильного способа подключения.
Не рассчитывайте на 2 А на выходе
Значение 2 А относится к входному току. Выходной ток зависит от повышения напряжения и потерь; используйте 1 А только как рекомендуемый верхний ориентир и оставляйте запас.
Обеспечьте отвод тепла
Не размещайте нагруженный модуль в теплоизолированном или герметичном корпусе без вентиляции. С увеличением нагрузки и коэффициента повышения нагрев усиливается.
FAQ
Можно ли получить 12 В от USB 5 В?
Да, если потребление нагрузки соответствует возможностям модуля и USB-источника. Сначала выставьте 12 В без нагрузки, затем проверьте напряжение и нагрев во время работы.
Можно ли получить 3,3 В от USB 5 В?
Нет. MT3608 является повышающим преобразователем и не может сформировать выход ниже фактического входного напряжения.
Поддерживает ли разъём Type-C режимы PD или QC?
Поддержка PD и QC не заявлена. Используйте Type-C как вход стандартного питания 5 В и не рассчитывайте на автоматическое согласование повышенных профилей.
Почему напряжение проседает после подключения устройства?
Причиной может быть недостаточная токовая отдача USB-источника, потери в кабеле, чрезмерная нагрузка или слишком высокий коэффициент повышения. Проверьте входное напряжение под нагрузкой и уменьшите потребление.
Можно ли заряжать аккумулятор через этот модуль?
Нет. MT3608 регулирует выходное напряжение, но не реализует профиль зарядки и защиту аккумулятора.
Подойдёт ли модуль для светодиодной ленты?
Можно питать небольшую нагрузку со стабилизацией напряжения после проверки её тока. Для отдельных мощных светодиодов требуется драйвер со стабилизацией тока.
Альтернативы по типу задачи
- Если нужны встроенный вольтметр, винтовые клеммы и больший запас по нагрузке, рассмотрите повышающий модуль XH-M411.
- Если нужно заряжать один Li-ion аккумулятор и одновременно получать отдельный регулируемый повышенный выход, выберите модуль J5019, учитывая его ограничения по защите аккумулятора.
