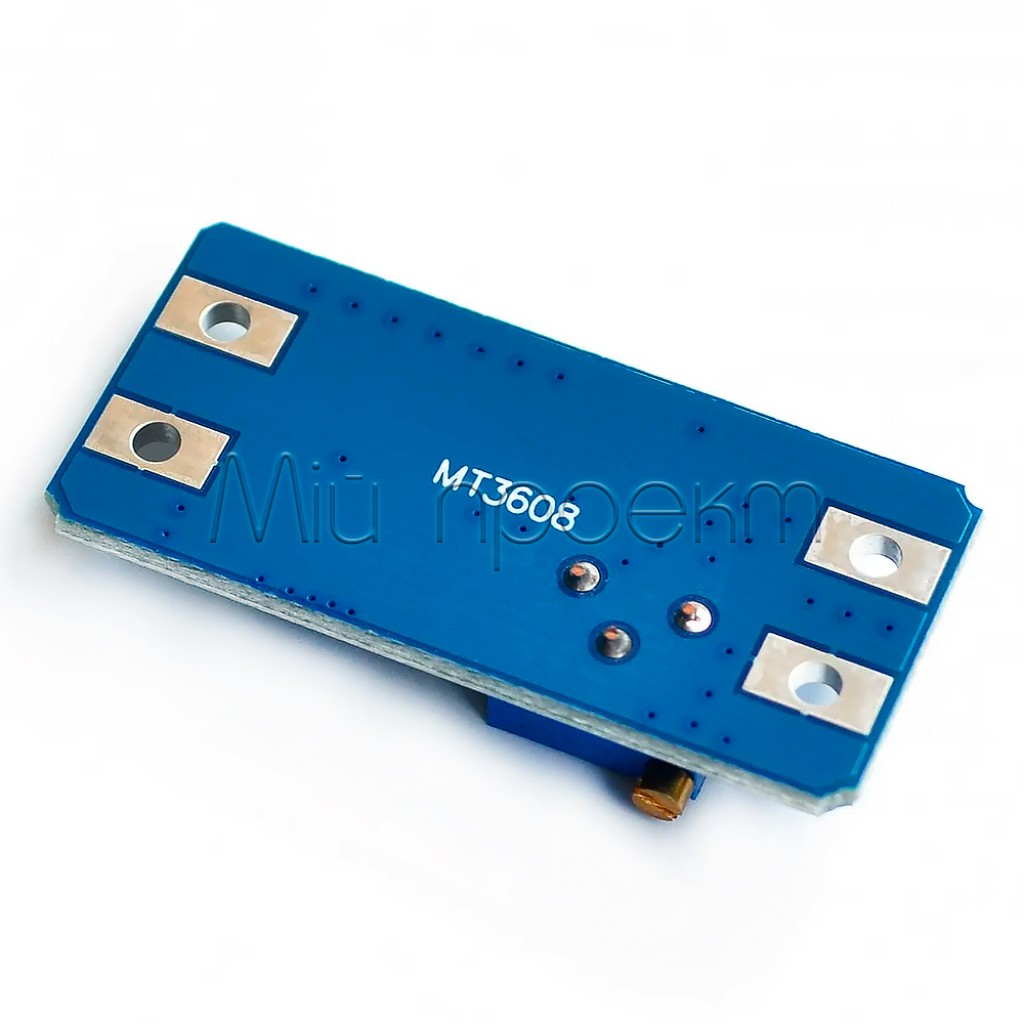

Преобразователь напряжения Step-Up с широким диапазоном регулировки 2-28В
MT3608 DC-DC повышающий преобразователь напряжения — это компактный и высокоэффективный преобразователь, который позволяет увеличить входное напряжение до необходимого уровня. Модуль построен на основе микросхемы MT3608 и способен преобразовывать входное напряжение от 2В до 24В в выходное до 28В при токе до 2А. Благодаря высокому КПД до 95% и частоте переключения 1.2 МГц, модуль обеспечивает стабильную работу с минимальными потерями энергии. Преобразователь оснащён многооборотным потенциометром для точной настройки выходного напряжения, что делает его идеальным решением для питания LED-лент, Arduino проектов, портативной электроники, зарядных устройств и других применений, где требуется повышение напряжения.
Питание LED-лент
Создание power bank
Arduino и ESP проектов
Робототехники и дронов
Мобильных фото/видео устройств
Питание моторов и драйверов
MT3608 DC-DC повышающий преобразователь напряжения – это универсальный и доступный модуль для любых DIY проектов, где требуется стабильное повышение напряжения. Благодаря широкому диапазону входных и выходных напряжений, компактным размерам и высокой эффективности, этот преобразователь станет незаменимым компонентом в вашей коллекции электронных модулей. Создавайте power bank, питайте LED-ленты, запускайте двигатели или разрабатывайте сложные робототехнические проекты – MT3608 справится с любым заданием!
ЗАКАЖИТЕ СЕЙЧАСЗручний сайт, швидка відпровка. Все замовлене відповідає опису та фотографіям
не помічено
Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.
Вход 2-24В, Выход до 28В/2А, Высокий КПД 95% (для LED, Arduino, Роботов)

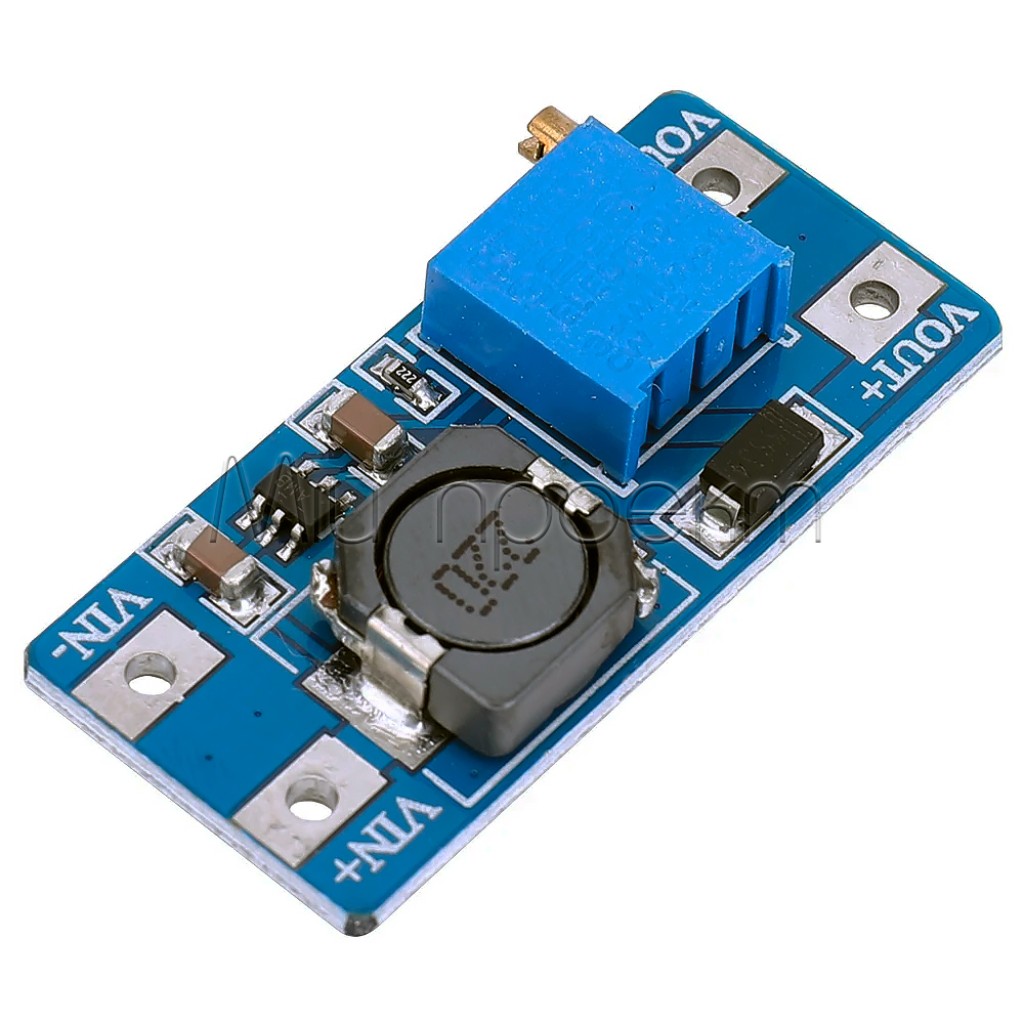

MT3608 — это компактный повышающий DC-DC преобразователь (step-up или boost converter), который позволяет получить более высокое выходное напряжение, чем входное. Это незаменимый компонент для проектов с питанием от батарей или аккумуляторов, когда требуется более высокое напряжение.
flowchart TD subgraph MT3608["MT3608 Модуль (вид сверху)"] direction TB subgraph Pins["Контакты"] direction LR VIN_P["VIN+"] --- VIN_N["VIN-"] --- VOUT_N["VOUT-"] --- VOUT_P["VOUT+"] end CHIP["MT3608
Микросхема"] POT["Потенциометр
регулировки напряжения"] IND["Индуктивность
(катушка)"] Pins --- CHIP CHIP --- POT CHIP --- IND end classDef pins fill:#f96,stroke:#333,stroke-width:2px class VIN_P,VIN_N,VOUT_P,VOUT_N pins classDef comp fill:#9ef,stroke:#333,stroke-width:2px class CHIP,POT,IND comp

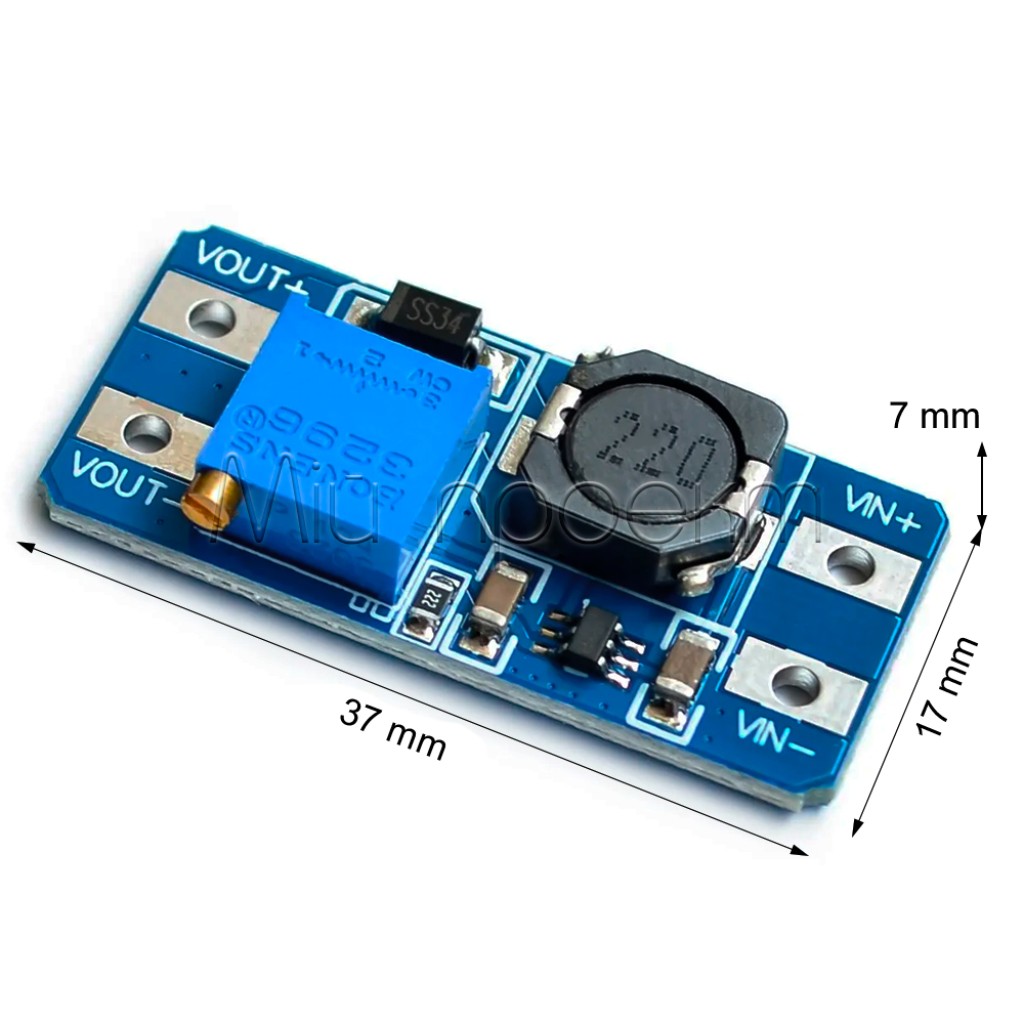

Вывод | Назначение | Примечание |
---|---|---|
VIN+ | Положительный вход питания | 2-24В |
VIN- | Отрицательный вход питания (земля) | Общая земля с выходом |
VOUT+ | Положительный выход повышенного напряжения | До 28В (регулируется) |
VOUT- | Отрицательный выход (земля) | Общая земля с входом |
flowchart LR subgraph Power["Источник питания
(2-24В)"] BATT_P["+ Положительный"] BATT_N["- Отрицательный"] end subgraph MT3608["MT3608 Модуль"] VIN_P["VIN+"] VIN_N["VIN-"] VOUT_P["VOUT+"] VOUT_N["VOUT-"] POT["Потенциометр
регулировки"] end subgraph Load["Нагрузка
(до 28В/2А)"] LOAD_P["+ Положительный"] LOAD_N["- Отрицательный"] end BATT_P --> VIN_P BATT_N --> VIN_N VOUT_P --> LOAD_P VOUT_N --> LOAD_N
При повышении напряжения входной ток всегда выше выходного, согласно закону сохранения энергии. Примерно его можно рассчитать по формуле:
Например, если вы повышаете напряжение с 5В до 12В с выходным током 0.5А:
Регулировка выходного напряжения происходит с помощью многооборотного потенциометра (около 30 оборотов), но основное изменение напряжения часто происходит на последних ~9 оборотах.
flowchart LR subgraph Batt["Аккумулятор Li-ion
3.7В"] BP["+"] BN["-"] end subgraph MT["MT3608"] VIN_P["VIN+"] VIN_N["VIN-"] VOUT_P["VOUT+"] VOUT_N["VOUT-"] end subgraph LED["LED Лента 12В"] LP["+"] LN["-"] end BP --> VIN_P BN --> VIN_N VOUT_P --> LP VOUT_N --> LN
Настройте выходное напряжение на 12В для большинства LED-лент. КПД в этом режиме может достигать 94%.
flowchart LR subgraph Battery["Li-ion Аккумулятор
3.7-4.2В"] BAT_P["+"] BAT_N["-"] end subgraph MT3608["MT3608"] VIN_P["VIN+"] VIN_N["VIN-"] VOUT_P["VOUT+"] VOUT_N["VOUT-"] end subgraph USB["USB Разъём"] USB_VCC["5В"] USB_GND["GND"] end BAT_P --> VIN_P BAT_N --> VIN_N VOUT_P --> USB_VCC VOUT_N --> USB_GND
Настройте выходное напряжение точно на 5.0В для безопасной зарядки устройств через USB. Для стабильной работы рекомендуется добавить фильтрующий конденсатор 470-1000 мкФ на выход.
Параметр | Минимум | Типичный | Максимум | Единица |
---|---|---|---|---|
Входное напряжение | 2 | 3.7-12 | 24 | В |
Выходное напряжение | 2 | 5-24 | 28 | В |
Выходной ток | - | 1.5 | 2 | А |
КПД | 80 | 93 | 97 | % |
Частота коммутации | - | 1.2 | - | МГц |
Рабочая температура | -40 | 25 | 85 | °C |
Проблема | Возможная причина | Решение |
---|---|---|
Нет выходного напряжения | Неправильная полярность подключения, низкое входное напряжение | Проверьте полярность, убедитесь, что входное напряжение >2В |
Нестабильное выходное напряжение | Пульсации на выходе, недостаточная фильтрация | Добавьте электролитический конденсатор 470-1000 мкФ на выход |
Модуль сильно нагревается | Перегрузка, высокий выходной ток | Уменьшите нагрузку или обеспечьте дополнительное охлаждение |
Невозможно повысить напряжение | Повреждённый потенциометр или микросхема | Попробуйте вращать потенциометр в противоположном направлении или замените модуль |
Модуль выключается при нагрузке | Срабатывает защита от перегрузки | Используйте более мощный источник питания или уменьшите нагрузку |
