MT3608 Повышающий регулируемый DC-DC модуль с micro-USB разъемом

1. Идентификация компонентов и выводов

    flowchart TD
      subgraph MT3608["Повышающий DC-DC модуль MT3608 с Micro-USB"]
        direction TB

        USB["Micro-USB вход
(для питания)"]
        Pot["Потенциометр
(регулирование напряжения)"]
        Chip["Микросхема MT3608"]
        Inductor["Индуктивность
(дроссель)"]
        Capacitors["Конденсаторы"]

        subgraph Pins["Выходные контактные площадки"]
          direction LR
          VOUT_plus["VOUT+
(выход +)"] --- VOUT_minus["VOUT-
(выход -)"]
        end
      end

      classDef mainComp fill:#f96,stroke:#333,stroke-width:2px
      class USB,Pot mainComp

      classDef pinClass fill:#90EE90,stroke:#333,stroke-width:2px
      class VOUT_plus,VOUT_minus pinClass

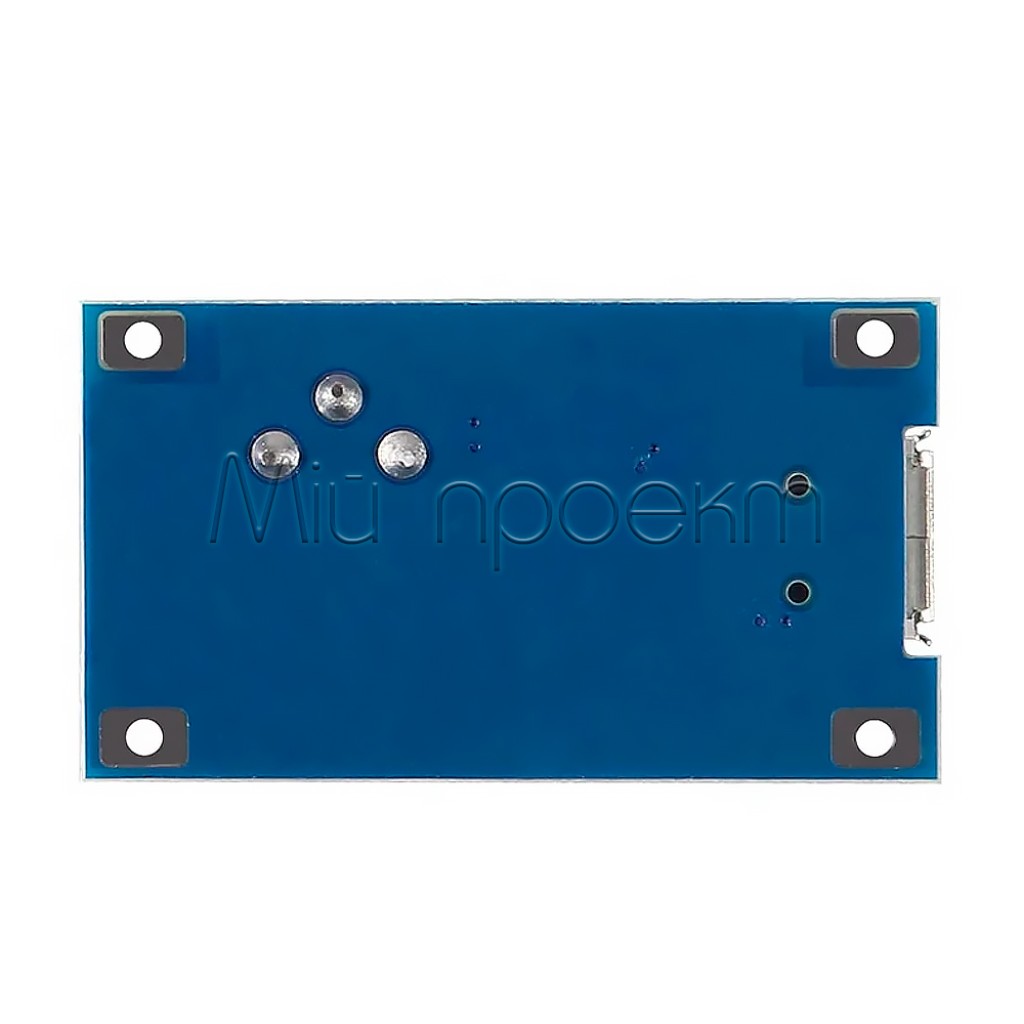

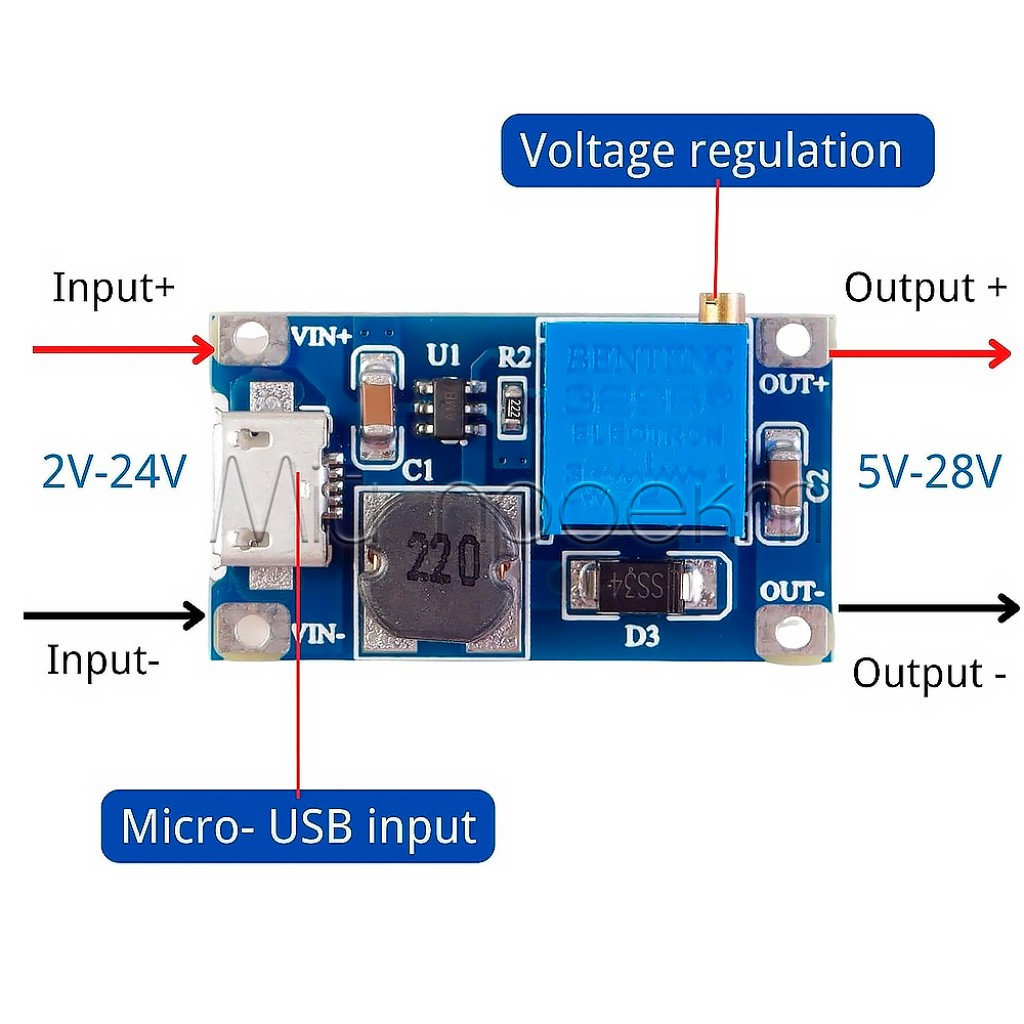

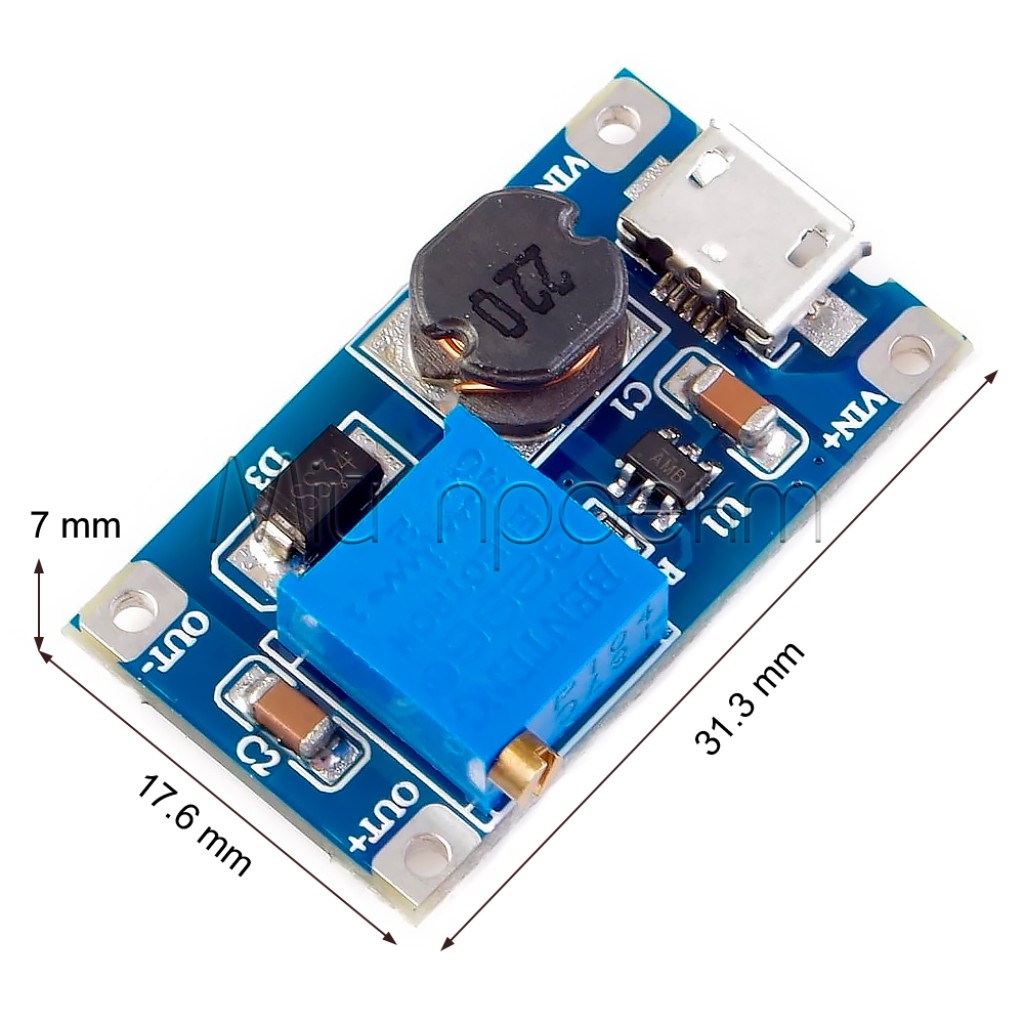

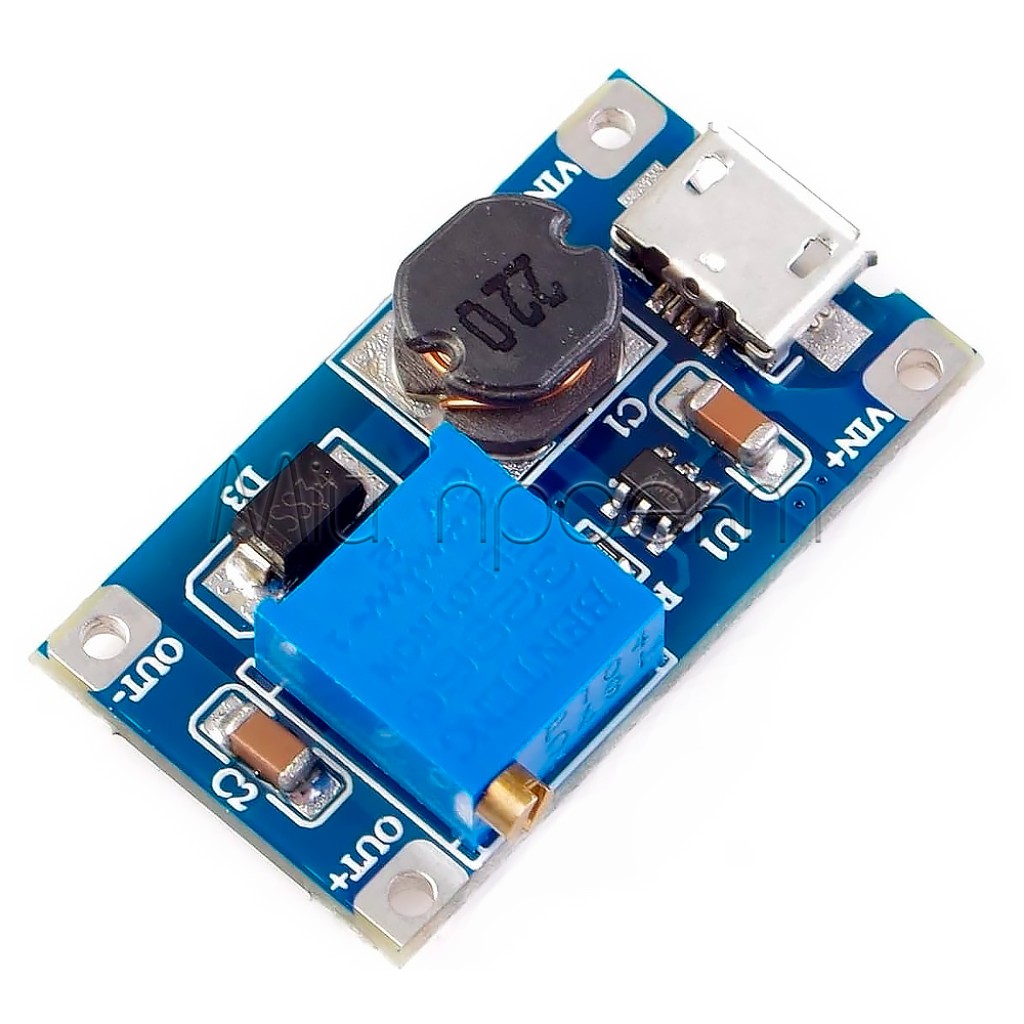

1.1. Основные составляющие модуля

• Micro-USB вход: Разъем для подключения питания от Power Bank, USB-адаптера или компьютера
• Потенциометр: Синий многооборотный компонент для регулирования выходного напряжения
• Микросхема MT3608: Основной чип, осуществляющий преобразование напряжения
• Индуктивность (дроссель): Накапливает энергию во время работы преобразователя
• Выходные контактные площадки:
  • VOUT+: Положительный выход (для подключения "+" нагрузки)
  • VOUT-: Отрицательный выход (для подключения "-" нагрузки)

2. Схема подключения

2.1. Базовая схема подключения

    flowchart LR
      PowerBank["Power Bank
или USB-адаптер"]
      Module["MT3608
с Micro-USB входом"]
      Device["Устройство
(роутер, ONU и т.д.)"]
      Multimeter["Мультиметр
(для настройки)"]

      PowerBank -- "USB-A на Micro-USB
кабель (5В)" --> Module
      Module -- "Выходной штекер
(5-28В)" --> Device
      Multimeter -. "Временное подключение
для настройки" .-> Module

      classDef powerClass fill:#f96,stroke:#333,stroke-width:2px
      class PowerBank powerClass

      classDef deviceClass fill:#90EE90,stroke:#333,stroke-width:2px
      class Device deviceClass

      classDef testClass fill:#f0ad4e,stroke:#333,stroke-width:2px
      class Multimeter testClass


3. Пошаговая инструкция по подключению

3.1. Подготовка необходимых материалов

1. Необходимые компоненты:
   • DC-DC повышающий преобразователь MT3608 с Micro-USB входом
   • Источник питания с USB выходом (Power Bank, USB-адаптер, компьютер)
   • Кабель USB-A на Micro-USB
   • Мультиметр (для настройки и проверки выходного напряжения)
   • Маленькая отвертка (для вращения потенциометра)
   • Устройство, требующее питания (роутер, ONU и т.д.)
2. Дополнительные материалы (для подготовки выходного подключения):
   • Паяльник с припоем и флюсом
   • Провода для подключения к выходным контактам
   • Штекер, подходящий к вашему устройству (например, DC 5.5×2.1 мм)
   • Термоусадка или изолента
   • Клеевой пистолет (для фиксации настройки потенциометра)

3.2. Подготовка выходного подключения

1. Определение типа штекера:
   • Определите, какой штекер нужен для вашего устройства (чаще всего это DC 5.5×2.1 мм или 3.5×1.35 мм).
   • Проверьте полярность штекера (обычно центральный контакт "+", а внешний "-").
2. Подготовка проводов:
   • Подготовьте два провода (красный для "+", черный для "-") достаточной длины.
   • Зачистите концы проводов на 3-5 мм с обеих сторон.
   • При необходимости облудите зачищенные концы проводов.
3. Пайка к выходным контактам:
   • Припаяйте красный провод к контакту VOUT+ на плате модуля.
   • Припаяйте черный провод к контакту VOUT- на плате модуля.
   • Убедитесь, что пайка надежна и нет риска короткого замыкания.
4. Пайка штекера:
   • Припаяйте другие концы проводов к соответствующим контактам штекера (красный к центральному контакту, черный к внешнему кольцу).
   • Изолируйте места пайки термоусадкой или изолентой.

4. Настройка выходного напряжения

4.1. Подключение мультиметра

1. Установите мультиметр в режим измерения постоянного напряжения (DCV, обычно диапазон 20В).
2. Подключите красный щуп мультиметра к выходному проводу, соединенному с VOUT+ (или непосредственно к контакту VOUT+ на плате).
3. Подключите черный щуп мультиметра к выходному проводу, соединенному с VOUT- (или непосредственно к контакту VOUT- на плате).

4.2. Подача питания на модуль

1. Подключите кабель USB-A на Micro-USB к модулю MT3608 (конец Micro-USB к порту на модуле).
2. Подключите другой конец кабеля к источнику питания (Power Bank, USB-адаптер или USB-порт компьютера).
3. На мультиметре вы должны увидеть начальное выходное напряжение (обычно около 5В, что соответствует входному напряжению USB).

4.3. Регулирование напряжения потенциометром

1. Начало регулирования:
   • Возьмите маленькую отвертку и начните ОЧЕНЬ МЕДЛЕННО вращать синий потенциометр ПО ЧАСОВОЙ стрелке.
   • Важно: Вам может потребоваться сделать 10-20 ПОЛНЫХ оборотов, прежде чем напряжение начнет изменяться!
2. Точная настройка:
   • Следите за показаниями мультиметра и продолжайте вращение до достижения нужного напряжения (например, 9В или 12В).
   • При приближении к нужному значению вращайте потенциометр особенно медленно и осторожно, так как изменение напряжения может стать более чувствительным.
3. Фиксация настройки:
   • После достижения точного нужного напряжения можно зафиксировать положение потенциометра каплей термоклея из клеевого пистолета.
   • Важно: Не используйте суперклей для фиксации! Он может повредить потенциометр.

5. Подключение устройства и проверка работы

5.1. Финальное подключение

1. Отключение мультиметра:
   • После настройки нужного напряжения отключите питание от модуля.
   • Отключите мультиметр от выходных контактов.
2. Подключение устройства:
   • Подключите выходной штекер от преобразователя к гнезду питания вашего устройства (роутера, ONU и т.д.).
   • Убедитесь, что соединение надежно.
3. Подача питания:
   • Подайте питание на вход преобразователя (подключите USB кабель к Power Bank или другому источнику).
   • Ваше устройство должно включиться и начать работать.

5.2. Проверка работы

1. Мониторинг нагрева:
   • После подключения устройства проверьте, не нагревается ли модуль чрезмерно.
   • Нормальным является легкий нагрев микросхемы и дросселя под нагрузкой.
   • Если ощущается сильный нагрев или появляется запах гари, немедленно отключите питание.
2. Проверка стабильности работы устройства:
   • Убедитесь, что ваше устройство работает стабильно.
   • Если устройство выключается, перезагружается или работает нестабильно, проверьте выходное напряжение еще раз.

6. Устранение возможных проблем

7. Важные предостережения

1. Ограничение тока:
   • Модуль MT3608 рассчитан на ток до 1-1.5А.
   • Убедитесь, что ток потребления вашего устройства не превышает этого значения.
2. Минимальное напряжение:
   • Не пытайтесь установить выходное напряжение ниже входного (5В).
   • Этот модуль является повышающим преобразователем и не может понижать напряжение.
3. Тепловой режим:
   • Обеспечьте минимальную вентиляцию для предотвращения перегрева.
   • Не размещайте модуль в герметично закрытых корпусах без вентиляции.
