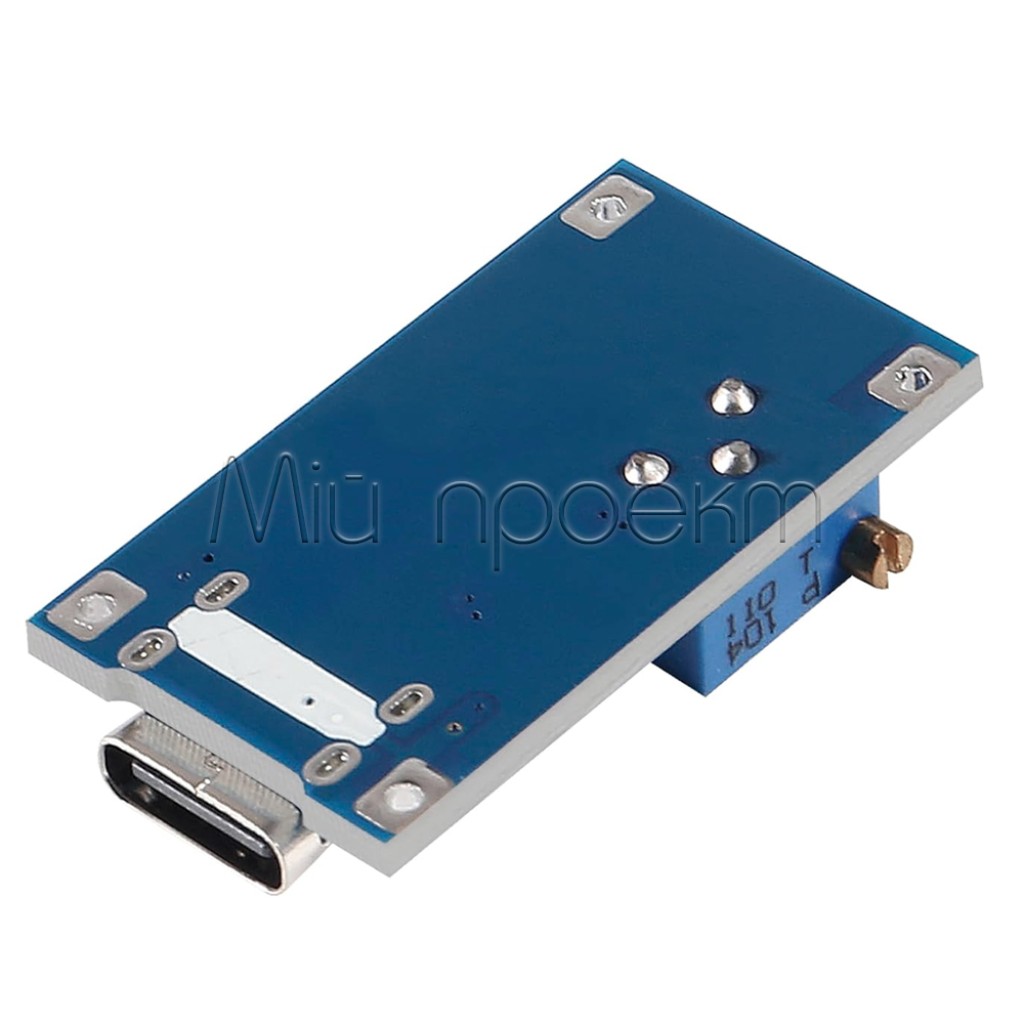

Коротко про MT3608 з Type-C
MT3608 з Type-C — компактний регульований підвищувальний DC-DC модуль для отримання вищої постійної напруги від USB-джерела, блока живлення або акумуляторної системи. Вихід налаштовується потенціометром у межах 2,5–28 В, але завжди має бути вищим за фактичну вхідну напругу.
Роз’єм Type-C спрощує живлення від стандартного USB-джерела 5 В. Підтримку USB Power Delivery або Quick Charge не заявлено, тому модуль не слід використовувати як тригер для автоматичного отримання підвищеної напруги від зарядного пристрою.
Ключові характеристики
- Тип
- підвищувальний DC-DC перетворювач, boost / step-up
- Контролер
- MT3608
- Вхідна напруга модуля
- 2–24 В DC; через Type-C використовуйте стандартне USB-живлення 5 В
- Вихідна напруга
- 2,5–28 В DC, регульована; має бути вищою за вхідну
- Рекомендований струм
- до 1 А як орієнтир; залежить від співвідношення напруг, джерела й охолодження
- Максимальний струм на вході
- 2 А
- Ефективність
- до 93%; залежить від режиму перетворення та навантаження
- Регулювання
- потенціометром

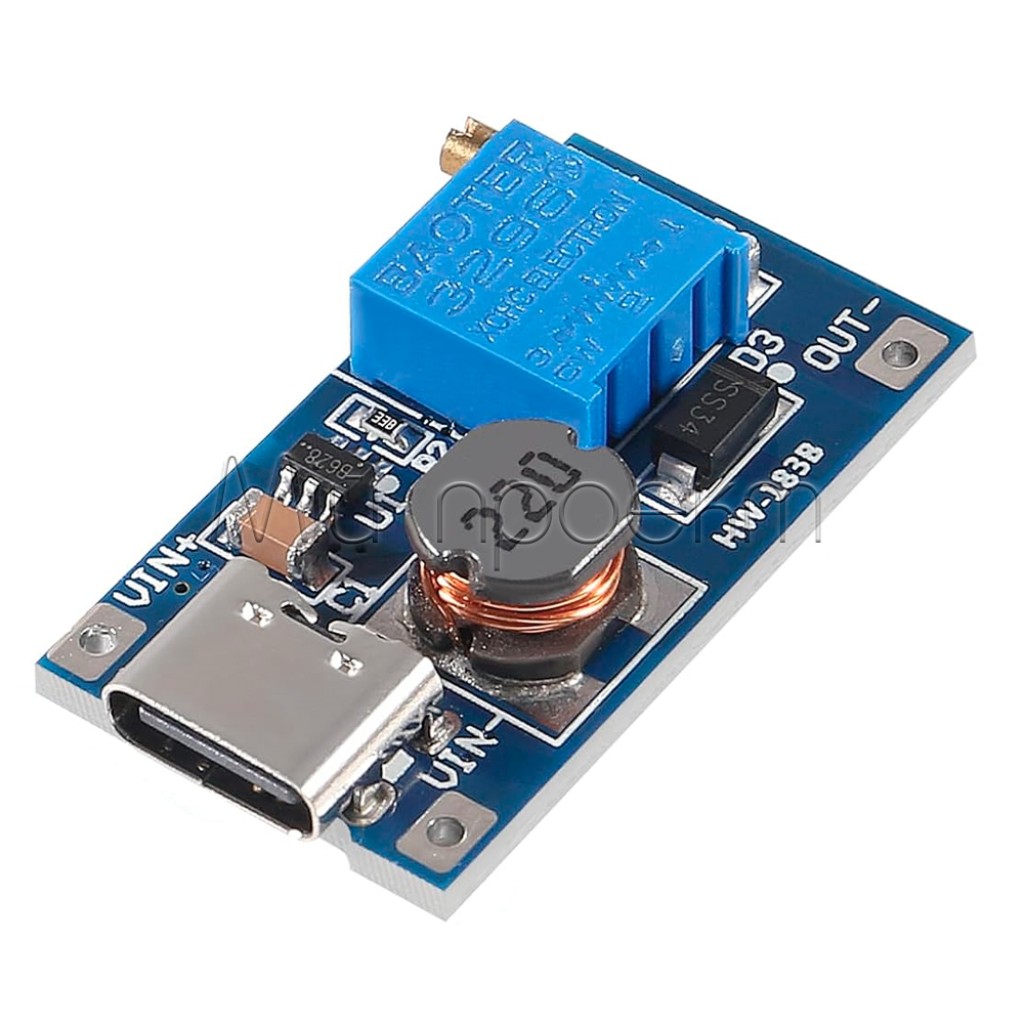

- Підключення
- вхід Type-C; вихідні паяні майданчики OUT+ і OUT−

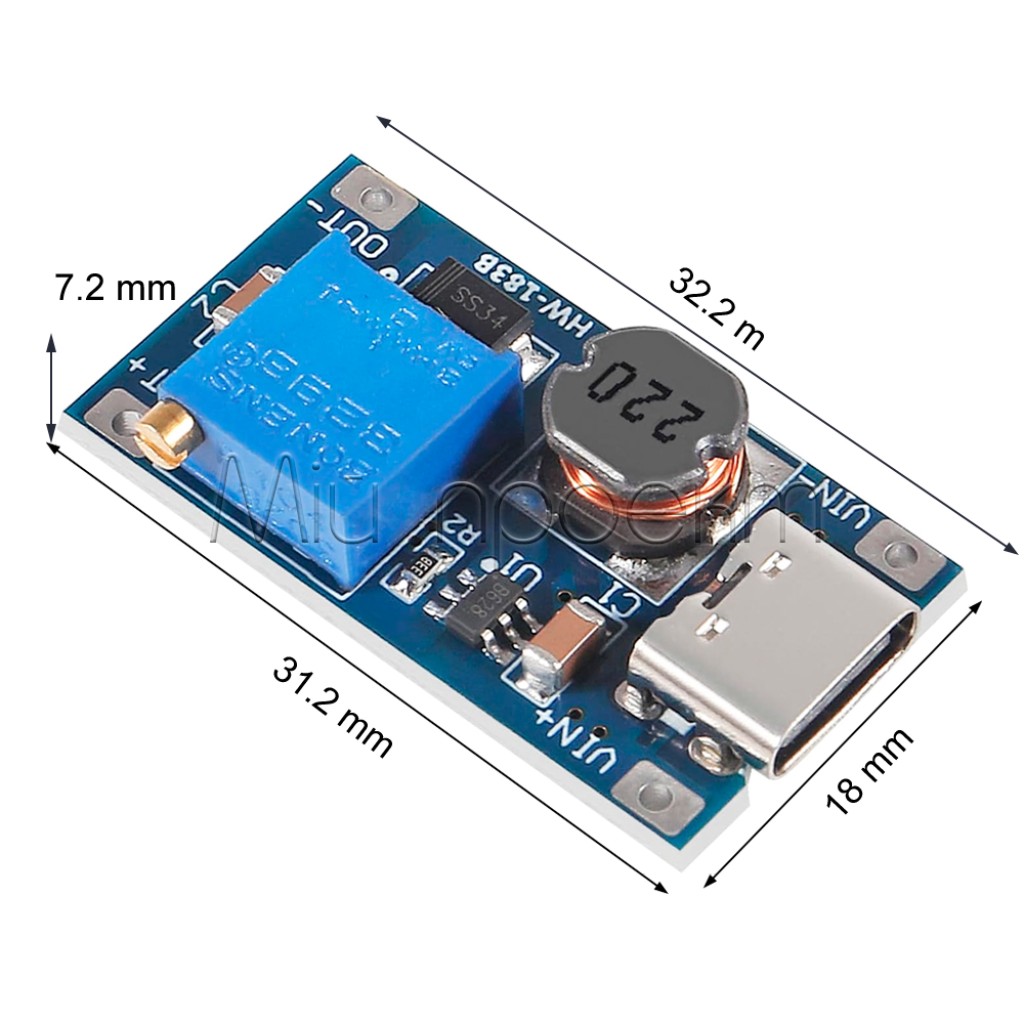

- Розміри модуля
- 31,2 × 18 × 7,2 мм
- Маса
- 4 г
Детальний опис та особливості
Як працює підвищення напруги
MT3608 перетворює нижчу постійну напругу на вищу. Модуль не знижує напругу: якщо на вході 5 В, налаштовувати вихід потрібно вище 5 В. Нижня межа 2,5 В стосується регулювального діапазону за відповідно нижчої вхідної напруги, а не можливості отримати 2,5 В зі стандартного USB-входу 5 В.
Підвищення напруги не збільшує доступну потужність. Наприклад, під час переходу з 5 В на 12 В вхідний струм буде вищим за вихідний, а частина енергії перетвориться на тепло. Тому допустиме навантаження визначають не лише значенням струму, а й вхідною та вихідною напругою, можливостями джерела, якістю кабелю та температурою плати.
Type-C без функції погодження підвищеної напруги
Type-C тут використовується як зручний вхід живлення. Для звичайного кабелю та USB-адаптера орієнтуйтеся на 5 В. Не подавайте 9, 12, 15, 20 або 24 В через Type-C лише тому, що зарядний пристрій підтримує PD чи QC: автоматичне погодження таких профілів для модуля не заявлене.
Регулювання та контроль навантаження
Потенціометр дає змогу встановити потрібну вихідну напругу, але на платі немає індикатора її значення. Перед підключенням споживача виміряйте OUT+ і OUT− мультиметром або сумісним вольтметром. Після підключення навантаження повторіть вимірювання: помітне просідання напруги або швидке нагрівання означає, що джерелу чи модулю бракує запасу.
Підійде / не підійде
Підійде
- для формування 9 В або 12 В від стандартного USB-джерела 5 В для малопотужної електроніки;
- для живлення вимірювальних приладів і допоміжних електронних вузлів із відомими напругою та споживанням;
- для компактних макетів і портативних пристроїв, де потрібна регульована напруга вище рівня джерела;
- для невеликого навантаження на 12 В після перевірки пускового струму, просідання напруги й нагрівання.
Не підійде
- для зниження напруги або стабілізації виходу, коли вхід може стати вищим за потрібне значення;
- як зарядний модуль, BMS, USB PD/QC-тригер або джерело зі стабілізацією струму;
- для прямого живлення потужних світлодіодів, яким потрібен драйвер із регулюванням струму;
- для навантаження, якому гарантовано потрібен вихідний струм 2 А;
- для двигунів, нагрівачів та інших споживачів із великою потужністю або пусковим струмом без окремої перевірки режиму.
Приклади застосування
Живлення приладу на 9 В від USB
Модуль можна налаштувати на 9 В для малопотужного тестера або іншого пристрою, попередньо перевіривши полярність, фактичне споживання та напругу на виході.
Допоміжна шина 12 В
Від джерела 5 В можна сформувати 12 В для реле, індикатора, аудіовузла чи іншої сумісної електроніки, якщо навантаження вкладається в потужність джерела та теплові можливості плати.
Регульоване живлення для макета
MT3608 зручний для добору підвищеної напруги під час прототипування. Модуль не замінює лабораторний блок живлення з точним обмеженням струму та комплексним захистом.
Підключення та перший запуск
Перевірте джерело
Для входу Type-C використовуйте справне стандартне USB-джерело 5 В із достатньою струмовіддачею. Не вважайте наявність роз’єму підтвердженням підтримки PD або QC.
Залиште навантаження від’єднаним
До першого налаштування не підключайте споживача до OUT+ і OUT−.
Під’єднайте вимірювальний прилад
Контролюйте напругу між OUT+ і OUT− мультиметром. Для вбудованої індикації у готовому пристрої можна використати цифровий вольтметр 0,28″, обравши сумісну версію та схему підключення.
Налаштуйте вихід
Повільно обертайте потенціометр до потрібного значення в межах 2,5–28 В. Вихідна напруга має бути вищою за фактичну вхідну.
Підключіть споживач
Знеструмте схему, під’єднайте навантаження з правильною полярністю, знову подайте живлення та перевірте напругу під навантаженням.
Проконтролюйте нагрівання
Під час першого тривалого запуску стежте за температурою модуля. За просідання напруги або швидкого нагрівання зменште струм навантаження чи коефіцієнт підвищення.
Обмеження та безпека
Не підключайте навантаження до неналаштованого виходу
На виході можна випадково встановити напругу до 28 В. Спочатку виміряйте й налаштуйте її без споживача, інакше підключений пристрій може бути пошкоджений.
Дотримуйтеся полярності
Перевірте позначення OUT+ і OUT− перед увімкненням. Переполюсування може пошкодити модуль або навантаження.
Не допускайте короткого замикання
Не використовуйте внутрішні функції контролера як повноцінний захист готової плати, джерела та проводів. Для потужного джерела додайте зовнішній запобіжник або обмеження струму.
Не подавайте підвищену напругу через звичайний Type-C кабель
Для входу Type-C використовуйте стандартні 5 В. Не намагайтеся подати 9–24 В без окремо перевіреної схеми живлення та правильного способу підключення.
Не розраховуйте на 2 А на виході
Значення 2 А належить до вхідного струму. Вихідний струм залежить від підвищення напруги та втрат; використовуйте 1 А лише як рекомендований верхній орієнтир і залишайте запас.
Забезпечте відведення тепла
Не розміщуйте навантажений модуль у теплоізольованому або герметичному корпусі без вентиляції. Зі зростанням навантаження й коефіцієнта підвищення нагрівання посилюється.
FAQ
Чи можна отримати 12 В від USB 5 В?
Так, якщо споживання навантаження відповідає можливостям модуля та USB-джерела. Спочатку виставте 12 В без навантаження, а потім перевірте напругу й нагрівання під час роботи.
Чи можна отримати 3,3 В від USB 5 В?
Ні. MT3608 є підвищувальним перетворювачем і не може сформувати вихід нижче фактичної вхідної напруги.
Чи підтримує роз’єм Type-C режими PD або QC?
Підтримку PD і QC не заявлено. Використовуйте Type-C як вхід стандартного живлення 5 В і не розраховуйте на автоматичне погодження підвищених профілів.
Чому напруга просідає після підключення пристрою?
Причиною може бути недостатня струмовіддача USB-джерела, втрати в кабелі, завелике навантаження або надто високий коефіцієнт підвищення. Перевірте вхідну напругу під навантаженням і зменште споживання.
Чи можна заряджати акумулятор через цей модуль?
Ні. MT3608 регулює вихідну напругу, але не реалізує профіль заряджання та захист акумулятора.
Чи підійде модуль для світлодіодної стрічки?
Можна живити невелике навантаження зі стабілізацією напруги після перевірки його струму. Для окремих потужних світлодіодів потрібен драйвер зі стабілізацією струму.
Альтернативи за типом задачі
- Якщо потрібні вбудований вольтметр, гвинтові клеми та більший запас за навантаженням, розгляньте підвищувальний модуль XH-M411.
- Якщо потрібно заряджати один Li-ion акумулятор і одночасно отримати окремий регульований підвищений вихід, виберіть модуль J5019, врахувавши його обмеження щодо захисту акумулятора.
